Prekės ženklas	Fein
Modelis	AFSC 18 QCSL
Produkto tipas	Belaidis universalus įrankis
Vardinė įtampa	18 V
Akumuliatoriaus tipas	Ličio jonų
Virpesių kampas	1,6°
Virpesių dažnis	Kintamas (1–6 padėtys)
Svoris (su akumuliatoriumi)	apie 1,5 kg
Įrankio svoris be akumuliatoriaus	apie 1,2 kg
Garso slėgio lygis (LpA)	Žr. instrukciją
Garso galios lygis (LwA)	Žr. instrukciją
Vibracijos emisijos vertė (a)	Žr. instrukciją (vibracijos klasė)
Akumuliatoriaus talpa	Nenurodyta instrukcijoje
Įkrovimo laikas	Priklausomai nuo įkroviklio
Pagrindinės paskirtys	Medienos, plastiko, metalo (maks. 1 mm) pjovimas, šlifavimas, grandymas, siūlių šalinimas
Įrankio keitimo sistema	Reguliuojama fiksavimo svirtis (30° intervalais)
Įkrovos būsenos indikacija	LED (1–4 žali: įkrauta; raudona: išsikrovęs)
Apsauga nuo netyčinio paleidimo	Taip
Šlifavimo plokštelė	Naudoti su tinkamais abrazyvais
Priežiūra	Išpūsti suspaustu oru per ventiliacijos angas
Atsarginės dalys	Galima rasti www.fein.com
Garantija	Pagal galiojančius reglamentus + gamintojo garantija
Akumuliatoriaus darbinė temperatūra	0 °C iki 45 °C

Dažnai užduodami klausimai - AFSC 18 QCSL Fein

Kaip pakeisti darbo įrankį ant Fein AFSC 18 QCSL?

Atidarykite fiksavimo svirtį, įstatykite priedą į nasrus, tada uždarykite svirtį. Pjūklams naudokite apsauginį dangtelį (ref. 3 21 74 011 00 0), kad išvengtumėte sužeidimų. Įrankį galima orientuoti 30° intervalais.

Koks yra geriausias virpesių dažnis pjovimui?

Pjovimui rinkitės aukštą dažnį (5 arba 6 padėtis ant reguliatoriaus). Tai užtikrina efektyvesnį pjovimą.

Ar galiu naudoti ne Fein priedus?

Ne, naudokite tik Fein sukurtus ir patvirtintus priedus. Netinkamų priedų naudojimas gali sugadinti įrankį arba sukelti sužeidimų.

Kaip interpretuoti akumuliatoriaus LED indikatorius?

1–4 žali LED rodo įkrovos lygį. Nuolat raudonas šviesos diodas reiškia, kad akumuliatorius beveik tuščias. Mirksintis raudonas šviesos diodas rodo, kad akumuliatorius yra už temperatūros ribų (0–45 °C); leiskite jam grįžti į kambario temperatūrą.

Kokia yra šlifavimo procedūra su šiuo įrankiu?

Trumpai prispauskite šlifavimo popierių prie lygaus paviršiaus ir įjunkite įrankį, kad geriau sukibtų. Dirbkite su visu plokštelės paviršiumi ir spauskite lengvai. Mažiems padėklams naudokite aukštą dažnį (4–6), dideliam padėklui – vidutinį dažnį (maks. 4).

Kaip išvalyti įrankį po intensyvaus naudojimo?

Reguliariai pūskite sausą, be alyvos suspaustą orą per ventiliacijos angas, kad pašalintumėte laidžias dulkes, ypač po darbo su metalu.

Ar įrankis turi apsaugą nuo netyčinio paleidimo?

Taip, užrakinimas nuo pakartotinio įjungimo neleidžia įrankiui vėl įsijungti, jei jungiklis yra įjungtoje padėtyje įdedant akumuliatorių.

Kokias medžiagas galiu pjauti su Fein AFSC 18 QCSL?

Galite pjauti medieną, plastiką, stiklo pluoštu armuotus plastikus, ir plokščias medžiagas iki 1 mm storio.

Kaip laikyti įrankį po naudojimo?

Išimkite darbo įrankį, uždarykite fiksavimo svirtį, tada įspauskite fiksavimo elementą. Laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje.

Kur rasti atsargines dalis šiam prietaisui?

Peržiūrėkite atsarginių dalių sąrašą www.fein.com. Taikomieji įrankiai (pjūklai, plokštelės ir kt.) taip pat galimi įgaliotuose prekiautojuose.

NAUDOJIMO INSTRUKCIJA AFSC 18 QCSL Fein

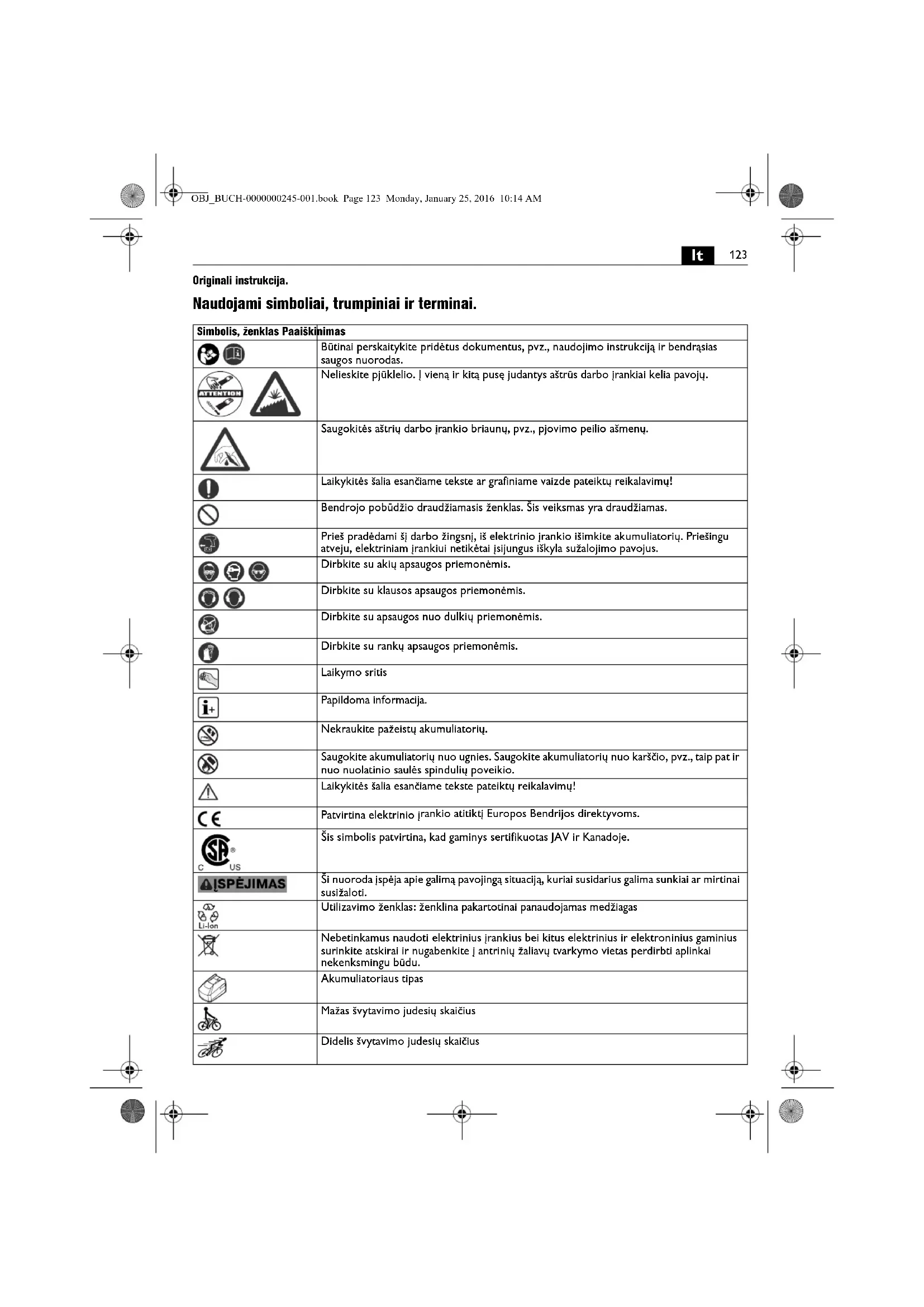

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Paaiškinimas
	Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas.
	Saugokitės aštrių darbo įrankio briaunų, pvz., pjovimo peilio ašmenų.
	Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
	Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas.
	Prieš pradėdami šį darbo žingsnj, iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus.
[TO4Y]	Dirbkite su akių apsaugos priemonėmis.
	Dirbkite su apsaugos nuo dulkių priemonėmis.
	Dirbkite su rankų apsaugos priemonėmis.
[4ST0]	Laikymo sritis
[042X]	Papildoma informacija.
	Nekraukite pažeistų akumuliatorių.
	Saugokite akumuliatorių nuo ugnies. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindulių poveikio.
	Laikykitės šalia esančlame tekste pateiktų reikalavimų!
	Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms.
[S]	Šis simbolis patvirtina, kad gaminys sertifikuotas JAV ir Kanadoje.
[SPĖJIMAS]	Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti.
	Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas
[033D]	Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
	Akumuliatoriaus tipas
[W80D]	Mažas švytavimo judesių skaičius
	Didelis švytavimo judesių skaičius

⚠️ ISPÈJIMAS

It

Ženklas Tarptautinis vienetas		Nacionalinis vienetas Paaiškinimas
U	V=	V=	Elektros nuolatinė įtampa
/Hz Hz Dažnis
ns	/min, min ^-1 , rpm, r/min /min lšmatuotas švytavimo judesių skaičius
	°	°	Švytavimo kampas
	kg	kg	Masė pagal „EPTA-Procedure 01“
	kg	kg	Elektrinio įrankio masė be akumuliatoriaus ir darbo įrankio
	kg	kg	Akumuliatoriaus masė
LpA	dB	dB	Garso slėglo lygis
LwA	dB	dB	Garso galios lygis
LpCpeak	dB	dB	Aukščlauslas garso slėglo lygis
K...			Paklaida
a	m/s ^2	m/s ^2	Vibracijos emisijos vertė pagal EN 60745 (trijų krypčių atstojamasis vektorius)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, mln, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai.

Jūsų saugumui.

⚠️ ISPÉJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos

nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis. Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir geral nesupratote šios naudojimo instrukcijos bei pridėty „Bendruju

saugos nuorodu“ (leidinio numeris 3 41'30 054 06 1). Išsaugokite išvardytus dokumentus, kad ir ateltyje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu jrankiu, jei perduodate ar parduodate ji kitam savininkul.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Elektrinio įrankio paskirtis:

rankomis valdomas daugiafunkcinis prietaisas, skirtas naudoti be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje su FEIN aprobuotais darbo jrankiais ir papildoma jranga.

AFSC18Q(SL):

• medienai, plastikui, stiklo pluoštu armuotam plastikui (GFK) ir skardoms (maks. 1 mm) pjauti
• plytelių tarpų užpildams išimti, plytelių klijų ar kiliminės dangos likučiams dildyti ir grandyti
• mažų paviršių šlifavimo ir dildymo darbams

Specialiosios saugos nuorodos.

Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, prietalsą laikykite už izoliuotų rankenu. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietalso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.

Naudokite spaustuvus ar kitokius praktinius metodus, kad pritvirtintumėte ruosinį prie stabilaus pagrindo ir įi paremtumėte. Jei ruosinį laikote tik ranka arba įrėme įį savo kūna, jis yra nestabilioje padėtyje, kurioje galima prarasti kontrolę.

Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.

Elektrini įrankį laikykite saugiai – taip, kad jūsų kūnas, ypač dirbant su darbo įrankiais, kurie yra nukreipti į prietaiso laikymo sritį, pvz., pjūkleliais ir pjovimo įrankiais, niekada neprisiliestų prie darbo įrankio. Prisilietus prie aštrių ašmenų ar briaunų galima susižaloti.

Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaiklo ir stipraus triukšmo povelkio gallte prarasti klausą.

Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų.

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.

Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.

Akumuliatoriaus (akumuliatorių bloko) naudojimas.

Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodu:

Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Paželdus akumullatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garai gali sudirginti kvėpavimo takus. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą.

Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.

Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose.

Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.

Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimo pavojus.

Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.

Akumuliatorius saugokite nuo vaikų.

Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumuliatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švarliu skudurėllu.

Naudokite tik nepažeistus originalius FEIN

akumuliatorius, skirtus jüsu elektriniam jrankiui. Dirbant su netinkamals, paželstals, remontuotals, perdarytals, falsifikuotais ar kitu gamintoju akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.

Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodu.

Kaip elgtis su kenksmingomis dulkémis

Šluo Įrankliu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagu, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagu, kurių sudėtyje yra uolienų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, neapaugančių dažų. įkvėpus tokių dulklių ir nuo sąlyčio su tokiomis dulkėmis gali kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimali ir vainšungmo sutrikimai. Rizika, kylanti įkvėpus dulkiių, priklauso nuo dulkiių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančloms dulkėms nuslurbti bel asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kurių sudėtyje yra asbesto, apdoroti patikėkite specialistams.

Medienos ir lengvujų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms sąlygoms, gall savalme užsidegti ar sukelti sprogimą.

Saugokite, kad kibirksčių srautas nebūtų nukreiptas į dulkių surinkimo dėžute, kad elektrinis įrankis ir šlifuojamas ruošinys nejkaistų; laiku ištuštinkite dulkių surinkimo dėžute, laikyklitės ruošinio gamintojo patelktų apdorojimo nuorodyų bei jūsu šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių.

Plaštakas ir rankas veikianti vibracija

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metoda, ir lyginant elektrinius jrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jranklo naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį, reikla atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo jrankių techninę prležiūra, rankų šildymą, darbo elgos organizavimą.

Vibracijos emisijos vertés

Vibracija	a
FEIN darbo įrankių klasifikavimas pagal vibracijos klasę	Išmatuotas pagreitis*
VC0	< 2,5 m/s^2
VC1	< 5 m/s^2
VC2	< 7 m/s^2
VC3	< 10 m/s^2
VC4	< 15 m/s^2
VC5	> 15 m/s^2
Ka	1,5 m/s^2

* Šios vertės nustatytos darbo clklo, kurj sudaro vienodos trukmės tuščioļi eiga ir veikimas visa apkrova, metu. Darbo jrankiui priskirta vibracijos klasė nurodyta pridėtame lape 3 41 30 442 06 0.

Valdymo nuorodos.

Irankio keitimas (žr. psl. 5/6).

Nenaudokite jokių priedų ir papildomos įrangos, kurių FEIN nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Naudojant neoriginalia FEIN papildoma įrangą, elektrinis įrankis galį perkaisti ir nepataisomal sugesti.

Keisdami darbo jrankj su aštriomis briaunomis, naudokite gaubtą 3 21 74 011 00 0, skirtą rankoms (plaštakai, dilbiui) nuo sužalojimo apsaugoti.

Nejjunkite elektrinio įrankio, kai įveržimo svirtelė atleista. Priešingu atveju gali būti suspausti plaštaka ar pirštai.

Nekiškite pirštų tarp užveržiamųjų kumštelių. Priešingu atveju gali būti suspausti pirštai.

It

Kaip elgtis su akumuliatoriumi.

Akumuliatorių naudokite ir kraukite tik akumuliatoriaus temperatūrai esant eksploatavimo temperatūros ribose nuo 0 °C iki 45 °C (nuo 32 °F iki 113 °F). Akumuliatoriaus temperatūra jkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose.

Šviesadiodis indikatorius	Reikšmė Operacija
1 - 4 žali šviesadiodžiai indikatorial	Procentinė jkrova	Eksploatavimas
Raudona nuolatinė švlesa	Akumuliatorius beveik lšsikroves	Akumuliatorių ikraukite
Raudona mirksinti švlesa	Akumuliatorius nėra paruoštas naudoti	Palaukite, kol akumuliatoriaus temperatūra pasieks eksploatavimo temperatūros ribas, ir akumuliatorių ikraukite

Tikroji akumuliatoriaus jkrovos būklė procentais rodoma tik esant sustabdytam elektrinio įrankio varikliui. Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklj.

Kitos naudojimo nuorodos.

Nejudinkite įveržimo svirtelės mašinai veikiant. Priešingu atveju iškyla sužalojimo pavojus.

Elektrinio įrankio nenaudokite atvirais užveržiamaisiais kumšteliais, be darbo įrankio! Talp gali būti sugadintas elektrinis prietaisas.

Jei, prieš įstatant darbo įrankį, užveržiamieji kumšteliai yra atviri, įveržimo svirtelę nulenkite pirmyn und gražinkite atgal. Užveržiamieji kumštellai dabar yra uždari. Gallma įstatyti darbo įrankį.

Elektrinj jrankj pirmiausia jjunkite ir tik tada artinkite prie ruošinio.

Darbo jrankj galima pasukti 30° žingsniu ir pritvirtinti patogioje darbo vietoje.

Apsauga nuo savaiminio jsijungimo neleidžia elektriniam jrankiui savaime vél jsijungti, jei, esant jjungtam jungikliui, įstatomas akumullatorius.

Šlifavimo nuorodos.

Elektrinj [rank] su šlifavimo popierlaus lapellu trumpam tvirtai prispauskite prie lygaus paviršiaus ir elektrini jrankj trumpam ijunkite. Tai užtikrins gera sukibimą ir apsaugos nuo priešlaikinio susidėvėjimo. Jei šlifavimo popieriaus lapelio viršūnė susidėvėjo, šlifavimo popierlaus lapelį galima nuimti ir pasukus 120° vėl uždėti.

Šlifuokite visu šlifavimo plokstės plotu, o ne tik viršūne. Šlifuodami maža trikampe šlifavimo plokšte nustatykite didelj švytavimo dažnj (4 – 6 elektronikos pakopą). Naudodami apskritą šlifavimo plokšte, taip pat didelę trikampę šlifavimo plokšte, pasirinkite vidutinį švytavimo dažnj (maks. 4 elektronikos pakopą).

Dirbdami įrankį nuolat stumkite ir nesmarkiai spauskite. Per stiprial spaudžiant, šlifavimo našumas nepadidėja, tik greičiau susidėvi šlifavimo lapelis.

Pjovimo nuorodos.

Pasirinkite didelj švytavimo dažnj. Apskritus pjūklelius, kad jie dévėtusi tolygiai, galima nuimti ir pasukus vėl įtvirtinti.

Grandymo nuorodos.

Švytavimo dažnji pasirinkite nuo vidutinio iki didelio.

Techninė priežiūra ir remonto dirbtuvės.

Esant ekstremalioms eksploatavimo salygoms, apdorojant metalus elektrinio jrankio viduje gali susikaupti laidžių dulkių. Elektrinio jrankio

vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.

Norėdami padėti elektrinį įrankį sandėliuoti, nuimkite darbo įrankį, užspauskite įveržiamają svirtelę ir tada įspauskite tvirtinimo elementą.

Šio elektrinio įrankio atsarginių dalių naujausią sārašą rasite internete www.fein.com.

Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius

Istatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą. Jūsų elektrinio įrankio tleklamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.

Atitikties deklaracija.

Firma FEIN savo atsakomybės ribose patvirtina, kad šls produktas atitinka šlos instrukcijos paskutinlame puslapyje nurodytus specialiuosius reikalavimus. Techninė byla laikoma: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Aplinkosauga, šalinimas.

Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.

Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jel akumuliatoriali néra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungis izoliuokite lipniaja juosta.
