| Марка | Fein |
| Модел | AFSC 18 QCSL |
| Тип продукт | Безжичен мултифункционален инструмент |
| Номинално напрежение | 18 V |
| Тип батерия | Литиево-йонна |
| Ъгъл на осцилация | 1,6° |
| Честота на осцилация | Променлива (позиции 1 до 6) |
| Тегло (с батерия) | 1,5 кг (приблизително) |
| Тегло на инструмента самостоятелно | 1,2 кг (приблизително) |
| Ниво на звуково налягане (LpA) | Вижте инструкцията |
| Ниво на звукова мощност (LwA) | Вижте инструкцията |
| Стойност на вибрационна емисия (a) | Вижте инструкцията (клас на вибрация) |
| Капацитет на батерията | Не е посочено в инструкцията |
| Време за зареждане | Променливо според зарядното устройство |
| Основни приложения | Рязане на дърво, пластмаса, метал (макс. 1 мм), шлайфане, стъргане, отстраняване на фуги |
| Система за смяна на инструмента | Ориентируем затягащ лост (стъпка 30°) |
| Индикация за състояние на зареждане | LED (1-4 зелени: зареждане; червено: разредено) |
| Защита срещу повторно включване | Да |
| Шлайфална плоча | Използвайте с подходящи абразиви |
| Поддръжка | Продухвайте сгъстен въздух в отворите за вентилация |
| Резервни части | Налични на www.fein.com |
| Гаранция | Съгласно действащата регулация + гаранция на производителя |
| Работна температура на батерията | 0 °C до 45 °C |
Често задавани въпроси - AFSC 18 QCSL Fein
Въпроси на потребители за AFSC 18 QCSL Fein
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Многофункционални инструменти в PDF формат безплатно! Намерете ръководството си AFSC 18 QCSL - Fein и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. AFSC 18 QCSL на марката Fein.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AFSC 18 QCSL Fein
Оригинална инструкция за експлоатация.

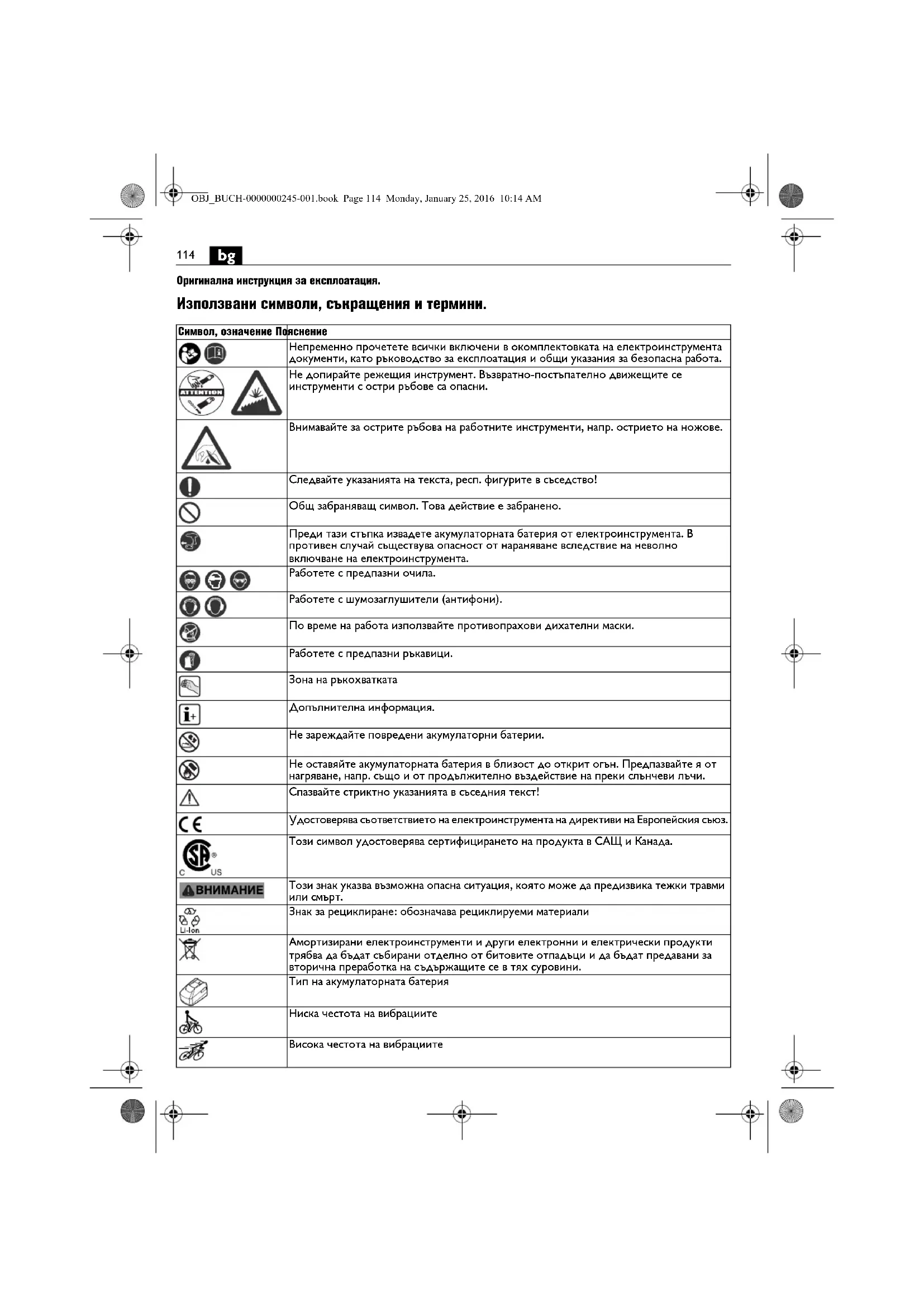

Използвани символи, съкращения и термини.
| Символ, означение Пояснение | |||
 | Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа. | ||
 | Не допирайте режещия инструмент. Възвратно-постъпателно движещите се инструменти с остри ръбове са опасни. | ||
 | Внимавайте за острите ръбова на работните инструменти, напр. острието на ножове. | ||
| [YT0T] | Следвайте указанията на текста, респ. фигурите в съседство! | ||
 | Общ забраняващ символ. Това действие е забранено. | ||
| [DTWS] | Преди тази стъпка извадете акумулаторната батерия от електроинструмента. В противен случай съществува опасност от нараняване вследствие на неволно включване на електроинструмента. | ||
| [TTTW] | Работете с предпазни очила. | ||
| [KDBH] | Работете с шумозаглушители (антифони). | ||
 | По време на работа използвайте противопрахови дихателни маски. | ||
| [4ABX] | Работете с предпазни ръкавици. | ||
 | Зона на ръкохватката | ||
 | Допълнителна информация. | ||
 | Не зареждайте повредени акумулаторни батерии. | ||
 | Не оставяйте акумулаторната батерия в близост до открит огън. Предпазвайте я от нагряване, напр. също и от продължително въздействие на преки слънчеви лъчи. | ||
 | Спазвайте стриктно указанията в съседния текст! | ||
| [3KOK] | Удостоверява съответствието на електроинструмента на директиви на Европейския съюз. | ||
 | Този символ удостоверява сертифицирането на продукта в САЩ и Канада. | ||
| [KXHA] | Този знак указва възможна опасна ситуация, която може да предизвика тежки травми или смърт. | ||
 | Знак за рециклиране: обозначава рециклируеми материали | ||
| [LJ-Jon] | |||
| [Z403] | Амортизирани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини. | ||
| [SH2C] | Тип на акумулаторната батерия | ||
| [H40Z] | Ниска честота на вибрациите | ||
 | Висока честота на вибрациите | ||
| Символ Международно означение | Национално означение | Пояснение | |
| UV V Електрическо-напрежение | — — | ||
| fHz Hz Честота | |||
| ns | /min, min ^-1 , rpm, r/min /min Честота на вибрациите | ||
| ° | ° | ъгъл на вибриране | |
| kg | kg | Маса съгласно EPTA-Procedure 01 | |
| kg kg Macа на електроин-струмента без акумулаторна батерия и работен инструмент | |||
| kg kg Macа на акумулато-рната батерия | |||
| LpA | dB | dB | Равнище на звуковото налягане |
| LwA | dB | dB | Равнище на мощността на звука |
| LpCpeak | dB | dB | Пиково равнище на звуковото налягане |
| K... | Неопределеност | ||
| a | m/s ^2 | m/s ^2 | Генерирани вибрации съгласно EN 60745 (векторна сума по трите направления) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Основни и производни единици от Международната система за мерни единици SI. | |
Прочетете всички указания за безопасна работа и за работа с
електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.
Съхранявайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.
Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация,
както и приложените «Общи указания за безопасна работа» (Номер на публикация 3 41 30 054 06 1).
Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.
Съблюдавайте също валидните национални разпоредби по охрана на труда.
Предназначение на електроинструмента:
Ръчен осцилиращ мултифункционален електроинструмент за ползване в закрити помещения без подаване на вода с утвърдените от фирма FEIN работни инструменти и допълнителни приспособления.
AFSC18Q(SL):
- за рязане на детайли от дървесни материали, пластмаси, стъклопласти (GFK) и за рязане на ламарини (макс. 1 mm дебелина)
- за прокопаване на фугите на фаянсови плочки и изстъргване на лепила за фаянсови плочки или подови покрития
- за шлифоване и стъргане на малки площи
Специални указания за безопасна работа.
Когато изпълнявате дейности, при които работният инструмент може да попадне на скрит под повърхността проводник под напрежение, допирайте електроинструмента само до изолираните ръкохватки. При съприкосновение с проводник под напрежение то може да се предаде и по металните повърхности на електроинструмента и това да предизвика токов удар.
Използвайте скоби или други подходящи средства, за да застопорите обработвания детайл към стабилна повърхност или да го подпрете. Ако държите обработвания детайл на ръка или ако го притискате към тялото си, той не е захванат стабилно, което може да предизвика загуба на контрол.
Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента. Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.
Захващайте електроинструмента така, че тялото Ви да не влиза в контакт с него, особено при ползване на работни инструменти, които са насочени към зоната на рънохватката, напр. режещи листове или др.п. режещи инструменти. Допирането до режещи или остри ръбове може да предизвика травми.
Работете с лични предпазни средства. В зависимост от приложението работе с цяла маска за лице, защита за очите или предпазни очила. Ано е необходимо, работе с дихателна маска, шумозаглушители (антифони), работни обувни или специализирана престилна, която Ви предпазва от малини откъртени при работата частички. Очите Ви трябва да са защи-
bg
тени от летящите в зоната на работа частички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух.
Не насочвайте електроинструмента към себе си, към други лица или животни. Съществува опасност от нараняване с нагорещени работни инструменти или работни инструменти с остри ръбове.
Забранява се захващането нъм корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар. Използвайте самозалепващи се табелки.
Редовно почиствайте вентилационните отвори на електроинструмента с неметални инструменти.
Турбинката на електродвигателя засмуква прах в корпуса. При прекомерна запрашеност с метален прах това може да увреди електроизолацията на електроинструмента.
Работа с и ползване на акумулаторни батерии.
За да избягвате опасности като изгаряния, пожар, експлозия, ножни рани и други наранявания при работа с акумулаторни батерии, спазвайте следните указания:
Не се допуска отварянето, разглобяването или разчупването на акумулаторните батерии. Не излагайте акумулаторните батерии на силни механични въздействия. При повреждане и неправилна експлоатация на акумулаторните батерии могат да се отделят вредни пари и течности. Парите могат да раздразнят дихателните пътища. Изтичащ от акумулаторната батерия електролит може да предизвика зачервяване на кожата или изгаряния.
Ако изтичащият от повредена акумулаторна батерия електролит е намокрил съседни елементи, ги прегледайте внимателно, почистете ги, а при необходимост ги заменете.
Не излагайте акумулаторната батерия на прякото въздействие на отоплителни тела или огън. Не я оставяйте на директна слънчева светлина.
Изваждайте акумулаторната батерия от оригиналната й опановна едва ногато трябва да я използвате.
Преди да извършвате каквито и да е дейности по електроинструмента, изваждайте акумулаторната батерия. Ако включите неволно електроинструмента, съществува опасност от нараняване.
Изваждайте акумулаторната батерия само ногато електроинструментът е изключен.
Дръжте акумулаторната батерия далеч за деца. Поддържайте акумулаторната батерия чиста и я предпазвайте от овлажняване. Почиствайте замърсени контакти на акумулаторната батерия и на електроинструмента с чиста суха кърпа.
Използвайте само изправни акумулаторни батерии на FEIN, които са предназначени за електронинструмента. При работа с и при зареждане на акумулаторни батерии, които са неподходящи, повредени, били са ремонтирани или са т. нар. «съвместими» и чуждо производство съществува опасност от пожар и/или експлозия.
Спазвайте указанията в ръководството за енсплоатация на акумулаторната батерия.
Работа с опасни за здравето прахове
При работа с този електроинструмент възникват прахове, които могат да бъдат опасни. Допирът или вдишването на някои прахове, напр. отделящи се при работа с азбест и азбестосъдържащи материали, съдържащи олово лакови покрития и бои, метали, някои видове дървесина, минерали, силикатни частици от инертни материали, разтворители за някои видове боя, консерванти за дървесина, противообрастващи средства за плавателни съдове може да предизвика алергични реакции и/или заболевания на дихателните пътища, рак, увреждане на половата система и др.п. Рискът вследствие на вдишването на праховете зависи от експозицията. Използвайте подходяща за вида на отделяните прахове аспирационна система, както и лични предпазни средства и осигурявайте добро проверяване на работното място. Оставяйте обработването на азбестосъдържащи материали да се извършва само от квалифицирани техници.
При неблагоприятни обстоятелства прах от дървесни материали или от леки метали, горещи смеси от шлифоване и химикали могат да се самовъзпламенят или да предизвикат експлозия. Внимавайте образуващата се по време на работа струя искри да не е насочена към кутии за събиране на отпадъчна прах, избягвайте прегряването на електроинструмента и на обработвания детайл, своевременно изпразвайте прахоуловителната кутия, спазвайте указанията за обработване на производителя на материала, както и валидните във Вашата страна предписания за обработваните материали.
Предавани на ръцете вибрации
Посоченото в това ръководство за експлоатация равнище на вибрациите е определено съгласно процедура, посочена в стандарта EN 60745, и може да бъде използвана за сравняване на различни електроинструменти. То е подходящо също и за груба предварителна оценка на натоварването от вибрации.
Посоченото равнище на вибрациите е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът се използва при други работни условия и за други приложения, с различни работни инструменти или ако не бъде поддържан в изрядно състояние, равнището на вибрациите може да се отличава съществено от посоченото. Това би могло значително да увеличи натоварването от вибрации за целия производствен цикъл.
За точната преценка на натоварването от вибрации трябва да се отчитат и интервалите от време, през които електроинструментът е изключен или работи, но не се използва. Това може значително да намали натоварването от вибрации за целия производствен цикъл.
Взимайте допълнителни мерки за предпазване на работещия с електроинструмента от влиянието на вибрациите, напр.: поддржане на електроинструмента и работните инструменти в изрядно състояние, подгряване и поддржане на ръцете топли, подходяща организация на последователността на работните цикли.
Стойности за генерираните вибрации
| Вибрации | a |
| Класификация на електроинструментите на FEIN според класа на вибрации | Оценено ускорение® |
| VC0 | < 2,5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | >15 m/s^2 |
| Ka | 1,5 m/s^2 |
* Стойностите се основават на работен цикъл, състоящ се от работа на празен ход и пълно натоварване с равни продължителности. Можете да видите класа на вибрации, към който е класифициран електроинструментът, на приложената листовка 3 41 30 442 06 0.
Указания за ползване.
Смяна на работния инструмент (вижте страници 5/6).
Не използвайте работни инструменти и допълнителни приспособления, които не са специално предвидени и препоръчвани за този електроинструмент.
Използването на неоригинални допълнителни приспособления води до прегряване и повреждане на електроинструмента.
При смяна на работен инструмент с остри режещи ръбове използвайте капачката 3 21 74 011 00 0 за предпазване от нараняване на ръцете.
Не включвайте електроинструмента, докато застопоряващият лост е отворен. В противен случай съществува опасност от прищипване на ръка и пръсти.
Не бъркайте в зоната на челюстите. В противен случай съществува опасност от прищипване на пръсти.
Работа с акумулаторната батерия.
Ползвайте акумулаторната батерия и я зареждайте само когато температурата й е в допустимия работен интервал от 0 °C – 45 °C (32 °F – 113 °F). В началото на процеса на зареждане температурата на акумулаторната батерия трябва да е в рамките на допустимия температурен интервал.
| Светодиод Значение Действие | ||
| 1 – 4 зелени светодиода | процентна степен на зареденост | Работа |
| червена непрекъсната светлина | Акумулаторната батерия е почти празна | Заредете аукмулаторната батерия |
| червена мигаща светлина | Акумулаторната батерия не е готова за работа | Изчакайте температурата на акумулаторната батерия да достигне допустимия работен интервал и след това я заредете |
Реалният процент на зареденост на батерията се показва само когато електродвигателят не работи. Ако съществува опасност от дълбоко разреждане на акумулаторната батерия, електронното управление спира електродвигателя автоматично.
Други указания за ползване.
Не натискайте застопоряващия лост, докато машината работи. В противен случай съществува опасност от нараняване.
Не включвайте електроинструмента с отворени челюсти без работен инструмент! Това може да причини повреждане на електроинструмента.
Ногато преди поставяне на работен инструмент челюстите са отворени, завъртете застопоряващия лост напред и отново назад. След това челюстите са затворени. Работният инструмент може да бъде поставен.
Допирайте електроинструмента до обработвания детайл само след нато предварително сте го включили.
Работният инструмент може да бъде поставен и застопорен в 30° различни позиции.
Електронна блокировка предотвратява включенето на електроинструмента, ако акумулаторната батерия бъде поставена, когато пусковият прекъсвач е в положение «включено».
Указания за шлифоване.
Притиснете силно и краткотрайно електроинструмента с поставения лист шкурка към равна повърхност и го включете за малко. Това осигурява добро прилепване и предотвратява преждевременно износване.
Ако бъде износен само един от върховете на листа шкурка, той може да бъде издърпан и поставен отново завъртян на 120°.
Работете с цялата повърхност на шлифоващата плоча, не само с върха.
118
bg
При шлифоване с малки триъгълни шлифоващи плочи изберете висока честота (степен на потенциометъра 4 – 6), при използване на кръглата шлифоваща плоча и на големи триъгълни шлифоващи плочи изберете средна честота (степен на потенциометъра най-много 4).
Шлифовайте с постоянна скорост и леко притискане. Твърде силното притискане не увеличава отнемането на материал, а предизвиква единствено по-бързото износване на шкурката.
Указания за рязане.
Изберете висока честота на вибрациите. Кръгли ножове могат да бъдат извадени и поставени отново завъртени, за да се износват равномерно.
Указания за шабероване.
Изберете средна до висока честота на вибрациите.
Поддържане и сервис.
При екстремно тежки работни условия при обработване на метали по вътрешните повърхности на корпуса на
електроинструмента може да се отложи токопровеждащ прах. Продухвайте често вътрешното пространство на електроинструмента със сух и обезмаслен сгъстен въздух.
Когато прибирате електроинструмента, демонтирайте работния инструмент, затваряйте застопоряващия лост и едва накрая натискайте крепежния елемент навътре.
Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com.
При необходимост можете сами да замените следните ELEMENTИ:
Работни инструменти
Гаранция и гаранционно обслужване.
Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната- вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.
В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.
Декларация за съответствие.
Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.
Техническа документация при: C. & E. Fein GmbH, C-DB IA, D-73529 Schwäbisch Gmünd
Опазване на околната среда, бракуване.
Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.
Предавайте повредени акумулаторни батерии за вторична преработка само напълно разредени. Когато акумулаторната батерия не е напълно разредена, като предпазна мярка срещу къси съединения облепяйте контактите с изолираща лента.
