| Marcă | Fein |
| Model | AFSC 18 QCSL |
| Tip produs | Osciloscop multifuncțional fără fir |
| Tensiune nominală | 18 V |
| Tip baterie | Litiu-ion |
| Unghi de oscilație | 1,6° |
| Frecvență de oscilație | Variabilă (pozițiile 1 la 6) |
| Greutate (cu baterie) | 1,5 kg (aproximativ) |
| Greutate sculă fără baterie | 1,2 kg (aproximativ) |
| Nivel de presiune acustică (LpA) | Vezi manualul |
| Nivel de putere acustică (LwA) | Vezi manualul |
| Valoare emisie vibrații (a) | Vezi manualul (clasa de vibrații) |
| Capacitate baterie | Nespecificat în manual |
| Timp de încărcare | Variabil în funcție de încărcător |
| Aplicații principale | Tăiere lemn, plastic, metal (max 1 mm), șlefuire, raclare, îndepărtare chit |
| Sistem schimbare accesoriu | Pârghie de strângere orientabilă (pași de 30°) |
| Afișaj stare încărcare | LED (1-4 verzi: încărcat; roșu: descărcat) |
| Protecție repornire | Da |
| Placă de șlefuire | Utilizați cu abrazivi adecvați |
| Întreținere | Suflați aer comprimat prin fantele de ventilație |
| Piese de schimb | Disponibile pe www.fein.com |
| Garanție | Conform reglementărilor în vigoare + garanție producător |
| Temperatură de funcționare a bateriei | 0 °C până la 45 °C |
Întrebări frecvente - AFSC 18 QCSL Fein
Întrebările utilizatorilor despre AFSC 18 QCSL Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Unelte multifuncționale în format PDF gratuit! Găsiți manualul dvs. AFSC 18 QCSL - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. AFSC 18 QCSL mărcii Fein.
MANUAL DE UTILIZARE AFSC 18 QCSL Fein
Instrucțiuni de utilizare originale.

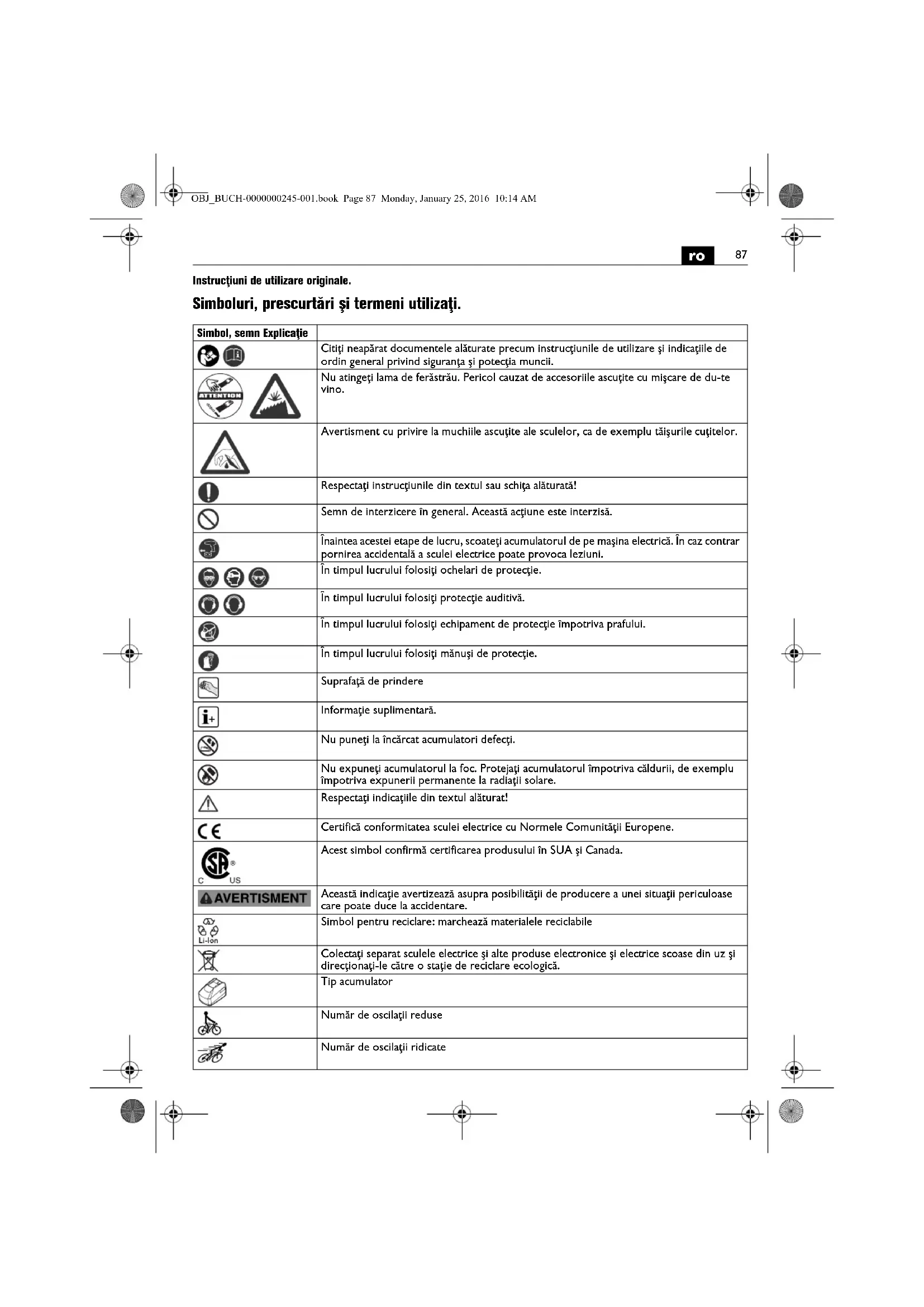

Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |
 | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. |
 | Nu atingeți lama de ferăstrău. Pericol cauzat de accesoriiile ascuțite cu mișcare de du-te vino. |
 | Avertisment cu privire la muchiile ascuțite ale sculelor, ca de exemplu tăișurile cuțitelor. |
| [AWBY] | Respectați instrucțiunile din textul sau schița alăturată! |
 | Semn de interzicere în general. Această acțiune este interzisă. |
 | Înaintea acestei etape de lucru, scoateți accumulatorul de pe mașina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. |
| [DT5S] | În timpul lucrului folosiți ochelari de protecție. |
 | În timpul lucrului folosiți protecție auditivă. |
| [W4AH] | În timpul lucrului folosiți echipament de protecție împotriva prafului. |
 | În timpul lucrului folosiți mănuși de protecție. |
 | Suprafață de prindere |
 | Informație suplimentară. |
 | Nu puneți la încărcat accumulatori defecti. |
| [04XW] | Nu expuneți accumulatorul la foc. Protejați accumulatorul împotriva căldurii, de exemplu împotriva expunerii permanente la radiații solare. |
| [76CO] | Respectați indicațiile din textul alăturat! |
 | Certifică conformitatea sculei electrice cu Normele Comunității Europene. |
 | Acest simbol confirmă certificarea produsului în SUA și Canada. |
| AVERTISMENT | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. |
| [27CT] | Simbol pentru reciclare: marchează materialele reciclabile |
 | Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. |
| [XBX4] | Tip accumulator |
 | Număr de oscilații reduse |
 | Număr de oscilații ridicate |
AVERTISMENT
ro
| Simbol Unitate de măsură internațională | Unitate de măsură națională | Explicație | |
| UV V Curent electrie-continuu | — | ||
| /Hz Hz Frecvență | |||
| ns | /min, min ^-1 , rpm, r/min /min Numărul oscilațiilor | ||
| °° Unghi de oscilație | |||
| kg kg | Greutate conform EPTA-Procedure 01 | ||
| kg kg | Greutatea sculei electrice fără acumulator și accesoriu | ||
| kg kg | Greutatea acumulatorului | ||
| L_pA | dB | dB | Nivel presiune sonoră |
| L_wA | dB | dB | Nivel putere sonoră |
| L_pCpeak | dB | dB | Nivel maxim putere sonoră |
| K... | Incertitudine | ||
| a | m/s ^2 | m/s ^2 | Valoarea vibrațiilor emise conform EN 60745 (suma vectorială a trel direcții) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT Citiți toate instrucțiunile și indicațiile privind siguranta și
protectia muncii. Nerespectarea instructiunilor și indicatiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temenic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de ordin general privind siguranța și protecția muncii” (număr document 3 41 30 054 06 1) alăturate. Păstrați documentația amintită în vederea une utilizări ulterioare și transmlteți-le mai departe în cazul predăril sau înstrăinării sculei electrice. Respectați deasemenea normele naționale de protecția muncii.
Destinatia sculei electrice:
sculă electrică oscilantă manuală pentru utilizare fără alimentare cu apă în mediu protejat la intemperii, cu dispositive de lucru și accesorii admise de FEIN.
AFSC18Q(SL):
- pentru tăierea lemnului, materialului plastic, materialului plastic armat cu fibre de sticlă (GFK) și pentru tăierea tablei (maximum 1 mm)
- pentru tăierea rosturilor dintre plăcile de faianță și gresie și rașpeluirea sau răzuirea resturilor de adeziv pentru gresie și faianță sau de mochetă
- pentru lucrări de șlefuire sau rașpeluire a suprafețelor mici
Instrucțiuni speciale privind siguranța și protecția muncii.
Tineți scula electrică de suprafetele de prindere izolate atunci când executați lucrări în cursul cărora accesoriiul poate atinge conductori electrici ascunși. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și provoca electrocutare.
Folosiți cleme sau o altă metodă practică pentru a fixa și sprijini piesa de lucru pe o suprafață stabilă. În cazul în care țineți piesa de lucru numai cu mâna sau o strângeți de corp, atunci piesa se află în poziție instabilă, situație care poate duce la pierderea controlului.
Nu folositi accesorii care nu au fost realizate sau autorizate in mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.
Țineți scula electrică atât de sigur, încât corpul dumneavoastră să nu ajungă în niciun caz în contact cu accesoriiul montat, mai ales în timpul lucrului cu accesoriiile îndreptate spre suprafața de prindere, cum ar fi lamele de ferăstrău sau sculele de tăiere. Contactul cu tăisurile sau muchiile ascuțite poate duce la rănire.
Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material. Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
Nu îndreptați scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriiilor ascuțite sau fierbinti.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protectie împotriva electrocutării. Folosiți etichete autocolante.
Curățați regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excessive de pulberi metalice, generând pericole electrice.
Utilizarea și manevrarea accumulatorului (pachetului de accumulatori).
Pentru evitarea situațiilor periculoase cum ar fi arsurile, incendiul, explozia, răniri ale pielii și alte răniri în timpul manipulării acumulatorilor, vă rugam să respectați următoarele indicații:
Nu este permisă demontarea, deschiderea și dezasamblarea acumulatorilor. Nu expuneți acumulatorii șocurilor mecanice. În caz de deteriorare a acumulatorului și utilizare neconformă destinației, din acesta se pot degaja vapori și se pot scurge lichide nocive. Vaporii pot irita căile respiratorii. Lichidul scurs din acumulator poate duce la irtații sau arsuri ale pielli.
În cazul în care lichidul scurs din accumulatorul deteriorat a umectat obiectele învecinate, verificați piesele respective, curățați-le sau, dacă este necesar, înlocuțiile.
Nu expuneți acumulatorul la căldură sau la foc. Nu depozitați acumulatorul în lumina directă a soarelui. Înainte de a-l utiliza, extrageți acumulatorul din ambalajul său original.
Înaintea oricăror intervenții asupra sculei electrice, detașați acumulatorul de pe aceasta. În cazul în care scula electrică pornește accidental, există pericol de rănire.
Detaşati accumulatorul de pe scula electrică numai după ce în prealabil ați oprit-o.
Tineți acumulatorii la loc inaccesibil copiilor.
Păstrați acumulatorul curat și protejati-I de umezeală și apă. Curățați contactele murdare ale acumulatorului și ale sculei electrice cu o lavetă uscată, curată.
Folosiți numai accumulatori intacți, originali FEIN, destinați sculei dumneavoastră electrice. În timpul lucrului și la încărcarea unor accumulatori deteriorați, reparați sau modificati, a unor produse contrafăcute și de fabricație străină, există pericol de incendiu și/sau explozie.
Respectați indicațiile privind siguranța cuprinse în instrucțiunile de utilizare ale încărcătorului.
Manipularea pulverilor periculoase
În timpul operațiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau Inhalarea anumitor pulberi ca de exemplu azbest și materiale care conțin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiale de construcții din piatră, solventi, agenți de protecție a lemnului, vopsele antifouling pentru cisterne, pot provoca reacții alergice și/sau afectiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiți o instalație de aspirare adecvată tipului de praf degajat precum și echipamente personale de protecție și asigurați o bună ventilare a locului de muncă. Nu permiteți prelucrarea materialelor care conțin azbest decât de către personal corespunzător calificat.
In condiții nefavorabile, praful de lemn și de metale ușoare, amestecurile fierbinți de praf de șlefuire și substanțe chimice se pot autoaprinde sau provoca explozi. Împiedicați zborul scânteilor în direcția recipientului colector de praf precum și încălzirea excesivă a sculei electrice și a materialului șlefult, golitți din timp recipientul colector de praf, respectați instrucțiunile de prelucrare ale producătorului materialului respectv cât și prescripțiile în vigoare în țara dumneavoastră cu privire la materialele de prelucrat.
Vibrații mână-braț
Nivelul vibraților specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea sculelor electrice între ele. Nivelul specificat al vibraților se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibraților poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru. Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.
Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a măinilor, organizarea rațională a proceselor de lucru.
Valoarea vibrațiilor emise
| Vibratie | a |
| Clasificarea accesorilor FEIN în funcție de clasa de vibrație | Accelerație evaluată* |
| VC0 | < 2,5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | >15 m/s^2 |
| Ka | 1,5 m/s^2 |
* Aceste valori se bazează pe cicluri de lucru în timp egal între mers în gol și mers în sarcină maximă. În prospectul alăturat 3 41 30 442 06 0 găsiți clasa de vibrație atribultă accesorlului respectiv.
ro
Instrucțiuni de utilizare.
Schimbarea accesorilor (vezi paginile 5/6).
Nu folosiți accesorii, care nu au fost prevăzute și recomandate în mod special de FEIN pentru această sculă electrică. Folosirea unor accesorii care nu sunt originale FEIN duce la încălzirea excesivă a sculei electrice și la distrugerea acesteia.
La schimbarea unui accesoriu cu muchii ascuțite folosți capacul de acoperire 3 21 74 011 00 0 pentru a vă proteja împotriva rănirii măinilor-brațelor.
Nu porniți scula electrică cu brațul de strângere deschis. În caz contrar există pericol de strivire pentru mână și degete.
Nu atingeți zona fălcilor de prindere. În caz contrar există pericol de strivire a degetelor.
Manipularea accumulatorului.
Folosiți și încărcați acumulatorul numai în domeniul temperaturilor de lucru de 0 °C - 45°C (32 °F - 113 °F). În momentul începerii procesului de încărcare, temperatura acumulatorului trebule să fie în domeniul temperaturilor de lucru ale acumulatorului.
| Indicator cu LED-uri | Semnificație Actiune | |
| LED verde 1 - 4 | nivel de încărcare în procente | Funcționare |
| lumină roșle continuă | Acumulatorul este aproape descărcat | Încărcați acumulatorul |
| lumină roșle intermitentă | Acumulatorul nu este pregătit de funcționare | Aduceți acumulatorul în domeniul temperaturilor de lucru, apoi încărcați-l |
Nivelul procentual real de încărcare a accumulatorului este afişat numai atunci când motorul sculei electrice este oprit.
Înainte de a se ajunge la descărcarea profundă a accumulatorului, sistemul electronic oprește automat motorul.
Alte intrucțiuni de deservire.
Nu actionați brațul de strângere cu mașina pornită. În caz contrar există pericol de rănire.
Nu folosiți scula electrică cu fălcile de prindere deschise, fără accesoriu de lucru montat! Aceasta ar putea cauza defectarea sculei electrice.
Dacă fălcile de prindere sunt deschise înainte de montarea accesoriiului, ele vor bascula înainte și înapoi brațul de strângere. Fălcile de prindere sunt acum închise. Accesoriiul poate fi montat.
Conduceți scula electrică spre piesa de lucru, numai după ce în prealabil ați pornit-o.
Accesoriiul poate fi deplasat în pași de 30° și poate fi fixat în poziția de lucru cea mai avantajoasă pentru operator.
Dispozitivul de blocare a repornirii automate împiedică repornirea automată a sculei electrice în momentul introducerii acumulatorului în aceasta, în cazul în care comutatorul se află în poziția pornit.
Indicații pentru șlefuire.
Apăsați scula electrică cu foaia abrazivă, scurt și ferm pe o suprafață plană și porniți scurt scula electrică. Astfel veți asigura o bună aderență și veți evita uzura prematură.
Foaia abrazivă poate fi desprinsă și aplicată din nou în poziție rotită la 120°, în cazul în care numai un singur vârf al acesteia prezintă uzură.
Lucrați cu întreaga suprafață a plăcii de șlefuire, nu numai cu vârful acesteia.
La șlefuirea cu plăci de șlefuire triunghiulare mici, selectați o frecvență mare a oscilaților (treaptă electronică 4 – 6), în cazul utilizării discului suport rotund și a plăcii de șlefuire triunghiulare mari, selectați o frecvență medie a oscilaților (treaptă electronică max. 4).
Şlefuiți cu mișcări continue și apăsare ușoară. Dacă apăsați prea ferm scula electică pe piesa de lucru, nu va crește randamentul de îndepărtare a materlalului, numai foala abrazivă se va uza mai repede.
Indicații pentru tăiere.
Selectați un număr mare de oscilații. Discurile de ferăstrău pot fi demontate și fixate din nou în poziție rotită pentru a se uza uniform.
Indicații pentru răzuire.
Selectați un număr de oscilații de la mediu până la mare.
Întreținere și asistență service post- vânzări.
În cazul unor condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun
conducător electric. Suflați frecvent aer comprimat uscat și fără ulei prin orificiile de aerisire în Interiorul sculei electrice.
Pentru depozitarea și păstrarea sculei electrice, îndepăratați accesoriiul montat în aceasta, închideți brațul de strângere și apoi împingeți înăuntru elementul de fixare.
Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Puteți schimba și singuri, dacă este necesar, următoarele piese:
Accesorii de lucru
Garantia legală de conformitate și garanția comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriiilor descrise sau illustrate în prezentele instrucțiuni de folosire.
Declaratie de conformitate.
Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare. Documentație tehnică la: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
Protectția mediului înconjurător, eliminare.
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o statie de reciclare ecologică. După ce mai întăl i-ați descărcați, direcționați acumulatorii către un punct de colectare a deșeurilor sortate. În cazul în care acumulatorii nu sunt complet descărcați, ca o măsură preventivă, izolați conectorii acestuia cu bandă adezivă.
