Marka	Fein
Model	AFSC 18 QCSL
Ürün tipi	Akülü çok fonksiyonlu alet
Nominal gerilim	18 V
Pil türü	Lityum iyon
Salınım açısı	1,6°
Salınım frekansı	Değişken (1-6 konumları)
Ağırlık (pille birlikte)	1,5 kg (yaklaşık)
Sadece alet ağırlığı	1,2 kg (yaklaşık)
Ses basıncı seviyesi (LpA)	Kılavuza bakınız
Ses gücü seviyesi (LwA)	Kılavuza bakınız
Titreşim emisyon değeri (a)	Kılavuza bakınız (titreşim sınıfı)
Pil kapasitesi	Kılavuzda belirtilmemiş
Şarj süresi	Şarj cihazına göre değişir
Başlıca uygulamalar	Ahşap, plastik, metal (maks 1 mm) kesme, zımparalama, kazıma, derz sökme
Takım değiştirme sistemi	Ayarlanabilir sıkma kolu (30° adım)
Şarj durumu göstergesi	LED (1-4 yeşil: şarjlı; kırmızı: boş)
Yeniden başlatma önleme	Evet
Zımpara plakası	Uygun aşındırıcılarla kullanın
Bakım	Havalandırma yuvalarına basınçlı hava üfleyin
Yedek parçalar	www.fein.com adresinde mevcuttur
Garanti	Yürürlükteki yönetmeliklere göre + üretici garantisi
Pil çalışma sıcaklığı	0 °C ila 45 °C

Sık sorulan sorular - AFSC 18 QCSL Fein

Fein AFSC 18 QCSL'de çalışma takımı nasıl değiştirilir?

Sıkma kolunu açın, aksesuarı çenelere yerleştirin, ardından kolu kapatın. Bıçaklar için yaralanmaları önlemek amacıyla koruyucu kapağı (ref. 3 21 74 011 00 0) kullanın. Alet 30° adımlarla yönlendirilebilir.

Kesme için en iyi salınım frekansı nedir?

Kesme için yüksek frekans seçin (varyatörde 5 veya 6 konumu). Bu daha verimli kesim sağlar.

Fein dışı aksesuarlar kullanabilir miyim?

Hayır, yalnızca Fein tarafından tasarlanmış ve onaylanmış aksesuarları kullanın. Uygun olmayan aksesuarların kullanımı alete zarar verebilir veya yaralanmalara neden olabilir.

Pil üzerindeki LED'ler nasıl yorumlanır?

1-4 yeşil LED şarj seviyesini gösterir. Sabit kırmızı ışık pilin neredeyse boş olduğu anlamına gelir. Yanıp sönen kırmızı ışık, pilin sıcaklık aralığının (0-45 °C) dışında olduğunu gösterir; oda sıcaklığına dönmesini bekleyin.

Bu aletle zımparalama prosedürü nedir?

Zımpara kağıdını düz bir yüzeye kısa süre bastırın ve daha iyi yapışma için aleti çalıştırın. Plakanın tüm yüzeyiyle çalışın ve hafif basınç uygulayın. Küçük plakalar için yüksek frekans (4-6), büyük plaka için orta frekans (maks 4) kullanın.

Yoğun kullanımdan sonra alet nasıl temizlenir?

Özellikle metal üzerinde çalıştıktan sonra iletken tozları temizlemek için havalandırma yuvalarından düzenli olarak kuru ve yağsız basınçlı hava üfleyin.

Aletin istenmeyen yeniden başlatmalara karşı koruması var mı?

Evet, yeniden başlatma kilidi, pil takıldığında anahtar Açık konumdaysa aletin yeniden başlamasını önler.

Fein AFSC 18 QCSL ile hangi malzemeleri kesebilirim?

Ahşap, plastik malzemeler, cam elyaf takviyeli plastikler (PRV) ve 1 mm kalınlığa kadar sacları kesebilirsiniz.

Kullanımdan sonra alet nasıl saklanır?

Çalışma takımını çıkarın, sıkma kolunu kapatın, ardından sıkma elemanını bastırın. Kuru bir yerde ve çocukların erişemeyeceği bir yerde saklayın.

Bu cihaz için yedek parçalar nerede bulunur?

www.fein.com adresindeki yedek parça listesine bakın. Uygulama takımları (bıçaklar, plakalar vb.) yetkili satıcılarda da mevcuttur.

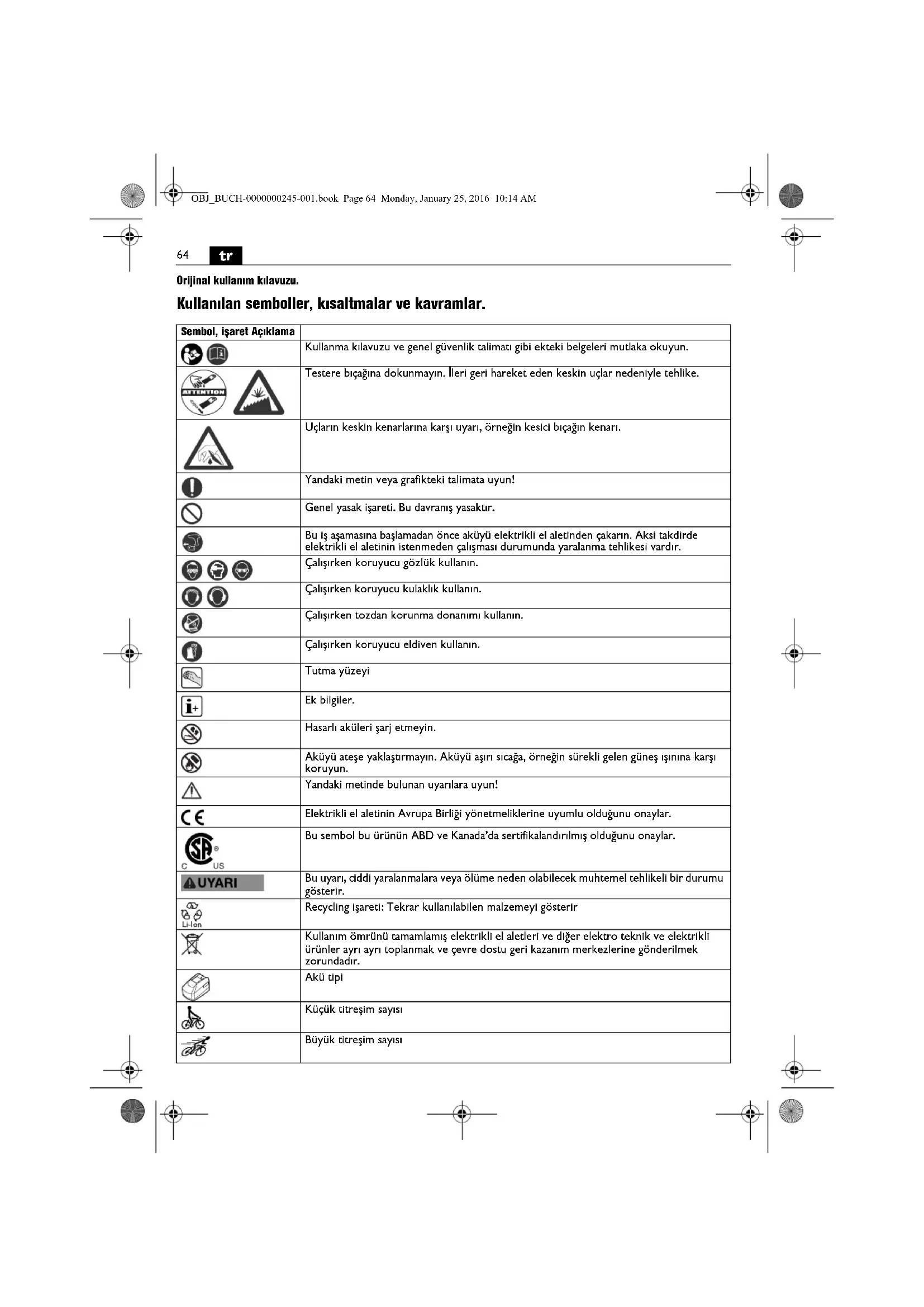

KULLANIM KILAVUZU AFSC 18 QCSL Fein

Orijinal kullanım kılavuzu.

Kullanılan semboller, kısaltmalar ve kavramlar.

Sembol, işaret Açıklama
			Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun.
			Testere bicağına dokunmayın. İleri geri hareket eden keskin uçlar nedeniyle tehlike.
			Uçların keskin kenarlarına karşı uyarı, örneğin kesici bicağın kenarı.
[4X6D]			Yandaki metin veya grafikteki talimata uyun!
[4G7H]			Genel yasak işaretl. Bu davranış yasaktır.
			Bu iş aşamasına başlamadan önce aküyü elektrikli el aletinden çakarın. Aksi takdirde elektrikli el aletinin istenmeden çalışması durumunda yaralanma tehlikesi vardır.
[306Z]
[T7AD]			Çalışırken koruyucu gözlük kullanın.
			Çalışırken koruyucu eldiven kullanın.
[W4Z0]			Tutma yüzeyi
			Ek bilgiler.
[CO44]			Hasarlı aküleri şarj etmeyin.
			Aküyü ateşe yaklaştırmayın. Aküyü aşırı sıcağa, örneğin sürekli gelen güneş ışınına karşı koruyun.
			Yandaki metinde bulunan uyarılara uyun!
[XXYD]			Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar.
			Bu sembol bu ürünün ABD ve Kanada'da sertifikalandırılmış olduğunu onaylar.
			Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir.
			Recycling işareti: Tekrar kullanılabilen malzemeyi gösterir
			Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır.
			Akü tipi
[2YG6]			Küçük titreşim sayısı
[SCSK]			Büyük titreşim sayısı
Sembol Uluslar arası birim Ulusal birim Açıklama
UV V Elektriksel	doğru akım	---
f/Hz Hz Frekans
n_S	/min, min ^-1 , rpm, r/min /dak Ölçülen titreşim sayısı
	°	°	Titreşim açısı
	kg	kg	Ağırlığı EPTA-Procedure 01'e uygun
	kg	kg	Akü ve uç olmadan elektrikli el aletinin ağırlığı
	kg	kg	Akünün ağırlığı
L_pA	dB	dB	Ses basıncı seviyesi
L_wA	dB	dB	Gürültü emisyonu seviyesi
L_pCpeak	dB	dB	En yüksek ses basıncı seviyesi
K...			Tolerans
a	m/s ^2	m/s ^2	Titreşim emisyon değeri EN 60745'e göre (üç yönün vektör toplamı)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, dak, m/s ^2	Temel ve türetilen değerler uluslararası birimler sistemi SI'den alınmıştır.

Güvenliğiniz için.

UYARI

Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve

uyarlarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir.

Bütün güvenlik talimatı ve uyarlarını ilerde kullanmak üzere saklayın.

Bu kullanma kılavuzunu ve ekteki "Genel güvenlik talimatı" 'ni (ürün kodu 3 41 30 054 06 1) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin. İlgili ulusal çalışma hükümlerine de uyun.

Elektrikli el aletinin tanımı:

Hava koşullarına karşı korunmalı ortamlarda, su beslemesi olmadan, FEIN tarafından izin verilen uçlar ve aksesuarla kullanılmak üzere tasarlanmış titreşimli zimpara/kesme makinesi.

AFSC18Q(SL):

• Ahşabın, plastiğin, cem elyafı takviyeli plastiğin (GFK) ve sadların (maksimum 1 mm) kesilmesi için
• Fayans derzlerinin çıkarılması ve fayans yapıştırıcı veya halı zemini kalıntılarının raspalanması ve kazınması için
• Küçük yüzeylerin zımparalanması veya raspalanması için

Özel güvenlik talimatı.

Ucun gizli elektrik kablolarına temas etme olasılığının bulunduğu işleri yaparken aleti izolasyonlu tutamak yüzeylerinden tutun. Aletin ucu gerilim alındaki kablolara temas edecek olursa aletin metal parçaları da gerilime maruz kalabilir ve kullanıcı elektrik çarpma tehlikesi ile karşı karşıya kalabilir.

İş parçasını sağlam bir zemine güvenli bir biçimde tespit edip desteklemek üzere kıskac, mengene veya uygun tertibatlar kullanım. İş parçasını sadece elinizle tutacak veya bedeninizle destekleyecek olursanız güvenli tutuş sağlayamazısınız ve yaptığınız iş üzerindeki kontrolü kaybedebilirsiniz.

Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangl bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.

Testere bıçakları veya kesici uçların tutma alanına yöneldiği işleri yaparken elektrikli el aletini bedeninize temas etmeyecek biçimde tutun. Kesici kenarlarla temas yaralanmalara neden olabilir.

Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafa savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozlari filtre eder. Uzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz.

Elektrikli el aletini kendinize, başkalarına veya hayvanlara doğrultmayın. Keskin veya ısınmış uçlar nedeniyle yaralanma tehlikesi vardır.

Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etikedler kullanın.

Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır.

tr

Akünün (akü bloğu) kullanımı ve bakımı.

Akü ile çalışırken yanma, yangın, patlama, cilt yaralanması veya benzeri yaralanmalardan kaçınmak için aşağıdaki uyarılara uyun:

Aküler açılmamalı, dağıtılmamalı veya kırılmamalıdır. Aküleri mekanik çarpma ve darbelere karşı koruyun.

Aküler hasar gördüğü veya usulüne aykırı biçimde kullanıldığı takdirde zararlı buhar veya sıvılar dışarı çıkarabilirler. Bu buharlar solunum yollarını tahriş edebilir. Dışarı çıkan akü sıvısı cilt tahrışlerine veya yanmalara neden olabilir.

Aküden dışarı sızan sıvı yakınınızdaki nesnelere ulaşacak olursa, bunları kontrol edin ve sıvının temas ettiği yüzeyi temizleyin ve gerektiğiinde nesneyi değiştirin.

Aküyü sıcağa veya ateşe maruz bırakmayın. Aküyü doğrudan güneş ışını alan yerlerde saklamayın.

Aküyü ancak kullanacağını zaman orijinal ambalajından çıkarın.

Elektrikli el aletinin kendinde bir çalışma yapmadan önce aküyü aletten çıkarın. Elektrikli el aleti yanlışlıkla çalışacak olursa yaralanma tehlikesi ortaya çıkar.

Aküyü sadece elektrikli el aleti kapalı durumda iken çıkarın.

Aküyü çocuklardan uzak tutun.

Aküyü temiz tutun ve neme ve suya karşı koruyun.

Akünün ve elektrikli el aletinin kirlenen bağlantı yerlerini kuru ve temiz bir bezle temizleyin.

Sadece elektrikli el aletiniz için tasarlanmış sağlam ve çalışır durumdaki FEIN akülerini kullanım. Yanış, hasarlı, onarım görmüş, modifie edilmiş, taklit veya değişik marka akülerle çalışmak ve bunları şarj etmek yangın ve/veya patlamalara neden olabilir.

Akü şarj cihazının kullanım kılavuzundaki güvenlik talimatı hükümlerine uyun.

Tehlikeli tozlarda çalışma

Bu aletle malzemelerin kazındığı işlerde tehlikeli şlabilecek tozlar ortaya çıkar.

Orneğin asbest, asbest içeren malzemeler, kurşun içeren boyalar, metaller, bazı ahşap türleri, mineraller, taş içerikli malzemelere ait silikat parçaıkları, boya încelticiler, ahşap koruyucu maddeler, su araçlarında kullanılan zehirli koruyucu maddelere dokunmak veya bunları solumak kullanıcılarda alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına, üreme rahatsızlıklarına neden olabilir.

Tozların solunma tehlikesi yayılımla ilgilidir. Yaptığınız işte ortaya çıkan toza uygun bir emme tertibatı ve kişisel koruyucu donanım kullanın ve çalıştığınız yerin iyice havalandırılmasını sağlayın. Asbest içeren malzemelerin işlenmesini uzmanlara bırakın.

Ahşap tozu ve hafif metal tozu, kızgın malzeme tozu ile kimyasal maddelerin karışımı elverişsiz koşullarda kendiliğinden tutuşabilir ve patlamaya neden olabilir.

Çalışırken ortaya çıkan kıvılcımların toz haznelerine yönelmesini, elektrikli aletinin ve malzeme kazıma işlemi esnasında ortaya çıkan malzemenin aşırı ölçüde ısınmasını önleyin, toz haznelerini zamanında boşaltın, malzeme üreticılının tali matlarına ve ülkenüzdeki malzeme işleme yönetmeliklerine uyun.

El kol titreşimi

Bu talimatta belirtilen titreşim seviyesi EN 60745'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına altıtır. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.

Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde ergekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.

Vibrasyon emisyon değerleri

Titreşim	a
Titreşim sınıfına göre FEIN uçlarının sınıflandırılması	Değerlendirilen hızlanma*
VC0	< 2,5 m/s^2
VC1	< 5 m/s^2
VC2	< 7 m/s^2
VC3	< 10 m/s^2
VC4	< 15 m/s^2
VC5	> 15 m/s^2
Ka	1,5 m/s^2

* Bu değerler süreleri aynı olan boştaki ve tam yükteki çalışmadan oluşan bir çalışma periyoduna dayanmaktadır. Uca alt titreşim sınıfı için ekteki veri yaprağına 3 41 30 442 06 0 bakın.

Çalışırken dikkat edilmesi gereken hususlar.

Uç değiştirme (Bakınız: Sayfa 5/6).

FEIN tarafından bu elektrikli el aleti için öngörülmeyen ve tavsiye edilmeyen aksesuarı kullanmayın. Orijinal FEIN aksesuarından başka aksesuarın kullanılması elektrikli el aletinin aşırı ısınmasına ve hasar görmesine neden olur.

Keskin kesici kenarı olan bir ucu değiştirirken, ellerinizi ve kollarınızı yaralanmalara karşı korumak için koruyucu kapağı 3 21 74 011 00 0 kullanın.

Elektrikli el aletini hiçbir zaman sıkma kolu açık durumda iken çalıştırmayın. Aksi takdirde elinizin ve parmaklarınızın ezilme tehlikesi vardır.

Sıkma çeneleri alanına elinizi yaklaştırmayın. Aksi takdirde parmaklarınızın ezilme tehlikesi vardır.

Akünün bakımı.

Aküyü sadece 0°C – 45 °C (32°F – 113 °F) arasındaki akü işletme sıcaklığı arasında çalıştırın ve şarj edin. Akü sıcaklığı şarj işlemi başladığıında akü işletme sıcaklığı arasında olmalıdır.

LED gösterge	Anlamı İşlem
1 – 4 yeşil LED	Yüzde olarak şarj durumu	İşletme
Sürekli kırmızı ışık	Akü hemen hemen boş	Aküyü şarj edin
Yanıp sönen kırmızı ışık	Akü işletmeye hazır değil	Aküyü akü işletme sıcaklığı aralağına getirin, sonra şarj edin

Akünün yüzde olarak gerçek şarj durumu sadece elektrikli el aletinin motoru dorurken gösterilir. Akü derin deşarj durumunda ise elektronik sistem motoru otomatik olarak durdurur.

Kullanıma ilişkin diğer açıklamalar.

Sıkma kolunu makine çalışken kullanmayın. Aksi takdirde yaralanma tehlikesi vardır.

Elektrikli el aletini sıkma çeneleri açık ve uç olmadan çalıştırmayın! Bu, elektrikli el aletinde hasara neden olabilir.

Sıkma çeneleri uç takılmadan önce açık durumda ise, sıkma kolunu öne itin ve tekrar geri alın. Sıkma çeneleri kapanır. Uç takılabilir.

Elektrikli el aletini sadece çalışır durumda iş parçasına yöneltin.

Uç 30° kademe halinde hareket ettirilebilir ve uygun çalışma pozisyonunda tespit edilebilir.

Otomatik çalışma emniyeti şalter açık durumda iken akü takıldığında elektrikli el aletinin otomatik olarak tekrar çalışmasın önler.

Zimparalamaya ait açıklamalar.

Zımpara kağıdı ile birlikte elektrikli el aletini düz bir yüzeye kısa süre kuvvetlice bastırın ve elektrikli el aletini kısa süre açın. Bu iyi bir kavrama sağlar ve zamanından önce aşınmayı önler.

Zimpara kağıdının sadece bir ucu aşındığında, zimpara kağıdı çekilebilir ve 120° döndürülerek tekrar takılabilir. Zimpara levhasının ucu ile değil bütün yüzeyi ile çalışın. Küçük üçgen zimpara levhaları ile zımparalama yaparken yüksek titreşim frekansı (Elektronik kademesi 4 – 6), yuvarlak zimpara tablası ve büyük üçgen zimpara levhası kullanırken orta titreşim frekansı (Elektronik maks. kademe 4) seçin.

Sürekli hareket ve hafif bastırma kuvveti ile zimpara yapın. Yüksek bastırma kuvveti kazıma performansını artırmaz, tam tersine zimpara kağıdının daha çabuk aşınmasına neden olur.

Kesmeye ait açıklamalar.

Yüksek bir titreşim frekansı seçin. Her taraflarının aynı ölçüde aşınması için yuvarlak testere bıçakları gevşetilerek başka konumlarda tekrar sıkılabilir.

Kazımaya ait açıklamalar.

Orta ile yüksek titreşim frekansı aralığında çalışın.

Bakım ve müşteri servisi.

Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken toz birikebilir. Havalandırma aralıklarından kuru ve

yağsız basınçlı hava ile elektrikli el aletinin iç kısmını sık sık temizleyin.

Elektrikli el aletini saklamak üzere ucu çıkarın, germe kolunu kapatın ve ancak bundan sonra tespit elemanını içeri bastırın.

Bu elektrikli el aletinin güncel yedek parça listesini Internete www.fein.com. sayfasında bulabilirsiniz.

Aşağıdaki parçaları gerektiğinde kendiniz de

değiştirebilirsiniz:

Uçlar

Teminat ve garanti.

Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar.

Elektrikli el aletinizın teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.

Uyumluluk beyani.

FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.

Teknik belgelerin bulunduğu merkez: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Çevre koruma, tasfiye.

Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.

Aküleri sadece deşarj olmuş durumda ve çevre koruma hükümlerine uygun olarak tasfiye yapacak bir merkeze gönderin.

Tam olarak deşarj olmamış akülerde kısa devre tehlikesini önlemek üzere bağlantı fisini yapılan bantla izole edin.
