| Marca | Fein |
| Modelo | AFSC 18 QCSL |
| Tipo de produto | Ferramenta multifuncional sem fio |
| Tensão nominal | 18 V |
| Tipo de bateria | Lítio-íon |
| Ângulo de oscilação | 1,6° |
| Frequência de oscilação | Variável (posições 1 a 6) |
| Peso (com bateria) | 1,5 kg (aproximadamente) |
| Peso da ferramenta sozinha | 1,2 kg (aproximadamente) |
| Nível de pressão acústica (LpA) | Consulte o manual |
| Nível de potência acústica (LwA) | Consulte o manual |
| Valor de emissão vibratória (a) | Consulte o manual (classe de vibração) |
| Capacidade da bateria | Não especificada no manual |
| Tempo de carga | Variável conforme carregador |
| Aplicações principais | Serragem de madeira, plástico, metal (máx. 1 mm), lixamento, raspagem, remoção de juntas |
| Sistema de troca de ferramenta | Alavanca de aperto orientável (passo de 30°) |
| Exibição do estado de carga | LED (1-4 verdes: carga; vermelho: descarregado) |
| Proteção contra reinicialização | Sim |
| Placa de lixa | Usar com abrasivos adequados |
| Manutenção | Soprar ar comprimido nas fendas de ventilação |
| Peças de reposição | Disponíveis em www.fein.com |
| Garantia | De acordo com a regulamentação em vigor + garantia do fabricante |
| Temperatura de serviço da bateria | 0 °C a 45 °C |
Perguntas frequentes - AFSC 18 QCSL Fein
Perguntas dos utilizadores sobre AFSC 18 QCSL Fein
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Multiferramentas em formato PDF gratuitamente! Encontre o seu manual AFSC 18 QCSL - Fein e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AFSC 18 QCSL da marca Fein.
MANUAL DE UTILIZADOR AFSC 18 QCSL Fein
Manual de instruções original.

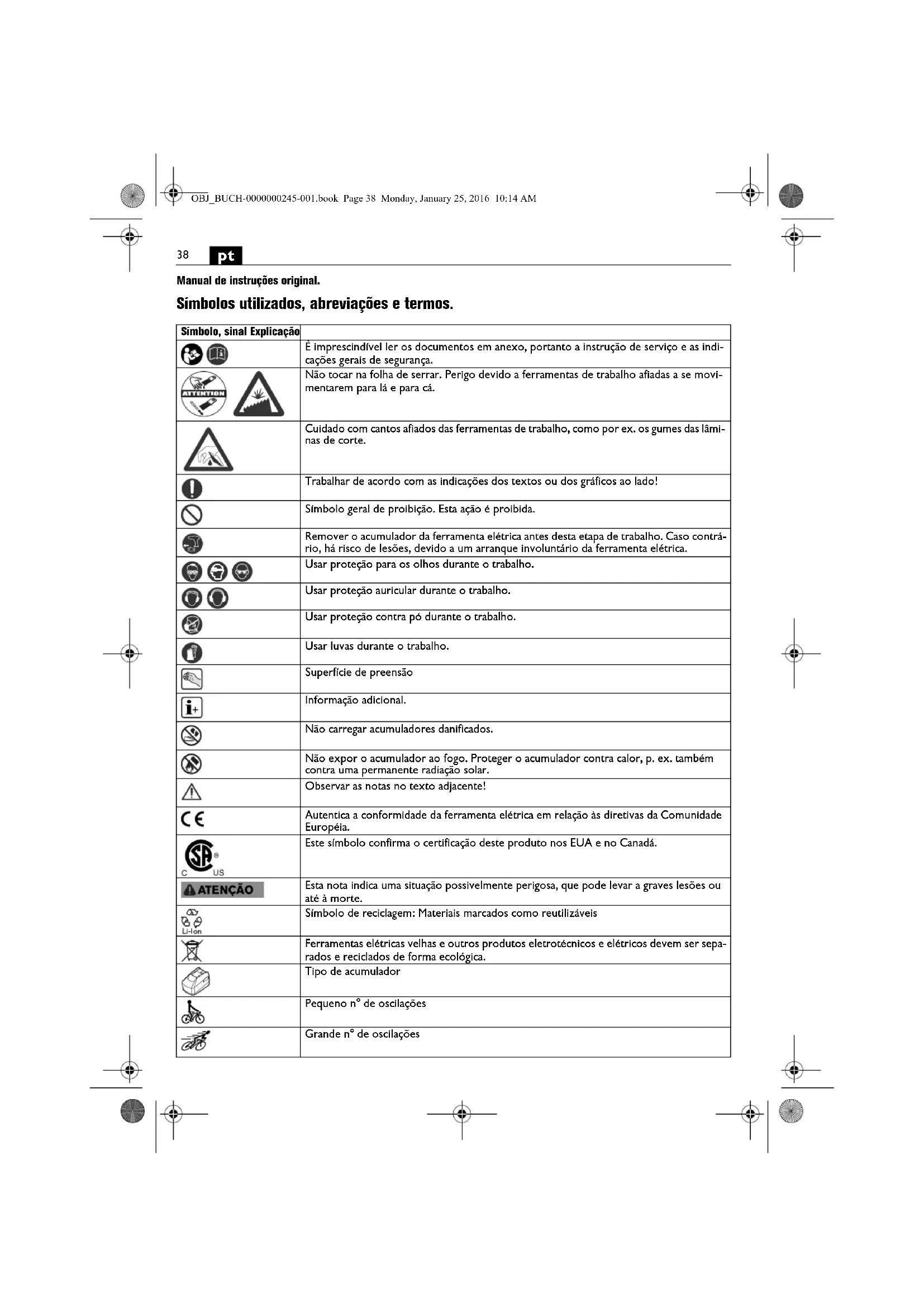

Símbolos utilizados, abreviações e termos.
| Símbolo, sinal Explicação | ||
| É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança. | ||
 |  | Não tocar na folha de serrar. Perigo devido a ferramentas de trabalho afiadas a se movimentarem para lá e para cá. |
 | Cuidado com cantos afiados das ferramentas de trabalho, como por ex. os gumes das lâminas de corte. | |
| [Y2D0] | Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! | |
| [0722] | Símbolo geral de proibição. Esta ação é proibida. | |
| [YCHH] | Remover o acumulador da ferramenta elétrica antes desta etapa de trabalho. Caso contrário, há risco de lesões, devido a um arranque involuntário da ferramenta elétrica. | |
| [DOTX] | Usar proteção para os olhos durante o trabalho. | |
| [YOXZ] | Usar proteção auricular durante o trabalho. | |
 | Usar proteção contra pó durante o trabalho. | |
| [X560] | Usar luvas durante o trabalho. | |
 | Superfície de preensão | |
| [TO4A] | Informação adicional. | |
 | Não carregar acumuladores danificados. | |
 | Não expor o acumulador ao fogo. Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar. | |
 | Observar as notas no texto adjacente! | |
 | Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Européia. | |
 | Este símbolo confirma o certificação deste produto nos EUA e no Canadá. | |
| [X430] | Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. | |
| Símbolo de reciclagem: Materiais marcados como reutilizáveis | ||
| Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos devem ser separados e reciclados de forma ecológica. | ||
| Tipo de acumulador | ||
| Pequeno n° de oscilações | ||
| Grande n° de oscilações | ||
| Sinal Unidade internacional Unidade nacional Explicação | |||
| UV V Tensão elétrica-continua | — | ||
| fHz Hz Frequência | |||
| ns | /min, min ^-1 , rpm, r/min /min Tensão atribuída | ||
| ° | ° | Ângulo de vibração | |
| kg | kg | Peso conforme EPTA-Procedure 01 | |
| kg | kg | Peso da ferramenta elétrica sem acumulaor e ferramenta e trabalho | |
| kg | kg | Peso do acumulador | |
| L_pA | dB | dB | Nível de pressão acústica |
| L_wA | dB | dB | Nível da potência acústica |
| L_pCpeak | dB | dB | Máximo nível de pressão acústica |
| K... | Aceleração | ||
| a | m/s ^2 | m/s ^2 | Valor de emissão de oscilações conforme EN 60745 (soma dos vetores das três direções) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unidades básicas e deduzidas do sistema de unidades internacional SI. | |
Para a sua segurança.
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções.
O desrespeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as "Indicações gerais de segurança"
(número de documento 3'41 30 054 06 1) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida.
Observar também as respectivas diretivas de proteção de trabalho.
Finalidade da ferramenta:
oscilador manual para a aplicação sem adução de água em áreas protegidas contra intempéries, com as ferramentas de trabalho e com os acessórios homologados pela FEIN.
AFSC18Q(SL):
- para serrar madeira, plástico, plástico reforçado com fibras de vidro (GFK) e para serrar chapas (máx. 1 mm)
- separar juntas de ladrilhos e raspar colas de ladrilhos ou restos de alcatifas
Indicações especiais de segurança.
Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deverá sempre segurar o aparelho pelas superfícies isoladas do punho. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico.
Utilizar pinças para ou um outro método prático para fixar a peça a ser trabalhada a uma base firme. Se a peça a ser trabalhada só for segurada com as mãos ou apoiada contra o corpo, ela se encontrará numa posição instável de modo que poderá ocorrer uma perda de controlo.
Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica.
Segurar a ferramenta elétrica de forma segura, de modo que o seu corpo, especialmente ao trabalhar com as ferramentas de trabalho alinhadas na área do punho, como lâminas de serra ou ferramentas de corte, não possa jamais entrar em contacto com a ferramenta de trabalho. O contacto de gumes ou de cantos aflados pode levar a lesões.
Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos protetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração devem ser capazes de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.
Não apontar a ferramenta elétrica na sua direção, nem na direção de outras pessoas ou animais. Há perigo de lesões devido a ferramentas de trabalho afiadas ou quentes.
pt
É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar placas adesivas.
Limpar em intervalos regulares as aberturas de ventilação da ferramenta elétrica com ferramentas não-metálicas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos elétricos.
Utilização e tratamento do acumulador (bloco de acumulador).
Para evitar perigos como queimaduras, incêndio, explosão, lesões na pele e outras lesões durante o manuseio do acumulador, devem ser observados as seguintes indicações:
Os acumuladores não devem ser desmontados, abertos nem decompostos. Os acumuladores não devem ser expostos a golpes mecânicos. Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores e líquidos nocivos. É possível que os vapores irritem as vias respiratórias. Líquido do acumulador a escapar pode levar a irritações da pele ou queimaduras.
Se o líquido que escapa do acumulador danificado entrar em contacto com objetos que se encontrem por perto, deverá controlar os devidos objetos e, se necessário, limpá-los ou substituí-los.
Não expor o acumulador a calor nem a fogo. Não armazenar o acumulador sob direta incidência de raios solares. Só retirar o acumulador da embalagem original quando ele for utilizado.
Antes de trabalhos na ferramenta elétrica, deverá retirar o acumulador da ferramenta elétrica. Há risco de lesões, se a ferramenta elétrica arrancar involuntariamente.
Só retirar o acumulador com a ferramenta elétrica desligada.
Mantenha os acumuladores fora do alcance de crianças. Manter o acumulador limpo e protegido contra humidade e água. Limpar as conexões sujas do acumulador e da ferramenta elétrica com um pano seco e limpo.
Só utilizar acumuladores FEIN originais intactos, destinados para a sua ferramenta elétrica. Ao trabalhar ou ao carregar com acumuladores falsos, danificados, reparados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão.
Seguir as indicações de segurança que se encontram na instrução de serviço do carregador do acumulador.
Manuseio de pós nocivos
Durante processos de desbaste de material são produzidos pós que podem ser nocivos à saúde.
O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de substâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar reações alérgicas em pessoas e/ou doenças das vias respiratórias, cancro e danos de reprodução. O risco devido à inalação de pós depende da exposição. Utilize uma aspli ração apropriada para os pó produzido, assim como um equipamento de proteção pessoal e assegure uma boa ventilação do local de trabalho. O processamento de materiais que contêm asbesto só deve ser realizado por pessoal especializado.
Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e substâncias químicas possam se inflamar ou causar uma explosão. Evite voo de faíscas na direção do contentor de pó, assim como o sobreaquecimento da ferramenta elétrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as diretivas para os materiais a serem trabalhados, vigentes no seu país.
Vibração da mão e do braço
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho.
Para uma avaliação exata do impacto de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.
Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Valores de emissão para vibração
| Vibração | |
| Classificação das ferramentas FEIN de acordo com a classe de vibrações | Aceleração avaliada* |
| VC0 | < 2,5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | >15 m/s^2 |
| Ka | 1,5 m/s^2 |
* Estes valores têm como base um ciclo de trabalho com períodos idênticos de funcionamento em vazio e em plena carga. A respectiva classe de vibração atribuída à ferramenta elétrica é Indicada na folha 3 41 30 442 06 0 em anexo.
pt
Instruções de serviço.
Substituição de ferramenta (veja páginas 5/6).
Não utilizar acessórios, que não foram especialmente previstos e recomendados pela FEIN para esta ferramenta elétrica. Se não forem utilizados os acessórios originais da FEIN, a ferramenta elétrica será sobreaquecida e destruída.
Ao mudar uma ferramenta de trabalho com gumes afiados é necessário usar a cobertura 3 21 74 011 00 0 para proteger as mãos e os braços contra ferimentos.
Não ligar a ferramenta elétrica com a alavanca de aperto aberta. Caso contrário, há risco da mão e os dedos serem esmagados.
Não enfiar as mãos na área dos mordentes. Caso contrário, há risco dos dedos serem esmagados.
Manuseio com o acumulador.
O acumulador só deve ser utilizado e carregado numa faixa de temperatura operacional de 0 °C - 45 °C (32 °F - 113 °F). Antes do processo de carga é necessário que a temperatura do acumulador esteja na faixa de temperatura operacional do acumulador.
| Indicação LED | Significado Ação | |
| 1 – 4 LEDs verdes | Estado de carga porcentual | Funcionamento |
| Luz contínua vermelha | O acumulador está quase vazio | Carregar o acumulador |
| Luz vermelha intermitente | O acumulador não está pronto para funcionar | O acumulador deve estar na sua faixa de temperatura operacional antes de ser carregado |
O verdadeiro porcentual do estado de carga do acumulador só é indicado quando o motor da ferramenta elétrica está parado.
Se houver uma descarga total do acumulador, a eletrónica pára automaticamente o motor.
Outras indicações de comando.
Não acionar a alavanca de aperto com a máquina em funcionamento. Caso contrário há perigo de ferimentos.
Não operar a ferramenta elétrica com os mordentes abertos, sem ferramentas de trabalho inseridas! Isto poderia causar danos na ferramenta elétrica.
Se os mordentes forem abertos antes da ferramenta de trabalho ser inserida, se deve girar a alavanca de aperto para frente e de volta para trás. Os mordentes estão fechados. A ferramenta de trabalho pode ser inserida.
Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada.
A ferramenta de trabalho pode ser deslocada em passos de 30° e pode ser fixa numa posição de trabalho mais propícia.
O bloqueio de auto-arranque evita que a ferramenta eléctrica possa arrancar automaticamente, se o acumulador estiver encaixado e o interruptor estiver desligado.
Indicações para lixar.
Premir a ferramenta elétrica com a folha de lixa, brevemente e com força, sobre uma superfície plana e ligar a ferramenta elétrica por instantes. Este procedimento assegura uma boa aderência e evita um desgaste antecipado.
Se apenas uma ponta da folha de lixa estiver gasta, poderá removê-la, girá-la 120° e recolocá-la.
Trabalhe com toda a superfície da placa abrasiva, não apenas com a ponta.
Ao lixar com pequenas placas abrasivas triangulares, selecione uma alta frequência de oscilação (eletrónica, nível 4 – 6), ao utilizar a placa abrasiva redonda e a placa abrasiva triangular, selecione uma frequência de oscilação média (eletrónica no máx. no nível 4).
Lixar com movimentos uniformes e com leve pressão. Pressão excessiva não aumenta o desbaste, apenas ace-lera o desgaste da folha de lixa.
Indicações para serrar.
Seleccionar uma alta frequência de vibrações. Folhas de serra redondas podem ser soltas e fixas numa outra posição para se desgastarem uniformemente.
Indicações para raspar.
Selecionar uma frequência de vibrações média a alta.
Manutenção e serviço pós-venda.
No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferramenta
elétrica. Soprar frequentemente o interior da ferramenta elétrica, pelas aberturas de ventilação, com ar comprimido seco e livre de óleo.
Remover a ferramenta de trabalho para guardar a ferramenta elétrica, fechar a alavanca tensora e só agora premir o elemento de fixação.
A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com.
As seguintes peças podem ser substituídas pelo utente: Ferramentas de aplicação
Garantia de evicção e garantia.
A garantia de evicção para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferramenta elétrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.
Declaração de conformidade.
A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço. Documentação técnica em: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
42
pt
Proteção do meio ambiente, eliminação.
Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica.
Os acumuladores só devem ser eliminados corretamente se estiverem completamente descarregados.
No caso de acumuladores que não estiverem completamente descarregados, os contactos deverão ser isolados preventivamente com fitas adesivas de modo que não ocorram curto-circuitos.
