NÁVOD NA OBSLUHU BD 4335 C Ep Kärcher

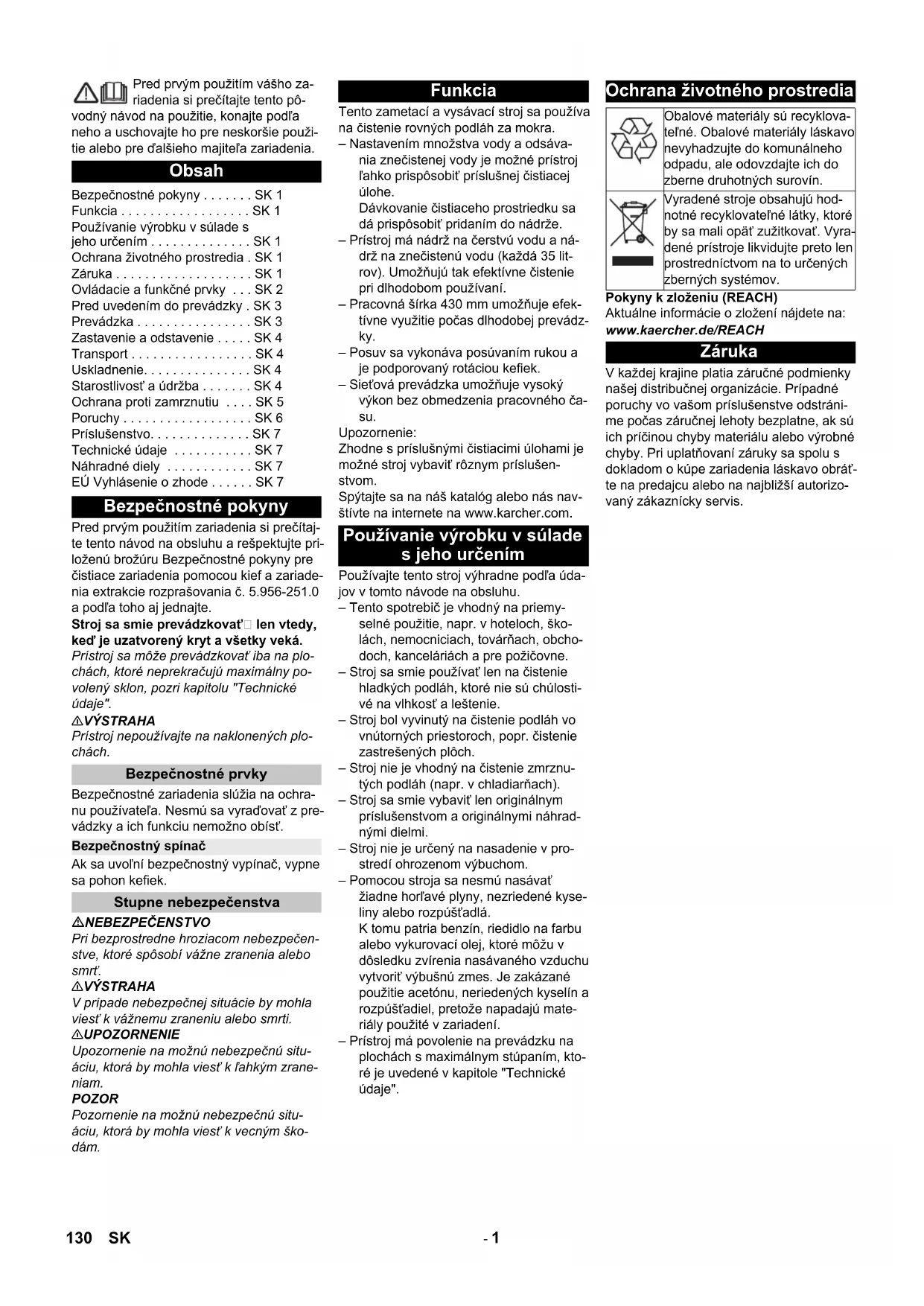

Používanie vyrobku v súlade s

jeho urcenim SK 1

OchranaŽivotného prostredia. SK 1

Zaruka SK 1

Ovladacie a funkcné privky ... SK 2

Pred uvedenim do prevadzky. SK 3

Prevadzka SK 3

Zastavenie a odstavenie. . . . SK 4

Transport. SK 4

Uskladnenie. SK 4

Pristroj sa moze prevadzkovat iba na plochach, ktoré neprekracuju maximány povoleny sklon, pozri kapitolu "Technické udaje".

△VYSTRAHA

Pristoj nepoužívajte na naklonenych plochach.

Bezpečnostné prvky

Bezpečnostné zariadenia slúžia na ochranu používată. Nesmú sa vyradovat' z prevádžky a ich funkciu nemožno obist'.

Bezpečnostné spinač

Pri bezprostredne hroziacom nebezpečenstve, ktoré sposobi vázne zranenia alebo smrt.

VYSTRAHA

V priade nebezpečnej situácie by mohla viest' k váznemu zraneniu alebo smrti.

UPOZORNENIE

Upozomenie na moznu nebezpechnu situaciu, ktora by mohla viest'k lakhym zraneniam.

POZOR

-Posuv sa vykonáva posúvaním rukou a je podporovany rotáciou kefiek.

• Sietová prevadzka umoznije vysoký vykon bez obmedzenia pracovného casa.

Upozomenie:

Zhodne s prisluşnymi Čiustacimi ulohami je mozné stroj vybavit roznym prisluşenstvom.

Spytajte sa na nás katalóg alebo nás navstíve na internete na www.karcher.com.

Používanie výrobku v súlade s jeho určením

Používajte tento stroj výhradne podfra udajov v totom námode na obsluhu.

• Tento spotrebič je vhodný na priemyselné použitie, napr. v hoteloch, skolách, nemocniciach, tovarnach, obchodoch, kanceláriach a pre požicovne.
• Stroj sa smie používat' len na Čistenie hladkych podláh, ktoré nišu chúlosti-ve na vhlkost' a lestenie.
• Stroj bol vyvinuty na Čistenie podláh vo vnutornych priestoroch, popr. Čistenie zastresenych ploch.
• Stroj nie je vchodný na cistenie zmrznú-tych podláh (napr. v chladiarñach).
  Stroj sa smie vybavit len originnym prfslusenstvom a originynymi nahradnymi dielmi.
• Stroj nie je urceny na nasadenie v prostre di ohrozenom vybuchom.
• Pomocou stroja sa nesmú nasávat' ziadne horlavé plyny, nezriedené kyseliny alebo Rozpušťadla.

K tomu patria benzin, riedidlo na farbu alebo vykurovací olej, ktoré možu v dosledku zvirenia nasávaného vzduchu vytvorit yvušnu zmes. Je zakazané použitie acetónu, neredenych kyselín a Rozpustadiel, pretoze napadaju materialy použite v zariadeni.

• Pristroj ma povolenie na prevadzku na plochach s maximnym stupanim, ktoRé je uvedene v kapitole "Technické udaje".

OchranaŽivotného prostredia

Obalove materialy su recyklovatafne. Obalove materialy laskavo nevyhadzujte do komunalneho opadu, ale odovzdajte ich do zberne druhotnych surovín.

Vyradène stroje obsahuju hodnotné recyklovatelné látky, ktoré by sa mali opāt' zužitkovat'. Vyradène pristroje likvidujte preto len prostrednictvom na to určenych zberných systémov.

V kazdej krajine platia zaručné podmienky našej distribučnej organizácie. Prípadné poruchy vo vašom príslušenstve odstránime počas zaručnej leholy bezplatne, ak su ich prićinou chyby materialu alebo vyrobné chyby. Pri uplatnovani zarukey sa spolu dokladom o kupe zariadenia laskavo obratte na predajcu alebo na najblžsí autorizovany zákaznicky servis.

Ovladacie a funkné prvky

1 Filtracné sito
2 Bezpečnostné spinace
3 Vypustacia hadica na znečistenu vodu s davykovacim zariadenim
4 Upevnovacia lista pre Homebase
5 Plavak
6 Nádrž na Čistú vodu
7 Uzáver nádrze na cistú vodu
8 Zliabok drziaka
9 Cistiaca hlava
10 Kefka na kotuce
11 Plniaci otvor nadrze na cistu vodu
12 Rukovat na vymenu kefy
13 Nádrž znečistenej vody
14 Zobrazenie stavu naplinia cistou vodou
15 Otočná rukovat na sklondenie nasavacieho nosnika
16 Vyškovo nastavitelný nasévaci nadstavec*

17 Kridlove matice na upevnenie sacej nadstavby
18 Saci nadstavec
19 Vysávacia hadica
20 Regulačná hlava množstva vody
21 Sietovy kabel so sietovou zastrckou
22 Páka spustenia sacej nadstavby
23 Ovladacif panel
24 Posuvná rukovat
25 Odstavná plocha pre Čistiacu supravu „Homebase Box"
26 Kryt nadrze znečistenej vody
* nie je v rozsahu dodávky

Farebné oznacenie

-Ovladacie prvky pre cistiaci proces su zlté.
-Ovladace prky pre udrzbu a servis su svetlosive.

Ovladaci panel

1 OFF

Pristroj je vypnuty.

2 Normaly rezim

Podlaha sa cisti za mokra a nasava sa zneciistena voda.

3 Intenzívny režim

Podlaha sa cistf za mokra a necha sa posobit cistiaci prostriedok.

4 Vysavaci rezim

Odsavanie znečistenej vody.

5 Prepinač vyberu programu
6 Kontrolna lampa napajania napatim Svieti pri zastrcenej sie'tovej zastrcke a prilozenom sie'tovom napati.

Symboly na pristroji

Siet'ová zástrčka

Bod upevnenia

Držiak na mop **

Stav náplne nádoby načistú vodu 25%

Rukovát na výmenu kefy

Páka spustenia sacej nadstavby

Vypúšťací otvor nádoby na Čerstvú vodu

Vypúšťacia hadica znečistenej vody

** Volba

Pred uvedenim do preváźky

Vylozenie

Zdvihnite v pocte osob pristroj z palety a polozte ho na podlahu.

Namontovanie sacieho nadstavca

Sacnadstavec nasadte do zavesenia nadstavca tak,aby profilovy plech lezal nad zavesenim.
Dotiahnite kridlové matice.

Nasadte saciu hadicu.

Prevádzka

NEBEZPECENSTVO

Používanie Čistiaci	prostriedok
Čistenie všetkých podlach s odolnost'u voči vode	RM 746 RM 780
Čistenie leštených povrchov (napr. granit)	RM 755 es
Čistenie a základné Čistenie priemyselných podláh.	RM 69 ASF
Čistenie a základné Čistenie jemnej kameninovej dlžby	RM 753
Čistenie obkladačiek sociál- nych zariadení	RM 751
Čistenie adezinfekcia so- cialnych zariadení	RM 732
Odstrányenie vrstvy všetkých podláh odolných voči alká- liám (napr. PVC)	RM 752
Odstrányenie vrstvy podlavy z linolea	RM 754

Pri nedostatočnom vysledku vysávania je možné zmenit sklon priameho sacieho nadstavca.
Nastavte otočnú rukovat' na sklonenie nasávacieho nosíka.

Vyska

Pomocou vyskového nastavenia sa ovplyvnije ohybanie sacich celusti pri kontakte s podlahou.

PrestavujtePokusnevyskovootocné rukovate,kymsanedesiohne Najlepsi vysledokodsavia.

Cistenie

POZOR

Nebezpečenstvo poskodenia povrchu podlavy. Zariadenie neprevádkujte na mieste.

Zaveste koniec predllovacieho kablana hak uvo'nenia tahu.
Spoje sietovu zastrku pristroja s predlžovacou snúrou.
Sietov zastru predllovacej snury zastrte do zasuvky.
Otočte prepínač cistiaceho programu na požadovany cistiaci program.
Stlacte bezpecnostny spinac.

Spustenie sacieho nadstavca

• Na cistenie dlazdickovych podlah na stavte priamy saci nadstavec tak, aby cistenie nebolo vykonavane vpravom uhle ku sparam.
• Na zlepsenie vysledku odsavania je mozné nastavit sikmu polohu a sklon sacieho nadstavca (pozri "Nastavenie sacieho nadstavca").
  -Ak je nadrz na znečistenu vodu plna, uzatvori plavák saci otvor a SACIA turbina beží so zvyšenými otáčkami. Vypni-te v tomto pripad e vysavanie a presn'te nadrz na znečistenu vodu na vyprázdnenie.

Zastavenie a odstavenie

Vypustenie špinavej vody

△VYSTRAHA
Dodrziavaje miestne predpisy na upravu odpadovych vod.
Vyberte vypustaciu hadicu z drziaka a spustite ju nad vchodné zberné zariadenie.

Stlačte alebo prelomte dávkovacie za-riadenie.
Otvorte veko davykovacieho zariadenia.
Vypustite znečistenu vodu - množstvo vody reguljte prostrednictvom stlachenia alebo prelomenia.
→ Nádrž na znečistenu vodu vypláchnite Čistou vodou.

Vypustenie cistej vody

Odkrutkujte uzaver nadrze na cerstvu vodu.

Transport

ANEBEZPECENSTVO

Nebezpecenstvo zranenia! Pri nakladani a skladani sa zariadenie smie pristroj prevadzkovat'len na stipaniach do maximalej hodnoty (pozuri "Technické udaje"). Chodte pomaly. UPOZORNENIE
Nebezpečenstvo zranenia a poskodenia! Pri prepravovani pristroja zohladnite jeho hmotnost'.
Stlače posuvný strmen smerom nadol a zariadenie posuñte.

Pri preprave vo vozidlach zariadenie zaistite proti zośmyknutiu a prevrateniu podla platnych smernic.

Uskladnenie

△UPOZORNENIE

Nebezpecenstvo zranenia a poskodenia! Pri uskladneni pristroja zohladnite jeho hmotnost'.

Toto zariadenie sa smie uschovavat'len vo\nvnutri.

Vymena alebo otočenie sacich stierok

1 Značka opotrebenia

2 Vysávacia hubica

Nasavacie prisavyka musia vymenit alebo otocit, ak su opotrebované az po značku opotrebenia.

Zlozte saci nadstavec.
Vyskrutkujte hviezdicovy drziak.

Stiahnite umelohmotné diely.
Stiahnite sacie stierky.
Nasuhte nové alebo otočné nasávacie prisavky.
Nasuţe umelohmotné diely.
Zaskrutkujte a pavne dotiahnite križové rukováte.

Vymena kotucovej kefy

Zatlacte pristroj za posuvnrukovat dole, tym sa zdvihne cistiaca hlava.
Pedal ymeny kefy zatlacte cz odpor dozadu smerom dole.

Tahajte pristroj dozadu,aby bola prisupnakotucova kefa.
Polozte novu kotucov kefu pred pri-stroj na podlahu.
Nabehnite pristrojom so zdvihnutou cistiacou hlavou na novu kotucov kefu aspustite cistiacu hlavu. Kefa zapadne do pohonu kefy.

Odoberte nadrz na znečistenu vodu

Vypustite znečistenu vodu.

Odklopte nadrz na znečistenu vodu a postavte ju na bok.

Zmluva o udrzbe

Pre spo'ahlivu prevadzku stroja mozte uzavriet's prislu'snou predajnou organizaccie firmy Karchen zmluvy o udrzbe.

Ochrana proti zamrznutiu

Pri nebezpecensve mrazu:

Vypustite nadrz s cistou a zneciistenou vodou.
Stoj odstavte v miestnosti chranenej pred mrazom.

Poruchy

NEBZPECENSTVO

Nebezpecenstvo zranenia!Pred začatim vsetkych prac na pristroi otočte prepinač volby programu do polohy,OFF" a vytiahnite sietovú zástrčku.
Vypustite a zlikvidujte znečistenu a zvyšnú Čistu vodu.

Porucha Odstrányenie
Stroj sa nedá našartovat'	Nastavte vypínačs vol'bami programov na požadovaný program.
	Stlačte bezpečnostný spínač.
	Zasuţe sietovú zástrčku do zásuvky.Svietri kontrolné lampa napájania napātim?
Nedostatočné množstvo vody	Skontrolujte stav Čistej vody, v prípade potreby doplěte nádrž.
	Zvýšte množstvo vody regulačnám tlacidlom Zvýšenie množstva vody.
	Sito vyčistète.
Nedostatočné sací výkon	Vyčistète a skontrolujte tesnenie medzi nádržou na znečistenú vodu a vekom, Či tesní a popr. ho vyměnte.
	Skontrolujte tesnenia medzi nádržou na opdavovú vodu a Čerstvú vodu na možné poškodenie, v prípade potreby vyměnte.
	Nádrž na znečistenú vodu je plné, odstavte prístroj a vyprázdnite nádobu na znečistenú vodu.
	Vyčistète filtračné sitko.
	Vyčistète sacie prúžky na sacej lište a v prípade potreby ich vyměnte.
	Skontrolujte, Či je zavreté veko na vypúšťacej hadici z nádrže na špinavú vodu.
	Skontrolujte nastavenie sacej lišty.
	Skontrolujte saciu hadicu, Či ne je upchatá. V prípade potreby vyčistète.
	Skontrolujte saciu hadicu, Či je utesnená. V prípade potreby ju vyměnte.
Nedostatočné výslédok Čistenia	Skontrolujte opotrebovanie kefy, v prípade potreby ju vyměnte.
Sacia turbína nebeží kruhovým chodom	Plavák vyčistète.
Kefa sa neotáča Skontrø	Uvol'nite bezpečnostný spínač.Chvífu počkajte.Stlačte bezpečnostný spínač.
Vibrácie pri Čisténí Pripadne použite mäkšie kefky.
Pri poruchách, ktoré nie je možné odstránit' pomocou tejto tabul'ky, zavolajte servisné službu.

Prislušenstvo

Názov Čís. dielu Popis
Kotúčová kefa, Červená (stredná, štandard) 4.905-022.0 Na použivanie pri všetkůch bežněch Čistiacich ulohách.
Kotúčová kefa, prírodná (mäkká) 4.905-023.0 Z prírodných vlákien na Čistenie a leštenie.
Kotúčová kefa, Čierna (tvrdá) 4.905-025.0 Pre silné znečistenie a základné Čistenie. Iba na necitlivé po-vrchy.
Rotačný tanier s tlmičom 4.762-533.0 Na Čistenie s kotučni. S rychlou vy mennou spojkou a Center-lock.
Leštiaca vložka, biela 6.369-469.0 Na leštenie podláh.
Kotúčová vložka, Červená (stredne mäkká) 6.369-470.0 Na Čistenie a leštenie všetkůch podláh.
Kotúčová vložka, zelená (stredne tvrdá) 6.369-472.0 Na Čistenie silno znečisténych podláh a na základné Čistenie.
Kotúčová vložka, Čierna (tvrdá) 6.369-473.0 Pri silno usadenej nečistote na základné Čistenie.
Leštiaca vložka, béžová (podiel prírodných vlákien) 6.371-081.0 Na leštenie a obnovenie tvrdých a elastických povrchov.
Sací nadstavec, 850 mm, rovný 4.777-401.0
Sací nadstavec, 850 mm, ohnutý 4.777-411.0
Śuprava Homebase Box 4.035-406.0
Držiak na mop 9.753-023.0

Technické udaje

EU Vyhlásenie o zhode

Tymto vyhlasujeme, ze dalej označený stroj zodpovedá na základe jeho koncepcie a konstrukcie a takisto vyhotovenia, ktoré sme dodali, prisluzném základném poziadavkám na bezpečnost' a ochranu zdravia uvedenym v smerniciach EU. Pri zmene stroja, ktorá nebola nami odsúhlaséná, stráca toto prehlasenie svoju platnost'.

Vyrobok: Cisti podlach

Typ: 1.127-xxx

1.515-xxx

Prisluşne Smernice EU:

Uplatnované národné normy:

Podpisani Jednaju z poverenia a s plnou mocou predstavenstva.

H.Jenner

Osoba zodpovedná za Dokumentáci:

S. Reiser

Alfred Kärcher SE & Co. KG
