NÁVOD NA OBSLUHU GHB 760 A ATIKA

Originálný návod na použitie Strana 92 Nožnice nesmiete uvádzať do prevádzky bez prečítania tohto návodu a rešpektovania všetkých udaných pokynov a prístroj musí byť kompletne a správne zmontovaný.

Proveďte kontrolu napnutí.

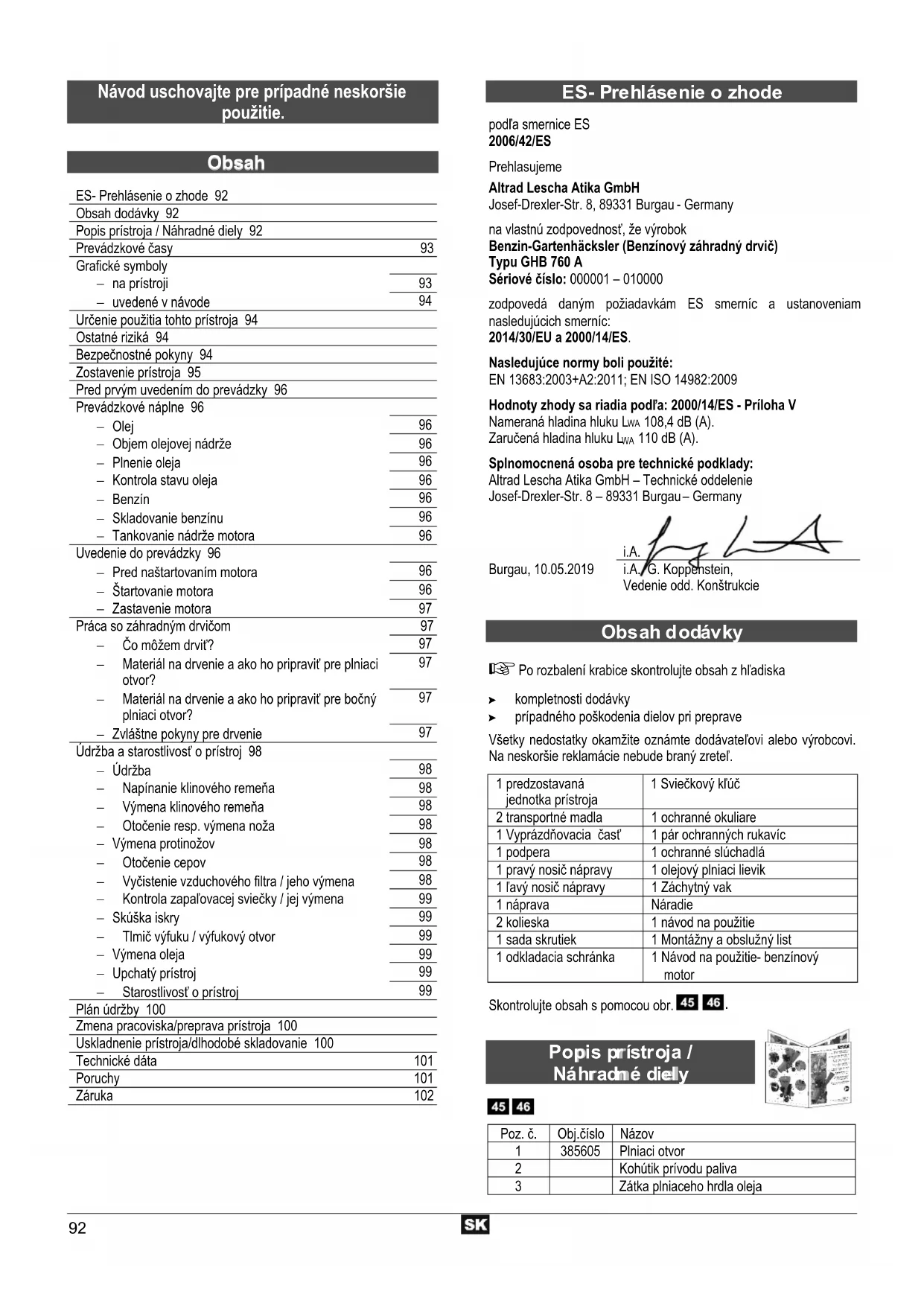

ES- Prehlásenie o zhode 92 Obsah dodávky 92 Popis prístroja / Náhradné diely 92 Prevádzkové časy 93 Grafické symboly na prístroji

Určenie použitia tohto prístroja 94 Ostatné riziká 94 Bezpečnostné pokyny 94 Zostavenie prístroja 95 Pred prvým uvedením do prevádzky 96 Prevádzkové náplne 96 Olej

Objem olejovej nádrže

Uvedenie do prevádzky 96 Pred naštartovaním motora

Práca so záhradným drvičom 97 Čo môžem drviť?

Materiál na drvenie a ako ho pripraviť pre plniaci otvor?

Materiál na drvenie a ako ho pripraviť pre bočný plniaci otvor?

Údržba a starostlivosť o prístroj 98 Údržba

Napínanie klinového remeňa

Výmena klinového remeňa

Otočenie resp. výmena noža

Vyčistenie vzduchového filtra / jeho výmena

Kontrola zapaľovacej sviečky / jej výmena

Starostlivosť o prístroj

Plán údržby 100 Zmena pracoviska/preprava prístroja 100 Uskladnenie prístroja/dlhodobé skladovanie 100 Technické dáta 101 Poruchy 101 Záruka 102

podľa smernice ES 2006/42/ES Prehlasujeme Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany na vlastnú zodpovednosť, že výrobok Benzin-Gartenhäcksler (Benzínový záhradný drvič) Typu GHB 760 A Sériové číslo: 000001 – 010000 zodpovedá daným požiadavkám ES smerníc a ustanoveniam nasledujúcich smerníc: 2014/30/EU a 2000/14/ES. Nasledujúce normy boli použité:

EN 13683:2003+A2:2011; EN ISO 14982:2009

Hodnoty zhody sa riadia podľa: 2000/14/ES - Príloha V Nameraná hladina hluku L

Po rozbalení krabice skontrolujte obsah z hľadiska kompletnosti dodávky prípadného poškodenia dielov pri preprave Všetky nedostatky okamžite oznámte dodávateľovi alebo výrobcovi. Na neskoršie reklamácie nebude braný zreteľ. 1 predzostavaná jednotka prístroja 1 Sviečkový kľúč 2 transportné madla 1 ochranné okuliare 1 Vyprázdňovacia časť 1 pár ochranných rukavíc 1 podpera 1 ochranné slúchadlá 1 pravý nosič nápravy 1 olejový plniaci lievik 1 ľavý nosič nápravy 1 Záchytný vak 1 náprava Náradie 2 kolieska 1 návod na použitie 1 sada skrutiek 1 Montážny a obslužný list 1 odkladacia schránka 1 Návod na použitie- benzínový motor Skontrolujte obsah s pomocou obr.

Poz. č. Obj.číslo Názov 1 385605 Plniaci otvor 2 Kohútik prívodu paliva 3 Zátka plniaceho hrdla oleja93 Poz. č. Obj.číslo Názov 4 Výpustná skrutka oleja 6 385655 Sito vyhadzovania 7 375654 Vyhadzovač 8 Transportné madlá 9 3856011 Odkladacia schránka 10 385612 Os 11 385613 Koliesko 12 385656 Podpera 13 Poháňané remence 14 385616 Klinový remeň 15 Remence motora 16 385651 Remeňový kryt 17 385619 Nôž 18 385620 Protinôž 19 Krycia klapka 20 Kryt vzduchového filtra 21 359538 Vzduchový filter 21A Penový filter 21B Kartónový filter 22 Madlo štartovacieho lanka 23 Štartovacie lanko 24 Regulátor plynu 25 Páčka sýtiča 26 359539 Zapaľovacia sviečka 27 Koncovka zapaľovacej sviečky 28 359535 Zátka benzínovej nádrže 29 359536 Benzínový filter 30 Vypínač motora 31 385622 Bočný plniaci otvor 32 Tesnenie 33 Doska vzduchového filtru 34 385623 Poistné perko 35 385624 Čap 36 Trubkový kľúč na sviečku 37 385625 Ľavý osový nosič 38 385625 Pravý osový nosič 39 385626 Dištančná trubička 40 385627 Kryt na kolečka 41 Tlmič výfuku/výfukový otvor 42 385628 Ochrana pred postriekaním (plniaci otvor) 43 385631 Ochrana pred postriekaním (bočný plniaci otvor) 44 385602 Bezpečnostná nálepka 1 45 385603 Bezpečnostná nálepka 2 46 382316 Bezpečnostná nálepka 3 47 385604 Bezpečnostná nálepka 4 48 385663 Benzínový motor 49 Ochranná clona (bezpečnostné vypínanie) 50 Bezpečnostné vypínanie Objednávka náhradných dielov Náhradné diely obdržíte u svojho predajca alebo u výrobcu Požadované údaje pri objednávke náhradných dielov Farba prístroja Náhradný diel č./označenie požadovaný počet kusov Typ/Model drviča Príklad oranžový drvič, 385654 / Vyhadzovač, 1, GHB 760 A

Pred uvedením prístroja do prevádzky si prečítajte návod na použitie a bezpečnostné pokyny a riaďte sa nimi. Pred opravami, údržbou a čistením prístroja vždy vypnite motor a odpojte káblovú koncovku od sviečky. Pri prevádzke prístroja hrozí nebezpečenstvo poranenia vylietajúcimi časticami drveného materiálu. Preto sa v pracovnom okruhu nesmú zdržiavať žiadne osoby, ktoré nie sú zúčastnené na práci, rovnako ako domáce či úžitkové zvieratá. Dajte pozor na rotujúce nože prístroja. Ruky a nohy nedávajte do otvorov. Nebezpečenstvo otravy výfukovými splodinami. Prístroj neštartujte a nenechávajte bežať v uzavretých priestoroch i keď máte otvorené okná a dvere. Dávajte pozor na horúce povrchy prístroja- nebezpečenstvo popálenia. Povrch prístroja môže byť horúci i po ukončení práce a vypnutí prístroja ešte nejaký čas. Pri práci vždy používajte ochranné okuliare a ochranu uší! Noste ochranné rukavice! Chráňte prístroj pred vlhkosťou! Nesiahajte do plniacich otvorov. Je zakázané ochranné a bezpečnostné prvky na prístroji odstraňovať alebo upravovať. Benzín a olej sú horiace látky a môžu explodovať. Pri práci je zakázané používať otvorený oheň, otvorené svetlo a fajčiť. Benzínový kohútik uzavretý- OFF Benzínový kohútik otvorený- ON Minimálna rýchlosť otáčok Maximálna rýchlosť otáčok

Poloha sýtiča Motor vypnutý OFF Motor zapnutý ON Výrobok zodpovedá daným špecifickým požiadavkám EU smerníc pre tieto produkty.94

Hroziace nebezpečenstvo alebo nebezpečná situácia. Zanedbanie týchto pokynov Vám môže privodiť zranenie alebo spôsobenie vecných škôd.

Dôležité pokyny, ako s prístrojom zaobchádzať. Pri nedodržaní týchto pokynov môžete spôsobiť poruchu prístroja. Pokyny na používanie prístroja. Tieto rady Vám pomôžu optimálne využívať všetky funkcie prístroja. Montáž, obsluha a údržba. Tu je Vám podrobne vysvetlené, čo všetko máte s prístrojom urobiť.

K určeniu pôsobnosti prístroja patrí drvenie vetiev všetkého druhu Plniaci otvor: do 10 mm priemeru(závislé od tvrdosti dreva a jeho čerstvosti) Bočný plniaci otvor: do 76 mm priemeru (závislé od tvrdosti dreva a jeho čerstvosti). zvädnutých, vlhkých, už niekoľko dní starých záhradných odpadov. Výslovne vylučujeme drvenie skla, kovov, plastových tašiek, koreňov s hlinou, kuchynských odpadov, kameňov , umelých hmôt. Z materiálu, určeného na drvenie, je potrebné odstrániť všetky kovové časti (klince atď.) Neštartujte prístroj v uzavretých alebo zle vetraných priestoroch - nebezpečenstvo otravy výfukovými splodinami. Prístroj nepoužívajte v blízkosti explozívnych látok a taktiež na daždi. K určeniu pôsobnosti prístroja patrí aj dodržiavanie predpísaných pokynov od výrobcu, ktoré sa týkajú prevádzky, údržby či opráv a dodržaní v návode uvedených bezpečnostných pokynov. Každé iné použitie prístroja, ktoré prekračuje tu uvedené pokyny, je hodnotené ako prekročenie určenia pôsobnosti prístroja a za takto spôsobené škody všetkého druhu výrobca nepreberá zodpovednosť. Všetky riziká v týchto prípadoch nesie užívateľ. Svojvoľné zmeny na prístroji vylučuje ručenie výrobcu za takto spôsobené škody. Prístroj môžu zostavovať, používať a udržiavať iba osoby, ktoré sú s týmito prácami oboznámené a sú poučené o všetkých možných nebezpečenstvách. Opravné práce môže vykonávať iba autorizovaný servis určený výrobcom.

I pri všetkom dodržiavaní určenia použitia prístroja a dodržaní všetkých predpísaných bezpečnostných pokynov existujú, vzhľadom k účelu prístroja a jeho konštrukcii, isté ostatné riziká. Tieto riziká je možné minimalizovať iba vtedy, ak pokyny o bezpečnosti, určení spôsobu použitia prístroja a návod na použitie, budete celkovo rešpektovať. Ohľaduplnosť a pozornosť pri práci zmenšujú riziko poranenia osôb alebo škôd na majetku. Nebezpečenstvo poranenia vzniká, ak ochranné prvky, ktoré sú iba pomocou náradia odstrániteľné, sú počas prevádzky prístroja odstránené. Nebezpečenstvo poranenia prstov alebo ruky vzniká ak siahate do plniacich otvorov k nožom. Poranenie prstov alebo ruky je možné i pri montáži a čistiacich prácach na nožovom systéme. Ku zraneniu môže prísť i odmrštenými časticami drveného materiálu v oblasti vkladacích otvorov. Poranenie el. prúdom pri dotyku koncovky sviečky pri bežiacom motore. Popálenie pri dotyku horúcich častí prístroja pri bežiacom prístroji, ale i po práci. Nebezpečenstvo otravy výfukovými splodinami pri použití prístroja v uzavretom alebo vetranom priestore. Možnosti poškodenia sluchu pri dlhotrvajúcej práci bez slúchadiel. Ďalšie prípadné riziká aj napriek všetkým opatreniam nemožno vylúčiť.

Pred uvedením prístroja do prevádzky si prečítajte nasledujúce pokyny a v Slovenskej republike platné bezpečnostné opatrenie, aby ste ochránili seba a svoje okolie pred možným zranením.

Zoznámte s bezpečnostnými pokynmi všetky osoby, ktoré so strojom pracujú.

Návod na použitie motora je súčasťou stroja a je treba ho odovzdať všetkým osobám, ktoré so strojom pracujú. Bezpečnostné pokyny uschovajte. Opravy na bezpečnostnom vypínaní môže vykonávať iba autorizovaný servis. Pred použitím prístroja sa dôkladne oboznámte s návodom na použitie. Prístroj nepoužívajte na iné účely, ako je jeho určenie. Pri práci zaujmite bezpečnú polohu a udržujte vždy rovnováhu. Nenakláňajte sa nad plniaci otvor. Pri vkladaní drveného materiálu stojte na rovnakej úrovni ako stroj. Pri práci buďte pozorní a koncentrovaní. K práci pristupujte s rozvahou. Prístroj nikdy nepoužívajte, ak ste unavení či pod vplyvom alkoholu, liekov alebo drog. Stačí okamih nepozornosti k vážnemu zraneniu. Pri práci používajte ochranné okuliare, ochranné rukavice a slúchadlá na ochranu sluchu. Noste pracovné oblečenie žiadne voľne oblečenie protišmykovú obuv Obsluha stroja je zodpovedná na pracovisku voči tretím osobám. Deti a mladiství pod 16 rokov veku nesmú tento prístroj obsluhovať. Pri práci s prístrojom vylúčte prítomnosť detí na pracovisku. Nespúšťajte prístroj nikdy, ak je v blízkosti iná osoba, ktorá nie je na práci zúčastnená. Nenechávajte prístroj bez dozoru. Pracovisko udržujte v poriadku! Neporiadok býva príčinou úrazov. Pri práci zaujmite polohu buď pri strane prístroje alebo za ním. Nikdy sa nestávajte do okruhu vyprázdňovacieho otvoru. Nikdy nesiahajte do plniaceho či vyhadzovacieho otvoru. Tvár a telo držte v bezpečnej vzdialenosti od plniaceho otvoru. Prístroj nepreťažujte. Bezpečnejšia a lepšia práca je, ak pracujete v udanom výkonnostnom rozsahu prístroja. Prístroj prevádzkujte iba s ostrými nožmi a cepmi - to zmenšuje možnosť spätného úderu. Prístroj prevádzkujte iba so všetkými správne namontovanými ochrannými prvkami a na prístroji nič neupravujte.95 S drvením začnite až vtedy, keď prístroj dosiahne maximálne otáčky. Nemeňte otáčky motora, pretože tieto sú nastavené na istú maximálnu pracovnú rýchlosť a chránia motor a všetky sa otáčajúce časti pred škodami spôsobenými nadmernou rýchlosťou. Prístroj neprevádzkujte bez plniacej násypky. Prístroj resp. jeho časti nemeňte. Pred spustením motora prístroj uzavrite. Prístroj nestriekajte vodou. Rešpektujte vplyvy okolia: Prístroj neprevádzkujte vo vlhkom či mokrom prostredí. Prístroj nenechajte stáť na daždi a taktiež ho v daždi nepoužívajte. Pracujte iba za dobrých svetelných podmienok. Postarajte sa o dobré osvetlenie. Aby ste ochránili svoje ruky a prsty, pri montáži alebo čistení prístroja noste ochranné rukavice. Vypnite motor a odpojte káblovú koncovku zapaľovacej sviečky pri: údržbe a čistení prístroja odstraňovaní porúch opravách preprave a uskladnení. výmene nožov opustení prístroja, aj keď i len na krátky čas. Pri upchatí vstupného alebo výstupného otvoru vypnite motor, odpojte káblovú koncovku sviečky a počkajte na úplne zastavenie prístroja. Až potom môžete odstrániť prekážajúce zvyšky. Kontrolujte prístroj, či nie je poškodený: Pred každým ďalším použitím prístroja musia byť všetky ochranné prvky starostlivo namontované a bezchybne plniť svoju funkciu. Toto je potrebné skontrolovať. Preskúšajte, či pohyblivé časti prístroja bezchybne pracujú, nikde neviaznu a či nie sú poškodené. Všetky prvky musia byť riadne namontované a spĺňať všetky podmienky svojej funkcie. Iba tak je možné očakávať dobré funkcie prístroja. Poškodené ochranné prvky a diely nechajte opraviť či vymeniť v autorizovanom servise - pokiaľ v návode nie je uvedené inak. Poškodené a nečitateľné bezpečnostné štítky na prístroji je potrebné vymeniť. Nepoužívaný prístroj uskladnite na suchom a uzavretom mieste, kam nemajú deti prístup. Nenechávajte vsadené náradie(kľúče) v prístroji! Pred spustením prístroja skontrolujte, či je všetko náradie odstránené. Prístroj neopravujte, pokiaľ nie ste na opravy zaškolený. Prístroj neopravujte s výnimkou úkonov, ktoré sú popísané v kapitole o údržbe. Inak sa vždy obráťte na servisné stredisko. Dodržujte miestne predpisy o prevádzke a to najmä ochranných opatreniach. Používajte iba originálne náhradné diely. Pri použití iných dielov vzniká nebezpečenstvo úrazu pre užívateľov a za takto spôsobené škody výrobca nenesie zodpovednosť.

Bezpečné zaobchádzanie s palivami Paliva a ich splodiny sú horľaviny a môžu aj pri nadýchnutí alebo pri styku s pokožkou spôsobiť závažné zdravotné problémy. Pri práci s palivami Vás žiadame o pozornosť a dobré odvetrávanie. Pred tankovaním vypnite motor a nechajte prístroj vychladnúť. Pri tankovaní nefajčite a vylúčte blízkosť otvoreného ohňa. Používajte ochranné rukavice. Netankujte v uzavretej miestnosti (nebezpečenstvo explózie). Dávajte pozor, aby ste benzín alebo olej nevyliali. Ak znečistíte olejom alebo benzínom prístroj ihneď ho očistite. Ak si znečistíte pracovný odev, ihneď ho vymeňte. Pozor na vyliate benzínu alebo oleja do pôdy. Zátku benzínovej nádrže po naplnení benzínom, opäť riadne uzavrite a uistite sa, že sa počas prevádzky nemôže uvoľniť. Uistite sa, že zátka a ďalšie benzínové vedenie sú dokonale tesné. Ak tomu tak nie je nesmiete prístroj používať. Transportujte a skladujte paliva iba v nádobách, ktoré sú na to určené a riadne označené. Deti nesmú mať k palivám prístup. Transportujte a skladujte palivá v bezpečnej vzdialenosti od ľahko vznetlivých látok, ako aj v bezpečnej vzdialenosti od otvoreného ohňa alebo zdroja iskier. Po natankovaní sa vzdiaľte s prístrojom najmenej 3 m od miesta tankovania. Až potom môžete prístroj štartovať.

Na zostavovanie prístroja sú potrebné dve osoby. Uzavrite boční plniaci lievik šiestimi maticami. Namontujte transportné madla. Potrebujete: 4x skrutku so šošovicovou hlavicou M8x35, 4x samoistiacu šesťhrannú maticu, 12x podložku A8,4 - 16, 4x podložku A8,4 - 24. Namontujte vzpery (12). Najskôr vzpery priskrutkujte vľavo a vpravo skrutkou M8x16 s podložkou A8,4 a pružinovou podložkou A8. Skrutky utiahnite iba rukou. Vyklopte vzpery hore. Teraz pripevníte vzpery ďalšími skrutkami s podložkami a pružinovými podložkami. Potom utiahnite všetky skutkové spojenia kľúčom napevno. Druhá osoba preklopí drvič k sebe. Prestrčte skrutky M8x205 osovým nosičom (38) a potom prístrojom. Nastavte dištančnú trubičku (39) a prestrčte skrutky. Potom nasuňte ľavý osový nosič (37). Tieto zaistite podložkou A8,4, pružnou podložkou A8 a šesťhrannou maticou M8. Šesťhranné skutky utiahnite iba rukou. Prestrčte os (10) cez osový nosič. Nasaďte na os kolieska (11). Kolieska zaistite pružnou podložkou A5 a krytom na kolieska (40). Uvoľnite dve skrutky. Priložte úschovný box (9) a priskrutkujte s obidvomi skrutkami, ktoré boli predtým odstránené. Namontujte výfuk (7). Výfuk pripevnite najskôr na jednej strane hore a dole pomocou skrutiek M6x12. Skrutky utiahnite iba rukou. Pripevnite výfuk aj na druhej strane. Utiahnite všetky skrutkové spojenia napevno kľúčom.96

Drvič je dodávaný bez prevádzkových náplni. Naplňte nádrže tak, ako je popísane v kapitole Prevádzkové náplne.

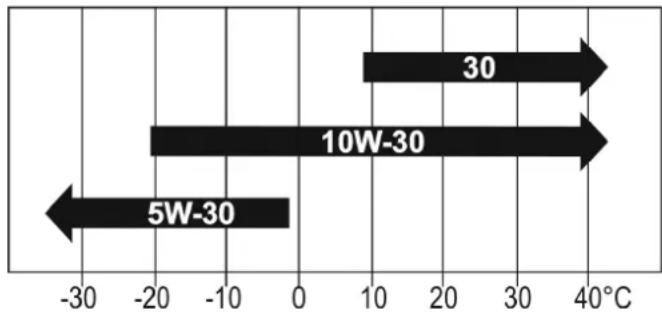

Olej Použite vysoko hodnotný olej (SAE 1OW-30) s klasifikáciou „SF“, alebo lepšie. Pri použití týchto olejov nie sú žiaduce žiadne ďalšie prísady. Olej nemiešajte s benzínom.

Ak použijete olej SAE 30 pri teplotách pod 10°C, dochádza k obtiažnemu štartovaniu motora a k možným škodám na motore z dôvodu nedostatočného mazania.

Objem olejovej nádrže: 0,6 l

Plnenie oleja Postavte prístroj tak, aby bol motor vo vodorovnej polohe.

3. Po naplnení opäť nádrž pevne uzavrite.

Kontrola stavu oleja Pre kontrolu oleja musí motor stáť na rovnej podložke byť vypnutý.

3. Nastrčte opäť skrutku s mierkou do plniaceho otvoru

4. Vytiahnite olejovú skrutku opäť von.

5. Na mierke odčítajte stav oleja

6. Správny stav oleja musí ležať medzi MIN a MAX.

7. Pri nízkom stave oleja (MIN alebo nižšom), doplňte rovnako

Benzín Pri zaobchádzaní s benzínom Vás žiadame o zvýšenú pozornosť. Fajčenie a otvorený oheň v blízkosti tankovania nádrže nie sú prípustné (nebezpečenstvo explózie). Používajte čistý, čerstvý, bezolovnatý benzín s oktánovým číslom najmenej 85. Do nádrže nelejte olovnatý benzín, naftu, zmes oleja s benzínom alebo iné nepovolené palivo. Benzín s nižším oktánovým číslom ako 85 nemožno použiť. To môže poškodiť motor. Ak pracujete nepretržite s vyššími otáčkami, je potrebné použiť benzín s vyšším oktánovým číslom. Z ekologických dôvodov používajte bezolovnatý benzín.

Skladovanie benzínu Palivá je možné skladovať iba obmedzený čas, pretože starnú. Staré palivo vedie k problémom pri štartovaní prístroja. Skladujte preto iba toľko benzínu, koľko potrebujete približne na mesiac práce s prístrojom. Benzín skladujte iba k tomu určených nádobách s riadnym označením. Nádoby udržujte suché a čisté. Postarajte sa o to, aby k nádobám s benzínom nemali prístup deti.

Vypnite motor a nechajte prístroj vychladnúť! Použite ochranné rukavice! Pozor na styk benzínu s pokožkou a očami! Bezpodmienečne si prečítajte kapitolu o zaobchádzaní s palivami!

spôsobiť poruchy prístroja.

Opatrne uvoľnite zátku benzínovej nádrže, aby z nej mohol uniknúť príp. pretlak par benzínu.

6. Opäť zátku uzavrite.

Ak chcete teraz prístroj naštartovať, vzdiaľte sa najmenej 3 m od miesta, kde ste tankovali.

Uistite sa, že prístroj je kompletne a správne zmontovaný. Prístroj postavte na rovný a pevný podklad (nebezpečenstvo prevrátenia). Prístroj nepostavte na nerovný, zablatený alebo sypký podklad. Stroj používajte výhradne vonku. Dodržiavajte odstup najmenej 2 m od stien alebo iných pevných predmetov. Preverte pred každým uvedením do prevádzky: eventuálne poškodenie prístroja či sú všetky skrutky pevne zatiahnuté

Štartovanie studeného motora

Otočte kohútik prívodu (2) paliva do polohy ON. Vypínač motora (30) prepnite do polohy ON. Uchopte štartovacie madlo (22) a pomaly ho ťahajte ku sebe až pocítite odpor. 6. Teraz rýchlo zatiahnite za štartovacie lanko(23) a nechajte ho sa pomaly vracať. Nevyťahujte lanko úplne von a nenechajte madlo pri návrate udrieť do motora (nepúšťajte madlo). 7. Pomaly presuňte páčku plynu(24) v smere . Zastavenie motora

1. Páčku plynu (24) nastavte do polohy .

Vypínač motora (30) prepnite do polohy OFF. Otočte kohútik prívodu paliva (2) do polohy OFF. Nepresúvajte sýtič (25) do polohy ZATVORENÉ pre zastavenie motora. To môže spôsobiť spätné zapálenie a poškodiť motor. Zastavení (stopnutí) motora v núdzovom prípade. Vypínač motora (30) prepnite do polohy OFF.

Nezabudnite! Zaujmite pracovnú pozíciu nabok od prístroja alebo za ním. Nikdy sa pri práci nepostavte do priestoru okolo vyhadzovania. Dlhší drvený materiál, ktorý z prístroja vyčnieva, môže byť pri vťahovaní prístrojom odmrštený. Dodržiavajte bezpečný odstup. Nikdy nesiahajte do plniaceho alebo vyhadzovacieho otvoru. Tvár a telo udržiavajte v bezpečnom odstupe od plniaceho otvoru. Nepribližujte ruky a ďalšie časti tela alebo oblečenie do blízkosti plniacich otvorov, vyhadzovania alebo pohyblivých častí prístroja. Pred spustením prístroja sa presvedčte, že v plniacom otvore nie sú zvyšky vetiev. S drvením začnite až vtedy, keď motor dosiahne maximálnych otáčok. Pri bežiacom motore nikdy prístroj nenakláňajte. Dávajte pozor na to, aby ste spolu s drveným materiálom nevložili do prístroja nespracovateľné predmety (kov, kamene, sklo). Ak sa i napriek tomu do prístroja dostanú cudzie predmety, prístroj reaguje neobvyklým hlukom alebo vibráciami. V tomto prípade musíte prístroj ihneď vypnúť a počkať kým bude v kľudovom stave. Potom vykonajte nasledujúce kroky: vytiahnite zástrčku sviečky zistite škody opravte alebo nahraďte poškodené časti. preskúšajte, či všetky časti prístroja sú pevne utiahnuté a uvoľnené spoje dotiahnite. Prístroj neopravujte, ak nie ste na to oprávnený (viď kapitola o bezpečnosti).

Čo môžem drviť? Áno: organické odpady z domácnosti a záhrady napr. vetvy, odrezky stromov, kroviny, rastliny, zvädnuté kvety. Nie: Sklo, kovy, umelé hmoty, plasty, kamene, igelity a tašky, korene s hlinou, zvyšky jedla od mäsa, rýb atď.

Materiál na drvenie a ako ho pripraviť pre plniaci otvor (1)? Môžu byť drvené kríky, lístie, zelené odpady a tenké vetvy. Tenšie a dlhé vetvy sú do prístroja rýchlo vťahované. Takýto materiál včas pustite. Pri drvení striedajte materiály držiace väčšie množstvo vody s dreveným materiálom. Tým znížite možnosť upchatia prístroja. Do plniaceho otvoru nevkladajte naraz príliš veľké množstvo materiálu, môžete tým zablokovať motor. Pre materiál, ktorý prístrojom prechádza sťažene, použite drevený kolík na jeho pretlačenie prístrojom.

Materiál na drvenie a ako ho pripraviť pre bočný plniaci otvor (31)? Bočný plniaci otvor je určený pre silnejšie vetvy. Predídete preťaženiu alebo zablokovaniu drviaceho zariadenia pomalým podávaním týchto materiálov.

Zvláštne pokyny pre drvenie Drvte vetvy, konáriky a drevo krátko po narezaní drevo po vyschnutí je veľmi tvrdé a maximálny možný priemer drvenia sa tak znižuje. Odstráňte postranné výhonky u silnejších vetiev. Silnejšie vetvy veďte do prístroja pomalšie. Drvený materiál pod vyhadzovačom nenechajte príliš narásť. To by mohlo zapríčiniť upchatie vyhadzovacieho otvoru a mohlo by dôjsť ku spätnému vyhodeniu materiálu plniacim otvorom. Ak dôjde k upchatiu plniaceho alebo vyhadzovacieho otvoru, musíte ho vyčistiť. Vypnite motor a odpojte zapaľovaciu sviečku vytiahnutím káblovej koncovky. Dávajte pozor na to, aby ste drvili iba vetvy v priemere, ktorý je maximálne zadaný (viď „Technické dáta“). Podľa tvrdosti a čerstvosti dreva sa tento maximálny priemer môže zmenšiť. Nožový systém vťahuje drvený materiál samostatne. Ak sa zablokuje nožový systém, ihneď prístroj vypnite, aby nedošlo k preťaženiu motora. Pred znovu zapnutím motora odstráňte príčinu zablokovania.98

Pred všetkými prácami údržby a čistení prístroja Vypnite motor Počkajte na úplne zastavenie prístroja Odpojte zapaľovaciu sviečku Tieto práce nevykonávajte v blízkosti otvoreného ohňa. Nebezpečenstvo vznietenia! Noste ochranné rukavice. Ochranné a bezpečnostné prvky na prístroji, ktoré je nutné pri údržbe alebo čistení prístroja odmontovať, musia byť po ukončení prác opäť riadne a pevne namontované a pevne upevnené. Pri výmene súčiastok používajte iba originálne diely. Iné súčiastky môžu viesť k nepredpokladaným škodám alebo poraneniam. Dávajte pozor na to, aby ste nezabudli po ukončení opravy alebo údržby náradie v prístroji. Údržbárske a očistné práce na prístroji, ktoré prekračujú rámec tejto kapitoly, môže vykonávať iba servisné stredisko.

Údržba Aby ste Váš drvič mohli používať po dlhý čas, vykonávajte pravidelne nasledujúce úkony. Stroj kontrolujte na uvoľnené spoje a upevnenia. opotrebované alebo poškodené časti, najmä klinový remeň, nože a cepy. tesnosť zátky paliva a palivového vedenia. správne namontované a nepoškodené bezpečnostné a ochranné prvky prístroja.

Napínanie klinového remeňa Pravidelne kontrolujte napnutie klinového remeňa. Voľný remeň znižuje otáčky drviča. Klinový remeň je správne napnutý, ak ho môžete približne o 10 mm prehnúť.

Na kontrolu napnutia klinového remeňa (14) musíte odstrániť remeňový kryt (16).

Na dopnutie remeňa uvoľnite štyri skrutky na motore.

4. Posuňte motor tak ďaleko, aby ste mohli remeň prehnúť približne

6. Opäť skrutky pevne utiahnite.

7. Opäť nasaďte remeňový kryt.

Výmena klinového remeňa Ak je klinový remeň poškodený, ihneď ho vymeňte.

Odstráňte remeňový kryt (16).

4. Nasaďte nový remeň.

Nový remeň napnite opäť posunutím motora až je ho možné o 10mm prehnúť.

7. Skrutky opäť pevne utiahnite.

8. Nasaďte opäť remeňový kryt späť.

Otočenie resp. výmena noža Príznaky tupého noža: Zvuk drviča znie ťažkopádne. Klinový remeň preklzáva, napriek tomu, že je riadne napnutý. Rýchlosť drvenia prudko poklesla.

1. Otočte bezpečnostnú ochrannú clonu (49) hore.

Točte nožovým kotúčom tak, aby bol nôž (17) v otvore vidteľný.

9. Otočte ochrannú clonu (49) opäť dolu.

4. Zaskrutkujte opäť štyri matice na uzavretie bočného plniaceho

Otočenie resp. výmena cepov Ak sa zoslabuje výkon drviča, musia byť drviace cepy otočené alebo vymenené. Túto prácu môže vykonávať iba servisné stredisko.

Vyčistenie resp. výmena vzduchového filtra Vzduchový filter čistite od prachu a nečistôt pravidelne alebo pri: problémoch pri štartovaní nedostatočnom výkone vysokej spotrebe paliva Vzduchový filter čistite vždy po 50 hod. prevádzky. V obzvlášť prašnom prostredí čistite častejšie (po 10 hod.).

Vyskrutkujte krídlovú maticu a vyberte vzduchový filter (21).

Oddeľte penový filter (21A) od kartónové časti (21B).

4. Skontrolujte obidve časti filtru. Ak sú poškodené je potrebné ich

5. Keď sa dajú použiť, vykonajte čistenie.

Kartónová časť: Poklepkajte filtrom o tvrdú podložku. Môžete použiť vzduchový kompresor (nie cez 2,07 bar). Penová časť: Vyperte filter v teplej mydlovej vode a čistou handričkou ho vyžmýkajte. Nechajte dobre oschnúť. Ponorte filter do olejového kúpeľa (čistý olej) a opäť čistou handričkou vyžmýkajte pre odstránenie prebytočného oleja. Keď olej zostane vo filtru, motor bude fajčiť.

7. Nasaďte penovú časť filtru na kartónovú časť. Kompletný filter

opäť namontujte späť. Utiahnite pevne krídlovú maticu. Uistite sa, že tesnenie (32) pod filtrom je nasadené.

Nikdy neprevádzkujte nožnice bez vzduchového filtru. Prach a špina môžu spôsobiť poškodenie motoru. Vzduchový filter pravidelne vymieňajte. Poškodený vzduchový filter musí byť okamžite vymenený.

Kontrola resp. výmena zapaľovacej sviečky Sviečky ani jej káblovej koncovky sa nikdy nedotýkajte ak motor beží. Vysoké napätie! Možnosť popálenia, ak je motor horúci. Používajte ochranné rukavice! Pravidelne kontrolujte sviečku i vzdialenosť elektród. Postupujte nasledovne:

1. Nechajte motor vychladnúť.

Odpojte káblovú koncovku (27) od sviečky. Odskrutkujte sviečku priloženým kľúčom (36).

4. Ak je znečistená, musíte ju vyčistiť.

Vzdialenosť elektród musí byť 0,7 – 0,8 mm.

6. Sviečku pozorne naskrutkujte len rukou, aby ste sa nedostali cez

7. Ak sviečka „sedí“ použite sviečkový kľuč a sviečku pevne

utiahnite. opotrebená sviečka: 1/8 – 1/4 otáčky nová sviečka: 1/2 otáčky Uvoľnená sviečka sa prehrieva a môže poškodiť motor. Príliš utiahnutá sviečka môže poškodiť závit vo valci.

8. Nastrčte opäť zástrčku sviečky na sviečku.

Sviečku vymeňte po každých 100 pracovných hodinách alebo po sezóne. ak je poškodená izolácia pri silnom opálení elektród ak je veľmi znečistená alebo zaolejovaná Používajte nasledujúce sviečky: F7RTC Alternatívne sviečky: Bosch WR 7 DC; NGK VPR 6 ES; Champion RN 9 YC; Oregon OLR 15 YC

1. Nechajte motor vychladnúť.

Odpojte káblovú koncovku (27) od sviečky (26). Odskrutkujte sviečku priloženým kľúčom (36).

4. Sviečkovú koncovku nasuňte pevne na sviečku.

5. Nastavte motor ako pre štartovanie studeného motora (viď body

6. Pritlačte sviečku pomocou izolovaných klieští na kryt prístroja,

ale nie v blízkosti sviečkového otvoru. 7. Zatiahnite silno za štartovacie lanko. Pri bezchybnej funkcii musí byť iskra medzi elektródami jasne viditeľná.

Výmena oleja Výmenu oleja vykonávajte pri ešte teplom motore. Horúci olej vyteká rýchlo a úplne z nádrže. Olej vymeňte po prvých 5 hodinách prevádzky. Potom vždy po každých 100 pracovných hodinách alebo po skončení sezóny. Sú potrebné 2 osoby.

1. Vyskrutkujte plniacu skrutku (4).

2. Vyskrutkujte výpustnú skrutku (3). 3.

Prvá osoba: podržte nádobu s obsahom najmenej 0,6 l pod výpustnou skrutkou. Druhá osoba: nakloňte drvič tak, aby olej mohol vytekať.

4. Dôkladne očistite okolie výpustného ventilu.

5. Opäť naskrutkujte výpustnú skrutku.

8. Utrite zvyšky oleja a ďalšie nečistoty.

Ďalšie informácie nájdete v priloženom Návode na použitie motora.

Upchatý prístroj Zanesenie drviča znižuje jeho výkon. Ako odstránite zanesenie? 1. Vyberte pružinovú zástrčku (34).

9. Sito vyhadzovania opäť nasaďte.

Starostlivosť o prístroj Prístroj čistite starostlivo po každom použití. Len tak zaistíte jeho bezchybnú dlhodobú funkčnosť. Vetracie otvory udržujte voľné a čisté. Kontrolujte pevnosť utiahnite skrutku - v prípade potreby ju dotiahnite. Po skončení drvenia prístroj očistite vo vnútri i z vonka. Na čistenie použite teplú navlhčenú handričku a mäkký štetec. Nikdy nepoužívajte čistiace prostriedky alebo riedidla. Tieto môžu spôsobiť na prístroji neopraviteľné škody. Najmä plastové časti prístroja môžu byť týmito prostriedkami narušené.

Drvič nečistite tečúcou vodou alebo tlakovým vodným čistidlom. Kovové nechránené časti, vždy po použití prístroja, ošetrite ekologickým, biologicky rozložiteľným, olejovým sprejom.100

Údržbárske práce pred každým použitím po každom použití po prvých 5 hodinách prevádzky prístroja každých 25 hod. prevádzky každých 50 hod. prevádzky po 100 hod. prevádzky pri nutnosti každú sezónu Natankovanie a kontrola oleja Výmena oleja

Výmena vzduchového filtru Kontrola zapaľovacia sviečka a koncovky sviečky Výmena sviečky Kontrola prístroja Čistenie prístroja Kontrola klinového remeňa Kontrola nožov Výmena nožov

Pred každým premiestnením prístroja na iné pracovisku: vypnite prístroj, odpojte káblovú koncovku sviečky, uzavrite kohútik prívodu paliva. Pred prepravou vypnite motor, odpojte káblovú koncovku sviečky, uzavrite kohútik prívodu paliva a nechajte prístroj vychladnúť. vyprázdnite palivovú nádrž, aby ste zabránili príp. vyliatiu benzínu. prístroj na prepravnom vozidle zaistite proti posunu či pádu. Záhradný drvič prepravujte v kolmej polohe (v stoji).

Prístroj skladujte v suchej, uzavretej miestnosti, kam nemajú deti prístup. Prístroj nesmie byť umiestnený v blízkosti kachlí, el. bojleru alebo plynového ohrievača vody, kde je stály plamienok, alebo v blízkosti zdroje iskier. Motor nechajte, pred uložením prístroja do skladu, vychladnúť. Dodržujte nasledovné pokynov pred uskladnením prístroja: Úplne vyprázdnite palivovú nádrž. Vyprázdnenie nádrže vykonávajte len vo vonkajšom prostredí alebo v dobre vetranej miestnosti. Zostatok paliva zlikvidujte podľa platných predpisov (ekologicky). Vyprázdnite karburátor. Vykonajte dôkladné vyčistenie všetkých časti prístroja. Všetky pohyblivé časti prístroja ošetrite ekologickým olejom. Nepoužívajte mazací tuk. Odpojte káblovú koncovku sviečky. Odskrutkujte sviečku. Do otvoru na sviečku nalejte približne 5 – 10 ml motorového oleja. Pomaly zatiahnite za štartovacie lanko, aby sa olej vo valci rovnomerne rozprestrel. Sviečku opäť zaskrutkujte. Pred obnovením prevádzky sviečku opäť odskrutkujte a očistite ju od oleja. Vymeňte olej. Ďalšie informácie, o uskladneniu motora, obdržíte v návode na obsluhu motora. Skontrolujte prístroj, čí sú všetky jeho funkcie a stav v poriadku.101

Rýchlosť pri drvení 2000 min

110 dB (A) Max. priemer drvených vetiev (vždy podľa druhu dreva a čerstvosti) Plniaci otvor: 10 mm Bočný plniaci otvor: 76 mm Hmotnosť 84,5 kg Palivo bezolovnatý benzín Palivo- Obsah 3,0 l Olej Klasifikácia „SF“ alebo vyššia Obsah olejovej nádrže 0,6 l

Pred každou opravou Vypnite motor Počkajte na zastavenie prístroja Odpojte káblovú koncovku sviečky

Porucha Možná príčina Odstránenie príčiny Motor nebeží Studený motor Sýtič je polohe

páčka plynu nastavená na Nastavte plyn na polohu Vypínač motora vypnúť „OFF“ Vypínač motora prepnite do polohy zapnuté „ON“ Zatvorený palivový kohútik„ OFF“ Palivový kohútik otočte do polohy otvorené„ ON“ Chýba palivo Skontrolujte palivo v nádrži Zostarnuté alebo znečistené palivo Vymeňte palivo za nové. Chyba v palivovom vedení Vedenie paliva skontrolujte, či nie je prerušené (zaseknuté či poškodené) Nie je nasadená káblová koncovka sviečky Koncovku sviečky nasaďte Chýba iskra Sviečku vyčistite alebo vymeňte b) Skontrolujte sviečkový kábel c) Príčina neodstránená? Obráťte sa na odborný servis. Upchatý motor Odskrutkujte sviečku a vyčistite a utrite ju suchou handričkou. Pri odskrutkovanej sviečke niekoľkokrát zatiahnite za štartovacie lanko. Sviečku opäť zaskrutkujte. Poškodený karburátor Vyhľadajte pomoc servisného strediska Poškodený motor Výmena motora Ochranná clona (50) je vypnutá. Otočte ochrannú clonu (49) smerom dolu. Vnútorné závady Vyhľadajte servisné stredisko Motor nebeží pravidelne vynecháva Sýtič v polohe Dajte do polohy Koncovka sviečkového kábla nie je správne nasadená. Pevne nasaďte koncovku sviečkového káblu. Odvzdušňovaný otvor v zátke nádrže je zanesený. Vyčistite zátku a odvzdušňovaný otvor.102 Porucha Možná príčina Odstránenie príčiny Motor nebeží pravidelne vynecháva Zostarnuté alebo znečistené palivo Zlé palivo vylejte a naplňte nádrž čerstvým benzínom. Karburátor nie je správne nastavený Karburátor nechajte v servise zostaviť. Motor spomaľuje Preťaženie motora a) Prísun drveného materiálu zmenšiť alebo spomaliť b) Znížiť max. priemer drveného materiálu Upchatý prístroj Prístroj vyčistiť Znečistený vzduchový filter Časť filtra vymeniť alebo vyčistiť Vnútorné závady Vyhľadajte servisné stredisko znížený výkon alebo spomaľovanie behu motora Tupé nože Otočenie resp. výmena noža Opotrebované cepy Vymeňte cepy Klinový remeň preklzáva Napnite klinový remeň Bočný plniaci otvor nevťahuje samostatne vetve Tupé nože Vymeňte nože Neobvyklý zvuk drviča. Vibrácie. Skrutky, matice sú uvoľnené Utiahnite skrutky a matice. Ak po dotiahnutí neobvyklý zvuk drviča pretrváva, musíte navštíviť servisné stredisko.
