BEDIENUNGSANLEITUNG GHB 760 A ATIKA

Benzin-Gartenhäcksler

Originalbetriebsanleitung

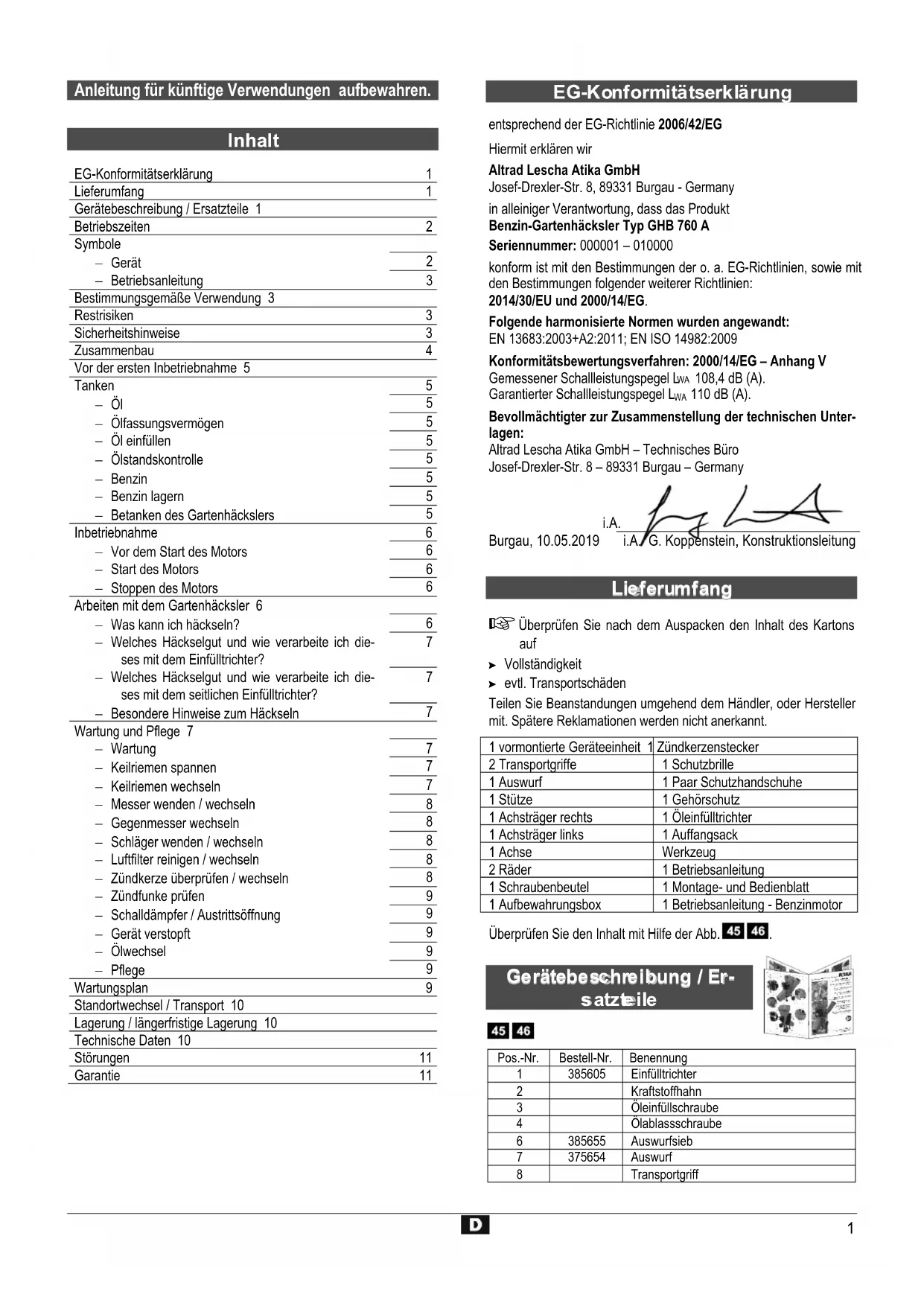

Seite 1

⚠ Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet haben und das Gerät komplett und vorschriftmäßig montiert ist!

Petrol Garden Shredder

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

EG-Konformitätserklärung 1

Lieferumfang 1

Gerätebeschreibung / Ersatzteile 1

Betriebszeiten 2

Symbole

- Gerät 2

— Betriebsanleitung 3

Bestimmungsgemäße Verwendung 3

Restrisiken 3

Sicherheitshinweise 3

Zusammenbau 4

Vor der ersten Inbetriebnahme 5

Tanken 5

- Öl 5

- Ölfassungsvermögen 5

- Ol einfüllen 5

- Ölstandskontrolle 5

- Benzin 5

— Benzin lagern 5

— Betanken des Gartenhäckslers 5

Inbetriebnahme 6

— Vor dem Start des Motors 6

- Start des Motors 6

- Stoppen des Motors 6

Arbeiten mit dem Gartenhäcksler 6

— Was kann ich häckseln? 6

- Welches Häckselgut und wie verarbeite ich dieses mit dem Einfülltrichter?

- Welches Häckselgut und wie verarbeite ich dieses mit dem seitlichen Einfülltrichter?

— Besondere Hinweise zum Häckseln 7

Wartung und Pflege 7

- Wartung 7

- Keilriemen spannen 7

- Keilriemen wechseln 7

— Messer wenden / wechseln 8

- Gegenmesser wechseln 8

— Schläger wenden / wechseln 8

— Luftfilter reinigen / wechseln 8

- Zündkerze überprüfen / wechseln 8

- Zündfunke prüfen 9

— Schalldämpfer / Austrittsöffnung 9

- Gerät verstopft 9

- Olwechsel 9

— Pflege 9

Wartungsplan 9

Standortwechsel / Transport 10

Lagerung / längerfristige Lagerung 10

Technische Daten 10

Störungen 11

Garantie 11

EG-Konformitätserklärung

entsprechend der EG-Richtlinie 2006/42/EG

Hiermit erklären wir

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

in alleiniger Verantwortung, dass das Produkt

Benzin-Gartenhäcksler Typ GHB 760 A

Seriennummer: 000001 - 010000

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2014/30/EU und 2000/14/EG.

Folgende harmonisierte Normen wurden angewandt:

EN 13683:2003+A2:2011; EN ISO 14982:2009

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V

Gemessener Schallleistungspegel LWA 108,4 dB (A).

Garantierter Schallleistungspegel LWA 110 dB (A).

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

Altrad Lescha Atika GmbH – Technisches Büro

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. i.A. G. Koppenstein, Konstruktionsleitung

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit

▶ evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteeinheit 1	Zündkerzenstecker
2 Transportgriffe	1 Schutzbrille
1 Auswurf	1 Paar Schutzhandschuhe
1 Stütze	1 Gehörschutz
1 Achsträger rechts	1 Öleinfülltrichter
1 Achsträger links	1 Auffangsack
1 Achse	Werkzeug
2 Räder	1 Betriebsanleitung
1 Schraubenbeutel	1 Montage- und Bedienblatt
1 Aufbewahrungsbox	1 Betriebsanleitung - Benzinmotor

Überprüfen Sie den Inhalt mit Hilfe der Abb. 45 46

Gerätebeschreibung / Er- satzteile

45 46

Pos.-Nr.	Bestell-Nr.	Benennung
1	385605	Einfülltrichter
2		Kraftstoffhahn
3		Öleinfüllschraube
4		Ölablassschraube
6	385655	Auswurfsieb
7	375654	Auswurf
8		Transportgriff
9	385611	Aufbewahrungsbox
10	385612	Achse
11	385613	Rad
12	385656	Stütze
13		Antriebskeilriemenscheibe
14	385616	Keilriemen
15		Motorkeilriemenscheibe
16	385651	Riemenabdeckung
17	385619	Messer
18	385620	Gegenmesser
19		Abdeckklappe
20		Abdeckung Luftfilter
21	359538	Luftfilter kpl.
21A		Schaumstofffilter
21B		Papierfilter
22		Seilgriff
23		Startseil
24		Gasregler
25		Chokehebel
26	359539	Zündkerze
27		Zündkerzenstecker
28	359535	Tankdeckel
29	359536	Benzineinfüllfilter
30		Motorschalter
31	385622	seitlicher Einfülltrichter
32		Dichtung
33		Luftfilteraufnahmeplatte
34	385623	Federstecker
35	385624	Bolzen
36		Zündkerzenschlüssel
37/38	385625	Achsträger
39	385626	Distanzrohr
40	385627	Radkappe
41		Schalldämpfer/Austrittsöffnung
42 385628 Spritzschutz für Einfülltrichter
43 385631 Spritschutz für seitlichen Einfülltrichter
44	385602	Sicherheitsaufkleber
45	385603	Sicherheitsaufkleber
46	382316	Sicherheitsaufkleber
47	385604	Sicherheitsaufkleber
48	385663	Benzinmotor
49		Abschirmung (Sicherheitsabschaltung)
50		Sicherheitsabschaltung

Ersatzteile bestellen:

- Bezugsquelle ist der Hersteller oder Händler

- erforderliche Angaben bei der Bestellung:

• Farbe des Gerätes
  • Ersatzteil - Nr. / Bezeichnung
• gewünschte Stückzahl
  • Gartenhäcksler-Typ/ Modell

Beispiel:

orange, 385654 / Auswurf, 1, GHB 760 A

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Gartenhäcksler in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Zündkerzenstecker ziehen.

Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutz Tiere aus dem Gefahrenbereich fernhalten.

Achtung vor rotierenden Messern. Hände und Füße nicht in Öffnungen halten, wenn die Maschine läuft.

Gefahr einer Kohlenmonoxidvergiftung. Den Motor nicht in geschlossenen Räumen starten oder laufen lassen, selbst wenn die Türen und Fenster geöffnet sind.

Warnung vor heißen Oberflächen. Verbrennungsgefahr. Berühren Sie keine heißen Motorteile. Diese bleiben auch nach Abschalten der Maschine für kurze Zeit heiß.

Augen- und Gehörschutz tragen!

Schutzhandschuhe tragen!

Vor Feuchtigkeit schützen!

Nicht in den Einfülltrichter greifen.

Es ist verboten, Schutz- und Sicherheitseinrichtungen zu entfernen oder zu verändern.

Benzin und Öl sind feuergefährlich und können explodieren. Feuer, offenes Licht und Rauchen verboten!

Benzinhahn geschlossen OFF

Benzinhahn geöffnet ON

Geschwindigkeitsstufe MIN.

Geschwindigkeitsstufe MAX.

Chokeposition

Motor ausgeschaltet OFF

Motor eingeschaltet ON

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nicht-beachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

Bestimmungsgemäße Verwendung

Zur bestimmungsgemäßen Verwendung gehört das Häckseln von – Ästen aller Art

⇒ Einfülltrichter: bis 10 mm Durchmesser (je nach Holzart und Frische)
⇒ Seitentrichter: bis 76 mm Durchmesser (je nach Holzart und Frische)

- welken, feuchten, bereits mehrere Tage gelagerten Gartenabfällen im Wechsel mit Ästen.

Das Häckseln von Glas, Metall, Kunststoffteilen, Plastiktüten, Steinen, Stoffabfällen, Wurzeln mit Erdreich, Abfällen ohne feste Konsistenz (z. B. Küchenabfällen) wird ausdrücklich ausgeschlossen.

Metallteile (Nägel etc.) und andere Fremdkörper sind aus dem zu häckselnden Material unbedingt zu entfernen.

Starten Sie das Gerät nicht in geschlossenen oder schlecht belüfteten Räumen ⇒ Gefahr einer Kohlenmonoxidvergiftung.

Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risiko trägt allein der Benutzer.

Eigenmächtige Veränderungen an dem Gartenhäcksler schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr, wenn sicher befestigte Schutzeinrichtungen, die nur mit Werkzeug zu entfernen sind, bei laufender Maschine entfernt werden.

• Verletzungsgefahr der Finger und Hände, wenn Sie mit der Hand durch eine Öffnung greifen und an das Messerwerk gelangen.

• Verletzungsgefahr der Finger und Hände bei Montage- und Reinigungsarbeiten am Messerwerk.

• Verletzung durch weggeschleudertes Häckselgut im Bereich des Trichters.
• Elektrischer Schlag beim Berühren des Zündkerzensteckers bei laufendem Motor.
• Verbrennungsgefahr bei Berührung heißer Bauteile.
• Gefahr einer Kohlenmonoxidvergiftung bei Verwendung des Gerätes in geschlossenen oder schlecht belüfteten Räumen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Die Betriebsanleitung des Motors ist Bestandteil der Maschine und ist an alle Personen, die mit der Maschine arbeiten, weiterzugeben.
Bewahren Sie diese Sicherheitshinweise gut auf.
⚠️ Reparaturen an der Sicherheitsabschaltung haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

• Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit dem Gerät vertraut.
• Benutzen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Gartenhäcksler“).
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
• Tragen Sie beim Arbeiten Schutzbrille, Arbeitshandschuhe und Gehörschutz.

• Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung
  — rutschfestes Schuhwerk

• Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.

• Kinder und Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.
  ■ Kinder vom Gerät fernhalten.
• Setzen Sie das Gerät niemals ein, während unbeteiligte Personen in der Nähe sind.
  ■ Lassen Sie das Gerät nie unbeaufsichtigt.
• Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.

• Niemals in die Einfüll- oder Auswurföffnung greifen.
  ■ Halten Sie Gesicht und Körper von der Einfüllöffnung fern.

• Überlasten Sie das Gerät nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

• Betreiben Sie das Gerät nur mit scharf geschliffenen Messern und Schlägern, dies vermindert die Rückschlaggefahr.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Beginnen Sie mit dem Häckseln erst, wenn der Benzinmotor die maximale Drehzahl erreicht hat.
• Ändern Sie nicht die Drehzahl des Motors, denn diese regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Motor und alle sich drehenden Teile vor Schaden durch übermäßige Geschwindigkeit.
• Das Gerät nicht ohne Einfülltrichter betreiben.
• Das Gerät bzw. Teile des Gerätes nicht verändern.
  ■ Vor Einschalten des Motors Gerät schließen.
  ■ Das Gerät nicht mit Wasser abspritzen.
  ■ Berücksichtigen Sie Umgebungseinflüsse:

- Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.

- Gerät nicht im Regen stehen lassen oder bei Regen arbeiten.

- Arbeiten Sie nur bei ausreichenden Sichtverhältnissen. Sorgen Sie für gute Beleuchtung.

- Um Verletzungsgefahr für die Finger auszuschließen, bei Montage- und Reinigungsarbeiten Schutzhandschuhe tragen.

- Schalten Sie die Maschine ab und ziehen Sie den Zündkerzenstecker bei:

• Wartungs- und Reinigungsarbeiten
  – Beseitigung von Störungen
• Reparaturarbeiten
• Transport und Lagerung
• Messerwechsel
• Verlassen des Gartenhäckslers (auch bei kurzzeitigen Unterbrechungen)

- Bei Verstopfungen im Ein- und Auswurf der Maschine schalten Sie den Motor aus, ziehen Sie den Zündkerzenstecker und warten Sie den Stillstand der Werkzeuge ab, bevor Sie Materialreste im Ein- oder Auswurf beseitigen.

- Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb des Gerätes sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

■ Lassen Sie keine Werkzeugschlüssel stecken!

Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

- Nehmen Sie keine Reparatur an der Maschine vor, es sei denn, sie besitzen hierfür eine Ausbildung.

⚠ Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.

Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

N ur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Sicherer Umgang mit Kraftstoffen

Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine gute Belüftung zu sorgen.

• Schalten Sie vor dem Betanken des Gartenhäckslers den Motor aus und lassen Sie das Gerät abkühlen.
• Beim Tanken nicht rauchen und kein offenes Feuer.
  ■ Tragen Sie beim Tanken Handschuhe.
  ■ Tanken Sie nicht in geschlossenen Räumen (Explosionsgefahr).
• Achten Sie darauf, Kraftstoff oder Öl nicht zu verschütten. Säubern Sie den Gartenhäcksler sofort, wenn Sie Kraftstoff oder Öl verschüttet haben. Wechseln Sie Ihre Kleidung sofort, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.
• Achten Sie darauf, dass kein Kraftstoff ins Erdreich gelangt.
• Verschließen Sie den Tankverschluss nach dem Betanken wieder sorgfältig und achten Sie darauf, dass er sich während des Betriebes nicht löst.
• Achten Sie darauf, dass Tankdeckel und Benzinleitungen dicht sind. Bei Undichtigkeiten dürfen Sie das Gerät nicht in Betrieb nehmen.
• Transportieren und lagern Sie Kraftstoffe nur in dafür zugelassenen und gekennzeichneten Behältern.
• Halten Sie Kinder von Kraftstoffen fern.
• Transportieren und lagern Sie Kraftstoffe nicht in der Nähe von brennbaren oder leicht entzündlichen Stoffen sowie Funken oder offenem Feuer.
• Entfernen Sie sich zum Starten des Gerätes mindestens drei Meter vom Tankplatz.

Zusammenbau

Es sind zwei Personen für den Zusammenbau erforderlich.
1 Verschließen Sie den seitlichen Einfülltrichter mit vier Muttern M8.
2 Montieren Sie die Transportgriffe. Sie benötigen: 4x Linsenkopfschraube M8x35, 4x selbstsichernde Sechskantmutter, 12x Scheibe A8,4 - ∅ 16, 4x Scheibe A8,4 - ∅ 24.
3 Montieren Sie die Stütze (12). Schrauben Sie die Stütze zuerst links und rechts jeweils mit einer Schraube M8x16 mit Scheibe A8,4 und Federring A8 fest. Ziehen Sie die Schrauben nur handfest an.
4 Klappen Sie die Stütze hoch. Befestigen Sie jetzt die Stütze mit einer weiteren Schraube mit Scheibe und Federring. Ziehen Sie alle Schrauben fest.
5 Die zweite Person kippt den Gartenhäcksler zu sich hin. Stecken Sie die Schrauben M8x205 durch den Achsträger rechts (38) und dann durch das Gerät. Positionieren Sie die Distanzrohre (39) und schieben Sie die Schrauben durch.
6 Stecken Sie dann den Achsträger links (37) auf. Sichern Sie die Schrauben mit Scheibe A8,4, Federring A8 und Sechskantmutter M8. Ziehen Sie die Sechskantmuttern nur handfest an.

7 Schieben Sie die Achse (10) durch die Achsträger.
8 Schieben Sie die Räder (11) auf die Achse.
9 Sichern Sie die Räder mit Federring A5 und Radkappe (40).
10 Entfernen Sie die zwei Schrauben.
11 Bringen Sie die Aufbewahrungsbox (9) an und verschrauben Sie sie mit den beiden vorher entfernten Schrauben.
12 Montieren Sie den Auswurf (7).

Befestigen Sie zuerst den Auswurf auf einer Seite oben und unten mit Schrauben M6x12.

Ziehen Sie die Schrauben nur handfest an.

Befestigen Sie dann den Auswurf auf der anderen Seite.

Ziehen Sie alle Schrauben fest.

Vor der ersten Inbetriebnahme

Der Motor des Gartenhäckslers wird nicht mit Benzin und Öl befüllt ausgeliefert.

Befüllen Sie wie unter "Tanken" beschrieben den Gartenhäcksler.

Tanken

Öl

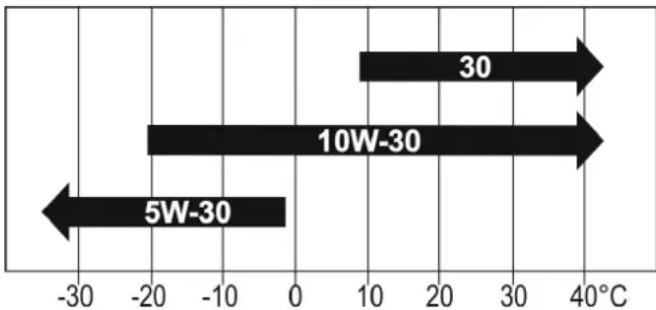

→ Verwenden Sie ein hochwertiges Öl (SAE 10W-30) mit der Klassifikation „SF“ oder höher.
→ Zusammen mit dem empfohlenem Öl sind keine speziellen Zusätze erforderlich.
⇒ Mischen Sie das Öl nicht mit Benzin.

Wenn Öl SAE 30 unter 10°C verwendet wird, kommt es zu schwerem Start und möglichen Schäden an der Motorbohrung durch unzureichende Schmierung.

Ölfassungsvermögen: 0,6 l

Öl einfüllen

1. 13 Entfernen Sie die Öleinfüllschraube (3).
2. 14 Füllen Sie das Öl langsam in die Öffnung.
3. Drehen Sie die Oleinfüllschraube fest.
4. Wischen Sie Ölrückstände/Verschmutzungen weg.

Ölstandskontrolle

Für die Ölstandskontrolle muss das Gerät – auf einem ebenen Untergrund stehen – abgeschaltet sein.

1. 13 Entfernen Sie die Öleinfüllschraube (3).

2. Wischen Sie das Öl vom Messstab ab.

3. Stecken Sie die Öleinfüllschraube wieder in die Öffnung (nicht festschrauben).

4. Ziehen Sie die Öleinfüllschraube wieder heraus.
5. Prüfen Sie den Ölstand auf dem Messstab.
6. Ölstand muss zwischen MIN und MAX liegen.
7. Füllen Sei bei zu niedrigem Ölstand (MIN oder weniger) gleichwertiges Öl nach.

Benzin

Beim Umgang mit Benzin ist erhöhte Aufmerksamkeit geboten. Rauchen und offenes Feuer ist nicht zulässig (Explosionsgefahr).

i sauberes, frisches, bleifreies Benzin mit einer Mindest-oktanzahl von 85

⇒ Füllen Sie kein verbleites, abgestandenes oder verschmutztes Benzin, Diesel, Öl-Benzin-Gemisch oder andere nicht zugelassene Kraftstoffe ein.
→ Verwenden Sie kein Benzin mit einer Oktanzahl kleiner als 85 ROZ. Dies kann zu schweren Motorschäden führen.
Aus Umweltschutzgründen wird die Verwendung von bleifreiem Benzin empfohlen.

Benzin lagern

Kraftstoffe sind nur begrenzt lagerfähig, sie altern. Überlagerte Kraftstoffe und Kraftstoffgemische können zu Startproblemen führen. Lagern Sie deshalb nur soviel Kraftstoff, wie Sie in einem Monat verbrauchen.
Lagern Sie Kraftstoffe nur in dafür zugelassenen und gekennzeichneten Behältern. Bewahren Sie Kraftstoffbehälter trocken und sicher auf.
⇒ Achten Sie darauf, dass die Kraftstoffbehälter für Kinder unzugänglich gelagert werden.

Betanken des Gartenhäckslers

• Motor ausschalten und abkühlen lassen!
  • Schutzhandschuhe tragen!
• Haut- und Augenkontakt vermeiden!

• Unbedingt "Sicherer Umgang mit Kraftstoff" beachten.

• Betanken Sie die Maschine nur im Freien oder in ausreichend belüfteten Räumen.

• Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebsstörungen.
• 15 Öffnen Sie den Tankverschluss (28) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann.
• Füllen Sie das Benzin vorsichtig bis ca. 4 cm unter den Rand des Einfüllstutzens ein, damit das Benzin Platz zum Ausdehnen hat.
• 15 Reinigen Sie den Benzineinfüllfilter (29) bei Verunreinigungen.
• Verschließen Sie den Tankverschluss wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.
• Säubern Sie den Tankverschluss und die Umgebung.
• Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.
• ⚠️ Entfernen Sie sich mit der Maschine vor dem Starten des Motors mindestens drei Meter vom Tankplatz.

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschriftsmäßig montiert ist.
• Stellen Sie den Häcksler zum Gebrauch auf waagerechten und festen Untergrund (Kippgefahr).
• Das Gerät nicht auf gepflasterten oder geschotterten Boden stellen.
• Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand (mindestens 2 m) von einer Wand oder einem anderen starren Gegenstand.
• Überprüfen Sie vor jedem Gebrauch:
• das Gerät auf eventuelle Beschädigungen.
• ob alle Schrauben fest angezogen sind.

Vor dem Start des Motors

① Kontrollieren Sie Ölstand und Kraftstoff (gegebenenfalls nachfüllen).

Kaltstart des Motors

1. 16 Stellen Sie den Chokehebel (25) — auf Position ① → geschlossen.
2. 16 Stellen Sie den Gasregler (24) ca. 1/3 in Richtung →
3. 16 Stellen Sie den Kraftstoffhahn (2) → auf Position → ON.
4. 17 Stellen Sie den Motorschalter (30) auf Position → ON.
5. 18 Fassen und ziehen Sie langsam den Seilgriff (22) bis Widerstand spürbar ist.
6. 18 Ziehen Sie schnell am Startseil (23) und lassen Sie es dann langsam los.
   ⚠ Ziehen Sie das Startseil nicht ganz heraus und lassen Sie den Seilgriff nicht zurück auf den Motor schlagen.
7. 19 bald der Motor angesprungen ist, stellen Sie den Chokehebel (25) auf Position ② → offen.
8. 19 Stellen Sie den Gasregler (24) langsam in Richtung →

Warmstart des Motors

1. 19 Stellen Sie den Chokehebel (25) auf Position ② → offen.
2. 16 Stellen Sie den Gasregler (24) ca. 1/3 in Richtung →
3. 16 Stellen Sie den Kraftstoffhahn (2) → auf Position → ON.
4. 17 Stellen Sie den Motorschalter (30) auf Position → ON.
5. 18 Fassen und ziehen Sie langsam den Seilgriff (22) bis Widerstand spürbar ist.
6. 18 Ziehen Sie schnell am Startseil (23) und lassen Sie es dann langsam los.
   ⚠ Ziehen Sie das Startseil nicht ganz heraus und lassen Sie den Seilgriff nicht zurück auf den Motor schlagen.
7. 19 Stellen Sie den Gasregler (24) langsam in Richtung →

Stoppen des Motors

1. 20 Stellen Sie den Gashebel (24) auf die Position → 🍴.
2. 21 Stellen Sie den Motorschalter (30) auf die Position → OFF.
3. 20 Stellen Sie den Kraftstoffhahn (2) → auf die Position → OFF.

① Stellen Sie NICHT den Chokehebel (25) auf die Position ① → geschlossen, um den Motor zu stoppen. Dies kann zu Rückzündungen oder Motorschaden führen.

Stoppen des Motors im NOTFALL

21 Stellen Sie den Motorschalter (30) auf die Position → OFF.

Arbeiten mit dem Gartenhäcksler

Nicht vergessen!

• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.
• Längeres Material, das aus dem Gerät hervorsteht, könnte zurückschnellen, wenn es von den Messern eingezogen wird! Sicherheitsabstand einhalten!
• Niemals in die Einfüll- oder Auswurföffnung greifen.
• Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
• Bringen Sie Hände, andere Körperteile und Kleidung nicht in das Einfüllrohr, Auswurfkanal oder in die Nähe von anderen beweglichen Teilen.
• Vor Einschalten des Gerätes überprüfen, ob keine Häckselreste im Einfülltrichter sind.
• Beginnen Sie mit dem Häckseln erst, wenn der Benzinmotor die maximale Drehzahl erreicht hat.
• Kippen Sie das Gerät nicht bei laufendem Motor.
• Beim Füllen darauf achten, dass keine Metallstücke, Steine, Flaschen oder andere nicht zu verarbeitende Gegenstände in den Einfülltrichter gelangen.
• Gelangen fremde Gegenstände in den Einfülltrichter oder das Gerät fängt an außergewöhnliche Geräusche oder Vibrationen zu machen, das Gerät sofort ausschalten, zum Stillstand kommen lassen und folgende Punkte durchführen:
• ziehen Sie den Zündkerzenstecker ab
• inspizieren Sie den Schaden
  – ersetzen oder reparieren Sie beschädigte Teile
• überprüfen Sie das Gerät und ziehen Sie lockere Teile fest

⚠ Sie dürfen das Gerät nicht reparieren, wenn Sie dazu nicht berechtigt sind (siehe Sicherheitshinweise).

Was kann ich häckseln?

Ja:

- organische Abfälle aus Haushalt und Garten z. B. Hecken- und Baumschnitt, Sträucher, Stauden, verblühte Blumen

Nein:

- Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfälle, Wurzeln mit Erdreich, Speise-, Fisch- und Fleischabfälle

Welches Häckselgut und wie verarbeite ich dieses mit dem Einfülltrichter (1)?

Sträucher, Blätter, Grünabfälle und dünne Äste können gehäckselt werden.
Dünne und lange Sträucher und Äste werden schnell eingezogen. Lassen Sie dieses Häckselgut schnell los.
➢ Verarbeiten Sie stark wasserhaltiges, zum Verkleben neigendes Häckselgut abwechselnd mit holzigem Häckselgut, um eine Verstopfung im Gerät zu vermeiden.
Füllen Sie nicht zuviel Häckselgut auf einmal in den Einfülltrichter, um ein Blockieren des Schneidwerkes zu vermeiden.
Benutzen Sie einen hölzernen Stab, um schwerzugängliches Häckselgut dem Scheidwerk zu zuführen.

Welches Häckselgut und wie verarbeite ich dieses mit dem seitlichem Einfülltrichter (31)?

Stärkere Äste müssen durch den seitlichen Einfülltrichter zugeführt werden.
➢ Vermeiden Sie ein Überlasten und Blockieren des Schneidwerkes durch langsames Zuführen der Äste.

Besondere Hinweise zum Häckseln:

Häckseln Sie die Äste, Zweige und Hölzer kurz nach dem Schneiden
- dieses Häckselgut wird bei Austrocknung sehr hart, der maximal zu verarbeitende Astdurchmesser wird hierdurch geringer.
Entfernen Sie Seitentriebe bei stärker verzweigten Ästen.
Führen Sie Äste mit größerem Astdurchmesser langsam zu.
Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu hoch anwachsen lassen. Dies kann zur Folge haben, dass bereits Gehäckseltes den Auswurfkanal verstopft. Dadurch kann es zu einem Rückschlag des Materials durch die Einfüllöffnung kommen.
Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn das Gerät verstopft ist. Schalten Sie hierfür zuerst den Motor aus und ziehen Sie den Zündkerzenstecker.
Beachten Sie, dass der Ihrem Gerät entsprechende maximal zu verarbeitende Astdurchmesser eingehalten wird (s. „Technische Daten“). Je nach Art und Frische des Holzes kann sich der maximal zu verarbeitende Astdurchmesser verringern.
Das Messerwerk zieht das Häckselgut weitgehend selbständig ein.
➢ Schalten Sie umgehend den Motor bei Blockieren des Schneidwerkes aus, um ein Überlasten des Motors zu vermeiden. Beseitigen Sie vor wiedereinschalten des Motors die Störung.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit

• Motor ausschalten
• Stillstand der Schneideinrichtung abwarten
  — Zündkerzenstecker abziehen

Führen Sie Wartungsarbeiten nicht in der Nähe von offenem Feuer durch. Brandgefahr!

Tragen Sie Schutzhandschuhe zur Vermeidung von Verletzungen.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz des Gerätes durchzuführen.

Wartung

Damit eine lange und zuverlässige Nutzung des Gerätes gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus.

Überprüfen Sie das Gerät auf offensichtliche Mängel wie

• lose Befestigungen.
  — verschlissene oder beschädigte Bauteile, insbesondere Keilriemen, Messer und Schläger.
  — Tankverschluss und Kraftstoffleitungen auf Dichtigkeit.
• richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen.

Keilriemen spannen

Überprüfen Sie regelmäßig die Spannung des Keilriemens, denn ein loser Keilriemen mindert die Drehzahl des Motors.

Der Keilriemen ist richtig gespannt, wenn dieser ca. 10 mm durchgedrückt werden kann.

1. 22 23 h die Spannung des Keilriemens (14) zu überprüfen, müssen Sie die Riemenabdeckung (16) abnehmen.
2. 24 Prüfen Sie die Spannung des Keilriemens.
3. 25 Lösen Sie zum Nachspannen die vier Schrauben am Motor.
4. Versetzen Sie den Motor soweit, bis Sie den Keilriemen 10 mm durchdrücken können.
5. 24 Achten Sie darauf, dass die Antriebs- (13) und Motorkeilriemenscheibe (15) fluchten.
6. Ziehen Sie die Schrauben am Motor wieder fest.
7. Bringen Sie die Riemenabdeckung wieder an.

Keilriemen wechseln

⚠️ Ersetzen Sie umgehend beschädigte oder zu lange Keilriemen.

1. 22 73 tfernen Sie die Riemenabdeckung (16).
2. 25 Lösen Sie die vier Schrauben am Motor.
3. Versetzten Sie den Motor soweit, bis der Keilriemen problemlos abzunehmen ist.
4. Legen Sie den neuen Keilriemen auf.
5. 24 Spannen Sie den Keilriemen indem Sie den Motor soweit versetzen, bis Sie den Keilriemen 10 mm durchdrücken können.
6. 24 Achten Sie darauf, dass die Antriebs- (13) und Motorkeilriemenscheibe (15) fluchten.
7. Ziehen Sie die Schrauben am Motor wieder fest.
8. Bringen Sie die Riemenabdeckung wieder an.

Messer wenden bzw. wechseln

Einschätzung eines stumpfen Messers:

→ das Häckselgeräusch klingt schwerfällig.
→ der Keilriemen rutscht durch, obwohl er gespannt ist.
→ die Schneidgeschwindigkeit hat stark abgenommen.

1. 26 Drehen Sie die Abschirmung (49) nach oben.
2. 27 Lösen Sie die Schraube und öffnen Sie die Abdeckklappe (19).
3. 28 Drehen Sie die Messerscheibe so, dass das Messer (17) durch die Öffnung sichtbar ist.
4. 28 Lösen Sie zuerst die selbstsichernden Muttern. Verwenden zum Lösen der Muttern den Ringschlüssel.
5. 28 Drehen Sie dann die Schrauben heraus.
6. Wenden bzw. wechseln Sie das Messer aus.
7. Befestigen Sie das Messer mit den Schrauben und den selbstsichernden Muttern und ziehen Sie diese fest an.
8. Verschließen Sie die Abdeckklappe.
9. Drehen Sie die Abschirmung wieder nach unten.

Gegenmesser wechseln

1. 29 Lösen Sie die vier Muttern am seitlichen Einfülltrichter (31).
2. 30 Lösen Sie die vier Muttern am Gegenmesser.
3. Montieren Sie das neue Gegenmesser.
4. Schrauben Sie die vier Muttern zum Verschließen des seitlichen Einfülltrichters wieder fest.

Schläger wenden / wechseln

Lässt die Häckselleistung nach, müssen die Schläger gewendet bzw. ausgetauscht werden.

Diese Wartungsarbeit muss vom Kundendienst durchgeführt werden.

Luftfilter reinigen bzw. auswechseln

Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz, um

• Startschwierigkeiten,
  – Leistungseinbußen
• zu hohem Kraftstoffverbrauch

vorzubeugen.

Reinigen Sie den Luftfilter ca. alle 50 Betriebsstunden, bei besonders staubigen Verhältnissen öfter (alle 10 Stunden).

1. 31 Schrauben Sie nur die gezeigte Sterngriffmutter ab und entfernen Sie die Abdeckung (20).
2. 32 Schrauben Sie die Flügelmutter ab und nehmen Sie den Luftfilter (21) ab.
3. 33 Entfernen Sie den Schaumstofffilter (21A) vom Papierfilter (21B).
4. Überprüfen Sie beide Luftfilterelemente. Tauschen Sie die Elemente bei Beschädigung aus.
5. Reinigen Sie die Filterelemente, wenn sie wiederverwendet werden.

Papierfilter: Um den Schmutz zu entfernen, klopfen Sie den Filter mehrmals auf einer harten Oberfläche aus. Sie können den Filter auch mit Druckluft (nicht über 2,07 bar) sauber blasen.

Schaumstofffilter: Waschen Sie den Filter in warmen Seifenwasser aus. Anschließend gut ausspülen. Drücken Sie den Luftfilter in einem trockenen, sauberen Lappen aus. Lassen Sie den Luftfilter gut trocknen. Tauchen Sie den Schaumstofffilter in Motoröl und drücken ihn dann in einem trockenen, sauberen Lappen aus, um überschüssiges Öl zu entfernen. Der Motor raucht, wenn sich zuviel überschüssiges Öl im Schaumstoff befindet.

1. 34 Reinigen Sie die Luftfilteraufnahmeplatte (33) und Dichtung (32) mit einem feuchten Lappen. Achten Sie darauf, dass kein Schmutz in die Luftleitung zum Vergaser gelangt.
2. Setzen Sie den Schaumstofffilter auf den Papierfilter. Bauen Sie den kompletten Luftfilter wieder ein. Ziehen Sie die Flügelmutter fest an. Achten Sie darauf, dass die Dichtung (32) unter dem Luftfilter eingebaut ist.
3. Reinigen Sie die Abdeckung mit einem feuchten Lappen.
4. Schrauben Sie die Abdeckung wieder fest.

① Betreiben Sie die Maschine nie ohne Luftfilter. Staub und Schmutz können in den Motor gelangen und zu Schäden an der Maschine führen.

Wechseln Sie den Luftfilter regelmäßig aus.

i Beschädigte Luftfilter müssen sofort ausgewechselt werden.

Zündkerze überprüfen bzw. auswechseln

⚠️ Berühren Sie die Zündkerze oder den Zündkerzenstecker nicht bei laufendem Motor. Hochspannung! Verbrennungsgefahr bei heißem Motor. Schutzhandschuhe tragen!

Kontrollieren Sie regelmäßig die Zündkerze und den Abstand der Elektroden.

Gehen Sie dazu folgendermaßen vor:

1. Lassen Sie den Motor abkühlen.
2. 35 Ziehen Sie den Zündkerzenstecker (27) von der Zündkerze (26) ab.
3. 36 Schrauben Sie die Zündkerze (26) mit dem mitgelieferten Zündkerzenschlüssel (36) heraus.
4. Reinigen Sie die Zündkerze, wenn sie verschmutzt ist.
5. 37 Der Elektrodenabstand muss 0,7 – 0,8 mm betragen.
6. Schrauben Sie die Zündkerze vorsichtig von Hand ein, um eine Beschädigung des Gewindes zu vermeiden.
7. Ziehen Sie jetzt die Zündkerze mit dem Zündkerzenschlüssel fest.

gebrauchte Zündkerze: 1/8 – 1/4 Umdrehung

neue Zündkerze: 1/2 Umdrehung

Eine lockere Zündkerze kann sich überhitzen und den Motor beschädigen.
Ein zu festes Anziehen der Zündkerze kann das Gewinde im Zylinderkopf beschädigen.

1. Stecken Sie den Kerzenstecker wieder auf.

Wechseln Sie die Zündkerze aus:

• alle 100 Stunden oder jede Saison (je nachdem, welcher Fall zuerst eintritt)
  — wenn der Isolationskörper beschädigt ist
  — bei starkem Elektrodenabbrand
  — bei stark verschmutzten oder verölten Elektroden

Verwenden Sie folgende Zündkerzen: F7RTC

Alternative Zündkerzen:

1. Lassen Sie den Motor abkühlen.
2. 35 Ziehen Sie den Zündkerzenstecker (27) von der Zündkerze (26) ab.
3. 36 Schrauben Sie die Zündkerze (26) mit dem mitgelieferten Zündkerzenschlüssel (36) heraus.
4. Stecken Sie den Zündkerzenstecker fest auf.
5. Stellen Sie den Motor wie unter „Kaltstart des Motors“ (Punkt 1 – 4) beschrieben ein.
6. Drücken Sie die Zündkerze mit einer isolierten Zange gegen das Motorgehäuse (nicht in der Nähe des Kerzenloches).
7. Ziehen Sie kräftig das Startseil am Anwerfgriff.

① Bei einwandfreier Funktion muss ein Funke zwischen den Elektroden sichtbar sein.

Schalldämpfer / Austrittsöffnung

46 Kontrollieren Sie regelmäßig den Schalldämpfer.

Reinigen Sie regelmäßig die Austrittsöffnung (41).

⚠ Säubern Sie den Schalldämpfer nicht, wenn der Motor heiß ist. Verbrennungsgefahr!

Ölwechsel

Wechseln Sie das Öl, solange der Motor noch warm ist. Warmes Öl läuft schnell und vollständig ab.

Das Öl ist nach den ersten 5 Betriebsstunden zu wechseln. Danach nur alle 100 Betriebsstunden bzw. jede Saison.

i Es sind zwei Personen erforderlich.

1. 38 Schrauben Sie die Ölablassschraube (4) heraus.

2. 38 Schrauben Sie die Öleinfüllschraube (3) heraus.

3. 39 Erste Person: halten Sie ein mindestens 0,6 l fassendes Gefäß unter die Ölablassschraube.

39 Zweite Person: kippen Sie den Gartenhäcksler, damit das Öl herauslaufen kann.

1. Säubern Sie den Bereich um die Ölaustrittsöffnung gründlich.

2. Schrauben Sie die Ölablassschraube wieder rein.

3. Füllen Sie das neue Öl - 0,6 l - (Öl siehe „TANKEN“) langsam in die Öffnung.

4. Drehen Sie die Oleinfüllschraube fest.

5. Wischen Sie Ölrückstände/Verschmutzungen weg.

Weitere Informationen zum Motor entnehmen Sie bitte der beigefügten „Betriebsanleitung Motor“.

Gerät verstopft

Verstopfungen in der Maschine verringern die Leistung der Maschine.

Wie beseitige ich Verstopfungen?

1. 40 Entfernen Sie den Federstecker (34).

2. 41 Ziehen Sie den Bolzen (35) heraus.

3. 42 Entfernen Sie die Schraube (A).

4. 43 Drehen Sie die Abschirmung (49) nach oben.

5. 43 Öffnen Sie die Abdeckklappe (19).

6. 43 Drücken Sie das Auswurfsieb (6) Richtung Auswurf.

7. 44 Nehmen Sie das Auswurfsieb heraus.

8. Entfernen Sie alle Verunreinigungen aus der Maschine.

9. Bringen Sie das Auswurfsieb wieder an.

10. Verschließen Sie die Abdeckklappe.

11. Drehen Sie die Abschirmung wieder nach unten.

Pflege

Reinigen Sie das Gerät sorgfältig nach jedem Gebrauch, damit die einwandfreie Funktion erhalten bleibt. Zur Werterhaltung und einer langen Lebensdauer Nachstehendes beachten:

- Lüftungsschlitze frei und sauber halten.

— überprüfen der Befestigungsschrauben (ggf. nachziehen).

— nach dem Häckseln das Gerät innen und außen reinigen.

Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste.

Verwenden Sie niemals Reinigungs- oder Lösungsmittel. Sie könnten dem Gerät irreparable Schäden zufügen. Die Kunststoffteile können von Chemikalien angegriffen werden.

- den Häcksler nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.

- blanke Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Sprühöl behandeln.

Wartungsplan

Wartungsarbeiten	vor jedem Gebrauch	nach jedem Gebrauch	nach den ersten 5 Stunden	alle 25 Stunden	alle 50 Stunden	alle 100 Stunden	bei Bedarf	jede Saison
Tanken und Ölstand prüfen	■
Öl wechseln			■		■			■
B e n	z		n			w	e	c ■
Benzineinfüllfilter	reinigen						■
Benzineinfüllfilter	wechseln						■
Luftfilter reinigen					■
Luftfilter wechseln							■
Zündkerze und Zündkerzenstecker kontrollieren						■		■
Zündkerze wechseln								■
Maschine kontrollieren	■
Maschine reinigen		■
Keilriemen kontrollieren	■
Messer kontrollieren	■
Messer wechseln							■

Standortwechsel / Transport

Vor jedem Standortwechsel

→ das Gerät ausschalten, Zündkerzenstecker abziehen und Kraftstoffhahn schließen.

Vor jedem Transport

→ das Gerät ausschalten, Zündkerzenstecker abziehen, Kraftstoffhahn schließen und Motor abkühlen lassen.

→ den Kraftstofftank leeren, um Kraftstoffüberlauf zu vermeiden.

→ das Gerät in oder auf einem Fahrzeug gegen Verrutschen sichern.

i Den Gartenhäcksler nur stehend transportieren.

Lagerung / längerfristige Lagerung

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf, jedoch nicht neben einem Herd, Ofen oder Warmwasserboiler mit Dauerflamme oder anderen Funken erzeugenden Geräten.
  ■ Lassen Sie den Motor abkühlen, bevor Sie das Gerät verstauen.
• Beachten Sie vor einer längerfristigen Lagerung folgendes, um die Lebensdauer des Häckslers zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:
  ⇒ Führen Sie eine gründliche Reinigung durch.

⇒ Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

i Verwenden Sie kein Fett.

→ Leeren Sie den Kraftstofftank vollständig.

i Entleeren Sie den Tank nur im Freien oder in gut belüfteten Räumen.
① Entsorgen Sie Restkraftstoff vorschriftsmäßig (umweltfreundlich).

⇒ Fahren Sie den Vergaser leer.
→ Wechseln Sie das Öl.
→ Ziehen Sie den Zündkerzenstecker ab.
Schrauben Sie die Zündkerze heraus. Füllen Sie dann etwas Motoröl (ca. 5 – 10 ml) in den Zylinder. Ziehen Sie langsam am Seilgriff, um das Öl zu verteilen. Setzten Sie die Zündkerze wieder ein.
→ ⓘ Vor einer erneuten Benutzung des Gerätes müssen Sie die Zündkerze herausschrauben und reinigen.
→ ⓚ Weitere Informationen zur Lagerung des Motor entnehmen Sie bitte der beigefügten „Betriebsanleitung Motor“.
⇒ Überprüfen Sie die Maschine auf einwandfreien Zustand, damit nach einer längeren Lagerung eine zuverlässige Nutzung des Gerätes gewährleistet ist.

Technische Daten

Typ / Modell GHB 760 A
Baujahr siehe letzte Seite
Motor 4-Takt Benzin
Motorleistung 4,0 kW
max. Motordrehzahl n0	3600 -1
max. Schneidgeschwindigkeit 2000 min	-1
Hubraum	212
Schalldruckpegel LPA	96 dB (A)
gemessener Schallleistungspegel LWA 108,4 dB (A)
garantierter Schallleistungspegel LWA 110 dB (A)
max. zu verarbeitender Astdurchmesser(je nach Holzart und -frische)	Einfülltrichter: ∅ 10 mmSeitentrichter: ∅ 76 mm
Gewicht	84,5
Kraftstoff: Benzin (bleifrei)
Kraftstofftank-Inhalt:	3,0 l
Öl:	Klassifikation „SF“ oder höher
Öltank-Inhalt:	0,6 l

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Vor jeder Störungsbeseitigung

• Gerät ausschalten
  – Stillstand des Häckslers abwarten
• Zündkerzenstecker abziehen

Störung mögliche Ursache Beseitigung

Motor läuft nicht an Motor im kalten Zustand		Chokehebel auf „Position 1“ stellen
	Chokehebel auf „Position 2“ gestellt
	Gashebel auf „gestellt Gashebel auf stellen
	Motorschalter auf „OFF“ gestellt Motorschalter auf „ON“ stellen
	Kraftstoffhebel auf „OFF“ gestellt	Kraftstoffhebel auf „ON“ stellen
	kein Kraftstoff Kraftstoffmenge prüfen
	Kraftstoff alt oder verschmutzt	Kraftstoff in ein Gefäß im Freien ablassen. Tank mit frischem, sauberem Kraftstoff befüllen.
	Fehler in der Kraftstoffleitung Kraftstoffleitung auf Knicke oder Beschädigungen überprüfen
	Zündkerzenstecker nicht aufgesteckt Zündkerzenstecker aufstecken
	kein Zündfunke a) Zündkerze reinigen bzw. ersetzen
Motor abgesoffen Zündkerze herausschrauben, reinigen und trocknen;anschließend das Starterseil mehrmals ziehen; Zünd-kerze wieder reinschrauben
Vergaser defekt	Hersteller bzw. zuständige Kundendienststelle aufsu-chen
Motor defekt	Motor auswechseln
Sicherheitsabschaltung (50) ist ausgelöst	Drehen Sie die Abschirmung (49) nach unten.
Interner Fehler	Hersteller bzw. zuständige Kundendienststelle aufsu-chen
Motor stottert(läuft unregelmäßig)	Chokehebel auf „Position 1“ gestellt	Chokehebel auf „Position 2“ stellen
	Zündkerzenstecker nicht fest aufgesteckt	Zündkerzenstecker fest aufstecken
	Entlüftungsloch im Tankdeckel verstopft	Tankdeckel und Entlüftungsloch säubern
	Kraftstoff alt oder verschmutzt	Kraftstoff in ein Gefäß im Freien ablassen. Tank mit frischem, sauberem Kraftstoff befüllen.
	Vergaser nicht richtig eingestellt Vergaser einstellen lassen
Motorleistung lässt nach	Maschine ist überlastet	a) Materialzufuhr verringernb) maximalen Astdurchmesser beachten
	Maschine ist verstopft	Maschine gründlich von innen reinigen
	Luftfilter verschmutzt	Filterelemente reinigen oder austauschen
	Interner Fehler	Hersteller bzw. zuständige Kundendienststelle aufsu-chen
verminderte Schnittleistung bzw. lässt nach	Messer stumpf	Messer nachschleifen oder austauschen
	Schläger abgenutzt	Schläger austauschen
	Keilriemen rutscht durch	Keilriemen spannen
im seitlichen Trichter werden die Äste nicht selbstständig eingezogen	Messer stumpf	Messer austauschen
Außergewöhnliche Geräusche bzw. Vibrationen	Schrauben, Muttern oder andere Teile locker	Teile befestigenWenn die Teile nicht zu befestigen sind oder die Geräu-sche bleiben: Hersteller bzw. Kundendienststelle aufsu-chen.

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

Bei Fragen:

Tel. 0 82 22 / 41 30 -

605 607 613 622 625

i.A. G. Koppenstein,

Remplacez la bougie:

Wie beseitige ich Verstopfungen?

Altrad Lescha Atika GmbH – Technisches Büro

Josef-Drexler-Str. 8 - 89331 Burgau - Tyskland

i.A.

Burgau, 10.05.2019

i.A. G. Koppenstein, Konstruksjonsledelse

Samlet leveranse
