GEBRUIKSAANWIJZING GHB 760 A ATIKA

Oorspronkelijke Bedieningshandleiding

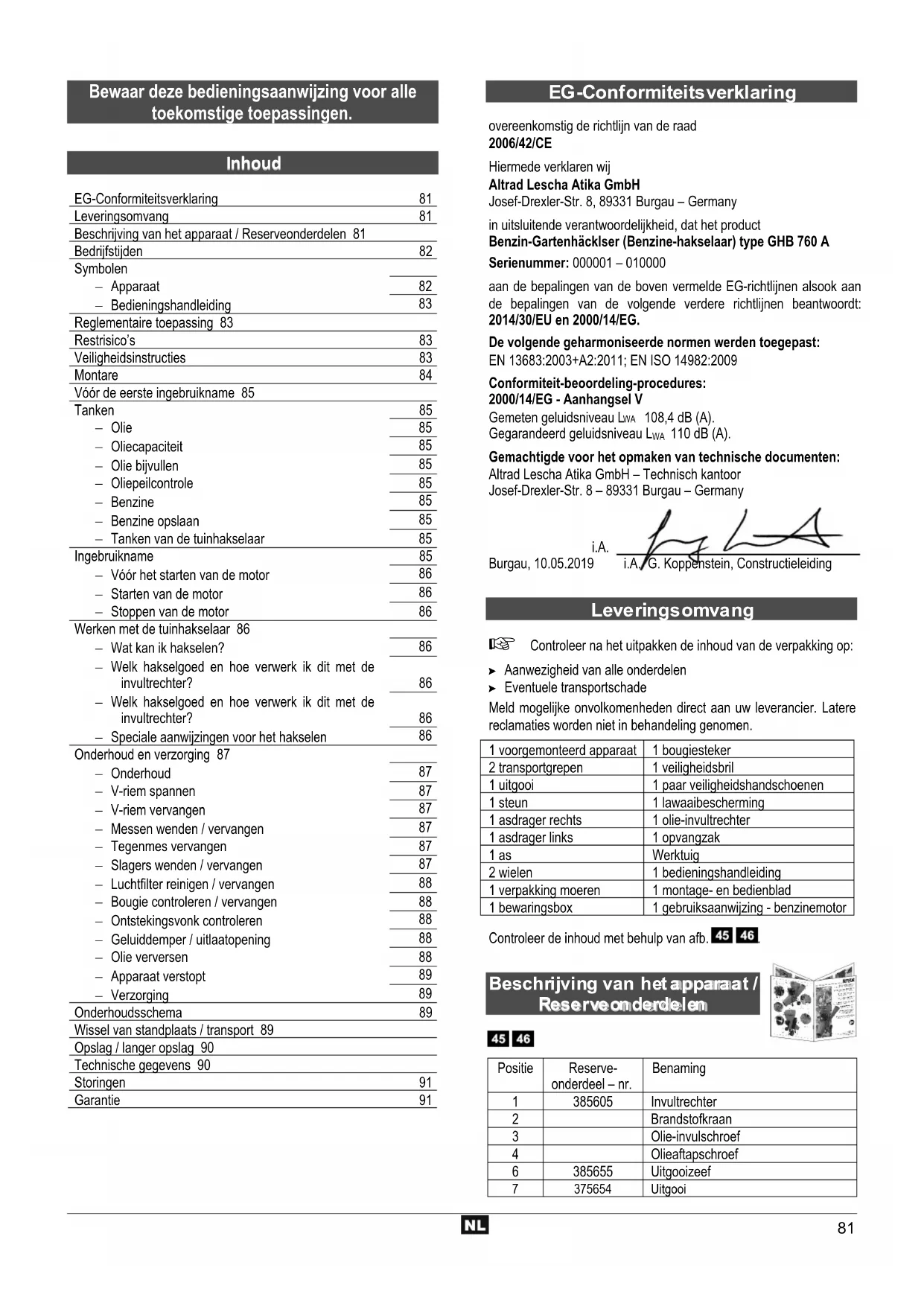

Blz. 81

⚠ U mag het apparaat niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en het apparaat als voorgeschreven heeft gemonteerd!

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

EG-Conformiteitsverklaring	81
Leveringsomvang	81
Beschrijving van het apparaat / Reserveonderdelen 81
Bedrijfstijden	82
Symbolen
- Apparaat	82
- Bedieningshandleiding	83
Reglementaire toepassing 83
Restrisico's	83
Veiligheidsinstructies	83
Montare	84
Vóór de eerste ingebruikname 85
Tanken	85

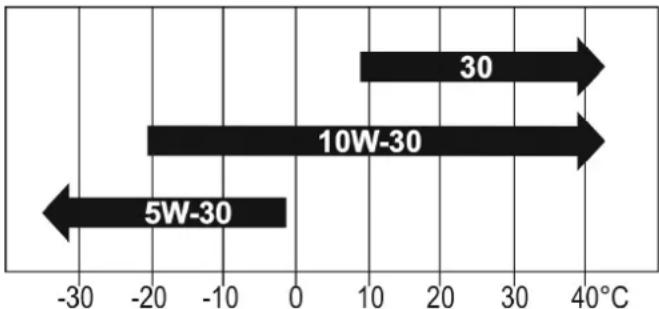

- Olie	85
- Oliecapaciteit	85
- Olie bijvullen	85
- Oliepeilcontrole	85
- Benzine	85
- Benzine opslaan	85
- Tanken van de tuinhakselaar	85
Ingebruikname	85
- Vóór het starten van de motor	86
- Starten van de motor	86
- Stoppen van de motor	86
Werken met de tuinhakselaar 86
- Wat kan ik hakselen?	86
- Welk hakselgoed en hoe verwerk ik dit met de invultrechter?	86
- Welk hakselgoed en hoe verwerk ik dit met de invultrechter?	86
- Speciale aanwijzingen voor het hakselen	86
Onderhoud en verzorging 87
- Onderhoud	87
- V-riem spannen	87
- V-riem vervangen	87
- Messen wenden / vervangen	87
- Tegenmes vervangen	87
- Slagers wenden / vervangen	87
- Luchtfilter reinigen / vervangen	88
- Bougie controleren / vervangen	88
- Ontstekingsvonk controleren	88
- Geluiddemper / uitlaatopening	88
- Olie verversen	88
- Apparaat verstopt	89
- Verzorging	89
Onderhoudsschema	89
Wissel van standplaats / transport 89
Opslag / langer opslag 90
Technische gegevens 90
Storingen	91
Garantie	91

EG-Conformiteitsverklaring

overeenkomstig de richtlijn van de raad 2006/42/CE

Hiermede verklaren wij

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau – Germany

in uitsluitende verantwoordelijkheid, dat het product

Benzin-Gartenhäcklser (Benzine-hakselaar) type GHB 760 A

Serienummer: 000001 - 010000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2014/30/EU en 2000/14/EG.

De volgende geharmoniseerde normen werden toegepast: EN 13683:2003+A2:2011; EN ISO 14982:2009

Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V

Gemeten geluidsniveau LWA 108,4 dB (A). Gegarandeerd geluidsniveau LWA 110 dB (A).

Gemachtigde voor het opmaken van technische documenten: Altrad Lescha Atika GmbH – Technisch kantoor Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A.

i.A. G. Koppenstein, Constructieleiding

Burgau, 10.05.2019

Leveringsomvang

Controleer na het uitpakken de inhoud van de verpakking op:

▶ Aanwezigheid van alle onderdelen
▶ Eventuele transportschade

Meld mogelijke onvolkomenheden direct aan uw leverancier. Latere reclamaties worden niet in behandeling genomen.

1 voorgemonteerd apparaat	1 bougiesteker
2 transportgrepen	1 veiligheidsbril
1 uitgooi	1 paar veiligheidshandschoenen
1 steun	1 lawaaibescherming
1 asdrager rechts	1 olie-invultrechter
1 asdrager links	1 opvangzak
1 as	Werktuig
2 wielen	1 bedieningshandleiding
1 verpakking moeren	1 montage- en bedienblad
1 bewaringsbox	1 gebruiksaanwijzing - benzinemotor

Controleer de inhoud met behulp van afb. 45 46

Beschrijving van het apparaat / Reserve onderdelen

45 46

Positie	Reserve-onderdeel – nr.	Benaming
1	385605	Invultrechter
2		Brandstofkraan
3		Olie-invulschroef
4		Olieaftapschroef
6	385655	Uitgooizeef
7	375654	Uitgooi
8		Transportgrendel
9	3856011	Bewaringsbox
10	385612	As
11	385613	Wiel
12	385656	Steun
13		Aandrijvingspoeli
14	385616	V-riem
15		Motorpoelie
16	385651	Riemafdekking
17	385619	Mes
18	385620	Tegenmes
19		Afdekklep
20		Afdekking luchtfilter
21	359538	Luchtfilter
21A		Piepschuimfilter
21B		Papierfilter
22		Kabelgreep
23		Startkabel
24		Gasregelaar
25		Chokehendel
26	359539	Bougie
27		Bougiestekker
28	359535	Tankdop
29	359536	Benzine-invulfilter
30		Motorschakelaar
31	385622	zijdelingse invultrechter
32		Afdichting
33		Luchtfilteropnameplaat
34	385623	Veersteker
35	385624	Bouten
36		Bougiesleutel
37 385625 Asdrager - links
38 385625 Asdrager - rechts
39	385626	Afstandsbus
40	385627	Wielkap
41		Geluiddemper/uitlaatopening
42	385628	Spatbescherming (invultrech
43	385631	Spatbescherming (zijdelingsinvultrechter)
44	385602	Veiligheidssticker 1
45	385603	Veiligheidssticker 2
46	382316	Veiligheidssticker 3
47	385604	Veiligheidssticker 4
48	385663	Benzinemotor
49		Afscherming (veiligheids
50		Veiligheidsuitschakeling

Reserveonderdelen bestellen:

- bij de fabrikant

- noodzakelijke gegevens bij de bestelling:

• kleur van de apparaat
  • reservedeel-nr. / benaming
• gewenste aantal
• tuinhakselaar type/model

Voorbeeld:

oranje, 385654 / Uitgooi, 1, GHB 760 A

Bedrijfs tijden

Houdt alstublieft vóór ingebruikname van het apparaat rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

Symbolen apparaat

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht.

Vóór reparatie-, onderhouds- en reinigingswerkzaamheden de motor stopzetten en de bougiesteker trekken.

Gevaar door wegslingerende delen bij lopende motor – niet betrokken personen, alsook huis- en nuttige dieren uit de gevaarszone verwijderd houden.

Let op voor roterende messen. Handen en voeten niet in de openingen houden terwijl de machine draait.

Gevaar van een vergiftiging door koolmonoxyde.

De motor niet in gesloten ruimten starten of laten draaien, zelfs wanneer de deuren en ramen geopend zijn.

Waarschuwing voor hete oppervlakken.

Gevaar voor verbranding.

Raak geen hete motordelen aan. Deze blijven ook na het uitschakelen van de machine voor korte tijd heet.

Oog- en geluidsbescherming dragen!

Veiligheidshandschoenen dragen!

Tegen vochtigheid beschermen!

Niet in de invultrechter grijpen.

Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen.

Benzine en olie zijn licht ontvlambaar en kennen exploderen. Vuur, open licht en rook zijn verboden.

Benzinekraan gesloten OFF

Benzinekraan geopend ON

Snelheidsniveau MIN.

Snelheidsniveau MAX.

Chokepositie

Motor uitgeschakeld OFF

Motor ingeschakeld ON

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

Symbolen bedieningshandleiding

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

1

2

3

...

Neem alstublieft het ingesloten montageen bedieningsblad ter hand, wanneer in de tekst naar het afbeeldings-nr. wordt verwezen.

Reglementaire toepassing

Bij het gebruik conform de voorschriften hoort het hakselen van

- alle soorten takken

invultrechter. tot 10 mm doorsnede (al naar houtsoort en versheid)

⇒ zijtrechter. tot 76 mm doorsnede (al naar houtsoort en versheid)

- verwelkte, vochtige, reeds meerdere dagen opgeslagen tuinafval afwisselend met de takken.

Het hakselen van glas, metaal, kunststofdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordt uitdrukkelijk uitgesloten.

Metalen delen (draden enz.) en andere vreemde voorwerpen dienen uit het te snijden materiaal in ieder geval te worden verwijderd.

Start het toestel niet in gesloten of slecht geventileerde ruimten ⇒ gevaar van een vergiftiging door koolmonoxyde.

De machine mag niet in door explosie bedreigde omgeving worden toegepast of aan regen worden blootgesteld.

Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

Alle verdere toepassingen gelden als niet volgens de voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de tuinhakselaar sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit.

Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico's. Reparatiewerkzaamheden mogen alleen via ons resp. door een door ons benoemde servicedienst worden uitgevoerd.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond de constructie voor de toepassing van deze machine nog een al restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoor-schriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

- Gevaar van verwondingen, wanneer zeker bevestigde veiligheidsvoorzienningen die slechts met werktuig kunnen worden verwijderd, bij draaiende motor worden verwijderd.

- Gevaar voor letsels aan vingers en handen, wanneer u met de hand door een opening grijpt en in aanraking komt met de roterende messen.

- Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de messen.

- Verwonding door wegslingerend hakselgoed in het bereik van de trechter.

- Elektrische slag bij contact met de bougiesteker bij draaiende motor.

- Gevaar van verbrandingen bij contact met hete onderdelen.

- Gevaar van een koolmonoxidevergiftiging bij gebruik van het apparaat in gesloten of slecht geventileerde ruimten.

- Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veiligheidsinstructies

Lees en volg de onderstaande aanwijzingen, de voorschriften voorkoming van ongevallen en de algemene gheidsvoorschriften op, om u zelf en anderen tegen vondingen te beschermen.

i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

De gebruiksaanwijzing van de motor is onderdeel van de machine en dient aan alle personen die met de machine werken te worden doorgegeven.

Bewaar deze veiligheidsvoorschriften goed.

Reparaties aan elektrische onderdelen van de machine, zowel als aan de veiligheidsschakeling moeten door de fabrikant of een door hem aangewezen persoon worden uitgevoerd.

- Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing.

- Gebruik de machine alleen waar hij voor gemaakt is (zie "Reglementaire toepassing" en "Werken met de tuinhakselaar").

- Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan.

- Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het apparaat niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

- Tijdens het werken met deze machine dienen veiligheidsbril, werkhandschoenen en gehoorbeveiliging te worden gedragen.

■ Draag de juiste werkkleding.

- nauw sluitende kleding dragen.

- geen schoenen met gladde zolen dragen.

- De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden.

- Kinderen en jongeren van minder dan 16 jaar mogen het toestel niet bedienen.

- Kinderen dienen uit de buurt van het apparaat te worden gehouden.

- Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn.

- Laat de apparaat nooit zonder toezicht.

• Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.
• Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
• Nooit uw hand in de vul- of uitworpopening steken.
• Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening.
• Overbelast het apparaat niet. U werkt beter en zeker met de juiste belasting van de machine.
• Exploiteer het apparaat alleen met scherp geslepen messen en slagers, dit reduceert het gevaar van terugslag.
• Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht en verander niets aan de machine wat de veiligheid in gevaar kan brengen.
• Begin met het hakselen pas, wanneer de benzinemotor het maximaal toerental heeft bereikt.
• Verander het toerental van de motor niet, want de regelaar regelt de veilige maximum werksnelheid en beschermt de motor en alle draaiende delen tegen schade door te hoge snelheid.
• Het apparaat mag niet zonder de vultrechter gebruikt worden.
• Apparaat resp. onderdelen van het apparaat niet veranderen.
• Bij het inschakelen van de motor moet het apparaat conform de voorschriften zijn gesloten.
• Het apparaat niet met water afspatten.
• Let op de omgevingsinvloeden:

- Gebruik de machine niet in een vochtige of natte omgeving.

- Machine niet in de regen laten staan of in de regen werken.

- Werk alleen bij toereikend zicht. Zorg voor een goede verlichting.

• Om letsel aan vingers te vermijden bij montage en/of reiniging werkhandschoenen dragen.
• Schakel de machine uit en verwijder de bougiesteker bij:

- onderhouds- en reinigingswerkzaamheden

• verwijderen van storingen
• reparatiewerkzaamheden
• transport en opslag

• vervanging van messen
  – verlaten van de tuinhakselaar (ook bij korte onderbrekingen)

• Bij verstoppingen in de ingooi en uitgooi van de machine schakel de motor uit en verwijder de bougiesteker en wacht de stilstand van de werktuigen af, alvorens u materiaalresten in de ingooi of uitgooi verwijdert.

• Onderzoek de machine op eventuele beschadigingen:

- Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.
• Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

• Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.
  ■ Laat geen sleutels steken!

Controleer vóór het inschakelen altijd of de sleutels en instelgereedschappen verwijderd zijn.

- Voer geen reparatie aan de machine uit, tenzij u hiervoor een opleiding bezit.

Voer geen andere reparaties dan de in het hoofdstuk „Onderhoud“ beschreven reparaties aan de machine uit, maar neem direct contact op met de fabrikant of klantenservice.

⚠️ De plaatselijke voorschriften moeten opgevolgd worden.
Alleen de originele reserveonderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Veilige omgang met brandstoffen

Brandstoffen en brandstofdampen zijn brand-gevaarlijk en kunnen bij het inademen en op de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet er voor een goede ventilatie gezorgd worden.

• Schakel vóór het tanken van de tuinhakselaar de motor uit en laat het apparaat afkoelen.
• Bij het tanken niet roken en open vuur vermijden.
  ■ Draag handschoenen bij het tanken.
• Tank niet in gesloten ruimtes (explosiegevaar).

- Let erop dat u geen brandstof of olie morst. Reinig de tuinhakselaar direct, als u brandstof of olie hebt gemorst. Trek onmiddellijk andere kleren aan, als u brandstof of olie over uw kleding gemorst hebt.

• Let erop dat er geen brandstof in de grond terechtkomt.
• Sluit de tankdop na het tanken weer zorgvuldig en let erop dat de tankdop tijdens het gebruik van de zaag niet loskomt.
• Controleer of het tankdeksel en de benzineleidingen dicht zijn. Bij lekkages mag u het apparaat niet in gebruik nemen.
• Transporteer en bewaar brandstoffen alleen in hiervoor toegestane en gemarkeerde reservoirs.
  ■ Houd kinderen uit de buurt van brandstoffen.
• Transporteer en bewaar brandstoffen niet in de buurt van brandbare of licht ontvlambare stoffen, vonken of open vuur.
• Ga vóór het starten van het apparaat minimaal drie meter bij de tankplaats vandaan staan.

Montare

Twee personen zijn voor de montage vereist.

1 Sluit de zijdelningse invultrechter met de vier moeren M8.
2 Monteer de transportwielen.

U benodigt: 4x parker M8x35, 4x zelfzekerende zeskantmoer, 12x schijf A8,4 - ∅16, 4x schijf A8,4 - ∅24.

3 Monteer dan de steun (12).

Schroef de steun eerst links en rechts telkens met een schroef M8x16 met schijf A8,4 en veerring A8 vast.

Trek de schroeven slechts handvast aan.

4 Klap de steun omhoog.

Bevestig nu de steun met een verdere schroef met schijf en veerring.

Trek alle schroeven vast.

5 De tweede persoon kantelt de hakselaar in zijn richting.

Steek de schroeven M8x205 door de asdrager rechts (38) en dan door het toestel.

Plaats de afstandsbussen (39) en schuif de schroeven erdoor.

Steek dan de asdrager links (37) op.

Zeker de schroeven met schijf A8,4, veerring A8 en zeskantmoer M8.

Trek de zeskantmoeren slechts handvast aan.

7 Schuif de as (10) door de asdrager.
8 Schuif de wielen (11) op de as.

9 Zeker de wielen met veerring A5 en wielkuip (40).
10 Verwijder de twee schroeven.
11 Breng de bewaringsbox (9) aan en schroef vast met de beide van tevoren verwijderde schroeven.
12 Monteer de uitgooi (7).

Bevestig eerst de uitgooi op een kant boven en beneden met schroeven M6x12.

Trek de schroeven slechts handvast aan.

Bevestig dan de uitgooi op de andere kant.

Trek alle schroeven vast.

Vóór de eerste ingebruikname

De tuinhakselaar wordt niet met benzine of olie gevuld geleverd.

Vul de hakselaar zoals onder "Tanken" is beschreven.

Tanken

Olie

→ Gebruik hoogwaardige olie (SAE 10W-20) met de classificatie "SF" of hoger.
⇒ Samen met de geadviseerde olie zijn geen bijzondere toevoegsels vereist.
⇒ Meng de olie niet met benzine.

Wordt olie SAE 30 onder 10°C toegepast, komt het tot een zware start en tot mogelijke beschadigingen aan de motorboring door onvoldoende smering.

Oliecapaciteit: 0,6 l

Olie bijvullen

1. 13 Verwijder de deksel van de olie-invulschroef (3).
2. 14 Vul de olie langzaam in de opening.
3. Draai de olie-invulschroef vast.
4. Wis de olie-achterstanden/verontreinigingen weg.

Oliepeilcontrole

Voor de controle van het oliepeil moet het toestel

- op een gladde ondergrond staan

- uitgeschakeld zijn.

1. 13 Verwijder de deksel van de olieinvul-schroef (3).
2. Wis de olie van de peilstok af.
3. Steek de olie-invulschroef weer in de opening (niet vastschroeven).
4. Trek de olie-invulschroef er weer uit.

1. Controleer het oliepeil met de peilstok.
2. Oliepeil moet tussen MIN en MAX liggen.
3. Vul bij een te laag oliepeil (MIN of weinige) gelijkwaardige olie bij.

Benzine

Bij de omgang met benzine en olie is extra waakzaamheid geboden. Rook en open vuur is niet toegestaan (explosiegevaar).

i schone, verse, loodvrije benzine met een minimumoctaangetal van 85

→ Vul geen gelode, verschaalde of verontreinigde benzine, diesel, olie-benzine-mengsel of andere niet toegelaten brandstoffen in.
Gebruik geen benzine met een octaangetal lager dan 85 ROZ. Dit kan tot zware motorschade leiden.
⇒ Om milieutechnische redenen wordt het gebruik van loodvrije benzine aanbevolen.

Benzine opslaan

→ Brandstoffen zijn maar beperkt houdbaar, ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kunnen tot startproblemen leiden. Sla daarom slechts de hoeveelheid brandstof op die u in een maand verbruikt.
Sla brandstoffen alleen op in hiervoor toegestane en gemarkeerde reservoirs. Bewaar brandstofreservoirs droog en veilig.
⇒ De brandstofreservoirs moeten buiten het bereik van kinderen bewaard worden.

Tanken van de tuinhakselaar

• Motor uitschakelen en laten afkoelen!
  • Veiligheidshandschoenen dragen!
• Contact met de huid en ogen vermijden!

• In ieder geval op "Veilige omgang met brandstof" opvolgen.

• Tank de machine alleen in de open lucht of in voldoende geventileerde ruimtes.

• Maak de omgeving van de dop schoon. Verontreinigingen in de tank veroorzaken bedrijfsstoringen.
• 15 Maak de tankdop (28) voorzichtig open, zodat eventueel aanwezige overdruk kan zakken.
• Vul de benzine voorzichtig tot ca. 4 cm onder de rand van het invulstuk in, opdat de benzine ruimte heeft om zich uit te breiden.
• 15 Reinig de benzine-invulfilter (29) bij verontreinigingen.
• Sluit de tankdop weer. Controleer of de tankdop goed dicht zit.
• Maak de tankdop en de omgeving schoon.
• Controleer de tank en brandstofleidingen op lekkages.
• Ga vóór het starten van de motor minimaal drie meter bij de tankplaats vandaan staan.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Plaats de hakselmachine vóór het gebruik op een horizontale en stevige ondergrond (kiepgevaar).

• Plaats het apparaat niet op een geplaveide of steengruisondergrond.

• Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp.

• Controleer voor ieder gebruik:
  de machine op eventuele beschadigingen
• of alle schroeven goed zijn vastgedraaid

Vóór het starten van de motor

i Controleer oliepeil en brandstof (eventueel bijvullen).

Koude start van de motor

1. 16 Plaats de chokehendel (25) op positie ① → gesloten.
2. 16 Plaats de gasregelaar ca. 1/3 in richting →
3. 16 Plaats de brandstofkraan (2) op positie → ON.
4. 17 Plaats de motorschakelaar (30) op positie → ON.
5. Grijp en trek langzaam de kabelgreep (22) tot weerstand te voelen is.
6. 18 Trek vlug aan de startkabel (23) en laat het dan langzaam los.
   ⚠ Trek de startkabel niet geheel eruit en laat de kabelgreep niet terug op de motor slaan.
7. 19 Zodra de motor is gestart, zet de chokehendel (25) — op positie ② → open.
8. 19 Zet de gasregelaar (24) langzaam in richting →

Warme start van de motor

1. 19 Zet de chokehendel (25) ← op positie ② → open.
2. 16 Zet de gasregelaar (24) ca. 1/3 in richting →
3. 16 Plaats de brandstofkraan (2) op positie → ON.
4. 17 Plaats de motorschakelaar (30) op positie → ON. → ON.
5. 18 Grijp en trek langzaam de kabelgreep (22) tot weerstand te voelen is.
6. 18 Trek vlug aan de startkabel (23) en laat het dan langzaam los.
   ⚠ Trek de startkabel niet geheel eruit en laat de kabelgreep niet terug op de motor slaan.
7. 19 Zet de gasregelaar (24) langzaam in richting →

Stoppen van de motor

1. 20 Plaats de gasregelaar (24) op positie → 🍻.
2. 21 Plaats de motorschakelaar (30) op positie → OFF.
3. 20 Plaats de brandstofkraan (2) op positie → OFF.

i Stel NIET de chokehendel (25) op positie 1 → gesloten, om de motor te stoppen. Dit kan tot terugontstekingen of motorschade leiden.

Stoppen van de motor in geval van nood

21 Plaats de brandstofkraan (2) op positie → OFF.

Werken met de tuinhakselaar

- Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.

• Langer materiaal, dat uit het toestel uitsteekt, zou terug kunnen springen, wanneer het door de messen wordt ingetrokken! Veiligheidsafstand aanhouden!
• Nooit uw hand in de vul- of uitworpopening steken.
• Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening.
• Breng uw handen, andere lichaamsdelen en kleding niet in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen.
• Controleer voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezig zijn.
• Begin met het hakselen pas, wanneer de benzinemotor het maximaal toerental heeft bereikt.
• Kantel het toestel niet met lopende motor.
• Let op bij het vullen, dat er geen metaal, stenen, flessen of andere niet verwerkbare voorwerpen in de vultrechter komen.
• Wanneer er vreemde voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddellijk uit en laat het tot stilstand komen. Voer de volgende punten uit:
• trek de bougiesteker af
• controleer de schade
  – vervang of repareer beschadigde delen
• controleer het apparaat, schroef losse delen vast.

⚠ U mag het apparaat niet repareren wanneer u daartoe niet bevoegd bent.

Wat kan ik hakselen?

Ja:

- organisch afval uit huishouden en tuin bv heg- en boomafval, struiken, heesters, verwelkte bloemen

Nee:

- glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde, voeding-, vis- en vleesresten

Welk hakselgoed en hoe verwerk ik dit met de invultrechter (1)?

Struiken, bladeren, tuinafvallen en dunne takken kunnen worden gehakseld.
Dunne en lange struiken en takken worden snel ingetrokken. Laat dit hakselgoed snel los.

Verwerk sterk waterhoudig, tot vastplakken neigend hakselgoed afwisselend met houtig hakselgoed, om een verstopping in het apparaat te voorkomen.
Vul niet te veel hakselgoed op een keer in de invultrechter, om een blokkeren van het snijwerk te voorkomen.
Gebruik een houten staf, om zwaar toegankelijk hakselgoed het snijwerk toe te voeren.

Welk hakselgoed en hoe verwerk ik dit met de zijdelingse invultrechter (31)?

➢ Sterkere takken moeten door de zijdelingse invultrechter worden ingevuld.

Voorkom een overbelasting en blokkeren van het snijwerk door langzaam toevoren van de takken.

Speciale aanwijzingen voor het hakselen:

Maak takken, twijgen en hout vlak na het snijden klein - dit hakselgoed wordt tijdens het uitdrogen zeer hard, de maximum te verwerken takdiameter wordt hierdoor kleiner.

• Verwijder zijtakken bij takken met veel twijgen.
  ➢ Voer de takken met een grotere takdiameter langzaam toe.
  Laat het gehakselde materiaal in de zone van de uitwerpopening niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening.
  ➢ Reinig de vulopening en het uitwerpkanaal wanneer het toestel verstopt is. Schakel hiervoor eerst de motor uit en verwijder de bougiesteker.
  Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddellijn bijgehouden wordt (zie „Technische gegevens“). Al naar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren.
  De messen trekken het hakselgoed vrijwel zelfstandig naar binnen.
  ➢ Schakel de motor direct bij blokkeren van het snijwerk uit, om een overbelasting van de motor te voorkomen. Verhelp vóór een hernieuwd inschakelen van de motor de storing.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

• motor uitschakelen
• stilstand van de snijvoorziening afwachten
• bougiestekker uittrekken

Voer de onderhoudswerkzaamheden niet in de buurt van open vuur uit. Brandgevaar!

Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen kunnen onverwachte schade en verwondingen tot gevolg hebben.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weer te verwijderen.

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreven, moeten door de klantenservice worden uitgevoerd.

Noodzakelijke reparaties of onderhoudswerkzaamheden dienen vóór gebruik van het toestel te worden uitgevoerd.

Onderhoud

Opdat een lang en betrouwbaar gebruik van het apparaat is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig uit.

Controleer het apparaat op blijkbare gebrekken zoals

• losse bevestigingen
• versleten of beschadigde onderdelen, vooral V-riem, messen en slagers
• tankdop en brandstofleidingen op dichtheid
• correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

V-riem spannen

Controleer regelmatig de spanning van de V-riem, omdat een losse V-riem het toerental van de motor reduceert.

De V-riem is correct gespannen, wanneer deze ca. 10 mm kan worden doorgedrukt.

1. 22 23 m de spanning van de V-riem (14) te controleren, moet u de riemafdekking (16) verwijderen.
2. 24 Controleer de spanning van de V-riem.
3. 25 Maak voor het naspannen de vier schroeven aan de motor los.
4. Verplaats de motor zo ver, tot u de V-riem 10 mm kunt doordrukken.
5. 24 Let erop dat de aandrijvings- (13) en motorpoelie (15) in één lijn liggen.
6. Trek de schroef aan de motor weer vast.
7. Breng de riemafdekking weer aan.

V-riem vervangen

⚠ Vervang onmiddelijk beschadigde of te lange V-riemen.

1. 22 23 rwijder de riemafdekking (16).
2. 25 Maak de vier schroeven aan de motor los.
3. Verplaats de motor zo ver, tot de V-riem zonder problemen kan worden verwijderd.
4. Leg de nieuwe V-riem op.
5. 24 Span de V-riem doordat u de motor zo ver verplaatst, tot u de V-riem 10 mm kunt doordrukken.
6. 24 Let erop dat de aandrijvings- (13) en motorpoelie (15) in één lijn liggen.
7. Trek de schroef aan de motor weer vast.
8. Breng de riemafdekking weer aan.

Messen wenden / vervangen

Inschatting van een stomp mes:

→ het hakselgeluid klinkt traag.
→ de V-riem glijdt door, ofschoon hij gespannen is.
→ de snijsnelheid is sterk gereduceerd.

1. 26 Draai de afscherming (49) naar boven.
2. 27 Maak de schroef los en open de afdekklep (19).
3. 28 Draai de messchijf zo dat het mes (17) door de opening zichtbaar is.
4. 28 Maak eerst de zelfzekerende moeren los.
   Gebruik voor het losmaken van de moeren de ringsleutel.
5. 28 Draai dan de schroeven eruit.
6. Wendt resp. vervang het mes.
7. Bevestig het mes met de schroeven en zelfborgende moeren en trek deze vast aan.
8. Sluit de afdekklep.
9. Draai de afscherming weer naar beneden.

Tegenmes vervangen

1. 29 Maak de vier moeren aan de zijdelingse invultrechter (31) los.
2. 30 Maak de vier moeren aan het tegenmes (18) los.
3. Monteer het nieuwe tegenmes.
4. Schroef de vier moeren voor het sluiten van de zijdelingse invultrechter weer vast.

Slagers wenden / vervangen

Neemt de hakselprestatie af, moeten de slagers worden gewendt resp. worden vervangen.

Deze onderhoudswerkzaamheid moet door de klantenservice worden uitgevoerd.

Luchtfilter reinigen resp. vervangen

Verwijder stof en vuil regelmatig van het luchtfilter om

• startproblemen,
• vermogensverlies
  — een te hoog brandstofverbruik

te voorkomen.

Reinig de luchtfilter ca. alle 50 bedrijfsuren, bij bijzonder stoffige verhoudingen vaker (alle 10 uren).

1. 31 Schroef alleen de getoonde stergreepmoer los en verwijder de afdekking (20).
2. 32 Schroef de vleugelmoer los en verwijder de luchtfilter (21).
3. 33 Verwijder de piepschuimfilter (21A) van de papierfilter (21B).

4. Controleer de beide luchtfilterelementen. Vervang de elementen bij beschadiging.

5. Reinig de filterelementen, wanneer ze opnieuw worden toegepast. Papierfilter: Om het vuil te verwijderen, klop de filter meerdere keren op een hard oppervlak uit. U kunt de filter ook met perslucht (niet boven 2,07 bar) schoon blazen. Piepschuimfilter: Was de filter in warm zeepsop. Vervolgens goed uitspoelen. Druk de luchtfilter in een droge, zachte lap uit. Laat de luchtfilter goed drogen. Dompel de piepschuimfilter in motorolie en druk hem dan in een droge, schone doek uit, om overtollige olie te verwijderen. De motor rookt, wanneer zich te veel overtollige olie in de piepschuim bevindt.

6. 34 Reinig de luchtfilteropnameplaat (33) en de afdichting (32) met een vochtige doek. Let erop, dat geen vuil in de luchtleiding naar de carburateur komt.

7. Zet de piepschuimfilter op de papierfilter. Bouw de complete luchtfilter weer in. Trek de vleugelmoer vast aan. Let erop, dat de afdichting (32) onder de luchtfilter is ingebouwd.

8. Reinig de afdekking met een vochtige doek.

9. Schroef de afdekking weer vast.

① Exploiteer de machine nooit zonder luchtfilter. Stof en vuil kunnen in de motor geraken en tot beschadigingen aan de machine leiden.

Vervang het luchtfilter regelmatig.

Beschadigde luchtfilters moeten onmiddellijk vervangen worden.

Bougie controleren resp. vervangen

⚠️ Raak de bougie of bougiestekker niet aan als de motor draait. Hoogspanning!

Gevaar voor verbranding bij hete motor.

Veiligheidshandschoenen dragen!

Controleer de bougie en de elektrodenafstand regelmatig.

Ga hiertoe als volgt te werk:

1. Laat de motor afkoelen.
2. 35 Trek de bougiestekker (27) van de bougie (26) af.
3. 36 Draai de bougie (26) los met de meegeleverde bougiesleutel (36).
4. Reinig de bougie, als deze vuil is.
5. 37 De elektrodenafstand moet 0,7 - 0,8mm bedragen.
6. Schroef de bougie voorzichtig met de hand in, om een beschadiging van de schroefdraad te voorkomen.
7. Trek nu de bougie met de bougiesteker vast.
   gebruikte bougie: 1/8 – 1/4 omdraaiing
   nieuwe bougie: 1/2 omdraaiing

Een losse bougie kan zich oververhitten en de motor beschadigen.
Een te vast aantrekken van de bougie kan de schroefdraad in de cilinderkop beschadigen.

• alle 100 uren of ieder seizoen (afhankelijk daarvan, welk geval zich het eerst voordoet)
• als het isolatielichaam beschadigd is
  — bij sterke elektrode-afbrand
• bij zeer vuile elektroden of elektroden die bedekt zijn met een laagje olie

Gebruik de volgende bougies: F7RTC

Alternatieve bougies:

1. Laat de motor afkoelen.
2. 35 Trek de bougiestekker (27) van de bougie (26) af.
3. 36 Draai de bougie los met de meegeleverde bougiesleutel (36).
4. Steek de bougiestekker goed op de bougie.
5. Stel de motor zoals onder "Koude start van de motor" (punt 1 - 4) is beschreven in.
6. Druk de bougie met een geïsoleerde tang tegen het motorhuis (niet in de buurt van het bougiegat).
7. Trek krachtig het startkabel aan de startgrendel.

Bij foutvrije werking moet een vonk tussen de elektroden zichtbaar zijn.

Geluiddemper / uitlaatopening

46 Controleer regelmatig de geluidsdempers.

Reinig de uitlaatopening (41) regelmatig.

⚠ Reinig de geluiddemper niet, als de motor heet is. Gevaar voor verbranding.

Olie verversen

Wissel de olie, zo lang de motor nog warm is. Warme olie loopt snel en volledig af.

De olie is pas na de eerste 5 bedrijfsuren te wisselen. Daarna slechts alle 100 bedrijfsuren resp. ieder seizoen.

i Er zijn twee personen vereist.

1. 38 Schroef de olieaftapschroef (4) eruit.
2. 38 Schroef de olieaftapschroef (3) eruit.

3. 39 Eerste persoon:
   houdt een ten minste 0,6 l bevatend reservoir onder de olieaftapschroef.
   39 Tweede persoon:
   kantel de hakselaar, opdat de olie eruit kan lopen.

4. Maak het bereik rond om de olieuittredingsopening grondig schoon.

5. Schroef de olieaftapschroef weer vast.

6. Vul de nieuwe olie - 0,6 l - (olie zie „TANKEN“) langzaam in de opening.

7. Draai de olie-invulschroef vast.

8. Wis de olie-achterstanden/verontreinigingen weg.

i Verdere informaties omtrent de motor ontleent u alstublieft de bijgevoegde "Gebruiksaanwijzing motor".

Apparaat verstopt

Verstoppingen in de machine reduceren het vermogen van de machine.

Hoe verwijder ik verstoppingen?

1. 40 Verwijder de veersteker (34).
2. 41 Trek de bout (35) eruit.
3. 42 Verwijder de schroef (A).
4. 43 Draai de afscherming (49) naar boven.
5. 43 Open de afdekklep (19).
6. 43 Druik het uitgooizeef (6) in richting uitgooi.
7. 44 Neem het uitgooizeef eruit.
8. Verwijder alle verontreinigingen uit de machine.
9. Breng het uitgooizeef weer aan.
10. Sluit de afdekklep.
11. Draai de afscherming weer naar beneden.

Verzorging

Reinig het toestel zorgvuldig na ieder gebruik, opdat de foutloze werking blijft bewaard. In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehouden:

• ventilatiegleuven open en schoon houden.
  — bevestigingsschroeven controleren (indien nodig vastdraaien)
• na ieder gebruik, het apparaat van binnen en van buiten goed te reinigen.
  Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachte borstel.
  Gebruik nooit reinigings- of oplosmiddelen. Zij zouden onherstelbare schade aan het toestel kunnen veroorzaken. De kunststofdelen kunnen door chemische producten worden aangetast.

- de hakselmachine niet met stromend water of met hogedrukreinigers reinigen.

- blanke metalen delen na ieder gebruik ter bescherming tegen corrosie met een milieuvriendelijke, biologisch af te breken sproeiolie behandelen.

Onderhoudsschema

Onderhoudswerkzaam-heden	vóór ieder gebruik	na ieder gebruik	na de eerste 5 uren	alle 25 uren	alle 50 uren	alle 100 uren	bij behoefte	ieder seizoen
Tanken en oliepeil controleren	■
Olie vervangen			■		■			■
Benzine vervangen								■
Benzine-invulfilter	reinigen						■
Benzine-invulfilter	vervangen						■
Luchtfilter reinigen					■
Luchtfilter vervangen							■
Bougie Bougiestekker controleren						■		■
Bougie vervangen								■
Machine controleren	■
Machine reinigen		■
V-riem controleren	■
Mes controleren	■
Messen vervangen							■

Wissel van standplaats / transport

Vóór iedere standplaatswissel

⇒ het apparaat uitschakelen, bougiesteker verwijderen en brandstofkraan sluiten.

Voor aanvang van iedere transport

⇒ het apparaat uitschakelen, bougiesteker verwijderen, brandstofkraan sluiten en de motor laten afkoelen.

→ de brandstoftank ledigen, om een overlopen van brandstof te voorkomen.

→ het apparaat in of op een voertuig tegen verschuiven zekeren.

i De tuinhakselaar slechts staande transporteren.

Opslag / langer opslag

• Bewaar onbenutte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderne op, echter niet naast een haard, oven of boiler met permanente vlam of andere vonken vervaardigende apparaten.
• Laat de motor afkoelen, alvorens u het apparaat opbergt.
• Houdt vóór een langer opslag rekening met het volgende, om de levensduur van de hakselaar te verlengen en een soepel bedienen te waarborgen:

→ De machine grondig reinigen.
⇒ Alle bewegende delen met milieuvriendelijke olie behandelen.

i Gebruik geen vet

→ Ledig de benzinetank geheel.

i Ledig de tank alleen in de open lucht of in voldoende geventileerde ruimtes.
i Voer de restbenzine volgens voorschriften af (milieuvriendelijk).

→ Neem de bougiesteker af.

Draai de bougie los. Vul dan een weinig motorolie (ca. 5 – 10 ml) in de cilinder. Trek langzaam aan de kabelgreep om de olie te verdelen. Zet de bougie weer in.

① Voor een hernieuwd gebruik van de machine moet u de bougie eruit schroeven en reinigen.

⇒ ⓘ Verdere informaties omtrent het opslag van de motor ontleent u alstublieft aan de bijgevoegde “Gebruiksaanwijzing motor”.

→ Controleer de machine op een foutvrije toestand, opdat na een langere opslag een betrouwbaar gebruik van de machine is gewaarborgd.

Technische gegevens

Type GHB 760 A
Bouvwjaar zie laatste pagina
Motor 4-takt benzinemotor
Motorvermogen 4.0 kW
Max. motortoerental no	3.600 -1
max. snijsnelheid 2.000 min	-1
Cilinderinhoud	212
Geluidsdrukpegel LPA	96 dB (A)
gemeten geluidsniveau LWA 108,4 dB (A)
gegarandeerd geluidsniveau LWA 110 dB (A)
max. te verwerkende takmiddellijn (geldt alleen voor het snijden van vers hout)	Invultrechter: ∅ 10 mmZijtrechter. ∅ 76 mm
Gewicht	84,5
Brandstof Benzine (loodvrij)
Inhoud brandstoftank: 3,0 l
Olie:	Classificatie „SF“ of hoger
Olietank-Inhoud:	0,6 l

Storingen

Voor het verhelpen van iedere storing

• apparaat uitschakelen
• stilstand van de tuinhakselaar afwachten
• bougiestekker uittrekken

Storing Mogelijke oorzaak Oplossing

Motor doet het niet Motor in koude toestand		Chokehendel op „positie 1“ zetten
	Chokehendel op „positie 2“ gezet
	Gashendel op „gezet Gashendel op „zetten
	Motorschakelaar op “OFF” gezet Motorschakelaar op “ON” zetten
	Brandstofhendel op „OFF“ gezet	Brandstofhendel op „ON“ zetten
	Geen brandstof Hoeveelheid brandstof controleren
	Brandstof oud of verontreinigd	Brandstof in een reservoir in vrije lucht aftappen. Tank met verse, schone brandstof vullen.
	Storing in de brandstofleiding	Brandstofleiding op knikken of beschadigingen controleren
	Bougiesteker niet opgestoken Bougiesteker opsteken
	geen ontstekingspuls	a) Bougie reinigen resp. vervangenb) Ontstekingskabel controlerenc) Storing kan niet worden verholpen?Ontstekingsinstallatie door de fabrikant resp. bevoegde klantenservice laten controleren
	Motor afgezopen	Bougie eruit schroeven, reinigen en drogen, vervolgens de starterkabel meervoudig trekken; bougie weer erin schroeven
	Carburateur defect	Fabrikant, resp. bevoegde klantenservice consulteren
	Motor defect	Motor vervangen
	Veiligheidsuitschakeling (50) is geactiveerd	Draai de afscherming (49) naar boven.
	Interne storing	Fabrikant, resp. bevoegde klantenservice consulteren
Motor stottert(draait onregelmatig)	Chokehendel op „positie 1“ gezet	Chokehendel op „positie 2“ zetten
	Bougiesteker niet vast opgestoken	Bougiesteker vast opsteken
	Ventilatiegat in de tankdeksel verstopt	Tankdeksel en ventilatiegat reinigen
	Brandstof oud of verontreinigd	Brandstof in een reservoir in vrije lucht aftappen. Tank met verse, schone brandstof vullen.
	Carburateur niet correct ingesteld	Carburateur laten instellen
Motorvermogen neemt af	Machine is overbelast	a) Materiaaltoevoer reducerenb) op maximale takdoorsnede letten
	Machine is verstopt	Machine grondig van binnen reinigen
	Luchtfilter verontreinigd	Filterelementen reinigen of vervangen
	Interne storing	Fabrikant, resp. bevoegde klantenservice consulteren
gereduceerd snijvermogen resp. laat na	Messen zijn stomp	Messer wenden oder austauschen
	Slaggers versleten	Slaggers vervangen
	V-riem glijdt door	V-riem spannen
in de zijdelingse trechter worden de takken niet zelfstandig ingetrokken	Messen zijn stomp	Messen vervangen
Buitengewone geluiden resp. trillingen	Schroeven, moeren of andere onderdelen losmaken	Onderdelen bevestigenKunnen de onderdelen niet worden bevestigd of blijven de geluiden: fabrikant resp. klantenservice consulteren.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.
