NÁVOD NA OBSLUHU GE 1650 Güde

Skôr než uvediete prístroj do prevádzky, prečítajte si prosím dôkladne tento návod na obsluhu. Strana 53-58

Reklamácie a objednávky náhradných dielcov budú rýchlo a operatívne vybavené pomocou príslušného servisného formulára na http://www.guede.com/support Tento formulár si môžete vyžiadať tiež na. Tel.: +49 (0) 79 04 / 700-0 Fax: +49 (0) 79 04 / 700-250 E-Mail: info@guede.com

5. Vadná nástrčka zapalovací svíčky, vadný

Prístroj Zemný vrták GE 1650 Vybavenie (sériové) Robustný zemný vrták so spoľahlivým 2-taktovým motorom. S primárnym čerpadlom pre ľahký štart aj pri dlhodobejšom odstavení, klznou a odstredivou spojkou. Vrátane 100 mm nástavca vrtáka, miesiaceho kanistra pre jednoduché miešanie v 5 miesiacich pomeroch. Oblasť použitia: Hodí sa na rôznorodé využitie v lesnom hospodárstve, na záhrade a pri tvorbe krajiny. Ideálny na vŕtanie jednoduchých otvorov v zemi, na vsádzanie stĺpov alebo vŕtanie základov. Navyše je možné dostať: 150 mm nástavec zemného vrtáka Obj. č. 94143 Technické údaje: Obsah: 49 ccm Max. výkon: 1,65 kW / 2,2 PS Vrták: 100 mm x 800 mm Obsah nádrže: 1,2 l zmes 1:25 Hladina akustického výkonu: 110 dB (A) Hmotnosť cca: 14,8 kg (s vrtákom) Rozmery D x Š x V v mm: 600 x 380 x 1275 mm Objem dodávky (obr. 1+2)

Popis prístroja (obr. 3)

1. Ovládacia rukoväť

9. Zapaľovacia sviečka

Záruka Záručné nároky podľa priloženého záručného listu.SK

Všeobecné bezpečnostné pokyny Návod na obsluhu je potrebné pred prvým použitím prístroja kompletne prečítať. Ak nastanú o zapojení a obsluhe prístroja pochybnosti, obráťte sa na výrobcu (servisné oddelenie).

• Ku stroju nepúšťajte cudzie osoby. Návštevy a prizerajúci, predovšetkým deti a choré či slabé osoby, udržujte v bezpečnej vzdialenosti od svojho pracoviska.

• Zaistite bezpečné uloženie nástrojov. Stroje, ktoré nepoužívate, uložte na suché miesto, pokiaľ možno do výšky alebo ich zamknite tak, aby neboli prístupné iným osobám.

• Na každú prácu používajte vždy správny prístroj. Nepoužívajte napr. malé prístroje alebo príslušenstvo na práce, ktoré je vlastne potrebné vykonať veľkými prístrojmi. Prístroje používajte výhradne na účely, na ktoré boli konštruované. Prístroje udržujte vždy čisté a ostré.

• Dbajte na primerané oblečenie. Nenoste voľný odev a šperky. Môžu byť zachytené pohyblivými časťami stroja. Pri práci je potrebné nosiť pracovné rukavice a nešmykľavú pracovnú obuv. Dlhé vlasy musia byť primerane chránené.

• Používajte osobné ochranné pomôcky. Noste vždy ochranné okuliare, rukavice a slúchadlá. Pri výmene vrtáka musíte vždy nosiť priliehavé rukavice.

• Dbajte vždy na rovnováhu a stabilný postoj. Ne nahýbajte sa napr. príliš dopredu alebo d o strany, ak po niečom siahate.

• Odstráňte nástrojové kľúče a pod. Pred zapnutím stroja je nutné odstrániť všetky kľúče atď., ktoré ste používali na výmenu nástroja a pod.

• Buďte vždy pozorní. Dávajte pozor na to, čo robíte. Pri práci sa riaďte zdravým rozumom. Prístroje nepoužívajte, ak ste unavení.

• Dávajte pozor na poškodené súčasti. Prístroj pred použitím prezrite. Sú niektoré súčasti poškodené? V prípade ľahkého poškodenia sa vážne zamyslite nad tým, či prístroj napriek tomu bude fungovať bezpečne a bezchybne. Dbajte na správne nastavenie pohyblivých súčastí. Nezapadajú do seba niektoré prvky správne? Sú niektoré poškodené? Je všetko správne nainštalované? Sú splnené všetky ostatné predpoklady bezchybného fungovania stroja? Poškodené ochranné zariadenia atď. je nutné nechať opraviť alebo vymeniť u autorizovaných opravárov, ak nie je v návode na obsluhu uvedené výslovne inak.

• Používajte iba schválené súčasti. Pri údržbe a opravách používajte iba zhodné náhradné diely. Za tým účelom sa obráťte na autorizované servisné stredisko.

• Výstraha! Používanie príslušenstva a nástavcov výslovne neodporúčaných v tomto návode na obsluhu môže viesť k ohrozeniu osôb a objektov. Bezpečnostné pokyny na prvé uvedenie do prevádzky

• Osoba, ktorá pracuje s týmto strojom, by pokiaľ možno nemala byť rušená.

• Používajte len bezchybné zemné vrtáky, tzn. dobre naostrené a bez trhlín, prasklín, deformácií atď. Chybné zemné vrtáky je nutné ihneď vymeniť.

• Ochranné zariadenia stroja nie je v žiadnom prípade dovolené demontovať alebo iným spôsobom vyraďovať z funkcie.

• Poškodené či chybné ochranné zariadenia je nutné bezodkladne vymeniť.

• Ak vás niekto pri práci so zemným vrtákom vyruší, správajte sa rozvážne, než prispôsobíte svoju pozornosť novej situácii.

• Stroj nepreťažujte tak, aby sa spomaľoval a prehrieval sa.

• Nastavovanie, meranie, čistenie stroja atď. je dovolené vykonávať iba pri vypnutom motore a vytiahnutej nástrčke zapaľovacej sviečky.

• Po oprave alebo údržbe bezpečnostných či ochranných zariadení je nutné tieto zariadenia opäť správne namontovať na stroj.

• Je bezpodmienečne nutné poznať predpisy na prevenciu úrazov platné na konkrétnom pracovisku a všetky ostatné, všeobecne uznávané pravidlá bezpečnosti.

• Pred použitím zemného vrtáka musíte bezpodmienečne skontrolovať bezpečnostné zari ade nia. Uistite sa, že aj súčasti, ktoré sa zdajú byť iba ľahko poškodené, riadne fungujú.

• Skontrolujte, či všetky pohyblivé súčasti fungujú bezchybne. Najmä sa sústreďte na poškodené a zaseknuté časti. Všetky súčasti musia byť správne namontované a spĺňať podmienky pre bezchybnú funkciu.

• Ak nie je v tomto návode na obsluhu uvedené inak, je nutné poškodené súčasti aSK

bezpečnostné zariadenia nechať opraviť či vymeniť v autorizovanom servisnom stredisku.

• Poškodené spínače nechajte vymeniť v autorizovanom servise. Pozor. Zemný vrták sa začne točiť až po stlačení plynovej páky, ak je plyn v pokojovej polohe, vrták sa netočí! Správanie v prípade núdze Zaveďte úrazu zodpovedajúcu potrebnú prvú pomoc a vyzvite čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chráňte zraneného pred ďalšími úrazmi a upokojte ho. Vysvetlenie symbolov V tomto návode a/alebo na prístroji sú použité nasledujúce symboly: Bezpečnosť produktu: Produkt zodpovedá príslušným normám EÚ Prístroj má ochrannú izoláciu Zákazy: Zákaz, všeobecný (v spojení s iným piktogramom) Nesiahajte do rotujúcich súčastí Výstraha: Výstraha/pozor Výstraha pred nebezpečným elektrickým napätím Príkazy: Používajte ochranné okuliare Používajte slúchadlá Pred použitím si prečítajte návod na obsluhu Používajte prilbu Používajte ochranné rukavice Ochrana životného prostredia: Odpad zlikvidujte odborne tak, aby ste neškodili životnému prostrediu. Obalový materiál z lepenky je možné odovzdať za účelom recyklácie do zberne. Chybné a/alebo likvidované elektrické či elektronické prístroje musia byť odovzdané do príslušných zberní. Zelený bod–Duales System Deutschland AG Obal: Chráňte pred vlhkom Obal musí smerovať hore Technické údaje: Obsah Výkon motora Otáčky Hladina akustického výkonu Hmotnosť Použitie v súlade s určením Hodí sa na rôznorodé využitie v lesnom hospodárstve, na záhrade a pri tvorbe krajiny. Ideálny na vŕtanie jednoduchých otvorov v zemi, na vsádzanie stĺpov alebo vŕtanie základov. Špecifikácia pojmov

• Primárne čerpadlo Pre ľahký štart po dlhodobejšom odstavení zemného vrtáka.

• Klzná spojka Klzná spojka je konštrukčný diel všeobecnej mechaniky. Spája silovo dva hriadele až do dosiahnutia definovaného prenášaného točivého momentu.

• Odstredivá spojka Odstredivá spojka je spojka, pri ktorej sa vytvára silový spoj, pričom sa závažie pri zvyšujúcich sa otáčkach pohybuje smerom von, v dôsledku čoho dochádza ku kontaktu s vnútornou stenou telesa spojky (zvon spojky), ktoré slúži súčasne ako výstup.

• Sýtič Klapka štartéra (tiež sýtič) je konštrukčný diel pri zážihových motoroch, ktorý umožňuje cielené obmedzenie vzduchu prúdiaceho do karburátora.SK

Zvyškové nebezpečenstvá a ochranné opatrenia Mechanické zvyškové nebezpečenstvá Zachytenie, navinutie Vŕtací šnek môže zachytiť a vtiahnuť káble, drôty a časti odevu. Noste vždy priliehavý odev a bezpečnostnú obuv, nenoste šperky, vlasy chráňte sieťkou na vlasy. V dôsledku prudkého zastavenia vrtáka môžu rukoväte udrieť obsluhu. Ovládacie rukoväte dobre držte a noste ochranný odev. Elektrické zvyškové nebezpečenstvá Priamy elektrický kontakt Ak je motor v chode, môže pri kontakte s nástrčkou zapaľovacej sviečky dôjsť k úderu elektrickým prúdom. Ak je motor v chode, nástrčky zapaľovacej sviečky sa nedotýkajte. Tepelné zvyškové nebezpečenstvá Popáleniny, omrzliny Kontakt s výfukom môže spôsobiť popáleniny. Prístroj nechajte schladnúť. Ohrozenie hlukom Poškodenie sluchu Dlhodobejšia práca s prístrojom môže poškodiť sluch. Noste vždy slúchadlá. Ohrozenie vibráciou Vibrácia celého tela Dlhodobejšia práca so strojom môže vďaka vibrácii spôsobiť telesné úrazy. Zaraďujte pravidelne prestávky. Ohrozenie materiálmi a inými látkami Kontakt, vdýchnutie Vdýchnutie výfukových plynov môže byť veľmi zdraviu škodlivé. Prístroj sa smie používať len vonku. Požiar a explózia Prístroj je poháňaný horľavou zmesou paliva, ktorá sa napr. počas tankovania môže vznietiť. Prístroj sa smie používať len vonku. Zanedbanie ergonomických zásad Nedbalé používanie osobných ochranných pomôcok Obsluha prístroja bez zodpovedajúcich ochranných pomôcok môže viesť k vážnym vonkajším aj vnútorným poraneniam. Noste vždy predpísaný ochranný odev a pracujte obozretne. Nedostatočné lokálne osvetlenie Nedostatočné osvetlenie predstavuje vysoké bezpečnostné riziko. Pri práci s prístrojom zaistite vždy dostatočné osvetlenie. Ostatné ohrozenia Odhodené predmety či striekajúce kvapaliny Pri vŕtaní môžu časti vrtáka či mechanické čiastočky poraniť vaše oči. Pri práci s prístrojom noste vždy ochranné okuliare. Likvidácia Pokyny na likvidáciu vyplývajú z piktogramov umiestnených na prístroji resp. obale. Popis jednotlivých významov nájdete v kapitole „Označenia na prístroji“. Požiadavky na obsluhu Obsluha si musí pred použitím prístroja pozorne prečítať návod na obsluhu. Kvalifikácia Okrem podrobného poučenia odborníkom nie je na používanie prístroja nutná žiadna špeciálna kvalifikácia. Minimálny vek Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov. Výnimku predstavuje využitie mladistvých, ak sa toto deje počas profesijného vzdelávania za účelom dosiahnutia zručnosti pod dohľadom školiteľa. Školenie Používanie prístroja vyžaduje iba zodpovedajúce poučenie odborníkom resp. návodom na obsluhu. Špeciálne školenie nie je nutné.SK

• Pri dlhodobejšom skladovaní musí byť stroj dôkladne vyčistený.

• Zemný vrták chráňte umelohmotnou plachtou, kartónom a pod. proti poveternostným vplyvom. Montáž a prvé uvedenie do prevádzky (obr. 4+5+6) Hlavný prvok (obr. 4) postavte hore nohami, teraz môžete zemný vrták celkom jednoducho namontovať. Nástavec vrtáka (obr. 5) nasuňte na úchytku a vrták zaistite poistnou skrutkou a závlačkou, ktoré sú súčasťou dodávky. Pred každou prácou skontrolujte pevné usadenie zemného vrtáka. Hlavný prvok teraz opäť postavte do zvislej polohy. Obsluha (obr. 7+8) Spustenie zemného vrtáka

• Pre zapnutie stroja stlačte súčasne zapínač/vypínač (obr. 7/3 a 4) a zaaretujte ho aretačným kolíkom (obr. 7/2) – pozri obr.

• Pred zapnutím stroja musia byť všetky bezpečnostné a ochranné zariadenia riadne namontované a na svojom mieste.

• Zemný vrták sa musí voľne otáčať.

• Pred uvedením stroja do prevádzky sa uistite, že zemný vrták správne sedí a že sú pohyblivé časti stroja voľné.

• Výstraha! Ak máte pochybnosti, prizvite pri montáži zemného vrtáka na pomoc odborníka z autorizovaného servisného strediska.

• Použite prístroj až potom, čo ste si pozorne prečítali návod na obsluhu.

3. Teraz vykonajte zemným vrtákom

4. Pozor! Po vyvŕtaní otvoru je potrebné

zemný vrták pri preprave vypnúť v ďalšej pracovnej polohe.

5. Zemný vrták po vykonanej práci vyčistite.

Poruchy – príčiny – odstránenie Motor neštartuje

3. Znečistená zapaľovacia sviečka, (zvyšky

uhlíkov na elektródach). Príliš veľká vzdialenosť medzi elektródami.

4. Znečistený karburátor, trysky karburátora.

5. Chybná nástrčka zapaľovacej sviečky,

chybný zapaľovací kábel.

6. Chýba zapaľovacia iskra. Počkajte 5 – 10

Motor nepodáva maximálny výkon

1. Znečistená zapaľovacia sviečka, (zvyšky

uhlíkov na elektródach). Príliš veľká vzdialenosť medzi elektródami

2. Znečistený karburátor, trysky karburátora

3. Znečistený vzduchový filter

4. Výfuk, upchaný výstupný kanál valca

5. Netesný tesniaci krúžok na kľukovej skrini

6. Opotrebený valec, piestne krúžky

7. Zlá zmes paliva (príliš mnoho oleja)

Motor nie je možné vypnúť

1. Svetlosivá zapaľovacia sviečka so známkami

opálenia (tavné perly)

Prehliadky a údržba Pozor: Nasledujúce pokyny platia pre normálne podmienky použitia. Pri sťažených podmienkach a dlhšom dennom pracovnom čase je potrebné intervaly zodpovedajúcim spôsobom skrátiť. Pravidelne kontrolujte a ošetrujte:

• Po skončení práce skontrolujte a vyčistite celý stroj.

• Na čistenie umelohmotných dielov použite vlhkú handričku. Nepoužívajte čistiace prostriedky, rozpúšťadlá či špicaté predmety.

• Pri silnom znečistení vyčistite vzduchový filter.

• Zapaľovaciu sviečku prípadne vymeňte.

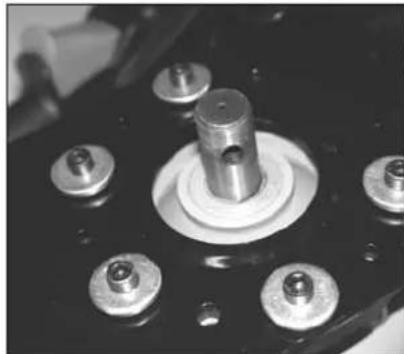

• Mäkkou kefou alebo štetcom odstráňte z vetracieho otvoru a pohyblivých súčastí po každom použití prilipnutý prach. Pohyblivé kovové diely mažte pravidelne olejom. Pred údržbou a opravami zemný vrták vždy vypnite! Výmena vrtáka (obr. 4+5+6) Pozor! Stroj vždy vypnite! Hlavný prvok (obr. 4) postavte hore nohami, teraz môžete zemný vrták celkom jednoducho namontovať. Nástavec vrtáka (obr. 5) nasuňte na úchytku a vrták zaistite poistnou skrutkou a závlačkou, ktoré sú súčasťou dodávky (obr. 3/1+2). Pred každou prácou skontrolujte pevné usadenie zemného vrtáka. Hlavný prvok teraz opäť postavte do zvislej polohy. Bezpečnostné pokyny na prehliadky a údržbu Len pravidelne udržovaný a ošetrovaný prístroj môže byť uspokojivou pomôckou. Nedostatočná údržba a starostlivosť môže viesť k nepredvídaným nehodám a úrazom. Bezpečnostné pokyny na prehliadky a údržbu Pred každým začatím práce Skontrolujte plynovú páku. Pred každým začatím práce Celý stroj vizuálne skontrolujte. Pred každým začatím práce Skontrolujte usadenie vrtáka. Po každom použití Celý stroj skontrolujte a vyčistite. Pravidelne Kontrolujte, či sú všetky skrutky dotiahnuté. V dôsledku vibrácií sa môžu časom povoliť.IT

Vyhlásenie o zhode EÚ že koncepcia a konštrukcia nižšie uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toho vyhlásenie svoju platnosť. Označenie prístrojov: Zemný vrták GE 1650 Obj. č.: 94137 Dátum/podpis výrobcu: 11.07.07 Údaje o podpísanom: pán Arnold, konateľ
