BRUKSANVISNING GE 1650 Güde

Eftertryck, även delvis, kräver tillstånd. Vi förbehåller oss rätten till tekniska förändringar.

Mekanisk restfare Pågreb, opvikling

Kan anskaffes i tillegg:

150 mm jordboroppsats

Artikkelnummer: 94143

Tekniske data:

Slagvolum: 49 ccm

Maksimal ytelse: 1,65 kW/2,2PS

Bor: 100mm x 800mm

Tankinnhold: 1,2 l Miks 1:25

Vibrering av hele kroppen

Bytte av bor (Fig. 4+5+6)

Advarsel! Slå alltid av maskinen!

Snu hovedelementet på hodet (Fig. 4). Nå kan du kan enkelt plassere jordboret.

Skyv da på boroppsatsen (Fig.5) på „opptaket“ og sikre boret ved hjelp av den medsendte bolten og sikringssplinten (Fig.3/1+2).

Robust jordborr med en pålitlig 2-takt motor. Med primär pump för lätt start även vid långvarig avställning, glid- och centrifugeringsanslutning. Inklusive 100 mm borrsats, blandningsdunk för enkel blandning i 5 bladningsförhållanden.

Användningsområde:

Lämpar sig för olika användningar inom skogsbruk, i trädgården och vid utformning av landskapet. Perfekt för borrning av enkla öppningar i jorden, till inbyggning av pelare eller borrning i grund.

Dessutom kan man erhålla:

150 mm tillsats till jordborr

Best. nr. 94143

Tekniska uppgifter:

Volym: 49 ccm

Max. effekt: 1,65 kW/2,2PS

Borr: 100mm x 800mm

Tankvolym: 1,2 l blandning 1:25

Nivå av akustisk effekt: 110 dB (A)

Vikt ca: 14,8kg (med borr)

Mått L x B x H i mm: 600x 380x 1275 mm

Leveransomfattning (bild 1+2)

1. Säkringsskruv
2. Säkringssprint
3. Jordborr
4. Huvudelement

Beskrivning av maskinen (bild 3)

1. Styrhandtag
2. Typbricka
3. Jordborrtillsats
4. Glidkoppling
5. Centrifugeringskoppling
6. Handtag
7. Avgasrör
8. Luftfilter
9. Tändstift
10. Startarlina
11. Behållare (1:25)
12. Luftfilter
13. Chock
14. Primärpump

Garanti

Garantianspråk enligt bifogad garantisedel.

Allmänna säkerhetsanvisningar

Före den första användningen av maskinen är det nödvändigt att läsa bruksanvisningen komplett. Om det uppstår tveksamheter angående inkoppling och skötsel av maskinen, vänd dig till tillverkaren (serviceavdelning).

FÖR ATT GARANTERA HÖG SÄKERHETSGRAD, RESPEKTERA FÖLJANDE ANVISNINGAR MED UPPMÄRKSAMHET:

OBSERVERA!

• Arbetsplatsen måste vara ren och städad. Oordning på arbetsplatsen höjer olycksrisk.
• Låt inte främmande personer att komma i närheten av maskinen. Håll besökare och åskådare, framför allt barn och sjuka eller svaga personer, på säkert avständ från din arbetsplats.
• Ordna säker verktygsförvaring. Placera maskiner, som du inte använder, på en torr förvaringsplats, om det är möjligt högt upp, eller lås dem så att de inte är tillgängliga för andra personer.
• Använd alltid rätt verktyg för varje arbete. Använd inte t. ex små verktyg eller tillbehör för arbeten, som egentligen behöver utföras med stora verktyg. Använd maskiner uteslutande för syften för vilka de konstruerades. Håll maskiner alltid rena och vassa.
• Se till att använda lämplig klädsel. Använd inte lössittande klädsel eller smycken. De kan fastna i de roterande delarna av maskinen. Under arbete är det nödvändigt att använda arbetshandskar och skor som inte är hala. Långt här måste skyddas.
• Använd personskyddshjälpmedel. Använd alltid skyddsglasögon, handskar och hörselkåpor. Vid utbyte av borr måste du alltid använda bra handskar.
• Håll alltid balans och stabil kroppsställning. Luta inte t.ex. för mycket fram eller sidledes, när du sträcker dig efter något.
• Ta bort verktygsnycklar och liknande. Innan du startar maskinen är det nödvändigt att ta bort alla nycklar och liknande som du använde vid verktygsutbyte eller liknande.
• Var alltid aktsam. Observera vad du gör. När du arbetar använd sunt förnuft. Använd inte motordrivna maskiner om du är trött.
• Akta dig för skadade delar. Kontrollera maskinen före användningen. Är några delar skadade? I fall av lätt skada fundera över, om maskinen kommer dock fungera säkert och felfritt. Se till att rätt justering och inställning av rörliga delar utförs. Passar inte några element i varandra på rätt sätt? Är några av dessa skadade? Är allt rätt

installerat? Är alla andra förutsättningar för perfekt funktion av maskinen uppfyllda? Skadade skyddsanordningar osv. måste repareras eller bytas ut hos auktoriserade reparatörer, om ej annat uttryckligen anges i bruksanvisningen. Låt felaktiga brytare bytas ut i en auktoriserad reparationsverkstad. Om du behöver ordna reparation av verktyg, vänd dig till närmaste servicecenter.

• Använd endast rekommenderat tillbehör. Vid underhåll och reparationer använd endast reservdelar som är original. För detta syfte vänd dig till ett auktoriserat servicecenter
• Varning! Användning av tillbehör och tillsats som ej utryckligt rekommenderas i denna bruksanvisning kan leda till fara för personer och föremål.

Säkerhetsanvisningar för driftstart

• Stäng alltid av motor före justering och underhåll av maskinen.
• Akta dig för vältning i närheten jordborren.
• Personen som arbetar med denna maskin borde inte störas om det är möjligt.
• Använd endast jordborr som är i perfekt skick, det betyder bra skärpta och utan sprickor och deformationer osv. Felaktiga jordborr måste bytas omedelbart.
• Skyddsanordningar får i inget fall demonteras eller på annat sätt sättas ur funktion.
• Skadade eller felaktiga skyddsanordningar måste bytas ut omedelbart.
• Om någon kommer att störa dig under arbete med jordborr, bete dig sansad, innan du anpassar din uppmärksamhet till en ny situation.
• Överlasta inte maskinen så att den kommer att löpa långsammare och blir för het.
• Justering, mätning, rengöring av maskinen osv. får utföras endast när motor är avstängd och tändstiftshylsa urdragen.
• Efter reparation eller underhåll av säkerhetseller skyddsanordningar måste dessa anordningar återmonteras på rätt sätt till maskinen.
• Det är ovillkorligen nödvändigt att känna till föreskrifter för förebyggande av olyckor giltiga på en konkret arbetsplats och alla övriga, allmänt respekterade säkerhetsregler.
• Före användning av en jordborr måste du ovillkorligen kontrollera säkerhets-/skydds-anordningar. Försäkra dig om att de delar som visar bara liten skada fungerar ordentligt.
• Kontrollera om alla rörliga delar fungerar perfekt. Koncentrera dig särskilt på skador och på delar som har fastnat. Alla delar

måste vara monterade ordentligt och uppfylla villkor för perfekt funktion.

• Om ej annat anges i denna bruksanvisning, är det nödvändigt att skadade delar och säkerhetsanordningar repareras eller byts ut i ett auktoriserat servicecenter.
• Låt skadade brytare bytas ut i en auktoriserad serviceverkstad.

Observera.

Jordborr börjar vridas efter att man har tryckt på gasspaken, om gasen är i viloläge, borren vrids inte!

Agerande i nödfall

Börja med den nödvändiga första hjälpen motsvarande olyckan som uppstod och uppsök specialiserad läkarhjälp så fort som möjligt. Skydda den skadade mot andra olyckor och lugna honom/henne.

Förklaring av symboler

I denna anvisning och/eller på maskinen används följande symboler:

Produktsäkerhet:

Produkten motsvarar tillhörande EU normer	Maskinen har skyddsisolering

Förbud:

Förbud allmänt(i samband med en annan piktogram))	Vidrör inte de roterande delar

Varning:

Varning/observera Varning mot farlig elspänning

Påbud:

Använd skyddsglasögon Använd hörselkåpor
Läs bruksanvisning före användning	Använd hjälm
Använd skyddshandskar

Miljöskydd:

Avlägsna avfall professionellt så att du inte skadar miljö.		Förpackningsmaterial av kartong kan lämnas för återvinning i återvinningscentral.
Elektriska eller elektroniska maskiner som är felaktiga eller som ska slängas måste lämnas på avsedda återvinningscentraler.		Grön punkt – Duales System Deutschland AG

Förpackning:

Skydda mot fukt	Förpackningen måste vara uppåtvänd

Tekniska uppgifter:

Volym Motoreffekt
Varvtal
	#E (A)
Nivå av akustisk effekt Vikt

Användning för avsett ändamål

Lämpar sig för olika användningar inom skogsbruk, i trädgården och vid utformning av landskapet. Perfekt för borrning av enkla öppningar i jorden, till inbyggning av pelare eller borrning i grund.

Specifikation av begrepp

- Primär pump

För enkel start efter långvarig avställning av jordborr.

- Glidkoppling

Glidkoppling är en konstruktionsdel tillhörande allmän mekanik. Sammankopplar två axlar med kraft tills en fastställd överförd vridmoment uppnås.

• Centrifugeringskoppling

Centrifugeringskoppling är en koppling vilken bildar en kraftförbindelse, under vilken rör sig vikten vid ökande varvtal i riktningen ut, som följd av detta bildas det kontakt med inre sidan av kopplingen (kopplingsklocka), som samtidigt fungerar som utput.

- Chock

Startarklaffen (också chocken) är en konstruktionsdel hos antändningsmotorer som möjliggör planerad begränsning av luft som strömmar till förgasaren.

Kvarvarande faror och skyddsåtgärder

Mekaniska kvarvarande faror Fastnande, upplindning

Borrsnäcka kan fastna och dra i sig kablar, tråd och delar av klädsel.

Använd alltid tätåtsittande klädsel och säkerhetsskor, använd inga smycken, skydda hår med härnät.

Som följd av för snabb stopp av borr kan handtagen slå användaren.

Håll styrhandtaget ordentligt och använd skyddsklädsel.

Elektriska kvarvarande faror

Direkt elektrisk kontakt

Om motor är igång, vid kontakt med tändstiftshylsa kan uppstå stöt med elektrisk ström.

Kvarvarande termofaror Brännskador, frostskador

Kontakt med avgasrör kan orsaka brännskador.

Låt maskinen kallna.

Bullerfara

Hörselskador

Långvarigt arbete med maskinen kan skada hörsel.

Använd alltid hörselkåpor.

Vibrationsfara

Vibrationer i hela kroppen

Långvarigt arbete med maskinen kan på grund av vibration orsaka personliga olyckor.

Ta regelbundna arbetspauser.

Material och andra ämnesfaror Kontakt, inandning

Inandning av avgaser kan vara väldigt farlig för hälsa.

Maskinen får användas endast utomhus.

Brand och explosion

Maskinen drivs med en brännbar bränsleblandning som kan antändas t.ex. under tankning.

Maskinen får användas endast utomhus.

Försummelse av ergonomiska principer

Försumlig användning av person- skyddshjälpmedel

Användning av maskinen utom motsvarande skyddshjälpmedel kan leda till allvarliga yttre och inre skador.

Använd alltid föreskriven skyddsklädsel och arbeta försiktigt.

Icke tillfredställande lokal belysning Icke tillfredställande belysning innebär hög säkerhetsfara.

Ordna alltid tillfredställande belysning under arbete med maskinen.

Övriga faror

Kastade föremål eller sprutande vätskor

Vid borrning kan delar av borr eller mekaniska partiklar skada dina ögon.

Under arbete med maskinen använd alltid skyddsglasögon.

Åtgärdande

Anvisningar för åtgärdande framgår av piktogram (bilder) som finns på maskinen resp. på förpackningen. Beskrivning av enstaka betydelser finner du i kapitel „Beteckningar på maskinen“

Krav på användaren

Före användningen måste användaren av maskinen läsa bruksanvisningen med uppmärksamhet.

Fackkunskaper

Utom detaljerade instruktioner av en specialist är inga andra speciella fackkunskaper nödvändiga för användning av denna maskin.

Minimälder

Endast personer som är äldre än 16 år får arbeta med maskinen.

Undantag är ungdomar inom utbildningsprocessen under tillsyn av en lärare med syftet att skaffa färdigheter

Utbildning

Användning av maskinen kräver endast erforderliga instruktioner av en specialist resp. i bruksanvisningen. Någon specialutbildning är inte nödvändig

Tekniska uppgifter

Volym: 49 ccm

Max. effekt: 1,65 kW/2,2PS

Borr: 100mm x 800mm

Tankvolym: 1,2 l Mix 1:25

Nivå av akust. effekt: 110 dB (A)

Vikt ca: 14,8kg (med borr)

Mått L x B x H i mm: 600x 380x 1275 mm

EAN: 4015671 94137 4

Best. nr. 94137

Transport och förvaring

- Vid långvarig förvaring måste maskinen rengöras ordentligt.

- Skydda jordborr mot väderlek med en pressenning av plast, med kartong och liknande.

Montering och driftsstart (bild 4+5+6)

Huvudelement (bild 4) ska ställas uppvänd, nu kan du montera jordborr på ett enkelt sätt.

Skjut borrtillsats (bild 5) på fäste och fixera borr med hjälp av säkringsskruv och sprint som är delar av leverans.

Före varje arbete kontrollera fast insättning av jordborr.

Ställ nu huvudelementet i vertikalt läge.

Skötsel (bild 7+8)

Start av jordborr

- Till start av jordborr måste du koppla om chocken (bild 3/13) i läge „Off“.

- Endast vid kall start ställ chockspaken i läge „On“.

Start och avstängning av maskinen

- För att starta maskinen tryck samtidigt startknapp/stoppknapp (bild 7/3 a 4) och blockera den med blockeringspinne (bild 7/2) - enligt bild 8

- Tryck primär pumpen 3 - 4 gånger och sedan dra i linan.

- För avstängning ställ Stoppknappen (bild 7/1) i läge „Stopp“

Säkerhetsanvisningar för användaren

- Innan du startar maskinen måste alla säkerhets- och skyddsanordningar vara ordentligt monterade på sina platser.

• Jordborr måste löpa fritt.

- Försäkra dig före driftstart att jordborr sitter rätt och att rörliga delar av maskinen är fria.

- Varning! Om du har tveksamheter vid montering av jordborr, rådfråga en specialist från ett auktoriserat servicecenter.

• Börja använda maskinen efter att du har läst bruksanvisningen.
• Följ alla säkerhetsanvisningar angivna i denna anvisning.
• Bete dig med ansvar mot andra personer.

1. Försäkra dig om att du håller en stabil ställning på din arbetsplats.
2. Starta nu maskinen.
3. Utför nu önskat arbete med jordborren.
4. Observera! Efter borning av en öppning är det nödvändigt att stänga av borren vid transport i nästa arbetsläge
5. Rengör jordborren efter utfört arbete.

Fel - orsaker - åtgärdande

Motor startar inte

1. Tom behållare
2. För mycket bränsle i motorn
3. Förorenat tändstift (kolrester på elektroder) För stort avständ mellan elektroder
4. Förorenad förgasare, förgasarmunstycken
5. Fel tändstiftshylsa, fel antändningskabel.
6. Antändningsgnista saknas. Vänta 5-10 min. Och sedan starta igen.
7. Tryck primärpumpen 3 – 4 gånger.

Motor har inte maximal effekt

1. Förorenat tändstift (kolrester på elektroder) För stort avständ mellan elektroder
2. Förorenad förgasare, förgasarens munstycken
3. Förorenat luftfilter
4. Avgasrör, förstoppad valsens utgångskanal
5. Otät tätningsring på vevskåpet
6. Sliten vals, pistongsringar
7. Dålig bränsleblandning (för mycket olja)
8. Dälig antändning.
9. Chocken påslagen.

Det går inte att stänga av motor

1. Ljusgrå tändstift med brandmärken (smältpärlor)
2. Kolrester i förbränningsutrymme

Besiktning och underhåll

Observera: Följande anvisningar gäller för normala användningsvillkor. Vid försvårade villkoren och a längre arbetstid är det nödvändigt att förkorta intervaller på motsvarande sätt.

Kontrollera och vårda regelbundet:

- Efter avslutning av arbete kontrollera och rengör hela maskinen.

• Till rengöring av plastdelar använd en fuktig trasa. Använd inte rengöringsmedel, lösningsmedel eller spetsiga föremål.
• Vid kraftig förorening rengör luftfilter.
• Byt tändstift vid behov.
• Med en mjuk borste eller pensel avlägsna damm ur ventilationsöppningen och rörliga delarna efter varje användning.

Smörj rörliga delar av metall regelbundet med olja.

Före underhåll och reparationer stäng jordborren av!

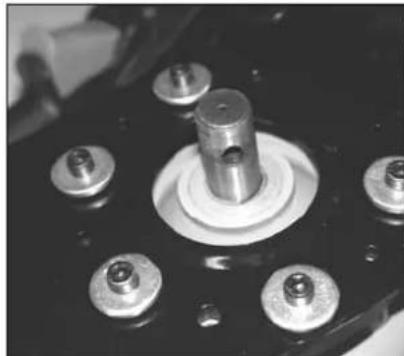

Utbyte av borr (bild 4+5+6)

Observera! Alltid stäng maskinen!

Ställ huvudelement (bild 4) uppåt, nu kan du montera jordborr på ett enkelt sätt. Skjut borrtillsats (bild 5) på fäste och fixera borren med en säkringsskruv och sprint som är delar av leverans. (bild3/1+2)

Före varje arbete kontrollera fast insättning av jordborren.

Ställ nu huvudelementet tillbaka i vertikalt läge.

Säkerhetsanvisningar för besiktning och underhåll

Endast en maskin som underhålls och sköts regelbundet kan vara en tillfredställande hjälpmedel. Ej tillfredställande underhåll och skötsel kan leda till oförväntade olyckor och personliga skador.

Säkerhetsanvisningar för besiktning och underhåll

Före varje arbetsstart

Kontrollera gasspaken.

Före varje arbetsstart

Kontrollera hela maskinen visuellt.

Före varje arbetsstart

Kontrollera insättning av borr.

Efter varje användning

Kontrollera och rengör hela maskinen.

Regelbundet

Kontrollera om alla skruvar är fastspända. Som följd av vibrationer kan de lossna så småningom.
