Termék típusa	Hőfúrógép (talajfúró)
Márka	Güde
Modell	GE 1650
Lökettérfogat	49 cm³
Maximális teljesítmény	1,65 kW (2,2 LE)
Mellékelt fúrószár	100 mm x 800 mm
Tartály űrtartalma	1,2 L (1:25 keverék)
Hangteljesítményszint	110 dB(A)
Súly (fúrószárral)	14,8 kg
Méretek (H x Sz x M)	600 x 380 x 1275 mm
Üzemanyag	2 ütemű benzin (1:25 keverék)
Indítás	Kézi (indítókötelezés) szivattyúval és szívatóval
Kuplung	Centrifugális
Nyomatékkorlátozó	Súrlódásos
Használati területek	Földfúrás, oszlopok telepítése, alapozások
Alapfelszerelés	100 mm-es fúrószár, biztonsági csavar, csapszeg, keverőedény
Opcionális tartozék	150 mm-es tokmány (ref. 94143)
Rendszeres karbantartás	Légyszűrő tisztítása, gyertya ellenőrzése, mozgó alkatrészek kenése
Biztonság	Használjon védőszemüveget, kesztyűt, sisakot; csak kültéri használatra
Garancia	A mellékelt garancialevél szerint
EAN	4015671941374
Rendelési szám	94137

Gyakran ismételt kérdések - GE 1650 Güde

Milyen üzemanyag-keveréket használjak a Güde GE 1650-hez?

Használjon 1:25 arányú keveréket (1 rész olaj 25 rész ólommentes benzinhez).

Hogyan indítsam el a fúrót hosszabb használaton kívüliség után?

Nyomja meg 3-4 alkalommal a szivattyút, állítsa a szívatót 'Be' állásba (hideg indítás), majd húzza meg az indítókötelet.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az üzemanyagszintet, a gyújtógyertyát (szennyezett vagy hibás hézag), a légyszűrőt és a szivattyút. Szükség esetén tisztítsa meg vagy cserélje ki az alkatrészeket.

Hogyan cseréljem ki a fúrószárat?

Helyezze a fő egységet fejjel lefelé, távolítsa el a biztonsági csavart és a csapszeget, cserélje ki a fúrószárat, majd rögzítse a csavarral és a csapszeggel. Győződjön meg arról, hogy a rögzítés megfelelő, mielőtt használatba venné.

Milyen védőfelszerelések ajánlottak?

Mindig viseljen védőszemüveget, kesztyűt, sisakot és csúszásmentes cipőt. Kerülje a bő ruházatot és az ékszereket.

Mekkora a tartály űrtartalma és az üzemidő?

A tartály űrtartalma 1,2 liter. Az üzemidő a használati körülményektől függ, de általában több órás munkát tesz lehetővé.

Hogyan kell karbantartani a légyszűrőt?

Rendszeresen tisztítsa meg a légyszűrőt szappanos vízzel vagy nedves ruhával. Ha nagyon szennyezett, cserélje ki.

Használható a készülék beltérben?

Nem, a használat szigorúan kültéri a káros kipufogógáz-kibocsátás miatt.

Mit tegyek a fúró hirtelen leállása esetén?

Fogja szorosan a fogantyúkat és viseljen védőruházatot. Probléma esetén azonnal állítsa le a motort, és ellenőrizze a fúrószár és a kuplung állapotát.

Mi a Güde GE 1650 fúrógép garanciája?

A garancia a készülékhez mellékelt garancialevél szerint érvényes. Őrizze meg azt bármilyen reklamáció esetére.

HASZNÁLATI ÚTMUTATÓ GE 1650 Güde

Részleges utánnyomtatás is csak kizárólag engedéllyel. Műszaki változások fenntartva.

Tiskanje djelomičnih ili cijelih uputa je zabranjeno bez prethodne dozvole proizvođača. Tehničke izjmene pridržane.

Felszerelés (széria) Robusztus földfúró megbízható 2 ütemű motorral. Az indítás megkönnyítésére primer szivattyúval ellátva, centrifugál súrlódó tengelykapcsoló.

Fúrócsiga 100 mm, keverő edény 5 keverék arány egyszerű elkészítéséhez

Felhasználás terület:

Megfelel különféle használatra az erdőgazdaságban, kertben és táj kialakításra. Ideális egyszerű nyílások fúrására a földbe, cölöpverésre vagy alapzat fúrására.

Ezenfelül kapható :

150 mm fúrósaru

Megrendelési sz. 94143

Müszaki adatok:

Tartalom: 49 ccm

Max. teljesítmény: 1,65 kW/2,2PS

Fúró: 100mm x 800mm

Tartály térfogata: 1,2 l keverék 1:25

Hang teljesítményszint: 110 dB(A)

Súlya kb.: 14,8kg (fúróval)

Méretei H x Sz x M (mm): 600x 380x 1275 mm

Szállítás terjedelme (1+2. ábra)

• Biztosító csavar
• Sasszeg
  • Földfúró
  • F öelem

Készülék leírása (3. ábra)

1. Irányító fogantyú
2. Típus címke
3. Csigafúró
4. Csúszó tengelykapcsoló
5. Centrifugál tengelykapcsoló
6. Fogantyú
7. Kipufogó
8. Levegőszűrő
9. Gyújtógyertya
10. Indító zsinórja
11. Tartálya (1:25)
12. Levegőszűrő
13. Dúsító
14. Primer szivattyú

Jótállás

Garancia igényeket a mellékelt garanciakártya tartalmazza.

Általános biztonsági utasítások

Az egész használati utasítás az első használat előtt el kell olvasni. Abban az esetben ha a gép bekacsolása és kezelése körül kétségek keletkeznek forduljon a gyártóhoz (szerviz osztály)

MAGAS SZINTÜ BIZTONSÁG BETARTÁSA VÉGETT, TARTSA BE A KÖVETKEZŐ UTASÍTÁSOKAT:

VIGYÁZZ!

- Munkahelyének tisztának és kitakarítottnak kell lennie A munkahelyi rendetlenség növeli a baleset kockázatát.

- Géphez idegen embereket ne engedjen. Látogatókat és nézőket, főképpen gyerekeket, beteg vagy gyenge személyeket tartsa biztonságos távolságra munkahelyétől.

- Biztosítsa a szerszámok biztonságos eltevését Gépeket, melyeket nem használ tegye száraz lehetőleg magas helyre, vagy zárja el úgy, hogy más személyek ne jussanak hozzá,

- Minden munkára használjon megfelelő készüléket. Ne használjon kis készülékeket vagy tartozékokat olyan munkákra melyekhez nagy szerszámok kellenek. Készüléket kizárólag azokra a célokra használja amelyekre szerkesztve voltak. A készüléket tartsa mindig tisztán és élesen.

- Ügyeljen a megfelelő öltözetre. Ne viseljen laza ruhát és ékszert. Mert azokat a gép mozgó részei el kaphatják. Munkaközben viseljen munkakesztyűt és nem csúszó munkacipőt. Hosszú hajat megfelelő módon kell védeni.

- Használjon személyi védőeszközöket. Mindig használjon védőszemüveget, kesztyűt és fültokot. A fúró cseréjekor mindig viseljen védőkesztyűt.

- Ügyeljen mindig az egyensúlyra és biztonságos állásra. Ne hajoljon nagyon előre vagy oldalra, ha valami után nyúl.

- Távolítsa el a szerszámkulcsokat vagy hasonló tárgyakat A gép bekapcsolása előtt távolítson el minden szerszámot a gép közeléből, melyeket a szerszám cseréjére használt.

- Legyen mindig éber. Ügyeljen arra, hogy mit csinál. Munka közben igazodjon józan eszéhez. Mikor fáradt a szerszámot ne használja.

- Ügyeljen a sérült részekre. Használat előtt a gépet nézze át. Valamelyik részek sérültek? Könnyű megsérülés esetén komolyan gondolkozzon el az felett, hogy a gép ennek dacára biztonságosan és kifogástalanul fog-e működni. Ügyeljen a mozgó részek helyes beállítására és

beigazítására. Egyes részek nem igazodnak egymáshoz rendesen? Valamelyik részek sérültek? Minden helyesen be van szerelve? Teljesítve van minden további feltétel a gép hibátlan működéséhez? Sérült védelmi berendezéseket éit. meg kell javíttatni vagy ki kell cseréltetni arra jogosult szervízközpontban, hacsak ez nincs a használati útmutatóban kifejezetten másképpen feltüntetve.

• Csupán jóváhagyott alkatrészeket használjon. Karbantartásnál és javításra csupán eredeti alkatrészeket használjon. Ezzel céllal forduljon arra jogosult szervízközponthoz.
• Figyelmeztetés! Kezelési utasításban kimondottan nem ajánlott tartozékok illetve alkatrészek használata személyi sérülés és géphibásodás kockázatával jár.

Biztonsági utasítások az első üzembeállításhoz

• Beállítás és karbantartás előtt mindig kapcsolja ki a motort.
• A földfúró köröl ügyeljen a megbotlás veszélyére.
• A géppel dolgozó személy lehetőség szerint ne legyen megzavarva.
• Kizárólag hibátlan földfúrót használjon, amely jól megélesített, repedés, hasadék, deformáció nélkülit. Hibás földfúrót azonnal ki kell cserélni.
• A gép védelmi berendezéseit tilos leszerelni vagy más módon kiiktatni.
• Megsérült vagy hibás védőberendezést haladék nélkül ki kell cserélni.
• Amennyiben Önt valaki munkaközben megzavarja, viselkedjen higgadtan addig míg a figyelmét nem fordítja az új helyzetre.
• Ne terhelje túl a fűrészt annyira, hogy lelassuljon és felmelegedjen.
• Gép beállítását, mérését, tisztítását éít. csak kikapcsolt motor és levett gyertyakalap mellett szabad végezni.
• Javítások és karbantartás után ügyelni kell arra, hogy a biztonsági és védelmi berendezések helyesen legyenek ismét felszerelve.
• Feltétlenül szükséges a balesetvédelmi intézkedéseket a konkrét munkahelyen és a többi más általánosan elismert biztonsági szabályokat.
• A földfúró használata előtt a biztonsági berendezéseket feltétlenül ellenőrizni kell. Győződjön meg arról, hogy csupán enyhén megsérültnek kinéző résznek rendesen működnek.
• Ellenőrizze, vajon minden mozgó rész hibátlanul-e működik. Főképpen összpontosítson a megsérült vagy beszorult

részekre. Minden alkotórészt helyesen kell felszerelni és azoknak hibamentesen kell működniük.

• Ha a használati útmutatóban nincs másképpen megadva, minden megsérült alkatrész és biztonsági berendezést arra kijelölt szervizben kell megjavítani, vagy kicseréltetni.
• Megsérült kapcsolókat szakszervizben cseréltesse ki.

VIGYÁZZ!

A földfúró a csak a gázszabályozó kar lenyomása után kezd forogni, ha gázkar nyugalmi helyzetben van a fúró nem forog!

Kényszerhelyzet

Biztosítson a balesetnek megfelelő elsősegélyt és lehető leggyorsabban hívjon kvalifikált orvosi segítséget.

Óvja a sebesültet további sebesüléses ellen és nyugtassa meg.

Szimbólumok magyarázata

Ebben az útmutatóban vagy a készüléken a következő szimbólumok vannak használva:

Gyártmány biztonsága:

CE
Gyártmány megfelel az EU szabványoknak	Készülék védőszigeteléssel rendelkezik

Tilalmak:

Tilalom, általános(más piktogramhoz kapcsolódva)	Ne nyúljon a forgórészekhez

VIGYÁZZ!!!

Figyelmeztetés/vigyázz!			Figyelmeztetés veszélyes villamos feszültség

Utasítások:

Használjon védőszemüveget			Használjon fülvédőt
Használat előtt olvassa el ahasználati utasítást			Használjon sisakot
Használjon védőkesztyűt

Környezet védelem:

Hulladékot szakszerűen semmisitse meg, ne ártson a környezetnek.			Papirlemez csomagoló anyagot újra feldolgozásra le kell adni
	[BHZW]
Hibás vagy javíthatatlan villamos készüléket megfelelő gyűjtőhelyen leadni			Zöld pont–Duales System Deutschland AG

Csomagolás:

	[GS8X]
Védje nedvesség ellen Csomagot felfelé állítani

Műszaki adatok:

Tartalom Motor teljesítménye
Fordulat
	dll (A)
Akusztikai teljesítmény szintje Tőrnege

Rendeltetés szerinti használat

Megfelel különféle használatra az erdőgazdaságban, kertben és táj kialakításra. Ideális egyszerű nyílások fúrására a földbe, cölöpverésre vagy alapzat fúrására.

Fogalmak meghatározása

• Primer szivattyú Az indítás megkönnyítésére a földfúró hosszabb ideig tartó használaton kívüli tartásakor.
• Csúszó tengelykapcsoló Csúszó tengelykapcsoló általános mechanikai szerkezeti elem. Két erőátvitelű tengelyt kapcsol meghatározott forgatónyomaték eléréséig.
• Centrifugál tengelykapcsoló Centrifugál tengelykapcsoló melynél erőátviteli kapcsolás van, növekvő fordulatszámmal a röpsúlyok kifelé mozognak miáltal érintkezés keletkezik a tengelykapcsoló belső falával (tengelykapcsoló harangja), ami egyben kimenetelként szolgál.
• Dúsító Az indító csappantyúja (dúsító szintén) a robbanómotorok szerkezeti eleme, amely lehetővé teszi a porlasztóba beáramló levegő célszerű korlátozását.

Fennálló veszélyek és biztonsági intézkedések

Fennálló mechanikai veszélyek Elkapás, felcsavarodás

A fúró csiga elkaphatja és behúzhatja a kábeleket, huzalokat és ruharészeket.

Viseljen mindig testhezálló ruhát és biztonsági cipőt, ne viseljen ékszert, haját védje hajhálóval.

A fúró hirtelen leállása következtében a fogantyúk megüthetik a kezelőt.

Az irányító fogantyúkat jól tartsa és viseljen védőruhát.

Fennálló villamos veszély

Villamos érintkezés

Mikor a motor működik a gyújtógyertya kalapjának érintése áramütést okozhat.

Ne nyúljon a gyújtógyertya kalapjához motor menete közben.

Fennálló hő veszélyek

Égés, fagyás

Kipufogócső érintése égési sebeket okozhat

Készüléket hagyja kihülni

Zaj veszély

Hallás sérülés

Hosszú ideig tartó munka a géppel hallás sérülést okozhat.

Használjon mindig fülvédőt.

Vibrációs veszély

Egész test rezgése

Tovább tartó munkánál a gép rezgés hatása testi sérülést okozhat.

Tartson rendszeres munkaszünetet.

Anyagoktól származó veszély

Érintkezés, belégzés

Kipufogógáz belélegzése nagyon káros lehet.

Készüléket csak kint szabad használni.

Tüz és robbanás

A készülék gyúlékony üzemanyag keverékkel működik, amely pl. feltöltéskor felgyulladhat

Készüléket csak kint szabad használni.

Ergonómia elhanyagolása

Személyi munkavédelmi eszközök figyelmetlen használata.

Gép kezelése nem megfelelő védő eszközök használatával balesethez vezethet.- külső és belső sérülések.

Viseljen mindig megfelelő öltözetet és dolgozzon elővigyázatosan

Nem megfelelő lokális világítás

Elégtelen megvilágítás magas veszéllyel fenyeget.

Munkaközben a géppel mindig biztosítson megfelelő világítást

Más veszély

Eldobott tárgyak vagy fröcskölő folyadékok Fúrás közben a fúró részei vagy mechanikus részecskék megsebesíthetik az Ön szemét.

Munkaközben a géppel mindig viseljen szemüveget

Kiselejtezés:

A kiselejtezésre vonatkozó utasításokat a gépen vagy a csomagoláson elhelyezett piktogramok jelzik Jelentésük leírását a

„Gépen lévő jelölések“ fejezete tartalmazza.

Képzetségi követelmények a kezelőre

A készülék használata előtt a kezelő figyelmesen olvassa el a használati útmutatót.

Képzettség

Szakemberrel végzett részletes oktatáson kívül a készülék használatához nincs szükség különleges felkészítésre.

Minimális életkor

Géppel csak 16 évesnél idősebb személy dolgozhat.

Kivételt képeznek azok serdülők akik szakkiképzés közben oktató felügyelete alatt dolgoznak a géppel

Kiképzés

Készülék használatához elég szakember által végzett oktatás illetve a használati útmutató.

Speciális oktatás nem szükséges.

Müszaki adatok

Tartalom: 49

Max. teljesítmény: 1,65 kW/2,2PS

Fúró: 100mm x 800mm

Tartály térfogata: 1,2 | Mix 1:25

Hangteljesítmény szint: 110 dB(A)

Súlya kb.: 14,8kg (fúróval)

Méretei H x Sz x M (mm): 600x 380x 1275 mm

EAN: 4015671 94137 4

Megrendelési sz. 94137

Szerelés és előszöri üzembe állítás (4+5+6 ábra)

Főelem 4) állítsa lábakkal felfelé, most a földfúrót egyszerűen felszerelheti.

A fúrósarut (5. ábra) helyezze a fúró fogójába, biztosítsa be biztosító csavarral és sasszeggel, melyek részei a szállításnak.

Minden munka elött ellenőrizze a fúró szilárd befogását.

A fö elemet ismét állítsa függőleges helyzetbe.

KEZELÉS (7+8 ábra)

Földfúró indítása

• A földfúró indításához a dúsítót (3/13 ábra) kapcsolja „Off” helyzetbe.
• Csak hideg indítás esetén tegye a dúsító karját „On” helyzetbe.“.

Gép ki- és bekapcsolása

• Gép bekapcsolásához egyszerre nyomja meg be/kikapcsolót (ábra 7/3 és 4) és rögzítse rögzítő szeggel (ábra. lásd 7/2 ábrát. 8
• Primer szivattyút nyomja meg 3-4 szer és utána húzza meg az indító zsinórt.
• A kikapcsoláshoz tegye a Stop gombot (ábra 7/1) „Stop” helyzetbe.

Biztonsági utasítások a kezelőnek

• Mielött a gépet bekapcsolja, minden biztonsági és védőberendezést be kell szerelni a maga helyére.
• Földfúrónak szabadon kell forognia.
• Gép üzembehelyezése előtt győződjön meg arról, hogy a fúró helyesen van beszerelve és a mozgó részek szabadok.
• Figyelmeztetés! Ha, földfúró összeszerelésénél kétségei vannak, akkor hívjon szakembert a szerviz központból.
• A gépet a használati utasítás aprólékos elolvasása után használja.
• Tartsa be az útmutatóban lévő összes biztonsági utasítást.
• Viselkedjen felelősségteljesen más emberekkel szemben.

Útmutató lépéstől lépésre

1. Győződjön meg arról, hogy a munka helyén stabilan áll.
2. A gépet indítsa be.
3. A földfúróval végezze el az igényelt munkákat.

4. VIGYÁZZ! A nyílás kifúrása után a földfúrót a másik munka helyre való szállítás közben ki kell kapcsolni.

5. A munka elvégzése után a földfúrót tisztítsa ki.

Hibák – okai - elhárítás

Motor nem indít

1. Üres üzemanyag tartály
2. Telített motor
3. Szennyezett gyújtógyertya, (szénkefe maradékok a elektródákon) Elektródák nagy távolsága.
4. Szennyezett porlasztó, porlasztó fúvókái
5. Hibás gyertyakalap, hibás gyertyakábel.
6. Nincs gyújtó szikra. 5-10 percet várjon és ismét kapcsolja be
7. Primér szivattyút nyomja le 3-4 szer.

Motornak nincs meg a maximális teljesítménye

1. Szennyezett gyújtógyertya, (szénkefe maradékok a elektródákon) Elektródák nagy távolsága.
2. Szennyezett porlasztó, porlasztó fúvókái
3. Szennyezett levegőszűrő.
4. Kipufogó, henger kifújó kanálisa eltömödött.
5. Forgatókarszekrény tömítőgyűrűje hibás.
6. Elkopott henger, dugattyú gyűrűk.
7. Rossz üzemanyag keverék (sok az olaj)
8. Rossz gyújtás
9. Dúsító be van kapcsolva.

A motort nem lehet kikapcsolni.

1. Világos szürke gyújtógyertya perzselés nyomaival (sötét gyöngyök).
2. Égésterületben karbon maradékok

Ellenőrzés és karbantartás

VIGYÁZZ!: Következő utasítások

normális körülmények közötti használatra érvényesek. Nehéz feltételek és tovább tartó munka időben az intervallumokat megfelelő módon meg kell rövidíteni.

Rendszeresen ellenőrizze és ápolja:

• Munka befejezése után ellenőrizze és tisztítsa le a gépet.
• Műanyag részek tisztítására használjon nedves rongyot. Ne használjon tisztító vagy oldó szereket vagy hegyes tárgyakat
• Erős szennyeződésnél tisztítsa ki a légszűrőt.
  • Gyújtógyertyát esetleg cserélje ki.
• Puha kefével vagy ecsettel a szellőztető nyílásokból és mozgó részekből minden használat után távolítsa el a leült port.

Fém mozgórészeket rendszeresen kenje olajjal

Krabantartás és javítás előtt a földfúrót g kapcsolja ki. !

(obr. 4+5+6)

VIGYÁZZ! Gépet mindig kapcsolja ki!

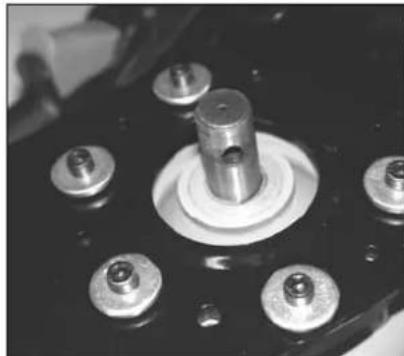

Föelem 4) állítsa lábakkal felfelé, most a földfúrót egyszerüen felszerelheti.

Fúrósarut (ábra 5) helyezze a fúró fogójába, biztosítsa be biztosító csavarral és sasszeggel, melyek részei a szállításnak. (ábra 3/1+2)

Minden munka elött ellenőrizze a fúró szilárd befogását.

A fö elemet ismét állítsa függőleges helyzetbe.

Biztonsági utasítás az ellenőrzésre és karbantartásra.

Csak rendszeresen karbantartott és gondozott gép lehet jó segédeszköz Elégtelen karbantartás és gondozás előreláthatatlan balesetekhez és sebesülésekhez vezethet.

Biztonsági utasítás az ellenőrzésre és karbantartásra.

Minden munka kezdés előtt

Ellenőrizze a gázkart.

Minden munka kezdés előtt

Az egész gépet vizuálisan ellenőrizze.

Minden munka kezdés előtt

Ellenörizze a fúró ülését.

Minden használat után

Az egész gépet ellenőrizze és tisztítsa ki.

Rendszeresen

Ellenőrizze az összes csavar meghúzását.

Vibráció végett idővel fellazulhatnak

HU Megfelelőségi nyilatkozat EU

Dátum/aláírás gyártó: 11.07.07

Alulírott adatai: Arnold Úr, ügyvezető

HR Izjava o sukladnosti EU

SI Izjava o ustreznosti EU
