R980 4K - Caméra auto Navitel - Бесплатное руководство пользователя

Тип продукта	Видеорегистратор (DVR)
Дисплей	3-дюймовый IPS сенсорный экран, 854x480 пикселей
Датчик камеры	Sony 415, разрешение 4K
Разрешение видео	3840 × 2160 (4K)
Формат записи	TS (Transport Stream)
Угол обзора	140°
Объектив	7-слойное стекло с ИК-фильтром
Память	Карта MicroSD, до 128 ГБ (класс U3 и выше)
Вход питания	5В, 2.5А через порт USB-C
Суперконденсатор	3.3 Ф (для безопасного закрытия файла при отключении питания)
Связь	Wi-Fi 802.11 b/g/n, GPS
Микрофон и динамик	Встроенные
Циклическая запись	Да (выбираемая длительность клипов)
G-сенсор	Да (автоматически блокирует видео при ударе)
Мониторинг парковки	Да (обнаружение удара и таймлапс; требуется NAVITEL SMART BOX MAX)
Предупреждения о превышении скорости и камерах	Да (на основе GPS, с настройкой разрешения превышения скорости)
Мобильное приложение	Navitel DVR Center (iOS, Android, AppGallery)
Рабочая температура	от -10°C до +60°C (хранение: от -20°C до +80°C)
Поддержка языков	Множество: английский, чешский, немецкий, венгерский, польский, русский и др.
Комплектация	Видеорегистратор, автомобильное зарядное устройство, крепление на лобовое стекло, картридер, салфетка из микрофибры, антистатическая пленка, руководство пользователя, гарантийный талон

Часто задаваемые вопросы - R980 4K Navitel

Как установить видеорегистратор на лобовое стекло?

Сначала очистите лобовое стекло и приклейте прилагаемую антистатическую пленку на участок. Затем прикрепите крепление на лобовое стекло к пленке и установите видеорегистратор на него. Отрегулируйте угол камеры и подключите автомобильное зарядное устройство к порту USB-C. Устройство включится и начнет запись автоматически.

Какой тип карты памяти рекомендуется?

Используйте высокоскоростную карту MicroSD класса U3 и выше, емкостью от 8 до 128 ГБ. Перед первым использованием обязательно отформатируйте карту в видеорегистраторе, чтобы избежать ошибок данных.

Как отформатировать SD-карту?

Зайдите в Меню видеорегистратора, выберите Форматировать SD-карту и подтвердите. Это обеспечит правильную инициализацию карты для записи. Не форматируйте на компьютере.

Как работает циклическая запись?

Циклическая запись сохраняет видео как последовательность файлов заданной длительности (например, 1, 3 или 5 минут). Когда карта памяти заполняется, самые старые незащищенные файлы автоматически перезаписываются. Защищенные файлы (например, от G-сенсора) не удаляются.

Как включить и использовать мониторинг парковки?

Мониторинг парковки требует постоянного питания через NAVITEL SMART BOX MAX (продается отдельно). В настройках выберите контроль удара (запись при срабатывании G-сенсора) или непрерывную покадровую запись с меньшей частотой кадров.

Как подключиться к мобильному приложению?

Скачайте Navitel DVR Center из Google Play, App Store или AppGallery. Включите Wi-Fi на видеорегистраторе в меню, затем подключите телефон к Wi-Fi сети регистратора (имя указано в Меню > Wi-Fi Navitel). Введите пароль (по умолчанию его можно изменить в Меню > Пароль Wi-Fi). Откройте приложение и выберите ваш видеорегистратор для просмотра и управления.

Как обновить прошивку?

Через приложение Navitel DVR Center можно проверить наличие обновлений прошивки. Альтернативно, скачайте последнюю прошивку с сайта Navitel, скопируйте ее в корень отформатированной карты MicroSD, вставьте карту в видеорегистратор и следуйте инструкциям на экране.

Почему GPS не показывает сигнал?

Слабый сигнал GPS может быть вызван плохой погодой, тонированными стеклами или высокими зданиями. Убедитесь, что видеорегистратор имеет четкий обзор неба. Подождите несколько минут, чтобы GPS захватил сигнал. В помещении он не будет работать. На дисплее отображается '- - -', когда сигнал не обнаружен.

Может ли видеорегистратор работать без внешнего питания?

Устройство имеет суперконденсатор (не аккумулятор), который обеспечивает достаточно энергии для корректного закрытия файла записи при отключении внешнего питания. Для полноценной работы он должен быть постоянно подключен к автомобильному зарядному устройству. Без питания запись не производится.

Как чистить и обслуживать видеорегистратор?

Перед чисткой всегда выключайте устройство. Используйте мягкую сухую ткань для протирки корпуса. Для объектива аккуратно протрите прилагаемой салфеткой из микрофибры. Не используйте химикаты или моющие средства. Содержите объектив в чистоте от отпечатков пальцев и пыли.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R980 4K Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R980 4K – многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

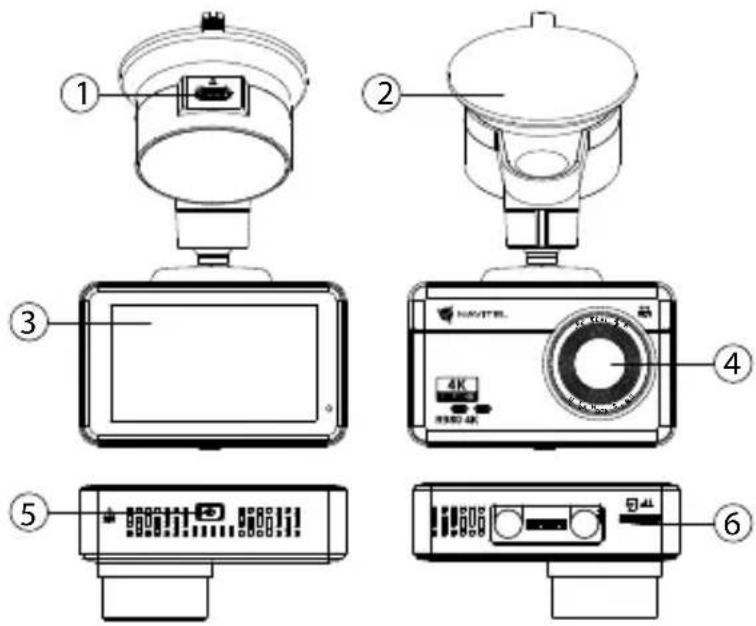

1. Разъём зарядки USB-C
2. Крепление на лобовое стекло
3. Сенсорный дисплей
4. Объектив
5. Кнопка Вкл. / Выкл.
6. Слот для карты памяти microSD

Комплектация

• Видеорегистратор NAVITEL R980 4K
• Автомобильное зарядное устройство 12/24 В
• Крепление на лобовое стекло
• Картридер

• Салфетка из микрофибры
• Электростатическая пленка
• Руководство пользователя
• Гарантийный талон
• Подарочный ваучер

Спецификация

Процессор MSTAR SSC8629Q
Дисплей 3", 854x480,	PS, Touchscreen
Камера Sony 415 (4K)
Формат видео TS
Разрешение видео 3840 × 2160
Угол обзора 140°
Линза 7 линз из стекла + ИК-слой
Память microSD карта
Объем microSD-карты до 128 ГБ
Разъем зарядки USB-C
Суперконденсатор 3.3 Ф

Питание 5 В, 2.5 А
Wi-Fi Есть
Микрофон / динамик Есть
GPS-оповещения	камеры / опасности / скорость
Языки	английский,венгерский,латвийский,литовский,немецкий,польский,румынский,русский,словацкий,украинский,чешский,эстонский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

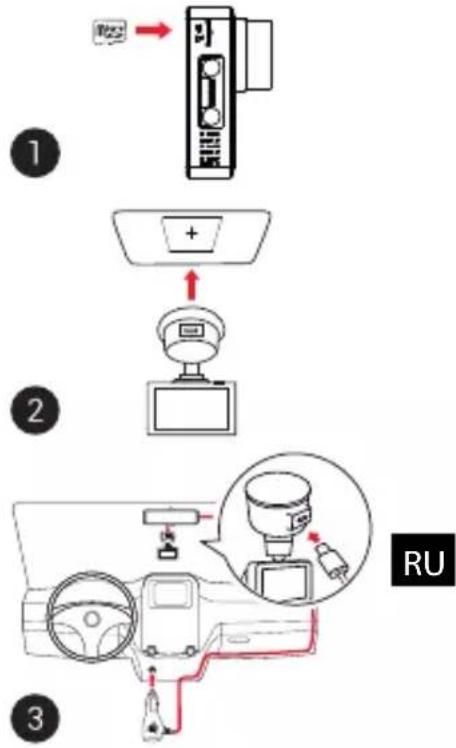

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class U3 и выше) карту емкостью 8-128 ГБ.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

• До начала записи требуется обязательно отформатировать карту памяти в идеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Наклейте электростатическую пленку на лобовое стекло и установите видеорегистратор поверх нее при помощи крепления.

• Подключите ЗУ к гнезду прикуривателя.
• Подключите зарядное устройство к разъему USB-C видеорегистратора.
• Отрегулируйте положение видеорегистратора.
• Включите питание, убедитесь что устройство установлено правильно. Если устройство установлено правильно, загорится индикатор. Устройство включится и начнет видеозапись.

Меры предосторожности

• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от -10 до +60 °C. Температура хранения: от -20 до +80 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически. Нажмите ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Запись аудио Записывайте видео со звуком или без.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В меню настроек можно выбрать временной интервал автоматического отключения экрана.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки*	В режиме парковки пользователю доступны режимы: контроль удара и постоянная запись таймлапс.Режим парковки – контроль удара. Основан на работе G-сенсора. При его срабатывании записывается аварийный файл.Режим парковки – постоянная запись таймлапс. Производится непрерывная видеозапись с заданной пользователем частотой кадров.
GPS локация	Устройство может отображать долготу, широту и другую информацию о вашем текущем местоположении. Перейдите в Общие настройки и нажмите статус GPS, чтобы проверить данные GPS.
Мобильное приложение	Вы можете просматривать и делиться медиафайлами с вашего регистратора на своем мобильном телефоне с помощью специального приложения. Приложение подключается через сеть Wi-Fi и должно быть предварительно установлено на вашем мобильном телефоне.
Допустимое превышение	Допустимое превышение лимита скорости, установленного на участке дороги.В общих настройках установите допустимое нештрафуемое превышение скорости в диапазоне от -5 до +25 км/ч с шагом 5 км/ч. При превышении заданного скоростного порога, вы услышите звуковое оповещение.

Примечание: встроенный источник питания предназначен только для корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

*Важно: Режим доступен только при подключении к устройству постоянного питания через устройство, исключающее чрезмерный разряд аккумулятора - NAVITEL SMART BOX MAX.

RU

Установка приложения Navitel DVR Center

1. Скачайте и установите Navitel DVR Center на смартфон или планшет, следуйте инструкциям к вашему мобильному устройству. Вы сможете сказать приложение, просканировав QR-код.
2. Включите Wi-Fi в настройках вашего мобильного устройства.
3. Запустите приложение. Выберите ваш видеорегистратор в списке. Данные видеорегистратора указаны в Меню (Wi-Fi Navitel).
4. Подключите ваше мобильное устройство к видеорегистратору через Wi-Fi соединение. Для подключения к видеорегистратору используйте пароль 12345678 или 1234567890. Его можно изменить в Меню (Пароль Wi-Fi).
5. С помощью Navitel DVR Center вы можете обновлять прошивку видеорегистратора и управлять функциями видеорегистратора в меню Настройки.

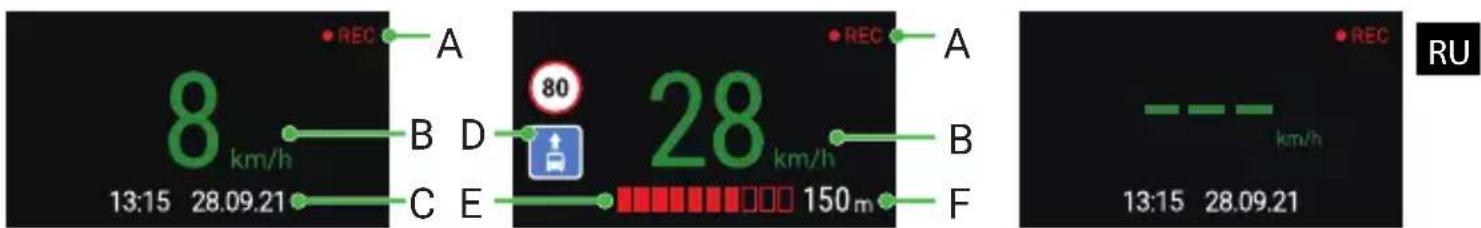

Цифровой спидометр и Камеры

Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени [1]. Режимы:

• Скорость – постоянно отображается текущая скорость [В].
• Скорость и время – отображаются текущие скорость [В] и время [С].

Функция Камеры служит для оповещения о камерах и опасностях (далее – Камеры). При включении функции Камеры на экране отображается скорость и время. При приближении к Камере отображается [2]:

• текущая скорость [В],
• пиктограммы Камер [D],
  • прогресс-бар нахождения в зоне действия Камеры [E],
  • расстояние до Камеры (0-450 м) [F].

Вся информация отображается на черном фоне.

В режиме Записи видео (REC) на экране отображается ● REC или ● [A].

Если автомобиль неподвижен, на экране отображается скорость 0.

Если нет точного GPS-сигнала, на экране отображается -- - [3].

Примечание. Слабый GPS-сигнал может быть вызван плохими погодными условиями и другими внешними факторами. Ориентируйтесь на показания спидометра автомобиля.

[1] [2] [3]

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail] Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL R980 4K.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер сертификата соответствия: №ЕАЭС RU Д-СΖ.РА01.В.78459/23, сроком действия: до 12.02.2028. Выдан согласно требованиям ТР ТС 020/2011 Испытательной лабораторией "ПРОМТЕСТ" 13.02.2023.

Дата производства: указана в серийном номере на корпусе устройства в формате R9804КГГГГММ00000.
