Тип продукта	Видеорегистратор (DVR)
Бренд	Navitel
Модель	R1000
Процессор	MSTAR MSC8328
Дисплей	1.2" TN
Разрешение видео	Full HD 1080p (1920x1080) при 30 кадрах/с
Разрешение фото	2048x1536
Формат записи	MP4
Формат изображения	JPG
Память	карта microSD (до 64 ГБ, класс 10 и выше)
GPS	Встроенный (с антенной)
Wi-Fi	Да (чипсет AP6181)
Аккумулятор	Аккумулятор 180 мАч, 3,7 В
Питание	USB 2.0 DC 5В, 1-1,5А
Рабочий ток	700 мА
Частота	50/60 Гц
Микрофон	Встроенный
Динамик	Встроенный
Функции	Циклическая запись, G-сенсор, Парковочный монитор, Детектор движения, Штамп (дата/время/GPS), Блокировка файла
Установка	Магнитное крепление и кронштейн на лобовое стекло
Поддержка приложения	Приложение для обмена по Wi-Fi для мобильных устройств (iOS/Android)
Языки	Английский, Французский, Немецкий, Итальянский, Испанский, Русский, Китайский и др.
Рабочая температура	от 0°C до +35°C
Температура хранения	от +5°C до +45°C

Часто задаваемые вопросы - R1000 Navitel

Как начать запись на Navitel R1000?

Подключите устройство к внешнему источнику питания и вставьте карту microSD. Устройство начнет запись автоматически (мигает синий индикатор). Нажмите кнопку OK, чтобы остановить запись; нажмите снова, чтобы продолжить.

Как установить видеорегистратор на лобовое стекло?

Закрепите магнитное крепление на лобовом стекле, прикрепите устройство, подключите автомобильное зарядное устройство к прикуривателю и отрегулируйте положение камеры. Убедитесь, что индикатор мигает красным и синим для записи.

Как использовать приложение Wi-Fi с R1000?

В настройках включите Wi-Fi. Отсканируйте QR-код из меню видеорегистратора, чтобы загрузить приложение. Подключите телефон к Wi-Fi сети видеорегистратора, откройте приложение и добавьте устройство. Затем вы сможете просматривать, скачивать или делиться видео и фото.

Что делает G-сенсор?

G-сенсор обнаруживает резкие удары или столкновения. При срабатывании он автоматически блокирует текущий видеофайл, чтобы предотвратить его перезапись. Вы можете настроить чувствительность в настройках.

Как установить длительность циклической записи?

Перейдите в Настройки > Циклическая запись. Выберите длительность (например, 60 секунд). Видео будут сохраняться сегментами такой длины. Когда карта заполнится, самые старые разблокированные файлы будут перезаписаны.

Как заблокировать видеофайл для защиты?

Во время записи нажмите кнопку Питание, чтобы заблокировать текущий файл (появится значок ключа). В режиме воспроизведения выберите файл, нажмите Меню, выберите Защита, затем Заблокировать текущий или Заблокировать все.

Что такое режим парковочного монитора?

Парковочный монитор переводит устройство в режим ожидания. При обнаружении вибрации (например, от удара) оно автоматически начинает запись. Если в течение минуты вибрации нет, оно возвращается в режим ожидания. Это помогает фиксировать происшествия во время парковки.

Как сбросить Navitel R1000, если он завис?

Используйте скрепку или подобный инструмент, чтобы нажать кнопку Сброс на устройстве. Это перезапустит видеорегистратор без потери сохраненных файлов.

Какой максимальный объем карты microSD поддерживается?

Navitel R1000 поддерживает карты microSD объемом до 64 ГБ. Рекомендуется использовать высокоскоростную карту (класс 10 и выше) для оптимальной производительности.

Как зарядить внутренний аккумулятор?

Подключите устройство к внешнему источнику питания через порт mini-USB. Красный индикатор загорится и постепенно погаснет по мере зарядки аккумулятора. Когда свет погаснет, аккумулятор заряжен. Аккумулятор предназначен в основном для экстренной записи в режиме парковки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R1000 Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R1000 - многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

Внешний вид устройства

1. Вкл./выкл.
   2.Микрофон
2. Индикатор состояния
3. Меню
4. Вверх
5. Вниз
6. OK
7. Контакт крепления
8. Дисплей
9. Сброс
10. Слот microSD
11. Mini-USB порт для ПК
12. Mini-USB порт для зарядки
13. Магнитное крепление

Кнопка Функции
Вкл./выкл.	Нажмите и удерживайте 3 секунды для включения/выключения устройства. Нажмите, чтобы переключаться между режимамиЗапись видео,Фотои Воспроизведение.Нажмите, чтобы выйти из любого выбранного меню.В режимеЗапись видеонажмите, чтобы заблокировать файл (защищенный файл не может быть удален или перезаписан).
Меню	Нажмите, чтобы перейти в меню Настройки режима. Нажмите еще раз, чтобы перейти к параметрам устройства.
ОК	В режимеЗапись видеонажмите для начала записи; нажмите еще раз, чтобы остановить запись.В режимеФотонажмите, чтобы сделать снимок.В режимеВоспроизведениенажмите, чтобы выбрать файл или приостановить/продолжить просмотр.ВМенюнажмите, чтобы выбрать пункт меню или файл.
Вверх/Вниз	ВМенюнажмите, чтобы выбрать предыдущий/следующий пункт меню или файл. В режимеЗапись видеонажмите Вниз, чтобы выключить/включить микрофон. В режимеФотонажмите, чтобы приблизить/удалить ракурс.
Сброс Если устройство	не отвечает, нажмите для сброса.

Примечание: Встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания. Для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

NAVITEL*

Технические характеристики

Процессор MSTAR MSC8328
Дисплей 1.2" TN
Формат видео MP4
Разрешение видео	1080 FHD 1920x1080 P /30 fps
Формат фото JPG
Разрешение фото 2048x1536
Внешняя память microSD карта
Объем microSD карты 64 ГБ макс.
USB USB 2.0

Примечание: характеристики могут измениться в результате обновлений.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL R1000.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае: компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СΖ.ЦС01.В.05264 согласно требованиям Технического регламента ТР ТС 020/2011. Выдана органом по сертификации продукции «ПРОФИСЕРТ» Общества с ограниченной ответственностью «ЦЕНТР СЕРТИФИКАЦИИ «СОБУС» сроком действия до 15.08.2020.

Дата производства: указана в серийном номере на корпусе устройства в формате R1000ГГГГ ММ00000.

год месяц

Правила и условия монтажа, хранения, перевозки (транспортирования), реализации и утилизации:

Устройство фиксируется на лобовом стекле автомобиля с помощью крепления (поставляется в комплекте). Инструкция по использованию крепления приведена в руководстве пользователя.

Хранение и транспортировка устройства должны производиться в сухом помещении.

Устройство требует бережного обращения, следует избегать воздействия пыли, грязи, ударов, влаги, огня и т.п.

Реализация устройства должна производиться в соответствии с действующим законодательством РФ.

После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования:

В случае обнаружения неисправности устройства обратитесь в Сервисный центр NAVITEL®: [e-mail].

Авторизованный сервисный центр в Москве: 125190, Москва, Ленинградский проспект, д. 80, корп. 16. Полный список сервисных центров доступен на сайте www.navitel.ru.

Функции устройства

Видео При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись (синий индикатор будет гореть непрерывно). Нажмите ОК еще раз для записи нового видео. Каждое видео

автоматически

сохраняется.

Фото В режиме Записи видео, нажмите кнопку Вкл./выкл., чтобы попасть в режим Фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.

Воспроизведение В режиме Записи видео, дважды нажмите кнопку Вкл./выкл., чтобы попасть в режим Воспроизведения. Выберите файл с помощь кнопок Вверх и Вниз, затем нажмите ОК

для воспроизведения файла. Вы можете приостановить/продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед/назад кнопками Вверх и Вниз.

Защита файла В процессе Записи видео однократно нажмите Вкл./выкл., чтобы защитить текущую запись. В режиме Воспроизведения, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем

Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны.

Запись аудио Записывайте видео со звуком или без.

Циклическая запись Эта функция позволяет сохранять видеозапись как отдельные файлы каждые несколько минут. Таким образом, при длительности 5 минут, час видеозаписи будет сохранен как 12 пятиминутных фрагментов. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.

Датчик удара В случае столкновения, устройство автоматически защитит текущую запись.

NAVITEL ^

NAVITEL R1000

Штамп Данная функция добавляет к видеозаписи дату и/или логотип устройства. Нажмите "ОК" для выбора штампа или отключения функции.

GPS локация Устройство поддерживает работу встроенного чипа и GPS-антенны, он может отображать долготу, широту и другую информацию о вашем текущем местоположении. Нажмите GPS Status, чтобы проверить данные GPS. Нажмите «Вкл» в меню «Штамп GPS», чтобы добавить информацию GPS в ваши файлы.

Режим парковки Если, находясь в дежурном состоянии, устройство зафиксирует вибрацию, оно автоматически начнет запись. Если в течение минуты вибрация не повторится, устройство перейдет в дежурный режим.

Детектор движения В режиме парковки также доступна функция детектора движения (выключена по умолчанию). В разделе Запись видео выберите "Записать движение". При обнаружении двигающегося объекта устройство автоматически начнет запись. Если объект не двигается более 10 секунд, запись прекратится.

Подзарядка батареи При подключении устройства к источнику внешнего питания загорится красный индикатор. По мере заполнения батареи красный свет будет тускнеть. Когда батарея будет полностью заряжена, красный индикатор выключится.

Автоматическое Устройство может автоматически выключать экран для снижения энергопотребления. Временной выключение экрана интервал можно выбрать в настройках.

Мобильное Вы можете просматривать и делиться медиафайлами с вашего регистратора на своем мобильном приложение телефоне с помощью специального приложения. Приложение подключается через сеть Wi-Fi и должно быть предварительно установлено на вашем мобильном телефоне.

Установка регистратора

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-64 ГБ.
2. Закрепите устройство на лобовом стекле при помощи держателя.
3. Подключите ЗУ к гнезду прикуривателя.
4. Подключите ЗУ к устройству через разъем USB.
5. Отрегулируйте позицию камеры.
6. Включите питание, убедитесь что устройство установлено правильно.

Примечание: если устройство установлено правильно, загорится красный индикатор, устройство включится и начнет видеозапись.

Меры предосторожности

1. Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства.
2. Не используйте устройство в жарком или влажном климате.
3. Следите за чистотой объектива.
4. Не разбирайте устройство и не производите его ремонт самостоятельно.
5. Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
6. Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).

Установка приложения NAVITEL R1000

1. Чтобы загрузить приложение на телефон, в меню Настройки вашего регистратора выберите QR-код ПО, просканируйте код вашим мобильным телефоном. После загрузки выполните инструкции по установке приложения.
2. В регистраторе зайдите в раздел Wi-Fi в меню Настройки, нажмите On.
3. Подключите ваш мобильный телефон к регистратору через Wi-Fi соединение. При необходимости используйте пароль, указанный в настройках регистратора.

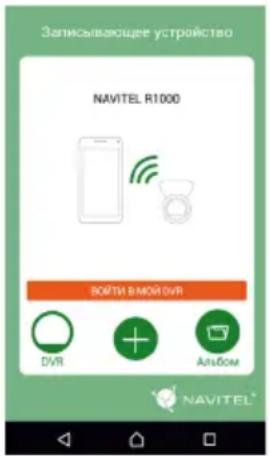

4. Запустите приложение, в открывшемся окне нажмите Добавить новое устройство [1].

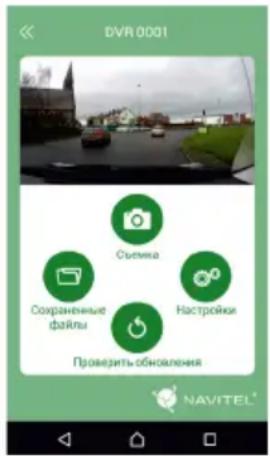

5. Выберите ваш регистратор в списке [2]. Теперь вы можете создавать видео и фото файлы с помощью телефона [3]. Для переключения между режимами фото и видеосъемки передвигайте значок Съемка пальцем влево/вправо.

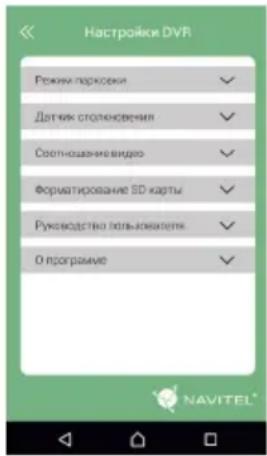

6. В меню Настроек вы можете управлять функциями регистратора, а также настраивать медиафайлы и форматировать SD карту [4].

Рис. 1 Рис. 2 Рис. 3

Рис. 4

NAVITEL*

Úvod

Vážený zákazník!

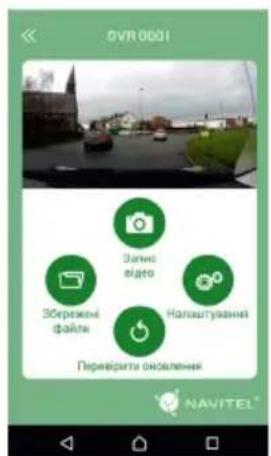

Мал. 1 Мал. 2 Мал. 3
