R1000 - Caméra auto Navitel - Bezplatný návod k obsluze

Typ produktu	Kamera do auta (DVR)
Značka	Navitel
Model	R1000
Procesor	MSTAR MSC8328
Displej	1,2" TN
Rozlišení videa	Full HD 1080p (1920x1080) při 30 fps
Rozlišení fotografií	2048x1536
Formát záznamu	MP4
Formát snímků	JPG
Úložiště	microSD karta (až 64 GB, třída 10 a vyšší)
GPS	Vestavěná (s anténou)
Wi-Fi	Ano (čipová sada AP6181)
Baterie	Nabíjecí 180 mAh, 3,7 V
Napájení	USB 2.0 DC 5 V, 1-1,5 A
Pracovní proud	700 mA
Frekvence	50/60 Hz
Mikrofon	Vestavěný
Reproduktor	Vestavěný
Funkce	Smyčkové nahrávání, G-senzor, Parkovací režim, Detekce pohybu, Razítko (datum/čas/GPS), Uzamčení souboru
Instalace	Magnetický držák a držák na čelní sklo
Podpora aplikace	Aplikace pro sdílení DVR Wi-Fi pro mobil (iOS/Android)
Jazyky	Angličtina, Francouzština, Němčina, Italština, Španělština, Ruština, Čínština atd.
Provozní teplota	0°C až +35°C
Skladovací teplota	+5°C až +45°C

Často kladené otázky - R1000 Navitel

Jak spustím nahrávání na Navitel R1000?

Připojte zařízení k externímu napájení a vložte microSD kartu. Zařízení začne automaticky nahrávat (modrá kontrolka bliká). Stisknutím tlačítka OK nahrávání zastavíte; stisknutím znovu obnovíte.

Jak nainstalovat kameru na čelní sklo?

Připevněte magnetický držák na čelní sklo, připojte zařízení, připojte nabíječku do auta do zapalovače a nastavte polohu kamery. Ujistěte se, že indikátor bliká červeně a modře pro nahrávání.

Jak používat Wi-Fi aplikaci s R1000?

V nastavení povolte Wi-Fi. Naskenujte QR kód z menu DVR pro stažení aplikace. Připojte telefon k Wi-Fi síti DVR, otevřete aplikaci a přidejte zařízení. Poté můžete prohlížet, stahovat nebo sdílet videa a fotografie.

Co dělá G-senzor?

G-senzor detekuje náhlé nárazy nebo srážky. Při spuštění automaticky uzamkne aktuální video soubor, aby nedošlo k jeho přepsání. Citlivost můžete upravit v nastavení.

Jak nastavit délku smyčkového nahrávání?

Přejděte do Nastavení > Smyčkové nahrávání. Vyberte délku (např. 60 sekund). Videa budou ukládána v segmentech této délky. Když je karta plná, nejstarší odemčené soubory jsou přepsány.

Jak uzamknout video soubor pro jeho ochranu?

Během nahrávání stiskněte tlačítko Napájení pro uzamčení aktuálního souboru (objeví se ikona klíče). V režimu přehrávání vyberte soubor, stiskněte Menu, vyberte Ochrana, poté Uzamknout aktuální nebo Uzamknout vše.

Co je režim Parkovacího monitoru?

Parkovací monitor uvede zařízení do pohotovostního režimu. Při detekci vibrací (např. od nárazu) automaticky spustí nahrávání. Pokud po dobu jedné minuty nedojde k žádným vibracím, vrátí se do pohotovostního režimu. To pomáhá zachytit události při parkování.

Jak resetovat Navitel R1000, pokud zamrzne?

Použijte kancelářskou sponku nebo podobný nástroj ke stisknutí tlačítka Reset na zařízení. Tím se DVR restartuje bez ztráty uložených souborů.

Jaká je maximální podporovaná kapacita microSD karty?

Navitel R1000 podporuje microSD karty až do 64 GB. Pro optimální výkon se doporučuje použít vysokorychlostní kartu (třída 10 a vyšší).

Jak nabíjet vnitřní baterii?

Připojte zařízení k externímu zdroji napájení přes mini-USB port. Červený indikátor se rozsvítí a při nabíjení baterie postupně zhasíná. Když světlo zhasne, baterie je plná. Baterie je určena především pro nouzové nahrávání v režimu parkování.

NÁVOD K OBSLUZE R1000 Navitel

děkujeme Vám za nákup produktu NAVITEL®.

NAVITEL R1000 je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

Vnější vzhled

1. Zapnutí/vypnutí

2. Mikrofon

3. Indikátor

4. Menu

5. Nahoru

6. Dolů

7. OK

8. Magnetické spojení

9. Displej

10. Reset

11. microSD slot

12. Mini-USB port

13. Mini-USB port pro napájení

14. Držák na čelní sklo

NAVITEL*

CZ Tlačítka

Tlačítko Funkce
Zapnutí/vypnutí	Stiskněte a po dobu 3 sekund podržte pro zapnutí nebo vypnutí zařízení.Stiskněte pro přepínání mezi režimyVideo, Snímek a Galerie.Stiskněte pro opuštění jakéhokoliv menu.V režimuVideostiskněte pro uzamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).
Menu	Stiskněte pro vstup do menu s nastavením jednotlivých režimů. Stiskněte znovu pro vstup do menu s nastavením zařízení.
OK	V režimuVideostiskněte pro začátek nahrávání video; stiskněte znovu pro zastavení nahrávání video.V režimuSnímekstiskněte pro pořízení snímku.V režimuGaleriestiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění video.V hlavním menu stiskněte pro výběr položky nebo souboru.
Nahoru/Dolů	V hlavním menu stiskněte pro označení následující/předchozí položky nebo souboru. V režimuVideostiskněte pro zapnutí/vypnutí mikrofonu (nahrávání zvuku). V režimuSnímekstiskněte pro přiblížení/oddálení.
Reset Pokud zařízení nepodpovídá, stiskněte tlačítko reset pro resetování zařízení.

Poznámka: Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení. Pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

Specifikace

Čip MSTAR MSC8328
Displej 1.2" TN
Formát záznamu videa MP4
Rozlišení videa	1080 FHD 1920x1080 P /30 fps
Formát snímku JPG
Rozlišení snímku 2048x1536
Úložiště microSD karta
Kapacita microSD karty mak. 64 GB
USB USB 2.0

Poznámka: specifikace se může změnit v případě novější verze zařízení.

GPS	podporováno, vestavěná anténa
Napájení USB 2.0 DC	5 V 1-1.5 A
Frekvence 50 Hz / 60 Hz
Baterie	180 mAh 3.7 V dobíjecí baterie
Provozní napětí 700 mA
Mikrofon / reproduktor podporováno
Wi-Fi	podporováno, Chipset AP6181
Jazyk	angličtina, čeština, čínština tradiční, čínština zjednodušená, francouzština, italština, mad'arština, němčina, portugalština, rumunština, ruština, španělština

Funkce zařízení

Video Připojte zařízení k externímu zdroji napájení, vložte SD kartu a zařízení automaticky zahájí nahrávání (blikající modrá kontrolka). Stisknutím tlačítka OK nahrávání zastavíte (modrá kontrolka se ustálí). Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.

Snímek Pokud je zařízení v režimu Video, stiskněte tlačítko Zapnutí/vypnutí pro přechod do režimu Snímek, stisknutím tlačítka OK pořídíte snímek, který se automaticky uloží. Můžete také použít aplikaci pro vzdálené pořízení snímku z Vašeho smartphonu.

Galerie Stiskněte tlačítko Zapnutí/vypnutí pro přechod do režimu Galerie (v režimu Snímek stiskněte tlačítko dvakrát); pomocí tlačítek Nahoru a Dolů procházíte soubory; stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru stiskněte tlačítko OK pro pauzu/konec pauzy; tlačítka Nahoru a Dolů pro rychlý posun vpřed/vzad.

Ochrana souboru V režimu Video stiskněte Zapnutí/vypnutí k uzamknutí aktuálního souboru. V režimu Galerie vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte budto Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální/Odemknout vše.

Audio záznam Nahrávání videa se zvukem nebo bez zvuku.

Záznam do smyčky Toto nastavení umožňuje automaticky ukládat video soubory po několika minutách. Pokud bude například nastavena hodnota 60 sekund, video s trváním 10 minut bude uloženo jako 10 samostatných souborů o délce 1 minuty. Pokud je paměťová karta plná, budou všechny nechráněné (neuzamčené) soubory postupně přepisovány v pořadí, ve kterém byly vytvořeny.

NAVITEL ^

NAVITEL R1000

G-senzor Při nárazu vozidla zařízení automaticky uzamkne a uloží aktuální video.

Vodoznak Tato funkce přidá vodoznak data nebo loga zařízení do záznamu. Kliknutím na tlačítko "OK" vyberete typ vodoznaku nebo tuto funkci zcela vypnete. Můžete také přidat souřadnice GPS pro označení Vaší polohy.

GPS lokace Zařízení podporuje vestavěný chipset a anténu GPS. Je tedy možné zobrazit zeměpisnou délku, země pisnou šířku a další informace o aktuální poloze. Pro kontrolu dat GPS stiskněte tlačitko Stav GPS. Pro přidání souřadnic GPS k souborům, zapněte funkci vodoznak GPS.

Parkovací režim V případě, že je zařízení v pohotovostním režimu a zaregistruje vibrace, automaticky začne nahrávat videozáznam. Pokud se nic nestane déle než minutu, zařízení se opět přepne do pohotovostního režimu.

Detekce pohybu Funkce Detekce pohybu je k dispozici v Parkovacím režimu (v základním nastavení je funkce vypnuta). V režimu Video vyberte možnost "Pohyb nahrán". Pokud zařízení zaregistruje pohyb, automaticky začne nahrávat záznam. V případě, že zařízení neregistruje pohyb déle než 10 sekund, záznam se automaticky zastaví.

Napájení baterie Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení; čím více bude červená kontrolka tmavnout, tím více je baterie nabita; pokud je baterie zařízení plně nabita, červená kontrolka zhasne.

Spořič obrazovky Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořiče obrazovky.

Podpora APP Pořízená videa a snímky si můžete prohlížet a sdílet prostřednictvím speciální mobilní aplikace. Nainstalujte si aplikaci do mobilního zařízení a připojte se k DVR přes Wi-Fi síť.

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.
2. Připevněte držák se zařízením na čelní sklo.
3. Připojte adaptér do zásuvky zapalovače.
4. Připojte USB konec adaptéru k zařízení.
5. Nastavte pozici kamery.
6. Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno.

Poznámka: pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).

Bezpečnostní opatření

1. Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení.
2. Nepoužívejte zařízení ve vlhkém nebo horkém prostředí.
3. Udržujte objektiv v čistotě.
4. Nerozebírejte zařízení a neprovádějte opravy sami.
5. Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
6. Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5 % až 90 % bez kondenzace (25 °C).

Instalace aplikace

1. V obecném Nastavení zařízení DVR vyberte App QR kód, naskenujte tento QR kód pomocí mobilního zařízení a stáhněte si aplikaci. Po dokončení stahování aplikaci nainstalujte.
2. V obecném Nastavení zařízení DVR vyberte Wi-Fi a stiskněte Zapnout.
3. Připojte mobilní zařízení k DVR přes Wi-Fi síť. V případě potřeby použijte heslo uvedené v DVR.

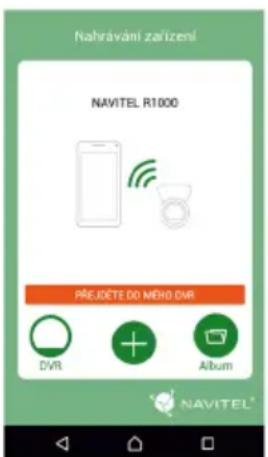

4. Spustte aplikaci a zvolte Přidat nové zařízení[1].

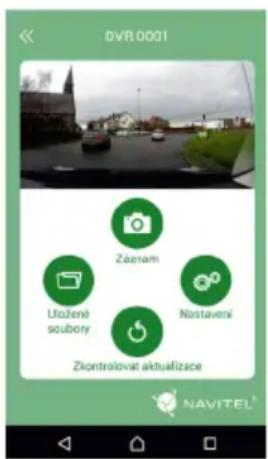

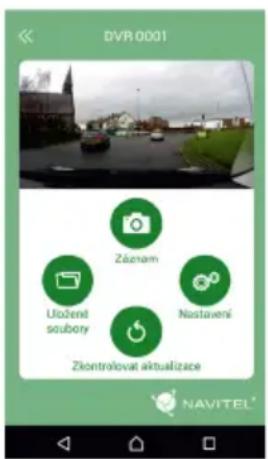

5. V seznamu vyberte Vaše zařízení DVR [2]. Nyní můžete pomocí aplikace pořizovat videa nebo snímky [3]. V případě zapnuté aplikace nefunguje ovládání zařízení DVR manuálně. Chcete-li v aplikaci přepínat mezi režimy Snímek a Video, posuňte ikonu fotoaparátu doleva / doprava.

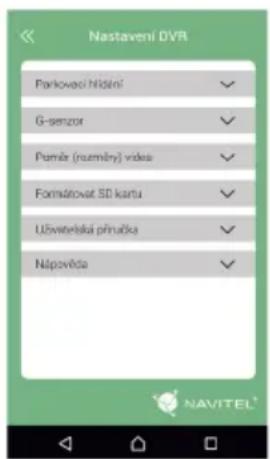

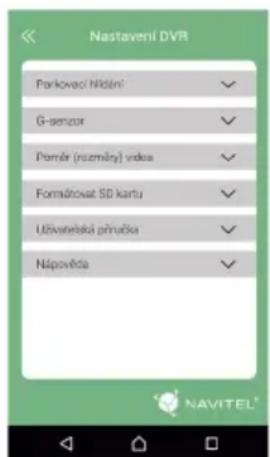

6. V nabídce Nastavení můžete nastavovat pohybové senzory DVR, poměr videa a formátování SD karty [4].

Obr. 1 Obr. 2 Obr. 3

Obr. 4

NAVITEL*

Einleitung

D'akujeme Vám za nákup produktu NAVITEL®.

GPS	podporované, vstavaná anténa
Napájanie USB 2.0 DC 5 V 1-1.5 A
Frekvencia 50 Hz / 60 Hz
Batéria	180 mAh 3.7V dobíjacia batéria
Prevádzkové napätie 700 mA
Mikrofón/reproduktor podporované
Wi-Fi	podporované, Chipset AP6181
Jazyk	angličtina, čeština, čínština tradičná, čínština zjednodušená, francúzština, taliančina, maďarčina, nemčina, portugalčina, rumunčina, ruština, španielčina

Funkcie zariadenia

Šetrič obrazovky Zariadenie automaticky vypne displej kvôli zníženiu spotreby energie; časový interval je možné nastavit v menu šetrič obrazovky.

Obr. 1 Obr. 2 Obr. 3

Obr. 4

NAVITEL

NAVITEL R1000
