РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EC6 Pro IMILAB

Общие сведения об устройстве

- Комплект поставки

Блок питанияIMILAB EC6 Pro

Комплект для настенного монтажа

Монтажная наклейка

Комплект для защиты от воды

Руководство пользователя

Наклейка с предупреждением

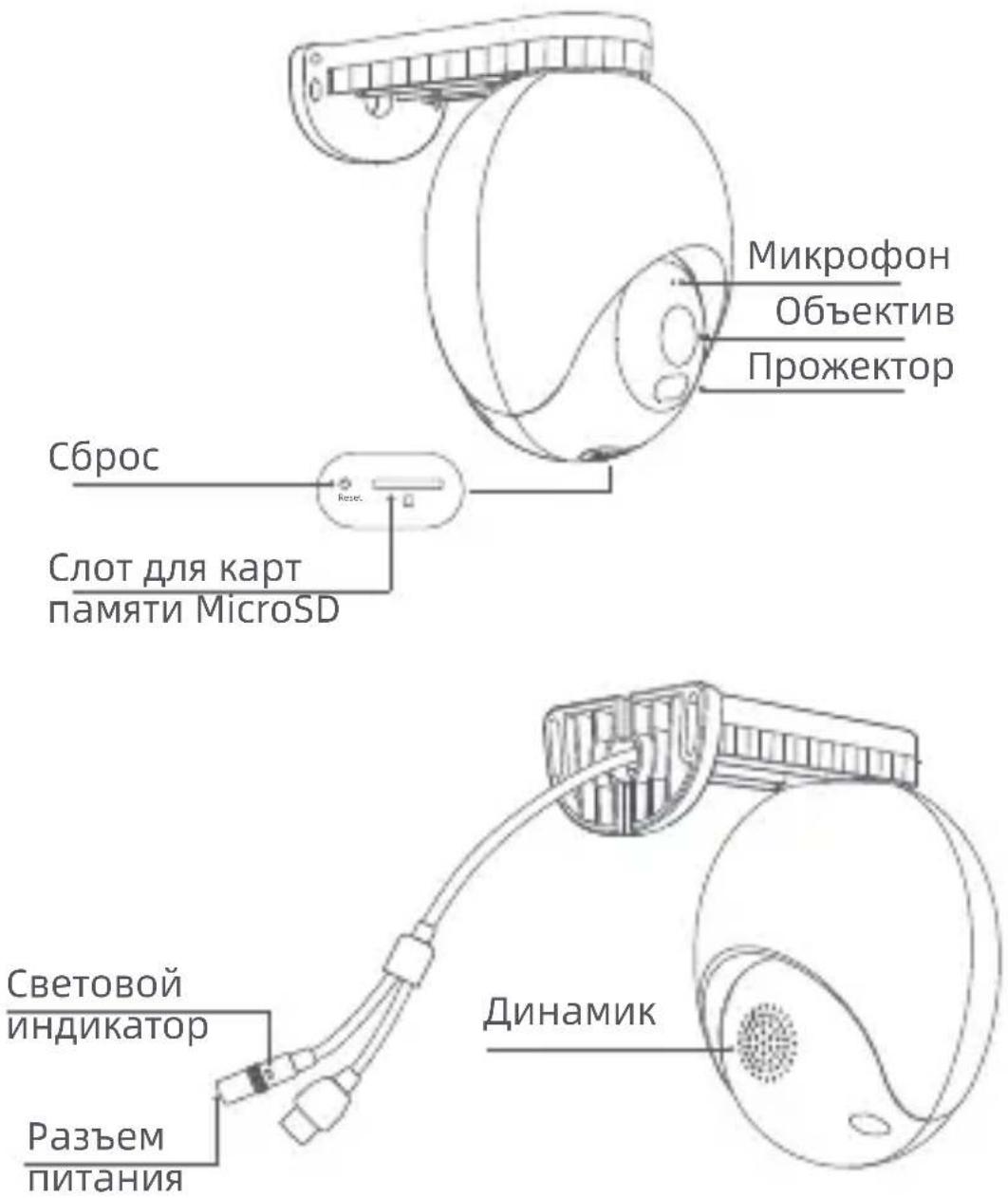

• Внешний вид устройства

Микрофон Объектив Прожектор Сброс Reset. Слот для карт памяти MicroSD Световой индикатор Разъем питания Динамик

• Включение питания

Вставьте кабель питания в разъем питания камеры.

Примечание. Не крутите купол камеры, чтобы принудительно вращать ее после включения. В случае неточного положения объектива откалибруйте его с помощью приложения Xiaomi Home.

• Световой индикатор

Непрерывно горит зеленым: успешное подключение/ нормальное состояние

Мигает зеленым: ожидание подключения/исключение сети

Подключение сетевого видеорегистратора (NVR)

Это устройство поддерживает протокол ONVIF, и его можно подключать к сетевым видеорегистраторам известных брендов, поддерживающим этот протокол.

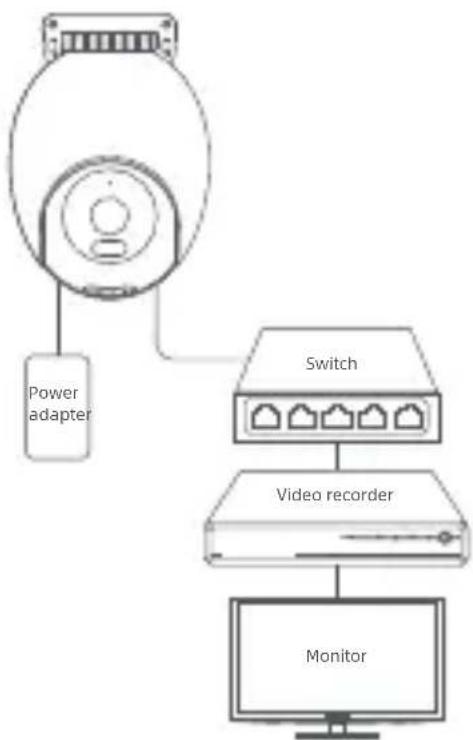

- Подключение сетевого видеорегистратора

Подключите камеру, как указано на рисунке. Чтобы управлять ею, откройте браузер Internet Explorer, войдите в веб-интерфейс и установите пароль. Камера должна находиться в той же локальной сети, что и видеорегистратор.

• Вход в веб-интерфейс

Примечание. Убедитесь, что компьютер и камера находятся в одном сегменте одной локальной сети. Если войти в веб-интерфейс устройства не получается или вы забыли пароль, восстановите заводские настройки и попробуйте выполнить вход снова.

Этап 1. Откройте браузер Internet Explorer, введите IP-адрес и суффикс устройства в адресной строке, например https://192.168.X.X:54333, и нажмите клавишу Ввод.

Этап 2. Установите пароль и нажмите кнопку «Войти».

Дополнительные сведения о руководстве по подключению сетевых видеорегистраторов см. на сайте: https://www.imilabglobal.com/pages/user-manual

Подключение к приложению Xiaomi Home

1. Сканируйте QR-код, чтобы загрузить и установить приложение Xiaomi Home, затем зарегистрируйтесь и войдите в систему как пользователь.
2. Установите соединение. При подключении убедитесь, что сеть работает стабильно, камера включена в нормальном режиме, а индикатор быстро мигает зеленым. После успешного подключения индикатор будет непрерывно светиться зеленым.

Откройте приложение Xiaomi Home и нажмите на «+» в правом верхнем углу

Выберите «Сканировать» и сканируйте QR-код на корпусе камеры. Следуйте пошаговой инструкции, чтобы добавить устройство

• Восстановление заводских настроек

С помощью булавки нажмите кнопку сброса и удерживайте примерно 7 секунд, пока индикатор не начнет мигать зеленым и камера не восстановит заводские настройки, затем снова подключитесь к приложению Xiaomi Home.

Примечание. При восстановлении заводских настроек данные с карты памяти MicroSD не удаляются.

Монтаж устройства

• Установка карты памяти MicroSD

Убедитесь, что камера отключена от источника питания. Снимите защитный чехол и откройте слот для карты памяти MicroSD. Вставьте карту MicroSD в слот в указанной ориентации.

1. Карту SD необходимо приобретать отдельно. Камеру можно использовать без карты SD.
2. Отключайте камеру от источника питания перед установкой или извлечением карты памяти MicroSD. Используйте карту памяти MicroSD от надежного производителя (до 256 Гб). Рекомендуется использовать карты памяти MicroSD со скоростью считывания и записи минимум U1/Class 10.
3. После установки карты памяти MicroSD или сброса настроек плотно закройте водонепроницаемую крышку, прежде чем использовать устройство.

- Часто задаваемые вопросы Scan the QR code for Frequently Asked Questions.

• Монтаж устройства Устройство можно закреплять на стене, потолке или столбе.

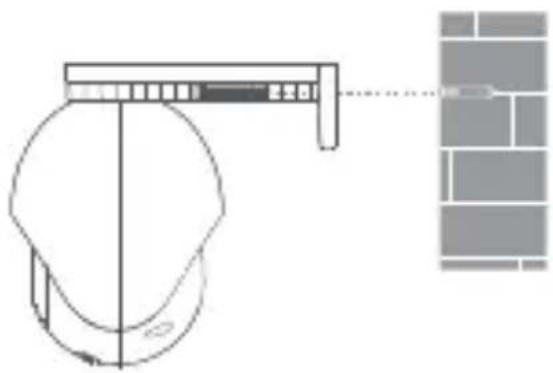

• Настенный монтаж

1. Наклейте позиционную наклейку для настенного монтажа в требуемое место на стене. Просверлите два отверстия в положениях, указанных на наклейке. Диаметр сверления должен составлять около 6,0 мм, а глубина — около 30 мм.

1. Вставьте два пластмассовых дюбеля в отверстия в стене. Установите основание на стену. Закрепите основание, завинтив саморезы в дюбели.

Примечание. После установки изделие должно быть подвешено горизонтально (см. ниже).

1. Наклейте позиционную наклейку для потолочного монтажа в требуемое место на потолке. Просверлите два отверстия в положениях, указанных на наклейке. Диаметр сверления должен составлять около 6,0 мм, а глубина — около 30 мм.
2. Вставьте два пластмассовых дюбеля в отверстия в стене. Установите основание на потолок. Закрепите основание, завинтив саморезы в дюбели.

Примечание. После установки изделие должно быть подвешено горизонтально (см. ниже).

• Монтаж на столбе

Примечание. После установки изделие должно быть подвешено горизонтально (см. ниже).

Примечания по настенному монтажу:

1. Стена, на которой монтируется устройство, должна иметь несущую способность как минимум в 3 раза больше веса устройства.
2. Во избежание любых повреждений или травм устройство должно быть надежно прикреплено к полу/стене в соответствии с инструкциями по установке.

- Комплект для защиты от воды

Камера оснащена разъемом LAN и разъемом питания. Необходимо выполнить гидроизоляцию обоих разъемов.

Примечание. Водонепроницаемый рукав камеры может эффективно защитить от дождя и просачивания воды в месте расположения сетевого интерфейса. Гарантия не распространяется на повреждения в результате неправильного монтажа. Выполняйте инструкции.

Использование водонепроницаемого рукава на разъеме LAN

Основные параметры

Название устройства: IMILAB EC6 Pro

Размеры: 161 × 105 × 150 mm

Модель: CMSXJ120A

Вес нетто: 532g

Потребляемая мощность: 12В =1А

Хранилище: карта MicroSD (до 256 ГБ)

Кодирование видео: Н.265

Разрешение: 3840 * 2160

Рабочая температура: -30°C\~ 60°C

FCC ID: 2APA9-CMSXJ120A

Беспроводное подключение: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4

Максимальная выходная мощность Wi-Fi:

2400-2483,5 МГЦ, <20 дБм

5150-5350 МГц, <20 дБм

5650-5725 МГц, <20 дБм

5725-5850 МГЦ, <14 дБМ

Максимальная выходная мощность Bluetooth: 2402-2480 МГц, <10 дБм

Меры предосторожности

• Рабочая температура устройства: от -30^ до 60^ . Не эксплуатируйте устройство, когда температура слишком высокая или слишком низкая.
• Для получения лучших результатов не размещайте камеру перед или рядом со стеклянной поверхностью, белой стеной или другими отражающими поверхностями, т. к. это может привести к неравномерному освещению видеозаписи между передним и задним планами или переэкспонированию.
• Убедитесь, что устройство находится в зоне покрытия сигнала Wi-Fi. Размещайте устройство в месте с хорошим уровнем сигнала Wi-Fi.
• Не размещайте устройство рядом с металлическими предметами, микроволновой печью или другими предметами, способными вызывать помехи сигнала.
• При обычных условиях использования между антенной этого оборудования и телом пользователя должно сохраняться расстояние не менее 20 см.

Информация об отходах электрического и электронного оборудования

Все изделия, обозначенные символом раздельного сбора отработанного электрического и электронного оборудования (WEEE, директива 2012/19/EU), следует утилизировать отдельно от несортируемых бытовых отходов. С целью охраны здоровья и защиты окружающей среды такое оборудование необходимо сдавать на переработку в специальные пункты приема электрического и электронного оборудования, определенные правительством или местными органами власти. Правильная утилизация и переработка помогут предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Чтобы узнать, где находятся такие пункты сбора и как они работают, обратитесь в компанию, занимающуюся установкой оборудования, или в местные органы власти.

Декларация о соответствии нормативным требованиям ЕС

Компания Shanghai Imilab Technology Co., Ltd. настоящим заявляет, что тип радиооборудования IMILAB EC6 Pro соответствует Директиве 2014/53/EC. Полный текст

декларации ЕС приведен по следующему адресу в сети Интернет: https://www.imilabglobal.com/pages/eu-declaration-of-conformity

Подробное электронное руководство см. по адресу https://www.imilabglobal.com/pages/user-manual

Технические характеристики внешнего адаптера переменного тока

Производитель: Dong Guan City GangQi Electronic Co., Ltd, Shenzhen AMC Technology Co., Ltd

Идентификатор модели: GQ12-120100-CG, AD-0121200100EU-6

Входное напряжение: 100-240 Vac

Частота переменного тока на входе: 50/60 Гц

Выходное напряжение: 12 В

Выходной ток: 1 А

Выходная мощность: 12 Вт

Средний КПД в активном состоянии: ≥ 82,96%

КПД при низкой нагрузке (10 %): >73%

Энергопотребление без нагрузки: < 0,1 Вт

Ограничения на диапазон 5 ГГц.

Согласно статье 10 (10) Директивы 2014/53/EU на упаковке указано, что данное радиооборудование будет попадать под некоторые ограничения при выведении на рынок в следующих странах: Бельгия (BE), Болгария (BG), Чешская Республика (CZ), Дания (DK), Германия (DE), Эстония (EE), Ирландия (IE), Греция (EL), Испания (ES), Франция (FR), Хорватия (HR), Италия (IT), Кипр (CY), Латвия (LV), Литва (LT), Люксембург (LU), Венгрия (HU), Мальта (MT), Нидерланды (NL), Австрия (AT), Польша (PL), Португалия (PT), Румыния (RO), Словения (SI), Словакия (SK), Финляндия (FI), Швеция (SE), Турция (TR), Норвегия (NO), Швейцария (CH), Исландия (IS), Лихтенштейн (LI) и Северная Ирландия (NI).

Сеть WLAN для этого устройства может использоваться только внутри помещений в диапазоне частот 5150-5250 / 5250-5350 МГц.

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT	NL AT
	CZ EL	PL PT RO	SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)

2400-2483,5 МГц, <20 дБм

5150-5350 МГЦ, <20 дБм

5470-5725 МГЦ, <20 дБМ

5725-5850 МГЦ, <14 дБМ
