INSTRUKCJA OBSŁUGI EC6 Pro IMILAB

Wprowadzenie do produktu

- Spis zestawu

Zestaw do montażu na ścianie

Naklejka montażowa

Zestaw wodoodporny

Instrukcja użytkownika

Naklejka ostrzegawcza

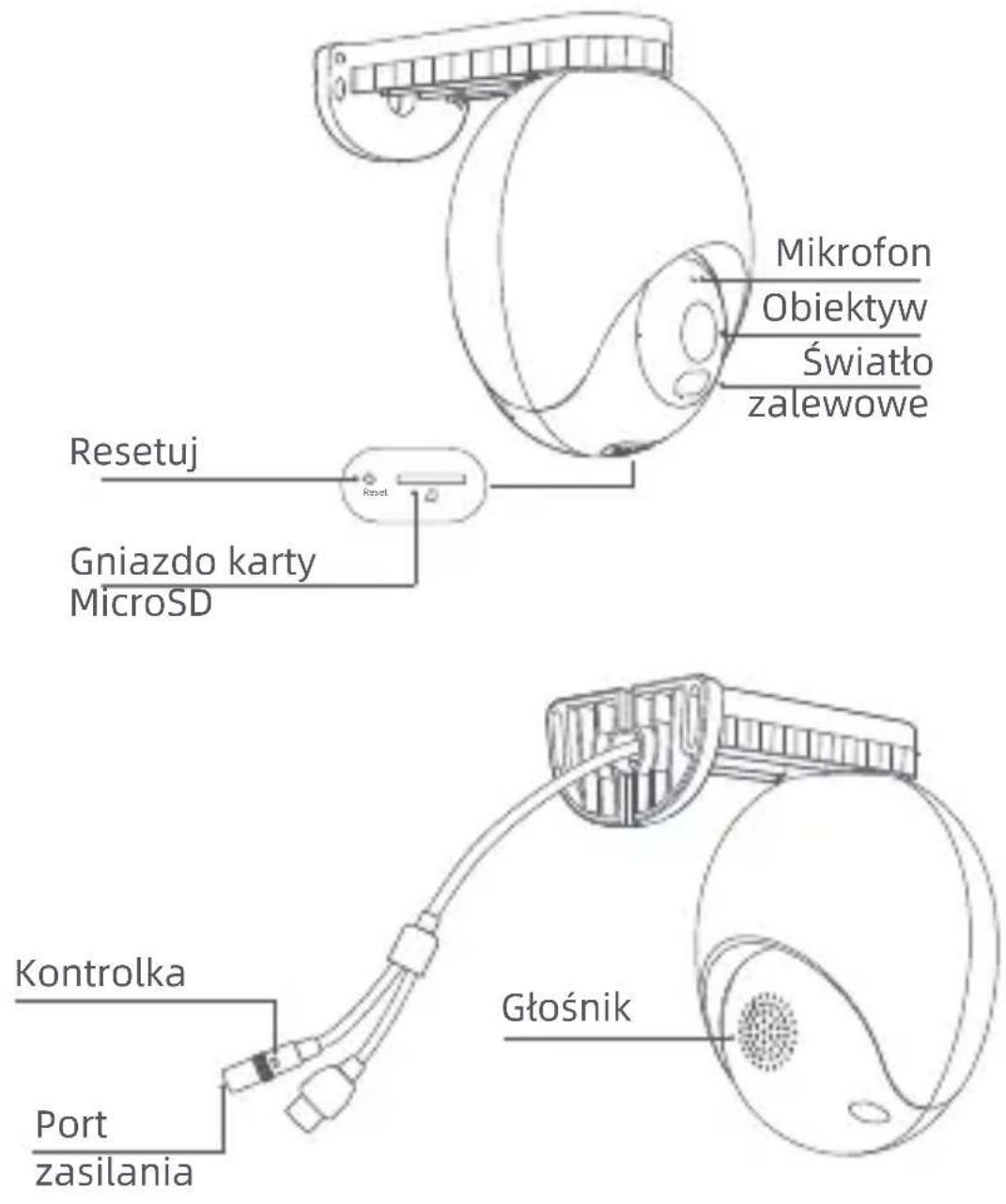

• Wygląd produktu


Mikrofon Obiektyw Światło zalewowe Resetuj Gniazdo karty MicroSD Kontrolka Port zasilania Głośnik

Podłącz do źródła zasilania

- Włącz zasilanie

Włóż kabel zasilający do portu zasilania kamery.

Uwaga: Nie przekręcaj kopuły kamery, aby wymusić jej obrót po jej włączeniu. Jeśli pozycjonowanie obiektywu jest niedokładne, skalibruj go za pomocą aplikacji Xiaomi Home.

- Kontrolka

Świeci na zielono: Połączenie udane/status normalny Migające zielone: Oczekiwanie na połączenie/problem z siecią

Podłączanie sieciowego rejestratora wideo (NVR)

Ten produkt obsługuje protokół onvif i może być podłączony do sieciowych rejestratorów wideo kompatybilnych z onvif.

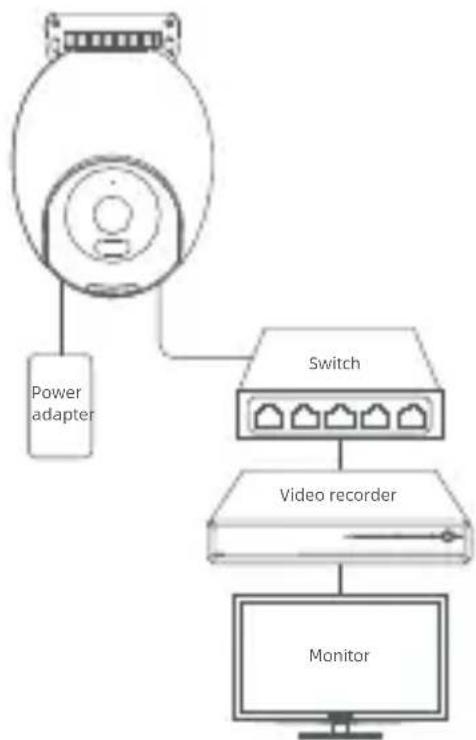

- Podłączanie sieciowego rejestratora wideo

Kamerę można podłączyć zgodnie z ilustracją i obsługiwać po zalogowaniu się do interfejsu sieciowego za pomocą przeglądarki Internet Explorer i ustawieniu hasta w tej samej sieci LAN.

• Zaloguj się do interfejsu internetowego

Uwaga: Upewnij się, że komputer i urządzenie znajdują się w tej samej sieci LAN i w tym samym segmencie sieci. Jeśli nie możesz wejść do interfejsu internetowego urządzenia lub zapomniałeś hasta itp., przywróć urządzenie do ustawień fabrycznych, a następnie uruchom je ponownie.

Krok 1: Otwórz przeglądarkę IE, wprowadź adres IP i sufiks urządzenia w pasku adresu, np. https://192.168.X.X:54333 i naciśnij klawisz [ENTER].

Krok 2: Ustaw hasło i kliknij Login.

Więcej informacji na temat połączeń NVR można znaleźć na stronie: https://www.imilabglobal.com/pages/user-manual

Łączenie z aplikacją Xiaomi Home

1. Zeskanuj kod QR, aby pobrać i zainstalować aplikację Xiaomi Home, zarejestrować się i zalogować jako użytkownik.
2. Powiąż połączenie. Upewnij się, że sieć podczas łączenia działa płynnie, kamera jest włączona normalnie, a kontrolka miga szybko na zielono. Po pomyślnym nawiązaniu połączenia kontrolka świeci ciągłym zielonym światłem.

Otwórz aplikację Xiaomi Home i dotknij „+” w prawym górnym rogu

Wybierz „Skanuj” i zeskanuj kod QR na obudowie kamery. Postępuj zgodnie z instrukcjami krok po kroku, aby dodać urządzenie

- Przywracanie ustawień fabrycznych

Użyj szpilki, aby nacisnąć i przytrzymać otwór resetowania przez około 7 sekund, aż światło wskaźnika zacznie migać na zielono i kamera przywróci ustawienia fabryczne. Następnie ponownie połącz się z aplikacją Xiaomi Home. Uwaga: Przywracanie ustawień fabrycznych nie usuwa zawartości karty MicroSD.

Montaż urządzenia

• Instalowanie karty MicroSD

Upewnij się, że kamera jest odłączona od zasilania. Usuń ostone ochronną i odsłoń slot na kartę MicroSD. Włóż kartę MicroSD do slotu zgodnie z ilustracją.

1. Kartę SD należy kupić osobno. Kamery można używać bez karty SD.
2. Podczas wkładania lub wyciągania karty microSD odłącz kamerę od zasilania. Używaj karty MicroSD od renomowanego producenta (do 256GB).
   Zalecana prędkość odczytu i zapisu karty MicroSD to przynajmniej U1/Class 10.
3. Po zainstalowaniu karty MicroSD lub zresetowaniu urządzenia, przed użyciem dokładnie zamknij wodoodporną ośłonę.

- Często zadawane pytania

Zeskanuj kod QR, aby uzyskać odpowiedzi na często zadawane pytania.

- Montaż urządzenia

Urządzenie można zamontować na ścianach, sufitach lub słupach.

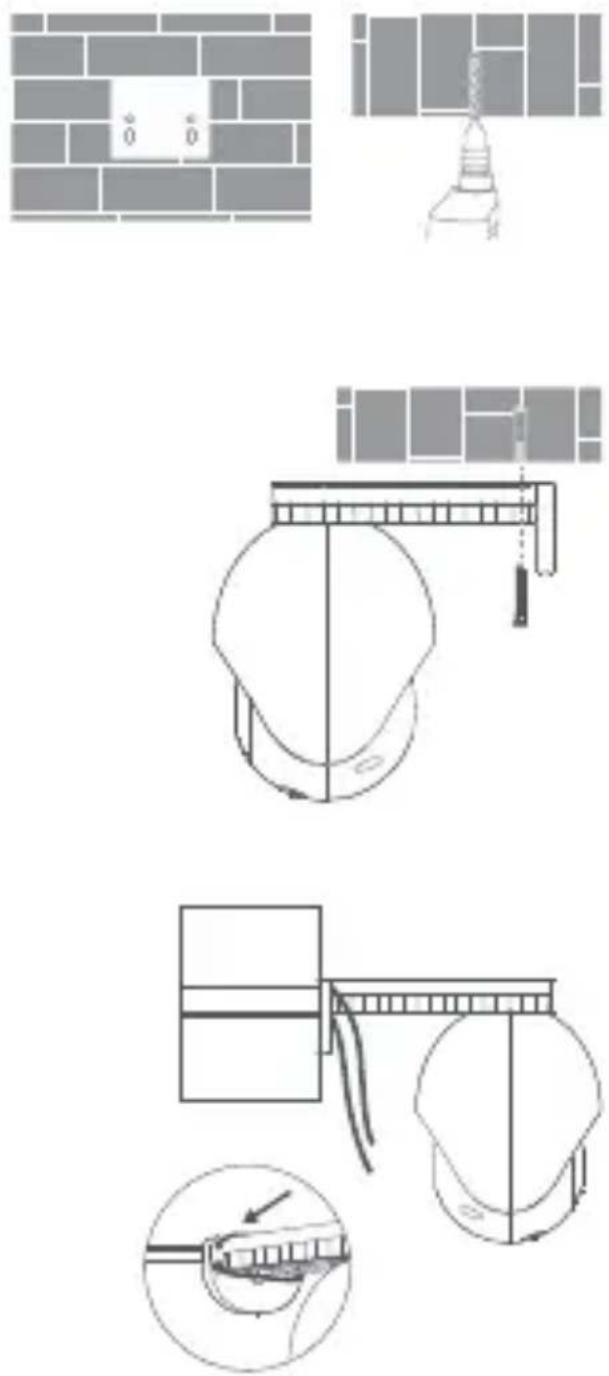

- Montaż na ścianie

1. Przyklej naklejkę pozycjonującą do montażu na ścianie w wybranym miejscu na ścianie. Wywierć dwa otwory w miejscach wskazanych na naklejce. Średnica otworów powinna wynosić około 6,0 mm, a głębokość około 30 mm.

2. Włóż do ściany dwie plastikowe nakrętki rozporowe. Umieść płytę bazową na ścianie. Przymocuj płytę podstawy, wkładając śruby do nakrętek rozprężnych.

Uwaga: Produkt musi być zawieszony poziomo po instalacji (zobacz poniżej).

1. Przyklej naklejkę pozycjonującą do montażu sufitowego w wybranym miejscu na suficie. Wywierć dwa otwory w miejscach wskazanych na naklejce. Średnica otworów powinna wynosić około 6,0 mm, a głębokość około 30 mm.

2. Włóż do ściany dwie plastikowe nakrętki rozporowe. Umieść płytę podstawy na suficie. Przymocuj płytę podstawy, wkładając śruby do nakrętek rozprężnych.

Uwaga: Produkt musi być zawieszony poziomo po instalacji (zobacz poniżej).

- Montaż na słupie

Uwaga: Produkt musi być zawieszony poziomo po instalacji (zobacz poniżej).

Uwagi dotyczące montażu na ścianie:

1. Ściana, na której zamontowane jest urządzenie, musi mieć nośność co najmniej 3 razy większą niż waga urządzenia.
2. Aby uniknąć uszkodzeń lub obrażeń, urządzenie musi być bezpiecznie przymocowane do podłogi/ściany zgodnie z instrukcją montażu.

• Zestaw wodoodporny

Kamera posiada port LAN oraz port zasilania. Wodoodporność musi być zapewniona dla obu tych portów.

Uwaga: Rękaw wodoodporny kamery może skutecznie zapobiec przedostawaniu się deszczu i wody do miejsca interfejsu sieciowego. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwą instalacją. Proszę postępować zgodnie z instrukcjami.

Używanie rękawa wodoodpornego na porcie LAN

Podstawowe parametry

Nazwa produktu: IMILAB EC6 Pro

Wymiar: 161 × 105 × 150 mm

Model: CMSXJ120A

Pojemność: Karta MikroSD (do 256 GB)

Temperatura pracy: -30°C\~ 60°C

FCC ID: 2APA9-CMSXJ120A

Masa netto: 532g

Zasilacz: 12V=1A

Kodowanie wideo: H.265

Rozdzielczość: 3840*2160

Połączenie bezprzewodowe: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4

Maksymalna moc wyjściowa Wi-Fi:

2400-2483,5 MHz, <20 dBm

5150-5350 MHz, <20 dBm

5470-5725 MHz, <20 dBm

5725-5850 MHz, <14 dBm

Maksymalna moc wyjściowa Bluetooth: 2402-2480 MHz, <10 dBm

Środki ostrożności

• Temperatura pracy urządzenia wynosi od -30°C do 60°C. Nie używaj urządzenia, gdy temperatura jest zbyt wysoka lub zbyt niska.
• Aby uzyskać lepsze rezultaty, unikaj umieszczania kamery przed lub obok szklanej powierzchni, białej ściany lub innych powierzchni odbijających, ponieważ może to spowodować nierównomierne oświetlenie nagrania między pierwszym planem a tłem lub prześwietlenie.
• Upewnij się, że urządzenie znajduje się w zasięgu sygnału Wi-Fi. Umieść urządzenie w miejscu o dobrej sile sygnału Wi-Fi.
• Staraj się unikać umieszczania urządzenia w pobliżu metalowych przedmiotów, kuchenki mikrofalowej lub innych obiektów, które mogą powodować zakłócenia sygnału.
• W normalnych warunkach użytkowania to urządzenie powinno znajdować się w odległości 20 cm od anteny i ciała użytkownika.

Informacje dotyczące europejskiej dyrektywy WEEE

Wszystkie zużyte produkty oznaczone tym symbolem stanowią odpad sprzętu elektrycznego i elektronicznego (WEEE jak w dyrektywie 2012/19/UE), który nie powinien być mieszany z nieposortowanymi odpadami z gospodarstw domowych. Zamiast tego należy chronić zdrowie ludzkie i środowisko naturalne, przekazując zużyty sprzęt do wyznaczonego przez rząd lub władze lokalne punktu zbiórki w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Prawidłowa utylizacja i recykling pomogą zapobiec potencjalnym negatywnym skutkom wpływu na środowisko naturalne i zdrowie ludzkie. Prosimy o kontakt z producentem lub władzami lokalnymi, aby uzyskać więcej informacji na temat lokalizacji oraz zasad i warunków działania takich punktów zbiórki.

Deklaracja zgodności UE

Niniejszym firma Shanghai Imilab Technology Co. Ltd.

oświadcza, że urządzenie radiowe typu IMILAB EC6 Pro jest zgodne z dyrektywą 2014/53/UE. Petny tekst deklaracji

zgodności UE jest dostępny na następującej stronie internetowej:

Szczegółową elektroniczną instrukcję obsługi można znaleźć na stronie

https://www.imilabglobal.com/pages/user-manual

Napięcie wejściowe: 100-240 Vac

Częstotliwość wejściowa AC: 50/60 Hz

Napięcie wyjściowe: 12 V

Prąd wyjściowy: 1 A

Moc wyjściowa: 12 W

Średnia Sprawność podczas Pracy: ≥ 82,96%

Wydajność przy Niskim Obciążeniu (10%): >73%

Zużycie Mocy bez obciążenia: < 0,1 W

Ograniczenia w paśmie 5GHz:

Zgodnie z artykułem 10 (10) dyrektywy 2014/53/UE, opakowanie wskazuje, że ten sprzęt radiowy będzie podlegać pewnym ograniczeniom na rynku w Belgii (BE), Bülgarii (BG), Czechach (CZ), Danii (DK), Niemczech (DE), Estonii (EE), Irlandii (IE), Grecji (EL), Hiszpanii (ES), Francji (FR), Chorwacji (HR), Włoszech (IT), na Cyprze (CY), Łotwie (LV), Litwie (LT), w Luksemburgu (LU), na Węgrzech (HU), Malcie (MT), w Holandii (NL), Austrii (AT), Polsce (PL), Portugalii (PT), Rumunii (RO), Słowenii (SI), Słowacji (SK), Finlandii (FI), Szwecji (SE), Turcji (TR), Norwegii (NO), Szwajcarii (CH), Islandii (IS), Liechtensteinie (LI) oraz w Irlandii Północnej (NI).

Funkcja WLAN w tym urządzeniu w zakresie częstotliwości

5150–5250/5250–5350MHz może być używana tylko w pomieszczeniach.

	BE EE HR IT CY LV LT
	BG IE LU HU MT NL AT
	CZ EL PL PT RO SI SK
	DK ES FI SE		DE	FR LI
	NO IS CH TR		UK(NI)
