MANUALE UTENTE EC6 Pro IMILAB

Introduzione al prodotto

- Elenco dei pacchetti

Adattatore di alimentazione

Pacchetto di montaggio a parete

Adesivo di montaggio

Kit impermeabile

Manuale utente

Adesivo di avvertenza

• Aspetto del prodotto


Microfono Lentes Luce di inondazione Ripristino Slot per scheda MicroSD Spia luminos Porta di alimentazione Altoparlante

Collegamento alla sorgente di alimentazione

- Accensione

Inserire il cavo di alimentazione nella porta di alimentazione della telecamera.

Nota: Non torcere la parte superiore della telecamera per forzarne la rotazione dopo l'accensione. Se il posizionamento dell'obiettivo non è corretto, calibrare con l'app Xiaomi Home.

- Spia luminosa

Verde fisso: connessione riuscita/stato normale

Verde lampeggiante: in attesa di connessione/eccezione di rete

Collegamento del videoregistratore di rete (NVR)

Questo prodotto supporta il protocollo onvif e può essere collegato ai principali videoregistratori di rete compatibili con onvif.

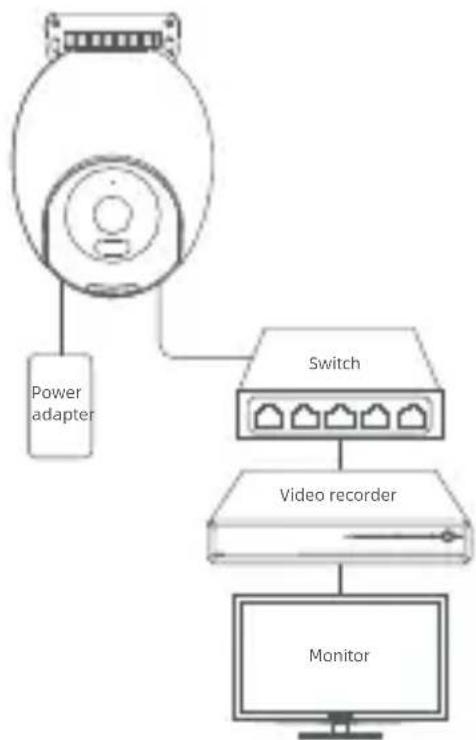

• Collegare il videoregistratore di rete

La telecamera può essere collegata come illustrato e gestita accedendo all'interfaccia web tramite Internet Explorer e impostando una password sulla stessa LAN.

- Accedere all'interfaccia web

Nota: Assicurarsi che il computer e il dispositivo siano sulla stessa LAN e nello stesso segmento di rete. In caso non si riesca ad accedere all'interfaccia web del dispositivo o si è dimenticata la password, di ripristinare le impostazioni di fabbrica del dispositivo e riprendere l'utilizzo.

Passo 1: Aprire il browser IE, inserire l'indirizzo IP e il suffisso del dispositivo nella barra degli indirizzi, ad esempio https://192.168.X.X:54333, quindi premere il tasto [ENTER].

Passo 2: Impostare la password e fare clic su Login.

Per ulteriori informazioni sulla guida al collegamento del NVR, consultare il sito: https://www.imilabglobal.com/pages/user-manual

Connessione all'app Xiaomi Home

1. Scansiona il codice QR per scaricare e installare l'APP Xiaomi Home, registrati e accedi come utente.
2. Associa la connessione. Assicurarsi che la rete sia fluida durante la connessione e che la fotocamera sia accesa normalmente, l'indicatore luminoso lampeggia rapidamente in verde. Una volta stabilita la connessione, l'indicatore luminoso diventa verde fisso.

Apri l'APP Xiaomi Home e tocca il "+" nell'angolo in alto a destra

Seleziona "Scansione" e scansiona il codice QR sul corpo della fotocamera. Segui le istruzioni passo passo per aggiungere il dispositivo

- Ripristino delle impostazioni di fabbrica

Con uno spillo, premere e tenere premuto il foro di ripristino per circa 7 secondi fino a quando la spia lampeggia in verde e la telecamera effettua correttamente il ripristino alle impostazioni di fabbrica, quindi connetti nuovamente la telecamera all'app Xiaomi Home.

Nota: Il ripristino delle impostazioni di fabbrica non elimina i contenuti della scheda MicroSD.

Installazione del dispositivo

• Installazione della scheda MicroSD

Assicurarsi che la telecamera sia scollegata dall'alimentazione. Rimuovere il coperchio ed esporre la slot della scheda MicroSD. Inserire la scheda MicroSD nell'apposita slot nella direzione illustrata.

1. La scheda SD deve essere acquistata separatamente. La fotocamera può essere utilizzata senza scheda SD.
2. Quando si inserisce o si rimuove la scheda MicroSD, scollegare la telecamera dall'alimentazione. Utilizzare una scheda MicroSD di un produttore affidabile (fino a 256 GB). La velocità di lettura e scrittura consigliata della scheda MicroSD è almeno U1/Class 10.
3. Dopo aver installato la scheda MicroSD o aver ripristinato il dispositivo, chiudi bene il coperchio impermeabile prima dell'utilizzo.

• Domande frequenti

Scansiona il codice QR per le domande frequenti.

• Installazione del dispositivo

Il dispositivo può essere montato a parete, a soffitto o su supporti.

• Montaggio a parete

1. Attaccare l'adesivo di posizionamento del montaggio a parete nel punto di installazione desiderato su una parete. Praticare due fori nelle posizioni indicate sull'adesivo. Il diametro di foratura deve essere di circa 6,0 mm con una profondità di circa 30 mm.

2. Inserire due dadi ad espansione in plastica nel muro. Metti la piastra del supporto sul muro. Fissare la piastra del supporto inserendo le viti nei dadi ad espansione.

Nota: Dopo l'installazione, il prodotto deve essere posizionato in orizzontale (vedere sotto).

• Montaggio a soffitto

1. Attaccare l'adesivo di posizionamento del montaggio a soffitto nella posizione di installazione desiderata sul soffitto. Praticare due fori nelle posizioni indicate sull'adesivo. Il diametro di foratura deve essere di circa 6,0 mm con una profondità di circa 30 mm.
2. Inserire due dadi ad espansione in plastica nel muro. Metti la piastra di base sul soffitto. Fissare la piastra del supporto inserendo le viti nei dadi ad espansione.

Nota: Dopo l'installazione, il prodotto deve essere posizionato in orizzontale (vedere sotto).

• Montaggio su palo

Nota: Dopo l'installazione, il prodotto deve essere posizionato in orizzontale (vedere sotto).

Note sul montaggio a parete:

1. La parete su cui è montato il dispositivo deve avere una capacità di carico di almeno 3 volte il peso del dispositivo.
2. Per evitare danni o lesioni, il dispositivo deve essere fissato saldamente al pavimento/parete come specificato nelle istruzioni di installazione.

- Kit impermeabile

La telecamera dispone di una porta LAN e di una porta di alimentazione. Entrambe le porte sono impermeabili.

Nota: La protezione impermeabile della telecamera può prevenire efficacemente la pioggia e le infiltrazioni d'acqua nella posizione dell'interfaccia di rete. La garanzia non copre eventuali danni causati da un'installazione non corretta. Si prega di seguire le istruzioni.

Utilizzo di una protezione impermeabile sulla porta LAN

Parametri di base

Nome del prodotto: IMILAB EC6 Pro

Dimension: 161 × 105 × 150 mm

Modello: CMSXJ120A

Temperatura di esercizio: -30°C\~ 60°C

Archiviazione: scheda MicroSD (fino a 256 GB)

FCC ID: 2APA9-CMSXJ120A

Peso netto: 532g

Ingresso alimentazione: 12V =1A

Codifica video: H.265

Risoluzione: 3840*2160

Connettività wireless: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4

• La temperatura di esercizio del dispositivo è compresa tra -30 °C e 60 °C. Non utilizzare il dispositivo con temperatura troppo alta o troppo bassa.
• Per risultati migliori, evitare di posizionare la fotocamera davanti o accanto a una superficie di vetro, una parete di colore bianco o altre superfici riflettenti in quanto ciò potrebbe causare un'illuminazione non uniforme della registrazione tra il primo piano e lo sfondo o essere sovraesposta.
• Assicurarsi che il dispositivo sia all'interno della copertura del segnale Wi-Fi. Posizionalo in un luogo con una buona potenza del segnale Wi-Fi.
• Cerca di evitare di posizionare il dispositivo vicino a un oggetto metallico, un forno a microonde o altri oggetti che potrebbero causare interferenze nel segnale.
• In condizioni d'uso normali, questa apparecchiatura deve essere tenuta a una distanza minima di 20 cm tra l'antenna e il corpo dell'utente.

Informazioni RAEE

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE in base alla direttiva 2012/19/UE) che non devono essere smaltiti assieme a rifiuti domestici non differenziati. Al contrario, è necessario proteggere l'ambiente e la salute umana consegnando i rifiuti a un punto di raccolta autorizzato al riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche, predisposto dalla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il riciclaggio corretti aiutano a prevenire conseguenze potenzialmente negative per l'ambiente e la salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sulla sede e per i termini e le condizioni di tali punti di raccolta.

Dichiarazione di conformità europea

CE Con la presente, Shanghai Imilab Technology Co., Ltd. dichiara che l'apparecchiatura radio di tipo Telecamera di Sicurezza Esterna IMILAB EC6 Pro è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://www.imilabglobal.com/pages/eu-declaration-of-conformity

Il manuale elettronico dettagliato è disponibile all'indirizzo https://www.imilabglobal.com/pages/user-manual

Specifiche tecniche dell'adattatore CA esterno

Produttore: Dong Guan City GangQi Electronic Co., Ltd, Shenzhen AMC Technology Co., Ltd

Identificatore modello: GQ12-120100-CG, AD-0121200100EU-6

Tensione di ingresso: 100-240 Vac

Frequenza CA in ingresso: 50/60 Hz

Tensione di uscita: 12 V

Corrente di uscita: 1 A

Potenza in uscita: 12 W

Efficienza attiva media: ≥ 82,96%

Efficienza a basso carico (10%): >73%

Consumo di energia a vuoto: < 0,1 W

Restrizioni nella banda 5 GHz:

Ai sensi dell'articolo 10 (10), della Direttiva 2014/53/UE, l'imballaggio indica che questa apparecchiatura radio sarà soggetta ad alcune restrizioni una volta immessa sul mercato in Belgio (BE), Bulgaria (BG), Repubblica ceca (CZ), Danimarca (DK), Germania (DE), Estonia (EE), Irlanda (IE), Grecia (EL), Spagna(ES), Francia (FR), Croazia (HR), Italia (IT), Cipro (CY), Lettonia (LV), Lituania (LT), Lussemburgo (LU), Ungheria (HU), Malta (MT), Paesi Bassi (NL), Austria(AT), Polonia (PL), Portogallo (PT), Romania (RO), Slovenia (SI), Slovakchia (SK), Finlandia (FI), Svezia (SE), Turchia (TR), Norvegia (NO), Svizzera (CH), Islanda (IS), Liechtenstein (LI) e Irlanda del Nord (NI). La funzione WLAN per questo dispositivo è destinata all'utilizzo solo in ambienti interni quando utilizzata con intervallo di frequenza 5150-5250/5250-5350 MHz.

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT NL AT
	CZ EL	PL PT RO SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)
