BEDIENUNGSANLEITUNG EC6 Pro IMILAB

Einführung zum Produk

• Verpackungsliste

NetzteilIMILAB EC6 Pro

Wandbefestigungspaket

Befestigungsaufkleber

Wasserfest-Kit

WarnaufkleberBenutze

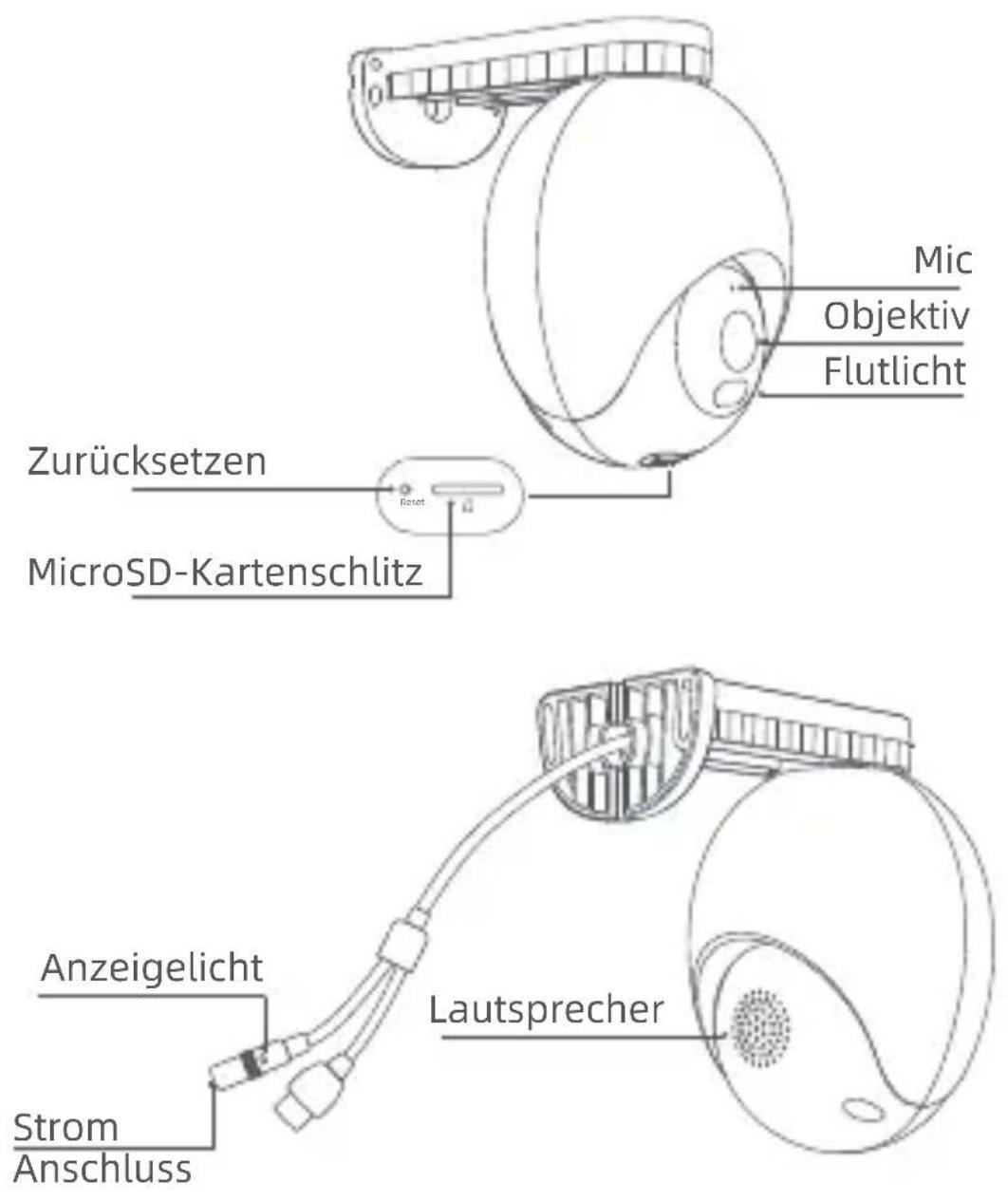

• Produkterscheinung


Mic Objektiv Flutlicht Zurücksetzen MicroSD-Kartenschlitz Anzeigelicht Strom Anschluss Lautsprecher

Verbindung zur Stromquelle

- Einschalten

Stecken Sie das Stromversorgungskabel in die Stromversorgungsbuchse der Kamera.

Hinweis: Verdrehen Sie die Kamerakuppel nicht, um sie nach dem Einschalten zum Drehen zu bringen. Wenn die Ausrichtung der Linse ungenau ist, kalibrieren Sie diese mit der Xiaomi Home App.

• Anzeigelicht

Grün leuchtet dauerhaft: Erfolgreiche Verbindung/normal-Status Grün blinkend: Wartet auf Verbindung/Netzwerk-Ausnahme

Verbindung des Network Video Recorder (NVR)

Dieses Produkt unterstützt das onvif-Protokoll und kann mit den Mainstream-Marken der kompatiblen onvif Network Video Recorder verbunden werden.

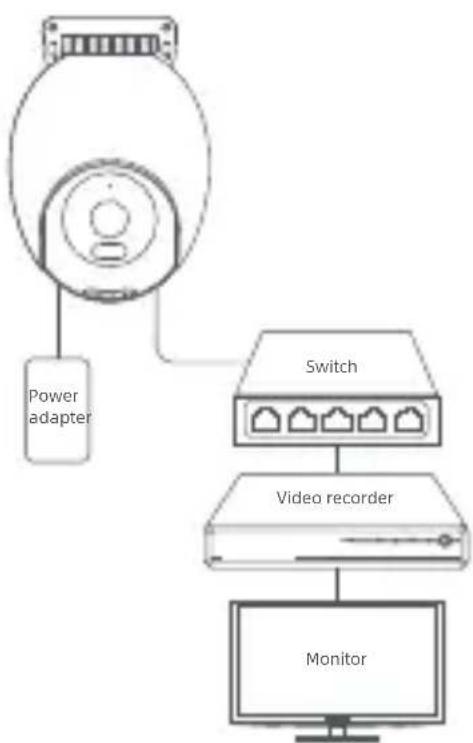

• Network Video Recorder-Verbindung

Die Kamera kann entsprechend der Darstellung angeschlossen und durch Anmeldung in die Webschnittstelle unter Verwendung von Internet Explorer und Einstellung eines Passworts auf dem gleichen LAN betrieben werden.

• Anmeldung auf der Webschnittstelle

Hinweis: Stellen Sie sicher, dass Ihr Computer und Ihr Gerät auf dem gleichen LAN und im gleichen Netzwerksegment sind. Für den Fall, dass Sie nicht auf die Webschnittstelle des Geräts gelangen können oder Ihr Passwort vergessen haben, usw., stellen Sie das Gerät auf die Werkseinstellungen zurück und betreiben Sie es dann erneut.

Schritt 1: Öffnen Sie den IE-Browser, geben Sie die IP-Adresse und das Suffix des Geräts in die Adresszeile ein, z. B. https://192.168.X.X:54333 und drücken Sie die [ENTER]-Taste.

Schritt 2: Legen Sie das Passwort fest und klicken Sie auf „Anmelden“.

Weitere Informationen zur NVR-Verbindungsanleitung finden Sie hier: https://www.imilabglobal.com/pages/user-manual

Verbindung mit der Xiaomi-Home-App wird aufgebaut

1. Scannen Sie den QR-Code, um die Xiaomi Home App herunterzuladen und zu installieren. Registrieren Sie sich und melden Sie sich als Benutzer an.
2. Herstellung der Verbindung. Vergewissern Sie sich beim Verbindungsaufbau, dass die Verbindung mit dem Netz reibungslos funktioniert und dass die Kamera mit grün blinkendem Anzeigelicht normal eingeschaltet ist. Wenn die Verbindung erfolgreich hergestellt wurde, leuchtet das Anzeigelicht durchgehend grün.

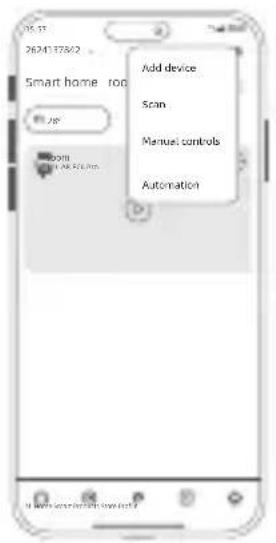

Öffnen Sie die Xiaomi Home-App und tippen auf das „+“-Zeichen in der Ecke oben rechts

Wählen Sie „Scan“ und scannen Sie den QR-Code auf dem Kameragehäuse. Befolgen Sie die Schritt-für-Schritt-Anweisungen, um das Gerät hinzuzufügen

• Wiederherstellung der Werkseinstellungen

Verwenden Sie einen Stift, um das Stiftloch für die Rückstellung für ca. 7 Sekunden gedrückt zu halten, bis das Anzeigelicht grün blinkt und die Kamera die Werkseinstellungen erfolgreich zurückstellt, verbinden Sie sich dann wieder mit der Xiaomi Home App.

Hinweis: Wenn Sie die Werkseinstellungen wiederherstellen, werden die Inhalte der MicroSD-Karte nicht gelöscht.

Installation des Geräts

• Installation der MicroSD-Karte

Vergewissern Sie sich, dass die Kamera von der Stromversorgung getrennt ist. Entfernen Sie die Schutzabdeckung und geben Sie den MicroSD-Kartensteckplatz frei. Legen Sie die MicroSD-Karte in den Kartenschlitz in der dargestellten Richtung ein.

1. Die SD-Karte muss separat erworben werden. Die Kamera kann ohne eine SD-Karte verwendet werden.
2. Trennen Sie beim Einführen oder Entfernen der MicroSD-Karte die Kamera bitte von der Stromversorgung. Verwenden Sie eine MicroSD-Karte von einem angesehenen Hersteller ( bis zu 256GB ). Die empfohlene Lese- und
   Schreibgeschwindigkeit der Micro SD-Karte beträgt mindestens U1/Klasse 10.
3. Schließen Sie nach der Installation der MicroSD-Karte oder der Rückstellung des Geräts die wasserfeste Abdeckung fest, bevor Sie das Gerät wieder benutzen.

- Häufig gestellte Fragen

Scannen Sie den QR-Code für „Häufig gestellte Fragen“.

• Installation des Geräts

Das Gerät kann an Wänden, Decken oder Stangen befestigt werden.

- Wandbefestigung

1. Bringen Sie die Aufkleber für die Wandbefestigung am gewünschten Installationsort an einer Wand an. Bohren Sie zwei Löcher an den auf den Aufklebern angegebenen Positionen. Der Bohrdurchmesser sollten um die 6,0 mm mit einer Tiefe von ca. 30 mm betragen.

1. Führen Sie zwei Kunststoffspreizmuttern in die Wand ein. Bringen Sie die Basisplatte an der Wand an. Sichern Sie die Basisplatte, indem Sie die Schrauben in die Spreizmuttern einführen.

Hinweis: Das Produkt muss nach der Installation horizontal hängen (siehe unten).

1. Bringen Sie die Aufkleber für die Deckenbefestigung am gewünschten Installationsort an der Decke an. Bohren Sie zwei Löcher an den auf den Aufklebern angegebenen Positionen. Der Bohrdurchmesser sollten um die 6,0 mm mit einer Tiefe von ca. 30 mm betragen.

2. Führen Sie zwei Kunststoffspreizmuttern in die Wand ein. Bringen Sie die Basisplatte an der Decke an. Sichern Sie die Basisplatte, indem Sie die Schrauben in die Spreizmuttern einführen.

Hinweis: Das Produkt muss nach der Installation horizontal hängen (siehe unten).

• Befestigung an einem Pfosten

Hinweis: Das Produkt muss nach der Installation horizontal hängen (siehe unten).

△ Hinweise für die Befestigung an der Wand:

1. Die Wand, an der das Gerät befestigt wird, muss über eine Tragekapazität von mindestens dem 3-fachen des Gewichtes des Geräts verfügen.
2. Um Schäden oder Verletzungen zu vermeiden, muss das Gerät sicher am Boden/an der Wand befestigt werden, wie in der Installationsanleitung angegeben ist.

- Wasserfest-Kit

Die Kamera verfügt über einen LAN-Anschluss und einen Stromversorgungsanschluss. Beide Anschlüsse müssen wasserfest gemacht werden. Hinweis: Die wasserfeste Hülle der Kamera verhindert wirksam das Eindringen von Regen und Wasser an der Netzwerkschnittstelle. Die Garantie deckt keinen Schaden, der durch eine fehlerhafte Installation hervorgerufen wird. Bitte befolgen Sie die Anweisungen.

Die Verwendung einer wasserfesten Hülle auf dem LAN-Anschluss

Grundlegende Parameter

Produktname: IMILAB EC6 Pro

Abmessungen: 161 × 105 × 150 mm

Modell: CMSXJ120A

Eingangsleistung: 532g

Video-Kodierung: H.265

Auflösung: 3840*2160

Betriebstemperatur: -30°C\~ 60°C

FCC ID: 2APA9-CMSXJ120A

Speicherung: MicroSD-Karte (bis zu 256 GB)

Kabellose Konnektivität: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4

Maximale WLAN-Ausgangsleistung:

2400-2483,5 MHz, <20 dBm

5150-5350 MHz, <20 dBm

5470-5725 MHz, <20 dBm

5725-5850 MHz, <14 dBm

Maximale Bluetooth-Ausgangsleistung: 2402–2480 MHz, <10 dBm

Vorsichtsmaßnahmen

• Die Betriebstemperatur des Geräts beträgt -30 °C bis 60 °C. Verwenden Sie das Gerät nicht, wenn die Temperatur zu hoch oder zu niedrig ist.
• Sie für bessere Ergebnisse eine Platzierung der Kamera vor oder in der Nähe einer Glasoberfläche, einer weißgefärbten Wand oder anderen spiegelnden Oberflächen, da dies dazu führen könnte, dass die Aufzeichnung zwischen Vorder- und Hintergrund unregelmäßig oder übermäßig beleuchtet ist.
• Bitte stellen Sie sicher, dass sich das Gerät innerhalb der WiFi-Signalreichweite befindet. Platzieren Sie sie an einem Ort mit einer guten WiFi-Signalstärke.
• Vermeiden Sie es, das Gerät in der Nähe von metallenen Objekten, einem Mikrowellenherd oder anderen Objekten zu platzieren, die eine Signalstörung hervorrufen könnten.
• Unter normalen Einsatzbedingungen muss dieses Gerät einen Abstand von mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers einhalten.

WEEE-Informationen

Alle mit diesem Symbol gekennzeichneten Produkte sind Elektroschrott und Elektrogeräte (WEEE entsprechend EU-Richtlinie 2012/19/EU) und dürfen nicht mit unsortiertem Haushaltsmüll vermischt werden. Schützen Sie stattdessen Ihre Mitmenschen und die Umwelt, indem Sie Ihre zu entsorgenden Geräte an eine dafür vorgesehene, von der Regierung oder einer lokalen Behörde eingerichtete Sammelstelle zum Recycling von Elektroschrott und Elektrogeräten bringen. Eine ordnungsgemäße Entsorgung und Recycling helfen, negative Auswirkungen auf die Gesundheit von Umwelt und Menschen zu vermeiden. Wenden Sie sich bitte an den Installateur oder lokale Behörden, um Informationen zum Standort und den allgemeinen Geschäftsbedingungen solcher Sammelstellen zu erhalten.

EU-Konformitätserklärung

Hiermit bestätigt Shanghai Imilab Technology Co., Ltd., dass das Funkgerät des Typs IMILAB EC6 Pro mit der Verordnung 2014/53/EU in Einklang steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://www.imilabglobal.com/pages/eu-declaration-of-conformity

Eine detaillierte elektronische Bedienungsanleitung finden Sie unter https://www.imilabglobal.com/pages/user-manual

Spezifikationen für den externen AC-Adapter

Hersteller: Dong Guan City GangQi Electronic Co., Ltd, Shenzhen AMC Technology Co., Ltd

Modellidentifikator: GQ12-120100-CG, AD-0121200100EU-6

Eingangsspannung: 100-240 Vac

Eingangs-AC-Frequenz: 50/60 Hz

Ausgangsspannung: 12 V

Ausgangsstrom: 1 A

Ausgangsleistung: 12 W

Durchschnittliche Aktive Effizienz: ≥ 82,96%

Effizienz bei Geringer Belastung (10 %): >73%

Lastloser Stromverbrauch: < 0,1 W

Beschränkungen im 5-GHz-Band:

Gemäß Artikel 10 (10) der Verordnung 2014/53/EU zeigt die Verpackung, dass diese Funkanlage einigen Beschränkungen unterliegt, wenn sie in Belgien (BE), Bulgarien (BG), der Tschechischen Republik (CZ), Dänemark (DK), Deutschland (DE), Estland (EE), Irland (IE), Griechenland (EL), Spanien (ES), Frankreich (FR), Kroatien (HR), Italien (IT), Zypern (CY), Lettland (LV), Litauen (LT), Luxemburg (LU), Ungarn (HU), Malta (MT), den Niederlanden (NL), Österreich (AT), Polen (PL), Portugal (PT), Rumänien (RO), Slowenien (SI), der Slowakei (SK), Finnland (FI), Schweden (SE), der Türkei (TR), Norwegen (NO), der Schweiz (CH), Island (IS), Liechtenstein (LI) und Nordirland (NI) in Verkehr gebracht wird.

Die WLAN-Funktion für dieses Gerät darf im Frequenzbereich zwischen 5150-5250/5250-5350 MHz nur in Innenräumen eingesetzt werden.

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT	NL AT
	CZ EL	PL PT RO	SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)

Maximale WLAN-Ausgangsleistung:

2400-2483,5 MHz, <20 dBm

5150-5350 MHz, <20 dBm

5470-5725 MHz, <20 dBm

5725-5850 MHz, <14 dBm

Maximale Bluetooth-Ausgangsleistung: 2402-2480 MHz, <10 dBm
