ПОСІБНИК КОРИСТУВАЧА EC6 Pro IMILAB

Представлення виробу

• Комплект поставки

Адаптер живленняIMILAB EC6 Pro

Комплект для встановлення на стіні

Монтажна наклейка

Комплект для захисту від води

Посібник користувача

Наліпка з попередженням

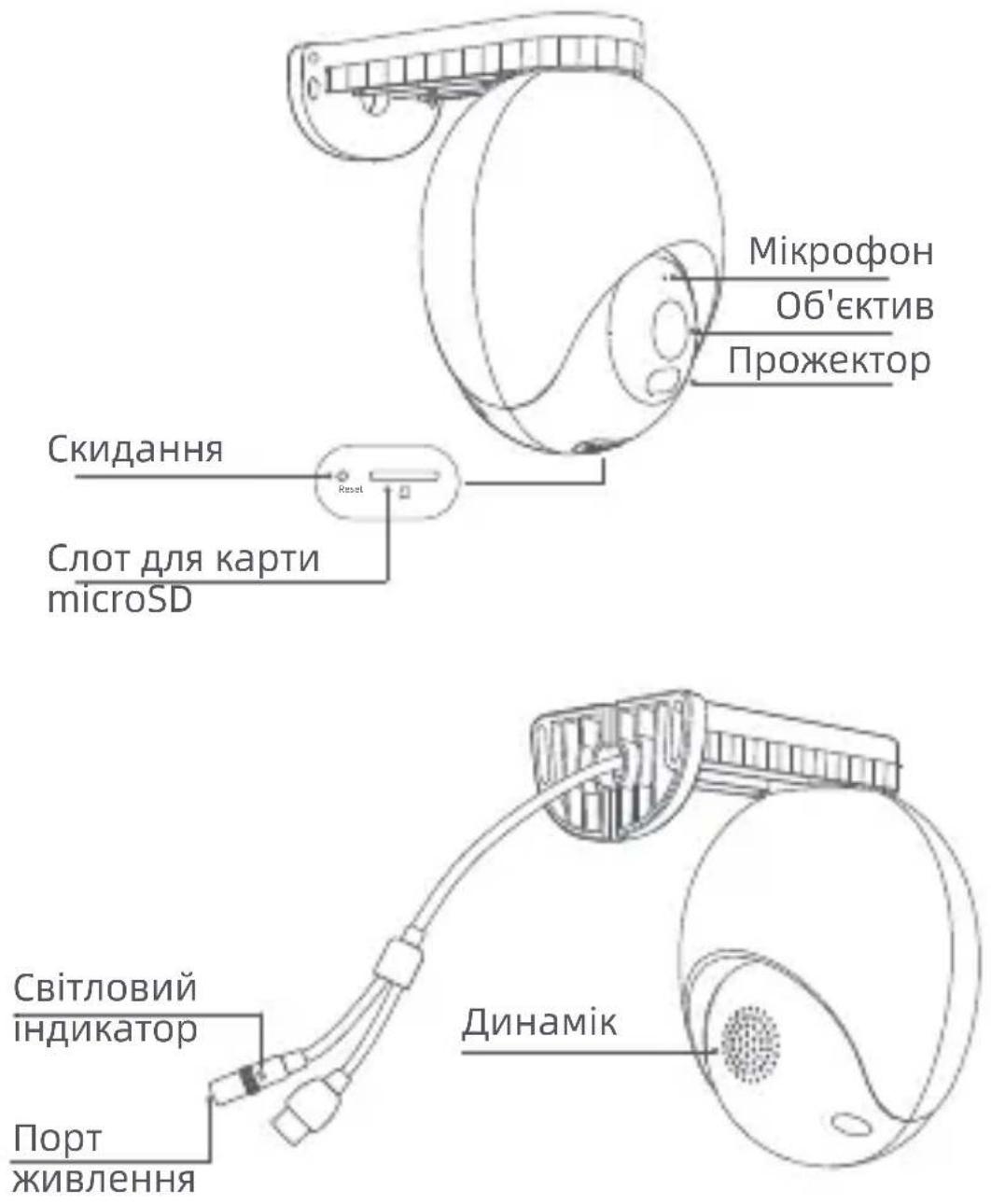

• Зовнішній вигляд виробу

Мікрофон Об'єктив Прожектор Скидання Reset Слот для карти microSD Світловий індикатор Порт живлення Динамік

Підключення до джерела живлення

• Увімкнення живлення

Вставте кабель живлення в роз'єм живлення камери.

Примітка. Не крутіть купол камери, щоб змусити її обертатися після увімкнення. У разі неточного розташування об'єктива відкалібруйте його за допомогою додатка Xiaomi Home.

• Світловий індикатор

Світиться зеленим: успішне підключення/нормальний стан Блимає зеленим: очікування підключення/виняток мережі

Підключення мережевого відеореєстратора (NVR)

Цей виріб підтримує протокол onvif і може підключатися до мережевих відеореєстраторів основних брендів, сумісних з onvif.

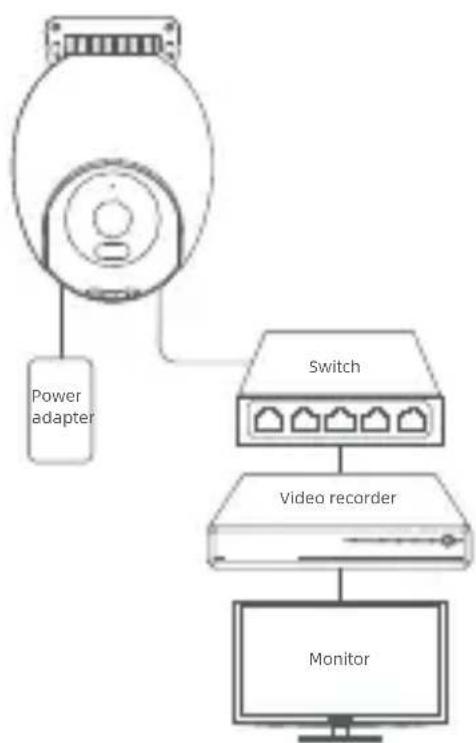

• Підключення мережевого відеореєстратора

Камеру можна підключити, як показано на малюнку, і керувати нею, увійшовши у веб-інтерфейс за допомогою Internet Explorer і встановивши пароль у тій самій локальній мережі.

• Увійдіть у веб-інтерфейс

Примітка: переконайтеся, що комп'ютер і пристрій знаходяться в одній локальній мережі та в одному сегменті мережі. Якщо ви не можете увійти у веб-інтерфейс пристрою або забули пароль тощо, відновіть заводські налаштування пристрою, а потім знову почніть роботу з ним.

Крок 1: Відкрийте браузер IE, введіть в адресному рядку IP-адресу та суфікс пристрою, наприклад https://192.168.X.X:54333, і натисніть клавішу [ENTER].

Крок 2: Встановіть пароль і натисніть «Login» (Увійти).

Для отримання додаткової інформації про підключення мережевого відеореєстратора, будь ласка, ознайомтеся з інструкцією: https://www.imilabglobal.com/pages/user-manual

Підключення до додатка Xiaomi Home

1. Скануйте QR-код, щоб завантажити та встановити додаток Xiaomi Home, потім зареєструйтеся та увійдіть як користувач.
2. Встановіть підключення. При підключенні переконайтеся, що мережа працює безперебійно, камера увімкнена в нормальному режимі, а індикатор швидко блимає помаранчевим. Після успішного підключення індикатор буде постійно світитися синім.

Відкрийте додаток Xiaomi Home і натисніть «+» у верхньому правому куті

Виберіть «Сканувати» і скануйте QR-код на корпусі камери. Дотримуйтесь покрокової інструкції, щоб додати пристрій

• Відновлення заводських налаштувань

За допомогою шпильки натисніть кнопку скидання і утримуйте близько 3 секунд, доки індикатор не почне блимати помаранчевим і камера успішно відновить заводські налаштування, після чого знову підключіться до додатка Xiaomi Home.

Примітка. Відновлення заводських налаштувань не призведе до видалення вмісту на карті MicroSD.

Встановлення пристрою

• Встановлення карти пам'яті MicroSD

Переконайтеся, що камера від'єднана від джерела живлення. Підніміть об'єктив догори, щоб відкрити доступ до слота для карти MicroSD. Вставте карту MicroSD у слот для карт у напрямку, показаному на малюнку.

1.Карту SD потрібно придбати окремо. Камеру можна використовувати без карти SD.
2. Перед встановленням або вийманням карти пам'яті MicroSD слід відключати камеру від джерела живлення. Використовуйте карту близько 30 мм. MicroSD надійного виробника (до 256 ГБ). Рекомендована швидкість читання і запису карти MicroSD – щонайменше U1/Class 10.
3. Після встановлення карти пам'яті MicroSD або перезавантаження пристрою щільно закрийте водонепроникну кришку, перш ніж використовувати пристрій.

- Часті питання

Скануйте QR-код, щоб переглянути часті питання.

• Встановлення пристрою

Пристрій можна закріпити на стіні, стелі або стовпі.

• Встановлення на стіні

1. Прикріпіть позиційну наклейку для настінного встановлення на потрібне місце на стіні. Просвердліть два отвори в місцях, зазначених на наклейці. Діаметр свердління має бути близько 6,0 мм, а глибина — близько 30 мм.

1. Вставте в стіну дві пластикові розширювальні гайки. Встановіть опорну пластину на стіну. Вставте гвинти в розширювальні гайки, щоб закріпити опорну пластину.

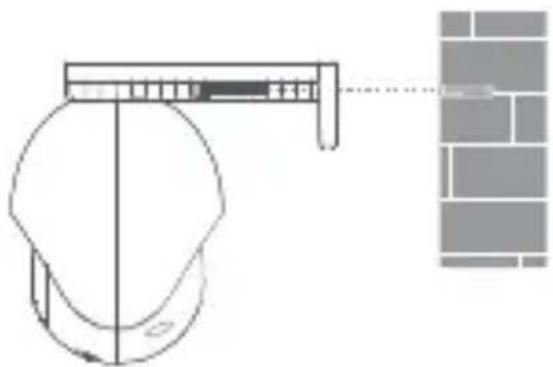

Примітка. Після встановлення виріб необхідно повісити горизонтально (див. нижче).

• Встановлення на стелі

1. Прикріпіть позиційну наклейку для стельового встановлення на потрібне місце на стелі. Просвердліть два отвори в місцях, зазначених на наклейці. Діаметр свердління має бути близько 6,0 мм, а глибина – близько 30 мм.
2. Вставте в стіну дві пластикові розширювальні гайки. Встановіть опорну пластину на стелю. Вставте гвинти в розширювальні гайки, щоб закріпити опорну пластину.

Примітка. Після встановлення виріб необхідно повісити горизонтально (див. нижче).

• Встановлення на стовпі Примітка. Після встановлення виріб необхідно повісити горизонтально (див. нижче).

Вказівки щодо встановлення на стіні:

1. Стіна, на яку встановлюється пристрій, має бути
   розрахованананавантаження,щопринаймнівЗрази перевищує вагу пристрою.
2. Щоб уникнути будь-яких пошкоджень або травм, пристрій
   необхідно надійно закріпити на стелі або стіні відповідно до інструкції зі встановлення.

- Комплект для захисту від води

Камера має порт LAN і порт живлення. Обидва ці порти необхідно захистити від проникнення води.

Примітка. Водонепроникний чохол камери може ефективно захистити від дощу та просочування води в місці розташування мережевого інтерфейсу. Гарантія не поширюється на пошкодження, спричинені неправильним встановленням. Дотримуйтесь усіх інструкцій.

Назва виробу: IMILAB EC6 Pro

Розміри: 161 × 105 × 150 mm

Модель: CMSXJ120A

Вага нетто: 532g

Вхід живлення: 12 В = 1А

Сховище: карта пам'яті MicroSD (до 256 ГБ)

Кодування відео: Н.265

Роздільна здатність: 3840*2160

Робоча температура: -30°C\~ 60°C

Ідентифікатор FCC: 2APA9-CMSXJ120A

Бездротове підключення: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4

Максимальна вихідна потужність Wi-Fi:

Максимальна вихідна потужність Bluetooth: 2402-2480 МГц, <10 дБм

Застереження

• Робочатемпературапристроюстановитьвід-30°Cдобо60°C. Не використовуйте пристрій в умовах занадто високої або занадто низької температури.
• Задля забезпечення оптимальної ефективності старайтеся розміщувати камеру таким чином, щоб перед нею та поряд із нею не було скляних поверхонь, білих стін та інших поверхонь, що відбивають світло, інакше освітлення між переднім і заднім планом буде нерівномірним і виникатиме переекспонування.
• Переконайтеся, що пристрій знаходиться в зоні дії сигналу Wi-Fi. Розмістіть його в місці з хорошим рівнем сигналу Wi-Fi.
• Старайтеся не розміщувати пристрій поблизу металевих предметів, мікрохвильової печі та інших об'єктів, які можуть створювати перешкоди для сигналу.
• За нормальних умов використання між антеною цього обладнання та тілом користувача має зберігатися відстань не менше 20 см.

Декларація відповідності для ЄС

Усі продукти, позначені цим символом, вважаються відходами електричного та електронного обладнання (WEEE відповідно до директиви 2012/19/EU), які слід утилізувати окремо від несортованих побутових відходів. Щоб захистити здоров'я людей і навколишнє середовище, потрібно здавати непрацююче обладнання до спеціалізованих пунктів збору, визначених державними або місцевими органами влади, для подальшої переробки. Правильна утилізація та переробка допоможуть запобігти негативним наслідкам для навколишнього середовища та здоров'я людей. За додатковою інформацією про розташування та умови роботи подібних пунктів збору звертайтеся до компанії, яка виконала встановлення, або до місцевих органів влади.

Інформація щодо WEEE

Цим компанія Shanghai Imilab Technology Co., Ltd. заявляє, що радіообладнання типу IMILAB EC6 Pro відповідає Директиві 2014/53/EU. Повний текст заяви для ЄС про відповідність

наведено в Інтернеті за такою адресою: https://www.imilabglobal.com/pages/eu-declaration-of-conformity

Докладний електронний посібник можна знайти за адресою https://www.imilabglobal.com/pages/user-manual

Технічні характеристики зовнішнього адаптера змінного струму

Виробник: Dong Guan City GangQi Electronic Co., Ltd, Shenzhen AMC Technology Co., Ltd

Ідентифікатор моделі: GQ12-120100-CG, AD-0121200100EU-6

Вхідна напруга: 100-240 В перем. ст.

Вхідна частота змінного струму: 50/60 Гц

Вихідна напруга: 12 В

Вихідний струм: 1 А

Вихідна потужність: 12 Вт

Середній ККД активного режиму: ≥ 82,96%

ККД за низького навантаження (10%): >73%

Споживання енергії без навантаження: < 0,1 Вт

Обмеження щодо використання в діапазоні 5 ГГц:

Відповідно до Статті 10 (10) Директиви 2014/53/ЄС, на упаковці зазначено, що на це радіообладнання поширюватимуться певні обмеження в разі розміщення на ринку таких країн: Бельгія (BE), Болгарія (BG), Чеська Республіка (CZ), Данія (DK), Німеччина (DE), Естонія (EE), Ірландія (IE), Греція (EL), Іспанія (ES), Франція (FR), Хорватія (HR), Італія (IT), Кіпр (CY), Латвія (LV), Литва (LT), Люксембург (LU), Угорщина (HU), Мальта (MT), Нідерланди (NL), Австрія (AT), Польща (PL), Португалія (PT), Румунія (RO), Словенія (SI), Словаччина (SK), Фінляндія (FI), Швеція (SE), Туреччина (TR), Норвегія (NO), Швейцарія (CH), Ісландія (IS), Ліхтенштейн (LI) та Північна Ірландія (NI).

Функція бездротової локальної мережі (WLAN) цього пристрою обмежена для використання в приміщенні в діапазоні частот 5150-5250/5250-5350 МГц.

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT NL AT
	CZ EL	PL PT RO SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)
