사용 설명서 EC6 Pro IMILAB

전원 어댑터IMILAB EC6 Pro

벽 설치 팩 장착 스티커

방수 키트

경고 스티커사용자 설명,

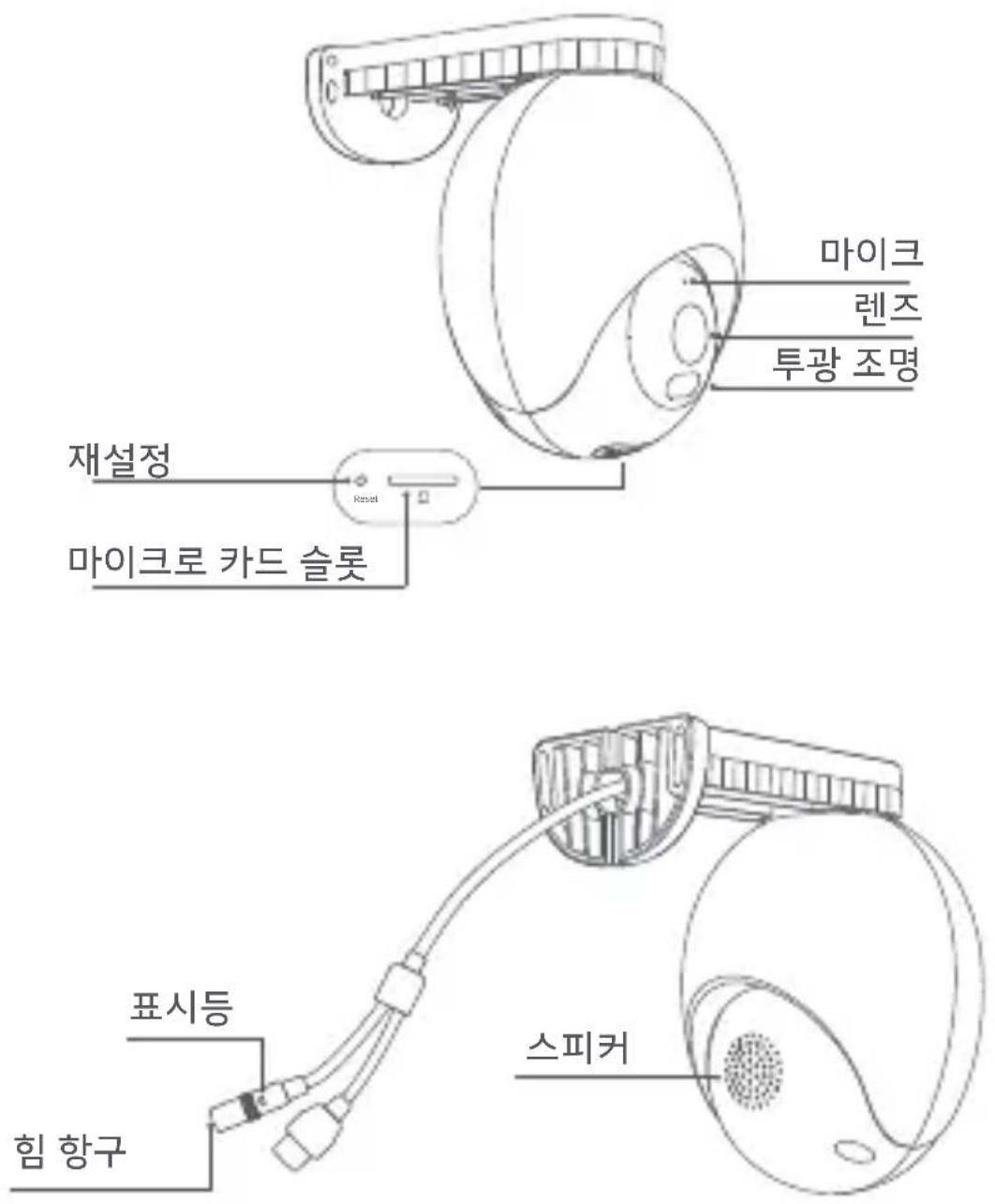

• 제품 외관


마이크 렌즈 투광 조명 재설정 마이크로 카드 슬롯 표시등 스피커 힘 항구

전원에 연결

-전원 켜기

전원 공급 케이블을 카메라의 전원 공급 포트에 삽입합니다.

주의: 카메라의 돈을 비틀어 컨 후 회전하도록 강요하지 마십시오. 렌즈의 위치가 부정확한 경우, 샤오 미 홈 응용 프로그램을 보정.

- 표시등

솔리드 그린:연결 성공/정상 상태

녹색 깜박임:연결/네트워크 예외 대기 중

네트워크 비디오 녹화기(NVR)연결하기

이 제품은 Onvif 프로토콜을 지원하며 Onvif 호환 네트워크 비디오 녹화기의 주류 브랜드에 연결할 수 있습니다.

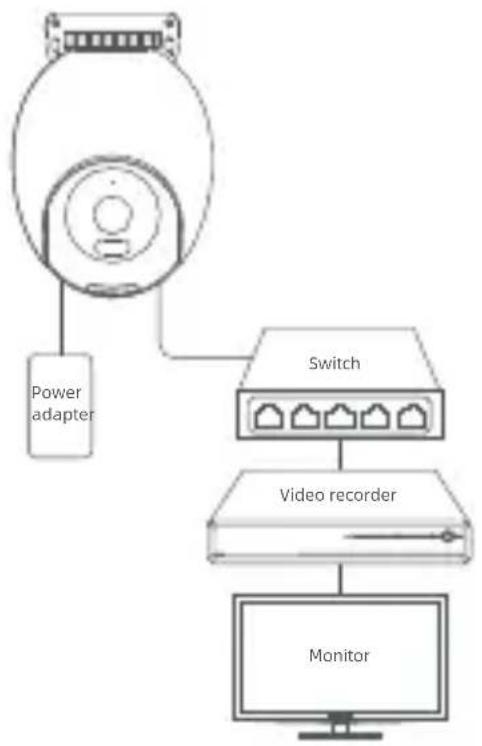

- 네트워크 비디오 녹화기 연결

카메라는 인터넷 익스플로러를 사용하여 웹 인터페이스에 로그인하고 동일한 LAN에서 비밀번호를 설정하면 그림과 같이 연결하여 작동할 수 있습니다.

-웹 인터페이스에 로그인하기

주의: 컴퓨터와 장치가 동일한 LAN 및 동일한 네트워크 세그먼트에 있는지 확인하십시오. 장치의 웹 인터페이스에 들어갈 수 없거나 비밀번호 등을 잊은 경우 장치를 초기 설정으로 복원한 다음 다시 작동하십시오.

1단계: IE 브라우저를 열고 주소 표시줄의 IP 주소와 접미사(예: https://192.168.X.X:54333)를 연결하고 [ENTER] 키를 누릅니다.

2단계: 비밀번호를 설정하고 로그인을 클릭합니다.

NVR 연결 안내에 대한 자세한 내용은 여기를 참조하세요: https://www.imilabglobal.com/pages/user-manual

샤오미 홈 앱에 연결

1. QR 코드를 스캔하여 Xiaomi Home 앱을 다운로드 및 설치하고 사용자로 가입한 후 로그인합니다.
   2.연결 바인딩. 연결할 때 네트워크가 원활하게 작동하고 카메라가 정상적으로 켜져 있는지 확인되면 표시등이 초록색으로 빠르게 깜박입니다. 연결에 성공하면 표시등이 초록색 점등 상태로 바꼽니다.

Xiaomi Home 앱을 열어 오른쪽 상단 모서리에 있는 “+” 아이콘을 누릅니다

“스캔”을 선택하고 카메라 본체에 있는 QR 코드를 스캔합니다. 단계별 지침을 따라 장치를 추가합니다

•초기 설정 복원

핀을 사용하여 표시등이 녹색으로 깜박이고 카메라가 공장 설정을 성공적으로 복원할 때까지 약 7 초 동안 재설정 핀홀을 길게 누른 다음 샤오 미 홈 앱에 다시연결하십시오.

주의: 공장 설정을 복원하면 마이크로 카드의 내용이 삭제되지 않습니다.

장치 설치하기

-마이크로 카드 설치

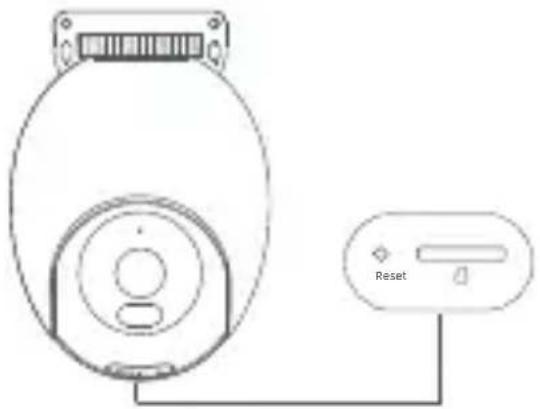

카메라가 전원 공급장치에서 분리되었는지 확인하십시오. 보호 케이스를 제거하고 마이크로 카드 슬롯을 노출. 그림과 같이 마이크로 카드를 카드 슬롯에 삽입합니다.

1.SD 카드는 별도로 구매해야 합니다. SD 카드 없이도 카메라를 사용할 수 있습니다.
2.마이크로 카드를 삽입하거나 제거 할 때 전원 공급 장치에서 카메라를
분리하십시오.평판 제조 업체(최대 256 기가바이트)에서 마이크로 카드를
사용합니다.마이크로 카드의 권장 읽기 및 쓰기 속도는 최소 1/클래스 10 입니다.
3.마이크로 카드를 설치하거나 장치를 재설정 한 후 사용하기 전에 방수 덧개를 단단히 닫으십시오.

• FAQ

자주 하는 질문에 대해서는 QR 코드를 스캔하여 확인할 수 있습니다.

-장치 설치하기

이 장치는 벽,천장 또는 기둥에 장착 할 수 있습니다.

•벽 설치

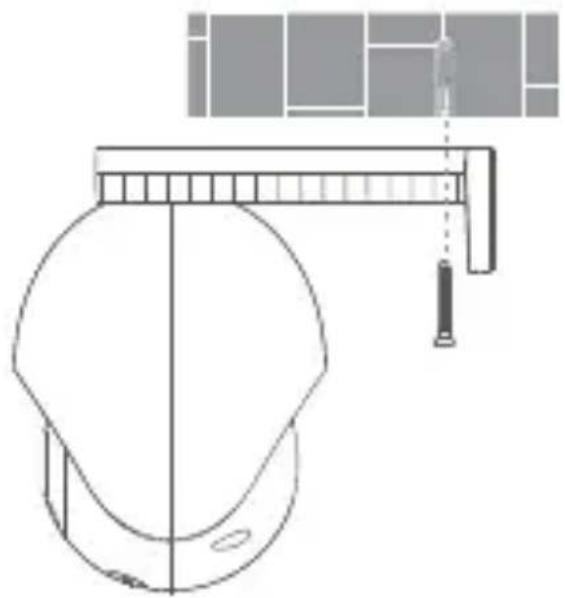

1. 벽의 원하는 설치 장소에 벽 설치 위치 스티커를 붙입니다. 스티커에 표시된 위치에 구멍 두 개를 뜻습니다. 드릴링 직경 약 6.0 미리메터 깊이 약 30 미리메터.

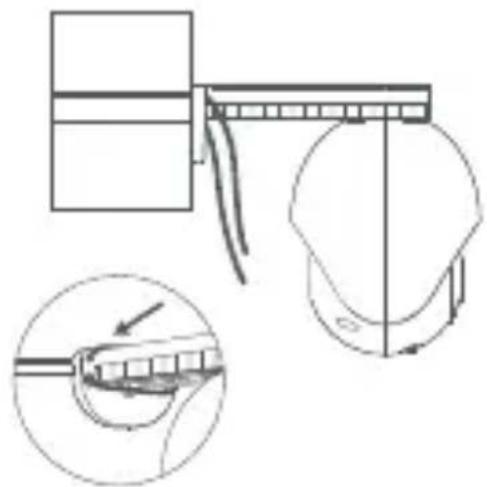

1. 구멍에 플라스틱 익스팬션 너트 두 개를 삽입합니다. 벽에 베이스 플레이트를 놓습니다. 나사를 익스팬션 너트에 삽입하여 베이스 플레이트를 고정합니다. 주의: 설치 후 제품을 수평으로 걸어야합니다(아래 참조).

1.천장의 원하는 설치 장소에 천장 설치 위치 스티커를 붙입니다.스티커에 표시된 위치에 구멍 두 개를 뚫습니다.드릴링 직경 약 6.0 미리메터 깊이 약 30 미리메터.

2.구멍에 플라스틱 익스팬션 너트 두 개를 삽입합니다.천장에 베이스 플레이트를 놓습니다.나사를 익스팬션 너트에 삽입하여 베이스 플레이트를 고정합니다.

주의:설치 후 제품을 수평으로 걸어야합니다(아래 참조).

주의:설치 후 제품을 수평으로 걸어야합니다(아래 참조).

1. 장치가 장착 된 벽은 장치의 무게의 3 배 이상의 적재 용량을 가져야합니다.
2. 손상 또는 부상을 방지하기 위해 장치를 설치 지침에서 명시한 대로 바닥/벽에 안전하게 고정합니다.

- 방수 키트

사진기에는 랜 항구 및 전력 공급 항구가 있습니다. 이 두 항구 모두에서 방수해야 합니다.

주의: 카메라 방수 슬리브는 네트워크 인터페이스 위치에서 비와 물 누출을 효과적으로 방지 할 수 있습니다. 보장은 부적당한 임명에 기인한 어떤 손상든지 커버하지 않습니다. 지침을 따르십시오.

제품 이름: IMILAB EC6 Pro	비디오 인코딩: H.265
차원: 161 × 105 × 150 mm	해상도: 3840*2160
모형: CMSXJ120A	저장 공간: MicroSD card (up to 256GB)
순 중량: 532g	작동 온도: -30°C~ 60°C
전원 입력: 12V ==1A	FCC ID: 2APA9-CMSXJ120A
와이파이 연결: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4
Wi-Fi 최대 출력 파워:
2400-2483.5 MHz, <20 dBm
5150-5350 MHz, <20 dBm
5470-5725 MHz, <20 dBm
5725-5850 MHz, <14 dBm
블루투스 최대 출력 파워: 2402-2480 MHz, <10 dBm

주의사항

• 장치의 작동 온도는 -30°C \~ 60°C입니다. 온도가 너무 높거나 낮을 때 장치를 사용하지 마십시오.
• 더 나은 결과를 얻으려면 유리 표면, 흰색 벽 또는 기타 반사 표면 앞이나 옆에 카메라를 배치하지 마십시오. 이로 인해 녹화의 전경과 배경 사이의 조명이 고르지 않거나 노출 과다가 발생할 수 있습니다.
• 장치가 Wi-Fi 신호 범위 안에 있는지 확인하십시오. 장치를 Wi-Fi 신호 강도가 좋은 곳에 두십시오.
• 장치 근처에 금속 물체, 전자레인지 또는 신호 간섭을 일으킬 수 있는 물체를 두지 않도록 하십시오.
  -일반적인 사용 상황에서 본 장비는 안테나와 사용자의 신체 사이에 최소 20cm의 거리를 유지해야 합니다.

이 기호가 있는 모든 제품은 전자전기폐기물처리지침(Directive 2012/19/EU, WEEE)으로, 분류되지 않은 가정용 폐기물과 혼합되어서는 안 됩니다. 대신, 귀하는 정부 또는 지방 당국이 지정한 전기 및 전자 장비 폐기물의 재활용을 위해 지정된 수거 장소에 폐기물을 넘겨 인간의 건강과 환경을보호해야 합니다. 올바른 처리 및 재활용은 환경과 인간의 건강에 잠재적으로 부정적인 결과를 예방하는 데 도움이 될 것입니다. 해당 수거 장소의 위치뿐만 아니라 조건에 대한 자세한 정보는 설치자 또는 지방 당국에 문의하십시오.

EU 적합성 선언

이로써 Shanghai Imilab Technology Co., Ltd.은/는 무선 장비형 IMILAB EC6 Pro 투광 조명 카메라이/가 지침 2014/53/EU를 준수 함을 선언합니다. EU 적합성 선언문의 전체 텍스트는

https://www.imilabglobal.com/pages/eu-declaration-of-conformity 에서 확인할 수 있습니다.

자세한 전자 설명서는 https://www.imilabglobal.com/pages/user-manual 에서 확인하십시오.

규정 2014/53/EU의 10(10)항에 따라 이 무선 장비가 벨기에(BE), 불가리아(BG), 체코공화국(CZ), 덴마크(DK), 독일(DE), 에스토니아(EE), 아일랜드(IE), 그리스(EL), 스페인(ES), 프랑스(FR), 크로아티아(HR), 이탈리아(IT), 키프로스(CY), 라트비아(LV), 리투아니아(LT), 록셈부르크(LU), 형가리(HU), 몰타(MT), 네덜란드(NL), 오스트리아(AT), 폴란드(PL), 포르투갈(PT), 루마니아(RO), 슬로베니아(SI), 슬로바키아(SK), 핀란드(FI), 스웨덴(SE), 터키(TR), 노르웨이(NO), 스위스(CH), 아이슬란드(IS), 리히텐슈타인(LI) 및 북아일랜드(NI) 시장에 출시될 때 일부 제한 사항이 적용된다는 점을 포장에 표시하고 있습니다.

이 장치의 WLAN 기능은 5150-5250/5250-5350 MHz 주파수 범위에서 작동할 때만 실내용으로 제한됩니다.

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT NL AT
	CZ EL	PL PT RO SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)
