MANUAL DE UTILIZADOR EC6 Pro IMILAB

Introdução do Produto

- Lista da embalagem

Embalagem de montagem na parede

Autocolante de montagem

Kit de impermeabilização

Manual do utilizador

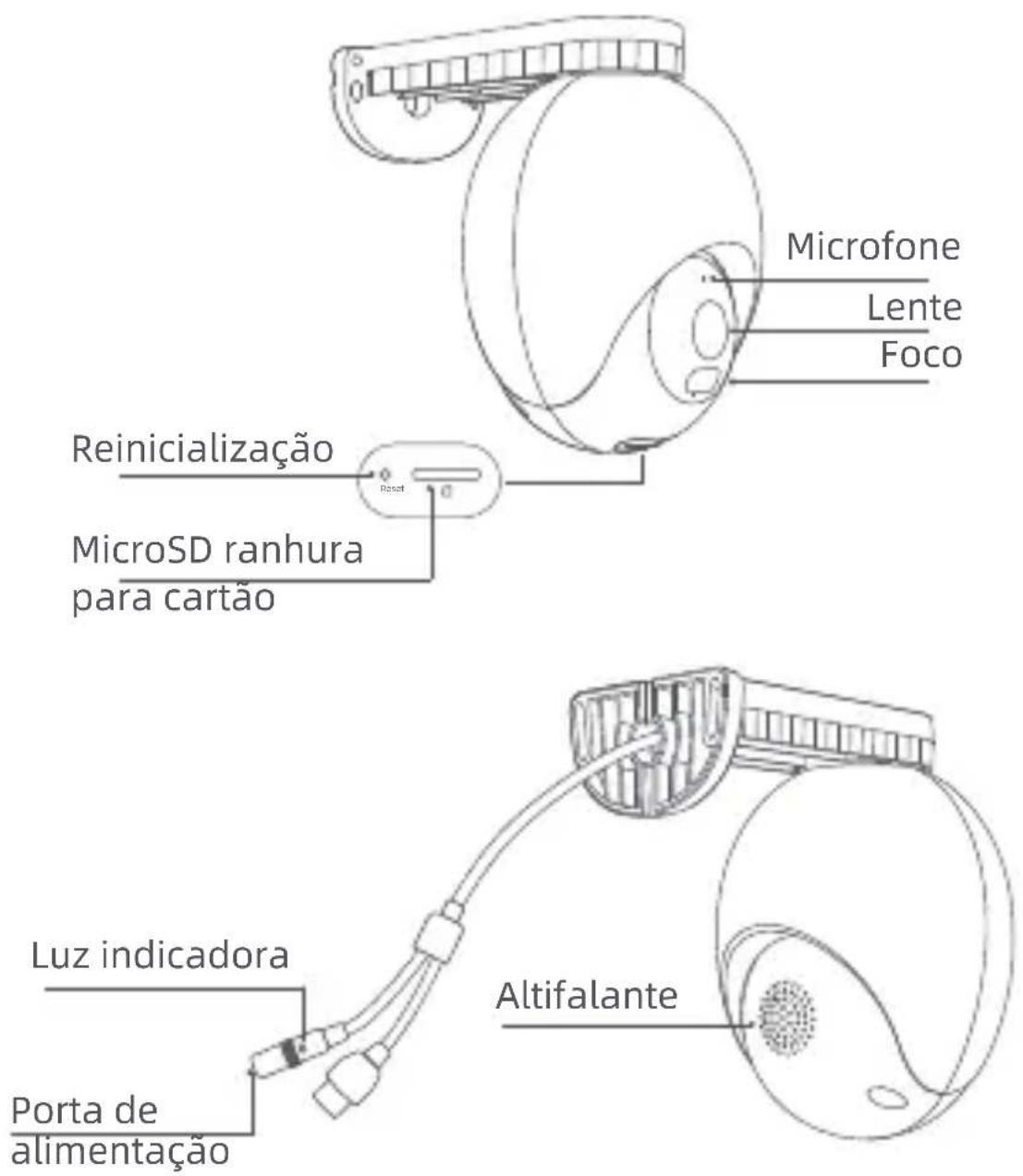

• Aparência do produto


Microfone Lente Foco Reinicialização MicroSD ranhura para cartão Luz indicadora Porta de alimentação Altifalante

Ligar à fonte de alimentação

- Ligar

Insira o cabo da fonte de alimentação na porta de alimentação da câmara.

Nota: Não torça a cúpula da câmara para a forçar rodar após esta ter sido ligada. Se o posicionamento da lente não for preciso, calibre-a com a aplicação Xiaomi Home.

- Luz indicadora

Verde fixo: Ligação bem-sucedida/estado normal Verde intermitente: A aguardar por ligação/exceção de rede

Conectando o Gravador de Vídeo em Rede (NVR)

Este produto é compatível com o protocolo ONVIF e pode ser conectado a marcas populares de gravadores de vídeo em rede compatíveis com ONVIF.

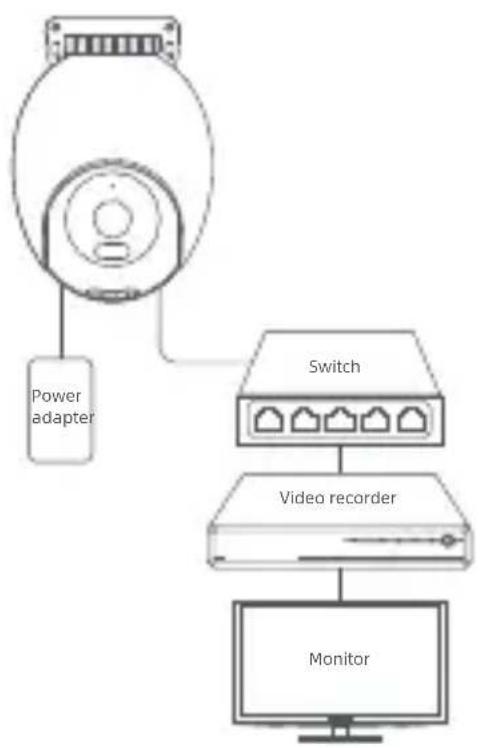

- Conexão com o Gravador de Vídeo em Rede

A câmera pode ser conectada conforme ilustrado e operada acessando a interface web pelo Internet Explorer e definindo uma senha na mesma rede local (LAN).

- Acesse a interface web

Nota: Certifique-se de que seu computador e o dispositivo estejam na mesma LAN e no mesmo segmento de rede. Caso não consiga acessar a interface web do dispositivo ou tenha esquecido sua senha, restaure o dispositivo para as configurações de fábrica e tente novamente.

Etapa 1: Abra o navegador Internet Explorer, digite o endereço IP e o sufixo do dispositivo na barra de endereços, por exemplo: https://192.168.X.X:54333, e pressione a tecla [ENTER].

Etapa 2: Defina a senha e clique em Entrar (Login).

Para mais informações sobre como se conectar ao NVR, acesse: https://www.imilabglobal.com/pages/user-manual

1. Digitalize o código QR para fazer o download e instalar a aplicação Xiaomi Home, registar-se e iniciar sessão como utilizador.
2. Vincule a ligação. Certifique-se de que a rede é estável quando ligar, e a câmara está ligada normalmente, com a luz indicadora a piscar rapida- mente a verde. Quando a ligação tiver sido realizada com sucesso, a luz indicadora passará para um azul fixo.

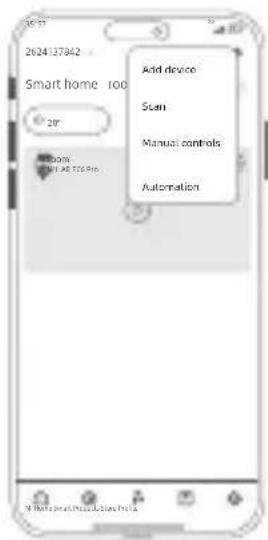

Abra a aplicação Xiaomi Home e toque em "+" no canto superior direito

2624137862 Smart home 100 Add device Scan Manual controls Automation

Seleccione "Digitalizar" e digitalize o código QR no corpo da câmara. Siga as instruções passo a passo e adicione o dispositivo

- Reposição das definições de fábrica

Utilize um alfinete para premir e manter premido o orifício de reposição durante cerca de 7 segundos até a luz indicadora piscar a verde e a câmara restaurar as definições de fábrica com êxito e, em seguida, volte a ligar-se à aplicação Xiaomi Home.

Nota: À reposição das definições de fábrica não elimina o conteúdo do cartão MicroSD.

Instalar o dispositivo

• Instalar um cartão MicroSD

Certifique-se de que a câmara está desligada da fonte de alimentação. Retire a caixa de proteção e exponha a ranhura do cartão MicroSD. Insira o cartão microSD na ranhura do cartão na direção ilustrada.

1.0 cartão SD deve ser comprado separadamente. A câmara pode ser usada sem um cartão SD.
2. Quando introduzir ou retirar o cartão MicroSD, desligue a câmara da fonte de alimentação. Utilize um cartão MicroSD de um fabricante conceituado (até 256 GB). A velocidade de leitura e escrita recomendada para o cartão MicroSD é de, pelo menos, U1/Classe 10.
3. Após instalar o cartão MicroSD ou de reiniciar o dispositivo, feche bem a tampa à prova de água antes de o utilizar.

• Perguntas frequentes

Digitalize o código QR para as Perguntas frequentes.

- Instalar o dispositivo

O dispositivo pode ser montado em paredes, tetos ou postes.

• Montagem na parede

1. Fixe o autocolante de posicionamento de montagem na parede no local de instalação pretendido numa parede. Faça dois furos nas posições indicadas no autocolante. O diâmetro da perfuração deve ser de cerca de 6,0 mm, com uma profundidade de cerca de 30 mm.

1. Insira duas buchas de expansão de plástico na parede. Coloque a placa base na parede. Fixe a placa base, ao inserir os parafusos nas buchas de plástico.

Nota: O produto deve ser pendurado horizontalmente após a instalação (ver abaixo).

1. Fixe o autocolante de posicionamento de montagem no teto no local de instalação pretendido no teto. Faça dois furos nas posições indicadas no autocolante. O diâmetro da perfuração deve ser de cerca de 6,0 mm, com uma profundidade de cerca de 30 mm.
2. Insira duas buchas de expansão de plástico na parede. Coloque a placa base no teto. Fixe a placa base, ao inserir os parafusos nas buchas de plástico.

Nota: O produto deve ser pendurado horizontalmente após a instalação (ver abaixo).

• Montagem em poste

Nota: O produto deve ser pendurado horizontalmente após a instalação (ver abaixo).

Notas sobre a montagem na parede:

1. A parede em que o aparelho é montado deve ter uma capacidade de carga de, pelo menos, 3 vezes o peso do aparelho.
2. Para evitar quaisquer danos ou ferimentos, o dispositivo tem de ser fixado firmemente à superfície/parede, conforme especificado nas instruções de instalação.

- Kit de impermeabilização

A câmara tem uma porta LAN e uma porta de alimentação. A impermeabilização deve ser efetuada em ambas estas portas.

Nota: A manga à prova de água da câmara pode impedir eficazmente a chuva e a infiltração de água no local da interface de rede. A garantia não cobre quaisquer danos causados por uma instalação incorreta. Siga as instruções.

Utilizar uma manga de impermeabilização na porta LAN

Parâmetros básicos

Nome do produto: IMILAB EC6 Pro

Dimensões: 161 × 105 × 150 mm

Modelo: CMSXJ120A

Temperatura de serviço: -30°C\~ 60°C

Armazenamento: Cartão MicroSD (até 256 GB)

FCC ID: 2APA9-CMSXJ120A

Peso líquido: 532g

Entrada de alimentação: 12V =1A

Codificação vídeo: H.265

Resolução: 3840*2160

Conectividade sem fios: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4

Potência máxima de saída do Wi-Fi:

2400-2483,5 MHz, <20 dBm

5150-5350 MHz, <20 dBm

5470-5725 MHz, <20 dBm

5725-5850 MHz, <14 dBm

Potência máxima de saída do Bluetooth: 2402-2480 MHz, <10 dBm

Precauções

• A temperatura de funcionamento do aparelho é de -30^ a 60^ . Não utilize o aparelho quando a temperatura for demasiado alta ou demasia- do baixa.
• Para obter melhores resultados, evite colocar a câmara em frente ou ao lado de uma superfície de vidro, de uma parede branca ou de outras superfícies refletoras, pois isso pode fazer com que a gravação tenha uma iluminação irregular entre o primeiro e o segundo plano ou fique sobreexposta.
• Certifique-se de que o dispositivo se encontra dentro da cobertura do sinal Wi-Fi. Coloque-o numa localização com uma boa intensidade do sinal Wi-Fi.
• Tente evitar colocar o dispositivo perto de um objeto metálico, de um forno micro-ondas ou de outros objetos que possam causar interferências no sinal.
• Em condições normais de utilização, este equipamento deve ser mantido a uma distância de separação de, pelo menos, 20 cm entre a antena e o corpo do utilizador.

Informações relativas aos REEE

Todos os produtos que apresentem este símbolo são considerados resíduos de equipamentos elétricos e eletrónicos (REEE, conforme a Diretiva 2012/19/UE), não devendo ser misturados com resíduos domésticos indiscriminados. Em vez disso, o Utilizador deve proteger a saúde humana e o meio ambiente, e entregar o respetivo equipamento num ponto de recolha designado para reciclagem de resíduos de equipamentos elétricos e eletrónicos, indicado pelo governo ou pelas autoridades locais. A correta eliminação e a reciclagem ajudarão a prevenir eventuais consequências negativas para o meio ambiente e a saúde humana. Para obter mais informações sobre os locais e os termos e condições dos referidos pontos de recolha, entre em contacto com a entidade responsável pela instalação ou com as autoridades locais.

Declaração de conformidade da UE

Pelo presente, Shanghai Imilab Technology Co. Ltd. declara que o equipamento de rádio do tipo IMILAB EC6 Pro está em conformidade com a Diretiva 2014/53/UE. O texto completo da

declaração de conformidade da UE está disponível em:

Para consultar o manual detalhado online, visite

https://www.imilabglobal.com/pages/user-manual

Especificações do transformador CA externo

Fabricante: Dong Guan City GangQi Electronic Co., Ltd, Shenzhen AMC Technology Co., Ltd

Identificador do modelo: GQ12-120100-CG, AD-0121200100EU-6

Tensão de entrada: 100-240 Vac

Frequência de entrada CA: 50/60 Hz

Tensão de saída: 12 V

Corrente de saída: 1 A

Potência de saída: 12 W

Eficiência média ativa: ≥ 82,96%

Eficiência a baixa carga (10%): >73%

Consumo de energia sem carga: < 0,1 W

Restrições na banda de 5 GHz:

De acordo com o Artigo 10 (10) da Diretiva 2014/53/UE, a embalagem mostra que este equipamento de rádio estará sujeito a algumas restrições quando colocado no mercado na Bélgica (BE), Bulgária (BG), Chéquia (CZ), Dinamarca (DK), Alemanha (DE), Estónia (EE), Irlanda (IE), Grécia (EL), Espanha (ES), França (FR), Croácia (HR), Itália (IT), Chipre (CY), Letónia (LV), Lituânia (LT), Luxemburgo (LU), Hungria (HU), Malta (MT), Países Baixos (NL), Áustria (AT), Polónia (PL), Portugal (PT), Roménia (RO), Eslovénia (SI), Eslováquia (SK), Finlândia (FI), Suécia (SE), Turquia (TR), Noruega (NO), Suíça (CH), Islândia (IS), Listenstaine (LI) e Irlanda do Norte (NI).

A função de WLAN para este dispositivo está limitada à utilização no interior apenas quando funcionar na gama de frequências 5150-5250/5250-5350 MHz.

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT	NL AT
	CZ EL	PL PT RO	SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)
