使用説明書 EC6 Pro IMILAB

マイク レンズ フラッドライト リセット MicroSD カードスロット インジケー ターライト 電源ポート スピーカー

電源に接続する

- 電源オン

電源ケーブルをカメラの電源ポートに挿入します。

注:電源を入れた後、カメラのドームをひねって強制的に回転させないでください。レンズの位置が不正確な場合は、Xiaomi Homeアプリで調整してください。

- インジケーターライト

緑色に点灯:接続成功/正常ステータス

緑色に点滅:接続/ネットワーク例外を待っています

ネットワークビデオレコーダー(NVR)の接続

この製品はオンビフ（ONVIF）プロトコルをサポートしており、オンビフ（ONVIF）互換ネットワークビデオレコーダーの主流ブランドに接続できます。

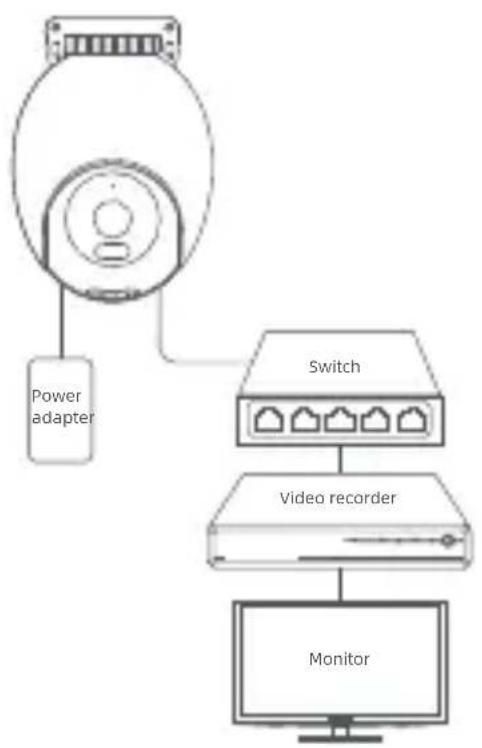

- ネットワークビデオレコーダー接続

このカメラは、Internet Explorerを使用してWebインターフェイスにログインし、同じLAN上でパスワードを設定することで、参考図のように接続および操作できます。

- Webインターフェイスにログインします

注：ご使用のコンピュータとデバイスが同じLAN上にあり、同じネットワークセグメント内にあることを確認してください。デバイスのWebインターフェイスに入れない場合、またはパスワードを忘れた場合は、デバイスを工場出荷時の設定に復元してから、再度操作してください。

ステップ1：IEブラウザを開き、アドレスバーにデバイスのIPアドレスとサフィックス(例: https://192.168.X.X:54333)を入力し、[ENTER]キーを押します。

ステップ2：パスワードを設定し、[ログイン]をクリックします。

NVR接続ガイダンスの詳細については、こちらをご覧ください:

https://www.imilabglobal.com/pages/user-manual

Xiaomi Homeアプリへの接続

1. QRコードをスキャンしてXiaomi Home APPをダウンロードしてインストールし、ユーザーとしてサインアップしてログインします。2. 接続をペアリングします。接続時にネットワークがスムーズで、カメラが正常にオンになっていることを確認すると、インジケーターライトが緑色にすばやく点滅します。接続が成功すると、インジケータライトが緑色に点灯します。

Xiaomi Home APPを開き、右上隅にある「+」をタップします

「スキャン」を選択し、カメラ本体のQRコードをスキャンします。ステップバイステップの指示に従って、デバイスを追加します

- 工場出荷時の設定に復元

ピンを使用して、インジケーターライトが緑色に点滅し、カメラが工場出荷時の設定に正常に復元されるまで、リセットピンホールを約7秒間押し続けてから、Xiaomi Homeアプリに再接続します。

注:工場出荷時の設定に復元しても、microSDカードの内容は削除されません。

デバイスの取り付け

- MicroSDカードの取り付け

カメラが電源から切断されていることを確認します。保護ケースを取り外し、MicroSDカードスロットを露出させます。MicroSDカードを図の方向にカードスロットに挿入します。

1. SDカードは別途購入する必要があります。SDカードがなくてもカメラを使用できます。

2. MicroSDカードを抜き差しするときは、カメラを電源から外してください。評判の良いメーカーのMicroSDカード(最大256GB)を使用してください。MicroSDカードの推奨読み取りおよび書き込み速度は、最低U1/クラス10です。3. MicroSDカードを取り付けたり、デバイスをリセットしたりした後は、防水カバーをしっかりと閉めてから使用してください。

• FAQ

QRコードをスキャンして、よくある質問を確認してください。

- デバイスの取り付け

このデバイスは、壁、天井、またはポールに取り付けることができます。

- 壁への取り付け

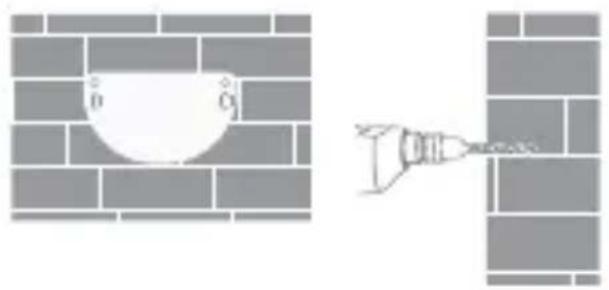

1. 取り付け位置を決め、ステッカーを壁の希望の設置場所に貼り付けます。ステッカーに示されている位置に2つの穴を開けます。穴あけ直径は約6.0mm、深さは約30mmである必要があります。

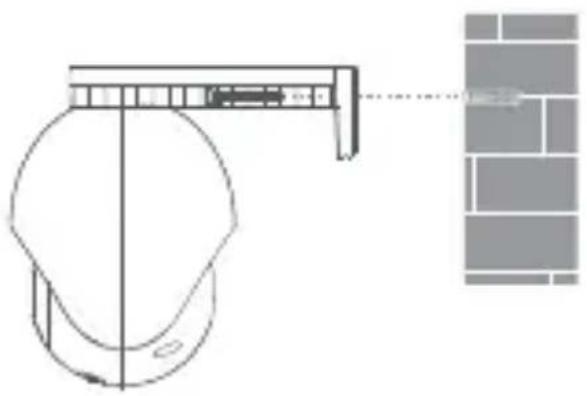

2.つのプラスチック製拡張ナットを壁に差し込みます。ベースプレートを壁に置きます。ネジを拡張ナットに挿入して、ベースプレートを固定します。

注:設置後、製品は水平に吊るす必要があります(以下を参照)。

1. 取り付け位置を決め、ステッカーを天井の希望の設置場所に貼り付けます。ステッカーに示されている位置に2つの穴を開けます。穴あけ直径は約6.0mm、深さは約30mmである必要があります。

2.つのプラスチック製拡張ナットを壁に差し込みます。ベースプレートを天井に置きます。ネジを拡張ナットに挿入して、ベースプレートを固定します。

注:設置後、製品は水平に吊るす必要があります(以下を参照)。

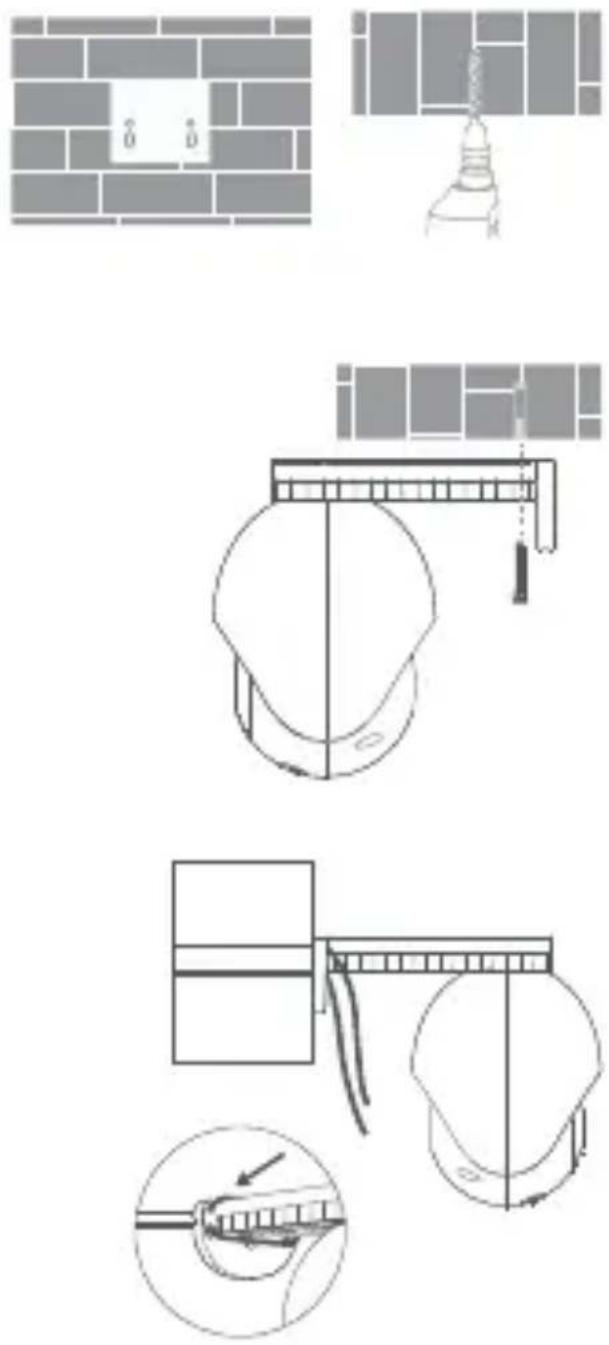

- ポールへの取り付け

注:設置後、製品は水平に吊るす必要があります(以下を参照)。

△ 壁取り付けに関する注意事項:

1. デバイスが取り付けられている壁には、デバイスの重量の少なくとも3倍の耐荷重が必要です。
2. 損傷や怪我を防ぐために、設置手順で指定されている通りに製品を床/壁にしっかりと固定する必要があります。

- 防水キット

カメラにはLANポートと電源ポートがあります。防水は、これらのポートの両方で行う必要があります。

注：カメラの防水スリーブは、ネットワークインターフェースの場所での雨や水の浸透を効果的に防ぐことができます。保証は、不適切な設置によって引き起こされたいかなる損害もカバーしていません。指示に従ってください。

製品名: IMILAB EC6 Pro	ビデオエンコーディング: H.265
寸法: 161 × 105 × 150 mm	解像度: 3840*2160
機種: CMSXJ120A	貯蔵:MicroSDカード(最大256GB)
本体重量: 532g	動作温度: -30°C~ 60°C
入力: 12V=1A	FCC ID: 2APA9-CMSXJ120A
ワイヤレス接続性: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz,Bluetooth 5.4
Wi-Fi 最大出力:
2400-2483.5 MHz, <20 dBm
5150-5350 MHz, <20 dBm
5470-5725 MHz, <20 dBm
5725-5850 MHz, <14 dBm
ブルートゥース最大出力: 2402-2480 MHz, <10 dBm

使用上の注意

• デバイスの動作温度は-30℃～60℃です。温度が高すぎたり低すぎたりする場合は、デバイスを使用しないでください。
• 前景と背景の間に照明が不均一になったり、露出オーバーになったりする可能性があるため、より良い結果を得るには、カメラを前または隣、またはガラス面、白い壁、またはその他の反射面に置かないでください。
• デバイスがWi-Fi信号の範囲内にあることを確認してください。Wi-Fi信号強度の良い場所に置いてください。
  ・金属製の物体、電子レンジ、または信号干渉を引き起こす可能性のあるその他の物体の近くにデバイスを置かないでください。
• 通常の条件において本機器を使用するにあたり、アンテナとユーザーの身体の間に最低20cmの距離をおくものとします。

このマークが付いているすべての製品は廃電気電子製品（指令2012/19/EUのWEEE）であり、未分別の家庭ごみと混ぜないでください。代わりに、人間の健康と環境を保護するために、廃電気電子製品を政府または地方自治体のリサイクルのための指定取引場所に持ち込む必要があります。廃棄物の適正処理とリサイクルは、環境と人間の健康への潜在的な悪影響を防ぐのに役立ちます。廃棄場所や回収場所の利用規約の詳細については、設置業者または地方自治体にお問い合わせください。

EU 適合性宣言

これにより、Shanghai Imilab Technology Co., Ltd.は、無線機器タイプIMILAB EC6 Pro フラッドライトカメラが指令2014/53 / EUに準拠していることを宣言します。Eu適合宣言の全文は、次のURL

よりご覧ください:

https://www.imilabglobal.com/pages/user-manualをご覧ください。

製造元: Dong Guan City GangQi Electronic Co., Ltd, Shenzhen AMC Technology Co., Ltd

モデルID: GQ12-120100-CG, AD-0121200100EU-6

入力電圧: 100-240 Vac

定格周波数: 50/60 Hz

出力電圧: 12 V

出力電流: 1 A

出力電力: 12 W

動作時平均効率: ≥ 82,96 %

低負荷時効率 (10 %): >73%

無負荷時消費電力: < 0,1 W

5 GHz帯における制限:

指令 2014/53/EU (無線機器指令) 第 10 条 10 項によれば、ベルギー (BE)、ブルガリア (BG)、チェコ共和国 (CZ)、デンマーク (DK)、ドイツ (DE)、エストニア (EE)、アイルランド (IE)、ギリシャ (EL)、スペイン (ES)、フランス (FR)、クロアチア (HR)、イタリア (IT)、キプロス (CY)、ラトビア (LV)、リトアニア (LT)、ルクセンブルク (LU)、ハンガリー (HU)、マルタ (MT)、オランダ (NL)、オーストリア (AT)、ポーランド (PL)、ポルトガル (PT)、ルーマニア (RO)、スロベニア (SI)、スロバキア (SK)、フィンランド (FI)、スウェーデン (SE)、トルコ (TR)、ノルウェー (NO)、スイス (CH)、アイスランド (IS)、リヒテンシュタイン (LI)、北アイルランド (NI) において市場に出る場合、本無線機器はいくつかの制限を受ける旨、梱包に表示されます。

本機のWLAN 機能は、5150-5250/5250-5350 MHZ 周波数範囲で動作する場合、使用は屋内のみに限定されます。

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT NL AT
	CZ EL	PL PT RO SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)
