คู่มือผู้ใช้ EC6 Pro IMILAB

ไม็คู่ เล่นส์ ไฟฟลัดไล้ท์ รีเซ็ด ช่องเสียบการ์ด MicroSD ไฟสถานะ ฟอร์ตจ่ายไฟ ลําโพง

- เปิดกล้อง

เสียบสายเคเบิลจ่ายไฟทีพอร์ตจ่ายไฟของกล้อง

หมายเหตุ: เมื่อเปิดกล้องแล้ว อย่าบิดโดมที่ตัวกล้องเพื่อบังคับหมุน ถ้า才能够หน่งเลนส์ไม่ลูก ต้อง ปรับตําแหน่งได้ที่แอป Xiaomi Home

- ไฟสถานะ

ไฟลี่เขียวไม่กะพริบ: เซื่อมต่อสำเร็จ/สถานะปกติ

ไฟลีเขียวกะพริบ: รอเซ็อมต่อ/ยกเว้นเครือข่าย

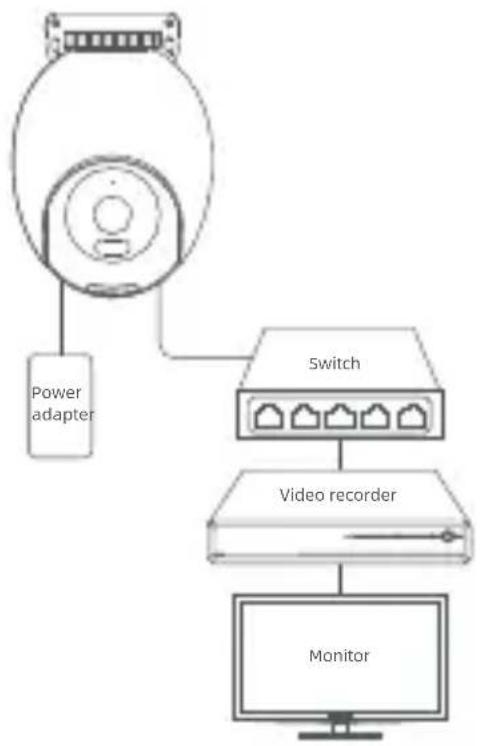

เซี่อมต่อกับเครื่องบันทึกวิตีโอระบบเครือข่าย (NVR)

ผลิตภัณฑ์นี้รองรับมาตรฐาน ONVIF และสามารถเชื่อมต่อกับเครื่องบันทึก วิดีโอระบบเครือข่ายมาตรฐาน ONVIF ของแบรนด์ชั้นนำอื่นๆ ได้

บริการณ์และรถีจิลกพิมบั้งรถิคุณกักอผนอชิ่วลาก

สามารถเชื่อมต่อกล้องได้ตามภาพประกอบและใช้งานได้จากการล็อกอินผ่านอินเตอร์เฟซหน้าเว็บโดยใช้ Internet Explorer และกำหนดหัสผ่านที่ระบบ LAN เดียวกัน

- ล้อกอินผ่านอินเตอร์เฟซหน้าเว็บ

หมายเหตุ: ตรวจสอบให้แน่ใจว่าคอมพิวเตอร์และอุปกรณ์อยู่บนระบบ LAN เดียวกันและอยู่ในส่วนเครือข่ายเดียวกัน ในกรณีที่คุณไม่สามารถอินเตอร์เพชหน้าเว็บของอุปกรณ์หรือลืม รหัสผ่าน เป็นต้น โปรดภูคืนอุปกรณ์เป็นการตั้งค่าจากโรงงานและจากนั้นเปิดใช้งานอีกครั้ง

ขั้นที่ 1: เปิดบราวเซอร์ IE ป้อนเทื่อยู่ IP และส่วนต่อท้าย (Suffix) ของอุปกรณ์ในแถบใส่ที่อยู่ เช่น https://192.168.X.X:54333 จากนี้นกดปุม [ENTER]

ขั้นที่ 2: ตั้งรหัสผ่านและคลิกล็อกอิน

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับคำแนะนำในการเชื่อมต่อ NVR โปรดดูที่: https://www.imilabglobal.com/pages/user-manual

การเชื่อมต่อกับแอป Xiaomi Home

1. สะเกณรหัสคิดวิอาร์เพื่อดาวน์โหลดและติดตั้งแอป Xiaomi Home ลงทะเบียนและล็อกอินใน ฐานะผู้ใช้
2. ผูกการเชื่อมต่อ ตรวจสอบให้แน่ใจว่าเครือข่ายทำงานปกติราบรื้นขณะ กำลังเชื่อมต่อ และกล้อง เปิดใช้งานปกติโดยไฟสถานะจะกะพริบเป็น สีเขียว เมื่อเชื่อมต่อสำเร็จไฟสถานะจะเปลี่ยนเป็นสี เขียวไม่กะพริบ

เปิดแอป Xiaomi Home และแต่ที่ “+” ที่มุมขวาน

เลือก “สแกน” และสแกนรหัสคิดอาร์บนตัว กล้อง ทำตามขันตอนที่ละข้นเพื่อเพิ่ม อุปกรณ์

- การถู้คืนการตั้งค่าจากโรงงาน

ใช้เย็มกครูรีเช็ดค้างไว้ประมาณ 7 วินาทีจนกว่าไฟสถานจะกะพริบเป็นสีเขียวและกล้องกู้ดื่นการ ตั้ง ค่จากโรงงานลำเร็จ จากนั้นเชื่อมต่อกับแอป Xiaomi Home อิกครัง หมายเหตุ: การภู้ดื่นการตั้งค่จากโรงงานจะไม่ลบข้อมูลในการ์ด MicroSD

การติดตั้งอุปกรณ์

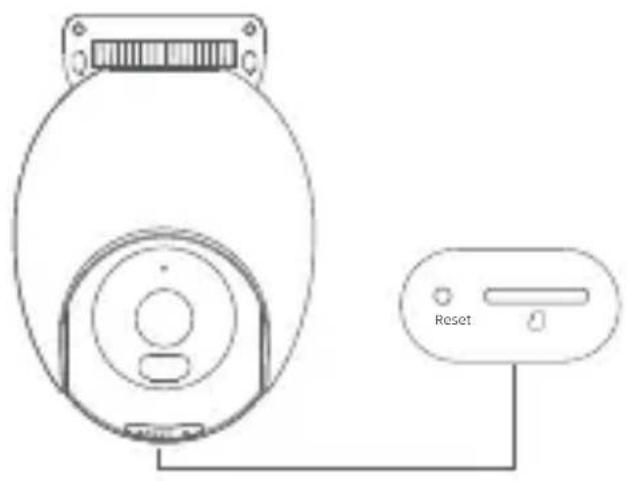

- การติดตั้งการ์ด MicroSD

ตรวจสอบให้แน่ใจว่ากล้องไม่ได้กำลังเซือมต่อกับแหล่งจ่ายไฟ ลอดเคสป้องกันออกเพื่อให้เห็น ช่องเสียบ การ์ด MicroSD เลียบการ์ด MicroSD ในช่องเสียบตามทิศทีแสดงในภาพ

1.ต้องซื้อการ์ด SD แยกต่างหาก สามารถใช้กล้องได้โดยไม่ต้องมีการ์ด SD
2.เมื่อเสียบหรือถอดการ์ด MicroSD โปรดตัดการเชื่อมต่อกล้องกับแหล่งจ่ายไฟ ก่อน ใช้การ์ด MicroSD จากผู้ผลิตที่น่าเชื่อกือ (สูงสุด 256 GB) ความเร็วในการอ่าน และเขียนของการ์ด MicroSD ที่แนะนำควรอยู่ที่ U1/ Class 10 เป็นอย่างน้อย
3.หลังติดตั้งการ์ด MicroSD หรือรีเซ็ตอุปกรณ์ ให้ปิด事先กันน้ำให้สนิทก่อนนำไปใช้งาน

- คําถามที่พบบ่อย

สเกณรหัสคิดวอาร์เพื่อดูคําถามที่พบบ่อย

- การติดตั้งกับฝนัง

สามารถติดตั้งอุปกรณ์ที่ผนัง เพดาน หรือเสา

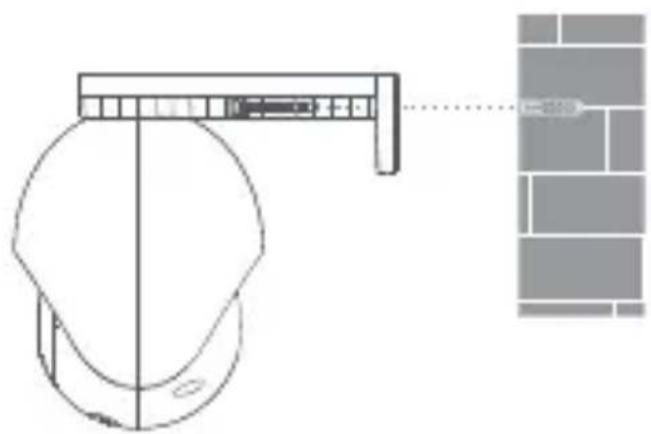

- การติดตั้งกับผนัง

1. แปะสติกเกอร์ระบุตําแหน่งในจุดที่ต้องการ ติดตั้งบนผนัง เจะาะรูสองรูในตําแหน่งที่ระบุไว้ บน สติกเกอร์ รูเจาะควรมีเส้นผ่านศูนย์กลาง ประมาณ 6.0 มม. และลึกประมาณ 30 มม.

1. สอดหัวนื้อตายพลาสติกสองหัวเข้าไปใน ผนัง ติดแผ่นรองฐานที่ผนัง สอดตะปุควง เข้าไปในหัวนื้อตาลสติกเพื่อยัดแผ่นรอง ฐาน

หมายเหตุ: ควรแขวนผลิตภัณฑ์ในแนวนอน หลังทำการติดตั้ง (ดูด้านล่าง)

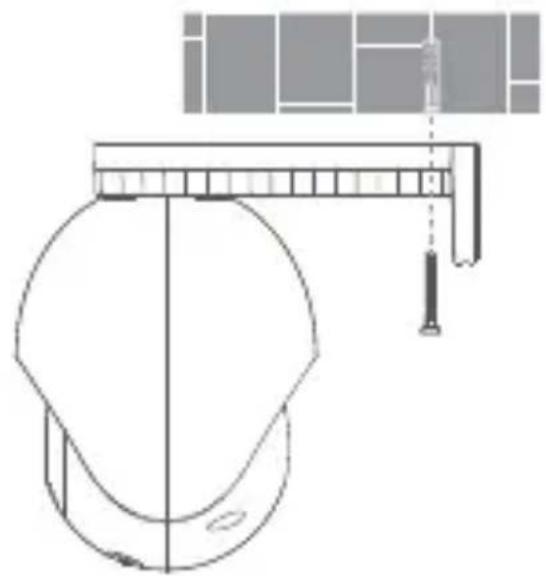

- การติดตั้งกับเพดาน

1. แปะสติกเกอร์ระบุตําแหน่งในจุดที่ต้องการติดตั้งบนเพดาน เเจาะรูสองรูในตําแหน่งที่ระบุไว้ บนสติกเกอร์ รูเจาะควรมีเส้นผ่านศูนย์กลางประมาณ 6.0 มม. และลึกประมาณ 30 มม.

1. สอดหัวนื้อตายยาพลาสติกสองหัวเข้าไปในเพดาน ติดแผ่นรองฐานทีเพดาน สอดตะปุควง เข้าไปในหัวนื้อต พลาสติกเพื่อยัดแผ่นรองฐาน หมายเหตุ: ควรแขวนผลิตภัณฑ์ในแนวนอนหลัง ทำการติดตั้ง (ดูด้านล่าง)

หมายเหตุ: ควรแขวนผลิตภัณฑ์ในแนวนอนหลังทำการติดตั้ง (ดูด้านล่าง)

หมายเหตุเกียวกับการติดตั้งกับผนัง:

1. ผนังที่ใช่ติดตั้งอุปกรณ์ควรรับนําหนักได้อย่างน้อย 3 เท่าของนําหนักอุปกรณ์
2. เพื่อหลีกเลียงไม่ให้เกิดความเสียหายหรือการบาดเจ็บอุปกรณ์ต้องยืดติดกับพื้นหรือผนังอย่างแน่นหนาและปลอดภัยตามที่ระบุไว้ในคู่มือการติดตั้ง

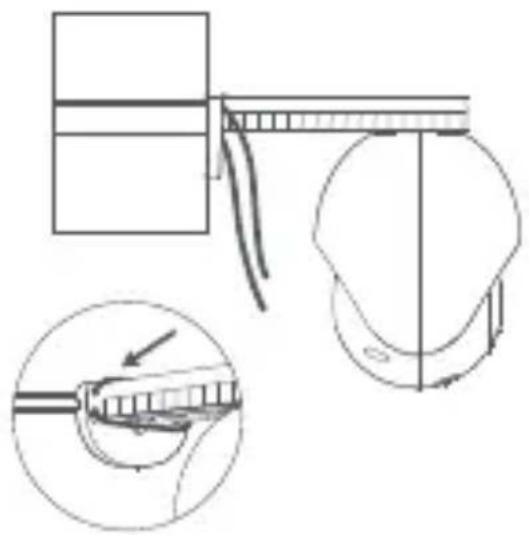

- ชุดกันน้ำ

กล้องมีพอร์ต LAN และพอร์ตจ่ายไฟ ต้องมีการกันนําสำหรับทั้งสองพอร์ต หมายเหตุ: Storageกันนําของกล้องสามารถป้องกันการซืมของนําและนําฝนได่ตรงจุด อินเตอร์เฟสเครือข่าย การรับประกันไม่ครอบคลุมความเสียหายที่เกิดจากการติดตั้ง ไม่ถูกต้อง โปรดปฏิบัติตามข้นตอน

การใช้ของกันน้ำกับพอร์ต LAN

ข้อมูลพื้นฐาน

ชื่อผลิตภัณฑ์: IMILAB EC6 Pro

ขนาด: 161 × 105 × 150 mm

เลขรุ่น: CMSXJ120A

น้ำหนักสุทธิ: 532g

ไฟเข้า: 12V=1A

การเข้ารหัสวิติโอ: H.265

การเข้ารหัสวิตีโอ: H.265

ความละเอียดภาพ: 3840*2160

พื้นที่จัดเก็บ: การ็ด MicroSD (สูงสุด 256 GB)

อุณหภูมิการใช้งาน: -30℃\~ 60℃

FCC ID: 2APA9-CMSXJ120A

การเชื่อมต่อไร้สาย: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4 กำลังไฟฟ้าขายออกสูงสุดของ Wi-Fi:

2400-2483.5 MHz, <20 dBm

5150-5350 MHz, <20 dBm

5470-5725 MHz, <20 dBm

5725-5850 MHz, <14 dBm

กำลังไฟฟ้าขายออกสูงสุดของบลทูธ: 2402-2480 MHz, <10 dBm

ข้อควรระวัง

• อุณหภูมิสำหรับใช้งานอุปกรณ์นื้อยู่ระหว่าง -30°C ถึง 60°C ห้ามใช้อุปกรณ์เมื่ออุณหภูมิสูง หรือた่าเกินไป
• เพื่อการทำงานที่ดียิ่งขิน เลียงวางกล้องบริเวณด้านหน้า ถัดจาก หรือบนพื้นผิวกระจก กำแพงสียาว หรือพื้นผิวสะท้อนแสงอื่นๆ เพราคาอาจทำให้การบันทึกภาพมีแสงในฉากหน้าและฉากหลังไม่เท่ากัน หรือเปิดรับแสงมากเกินไป
• โปรดตรวจสอบให้แน่ใจว่าอุปกรณ์อยู่ในพื้นที่ทีมีสัญญาณ Wi-Fi ครอบคลุม วางกล้องในจุดทีมีสัญญาณ Wi-Fi แรง
• พยายามเลี้ยงวางอุปกรณ์ไกลักับวัตถุโลหะ เตาไมโครเวฟ หรือวัตถุอื่นที่อาจก่อให้เกิดการ รบกวนสัญญาณ
• อุปกรณ์ชนิดนี้จำเป็นต้องมีระยะห่างระหว่างเสาอากาศกับตัวของผู้ใช้งานอย่าง น้อย 20 ชม. ภายใต้สภาพการใช้งานปกติ

ผลิตภัณฑ์ทั้งหมดที่มีสัญลักษณ์นีเป็นขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ (WEEE ตามคำสั่งที่ 2012/19/EU) ซึงไม่ควรแปนกับขยะในครัวเรือนที่ไม่ได้จำแนก คุณ ควรปกป้องสุขภาพของมนุษย์และสึงแวดล้อมด้วยการส่งขยะอุปกรณ์ของคุณไปยัง จุดรวบรวมที่กำหนดไว้เพื่อการรีใชเคิลยยะอุปกรณ์ไฟฟ้าและยะอิเล็กทรอนิกส์ ซึงได้รับการแต่งตั้งจากรัฐบาลหรือหน่วยงานท้องถีน การกำจัดและการรีใชเคิลที่ถูกต้องจะช่วยป้องกันผลทางลบทีตามมาซึ่งอาจเกิดขืนได้ต่อสึงแวดล้อมและสุขภาพของมนุษย์ โปรดติดต่อผู้ติดตั้งหรือหน่วยงานท้องถีนสำหรับข้อมูลเพิ่มเติมเกียวกับตำแหน่งที่ตั้ง เช่นเดียวกับข้อกำหนดและเงื่อนไขของจุดเก็บนั่นๆ

คำประกาศความสอดคล้องของสหรภาพยุโรป

Shanghai Imilab Technology Co., Ltd. ขอยืนยันว่าอุปกรณีวิทยุประเภท IMILAB EC6 Pro เป็นไปตามคำสั่งที่ 2014/53/EU ประกาศฉบับเต็มของคำ ประกาศความสอดคล้องของสหภาพยูโรปจะอยู่ในที่อยู่ทางอินเทอร์เน็ตต่อไปนี้:

สำหรับคู่มืออิเล็กทรอนิกส้อย่างละเอียด โปรดไปที่

https://www.imilabglobal.com/pages/user-manual

ผู้ผลิต: Dong Guan City GangQi Electronic Co., Ltd, Shenzhen AMC Technology Co., Ltd

ตัวระบุรุ่น: GQ12-120100-CG, AD-0121200100EU-6

แรงดันไฟฟ้ายาเข้า:100-240Vac

ความถี AC าเข้า: 50/60 Hz

แรงดันไฟฟ้าขายออก: 12 V

กระแสไฟฟ้า你应该: 1 A

กำลังไฟขออก: 12 W

ประสิทธิภาพการทำงานโดยเฉลี่ย:≥82.96%

ประสิทธิภาพที่โหลดตํา (10%): >73%

การใช้พลังงานเมื่อไม่มีโหลด: < 0.1 W

ข้อจำกัดในย่านความถี่ 5 GHz:

ตามมาตรา 10 (10) ของคำสั่งที่ 2014/53/EU บรรจุภัณฑ์แสดงให้เห็นว่าอุปกรณ์วิทยุนี้จะอยู่ภายใต้ขอจำกัดบางประการเมื่อวางตลาดในเบลเยี่ยม (BE) บุลแกเรีย (BG), สาธารณรัฐเช็ก (CZ), เดนมารก (DK), เยอรมนี (DE), เอสโตเนีย (EE), ไอรแลนด (IE), กรีซ (EL), สเปน (ES), ฝรั่งเศส (FR), โครเอเซีย (HR), อิตาลี ( IT), ไซปรัส (CY), ลัตเวีย (LV), ลิทัวเนีย (LT), ลักเซมเบิรก (LU), อังการี (HU), มอลตา (MT), เนเธอรแลนด (NL), ออสเตรีย (AT), โปแลนด์ (PL), โปรตุเกส ( PT), โรมาเนียู (RO), สโลวีเนียู (SI), สโลวาเกียู (SK), พื้นแลนด์ (FI), สวีเดน (SE), ตุรกิ (TR), นอรเวย (NO), สวิตเซอรแลนด์ (CH), ไอซแลนด์ (IS), ลิกเตนสไตน ( LI ) และไอรแลนด์เหนือ (NI)

ฟังก์ชัน WLAN สำหรับอุปกรณีถูกจํากัดให้ใช้ภายในอาคารเฉพาะเมื่อกำงานในช่วง ความถี่ 5150-5250/5250-5350 MHz

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT	NL AT
	CZ EL	PL PT RO	SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)
