MANUAL DE USUARIO EC6 Pro IMILAB

Introducción al producto

- Contenido de la caja

Adaptador de corriente IMILAB EC6 Pro

Paquete de montaje en pared

Adhesivo para montaje

Kit de protección contra el agua

Manual del usuario

Pegatina de precaución

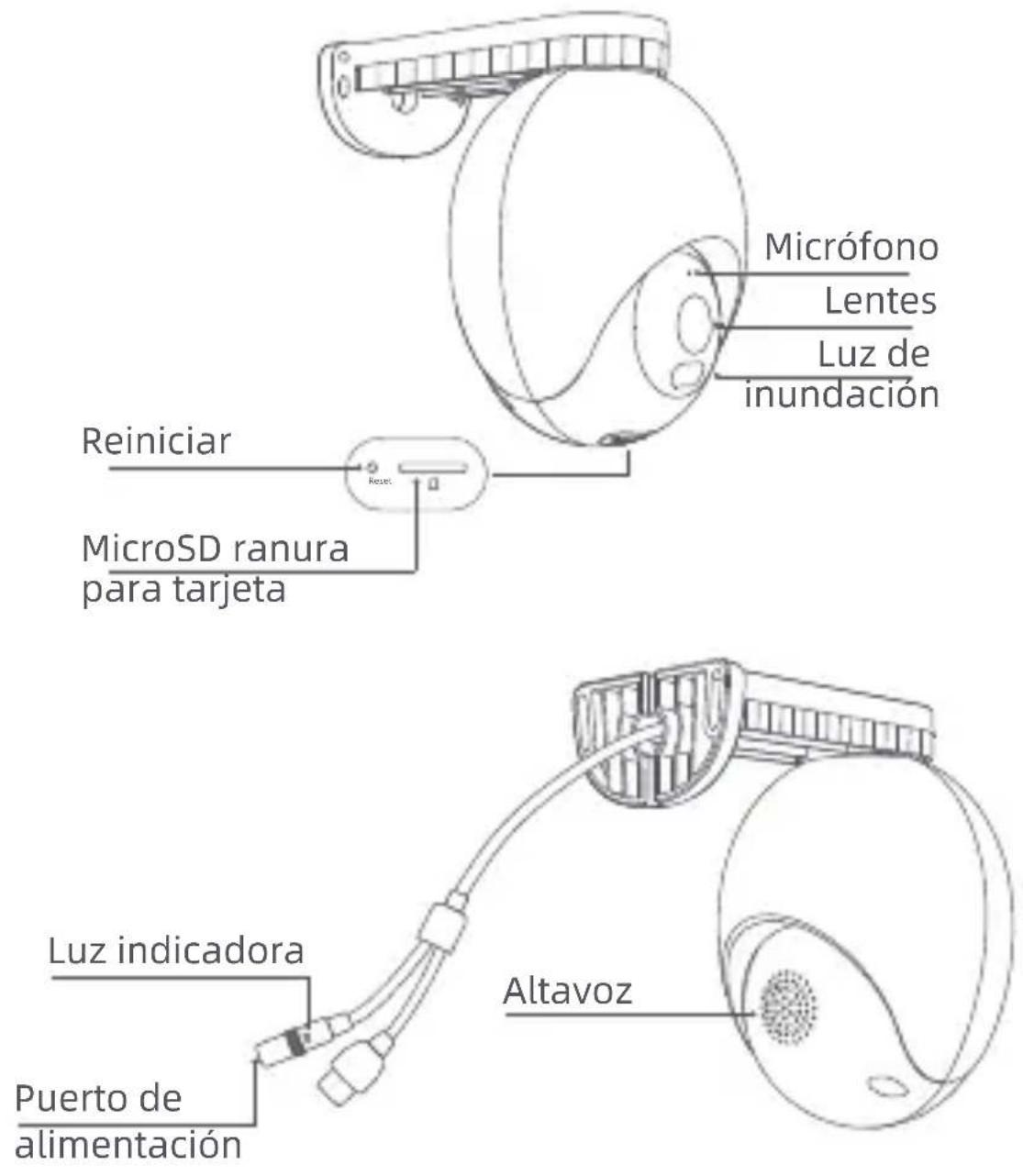

• Imagen del producto


Micrófono Lentes Luz de inundación Reiniciar MicroSD ranura para tarjeta Luz indicadora Puerto de alimentación Altavoz

Conectar a fuente de alimentación

- Encendido

Inserte el cable de alimentación en el puerto de alimentación de la cámara.

Nota: No gire la cápsula de la cámara para forzarla a girar después de encenderla. Si el posicionamiento del objetivo es impreciso, calíbrelo con la aplicación de Xiaomi Home.

- Luz indicadora

Verde fijo: Conexión satisfactoria/estado normal

Verde parpadeante: Esperando conexión/excepción de red

Conexión de una grabadora de vídeo en red (NVR, por sus siglas en inglés)

Este producto es compatible con el protocolo onvif y se puede conectar a las principales marcas de grabadoras de vídeo en red compatibles con onvif.

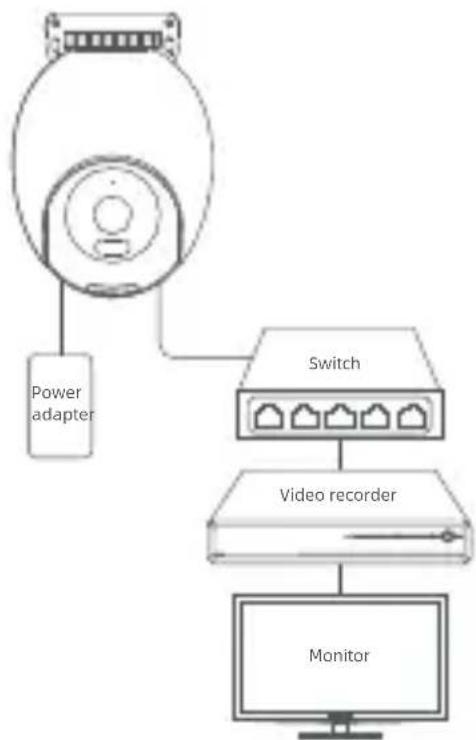

- Conexión de grabadora de vídeo en red

La cámara se puede conectar y utilizar como se ilustra iniciando sesión en la interfaz web usando Internet Explorer y configurando una contraseña en la misma LAN.

- Inicio de sesión en la interfaz web

Nota: Asegúrese de que su ordenador y dispositivo estén en la misma LAN y en el mismo segmento de red. En caso de que no pueda ingresar a la interfaz web del dispositivo o haya olvidado su contraseña, etc., restaure el dispositivo a la configuración de fábrica y luego vuelva a usarlo.

Paso 1: Abra el navegador IE, introduzca la dirección IP y el sufijo del dispositivo en la barra de direcciones, p.e., https://192.168.X.X:54333 y presione la tecla [ENTER].

Paso 2: Escriba la contraseña y vuelva a hacer clic en Inicio de sesión.

Para obtener más información sobre la guía de conexión de NVR, consulte: https://www.imilabglobal.com/pages/user-manual

Conectando a la aplicación Xiaomi Home

1. Escanee el código QR para descargar e instalar la aplicación Xiaomi APP, regístrese e ingrese con su usuario.
2. Vincule la conexión. Al conectar, asegúrese de que la red funciona correctamente y de que la cámara se enciende con normalidad, la luz indicadora parpadeando en verde. Cuando la conexión se realiza correctamente, el indicador luminoso pasa a verde fijo.

Abra la aplicación Xiaomi Home y pulse el «+» en la esquina superior derecha

2624137842 * Smart home - 900 -25° +100mm +1.45 126 Pcs Add device Scan Manual controls Automation

Seleccione "Escanear" y escanee el código QR del cuerpo de la cámara. Siga las instrucciones paso a paso para añadir el dispositivo

- Restableciendo a los ajustes de fábrica

Utilice un alfiler para presionar y mantener presionado el orificio de reinicio durante unos 7 segundos hasta que la luz indicadora parpadee en verde y la cámara restaure los ajustes de fábrica correctamente, a continuación, vuelva a conectarse a la aplicación Xiaomi Home.

Nota: La restauración de los ajustes de fábrica no borrará el contenido de la tarjeta MicroSD.

Instalación del dispositivo

• Instalación de la tarjeta microSD

Asegúrese de que la cámara esté desconectada de la fuente de alimentación. Retire el estuche protector y exponga la ranura para tarjeta MicroSD. Inserte la tarjeta microSD en la ranura de la tarjeta según la dirección mostrada.

1. La tarjeta SD debe comprarse por separado. La cámara puede utilizarse sin tarjeta SD.
2. Al insertar o quitar la tarjeta microSD, desconecte la cámara de la fuente de alimentación. Utilice una tarjeta MicroSD de un fabricante acreditado (de hasta 256GB). La velocidad de lectura y escritura recomendada de la tarjeta MicroSD es al menos U1/Clase 10.
3. Tras instalar la tarjeta MicroSD o reiniciar el dispositivo, cierre bien la cubierta impermeable antes de utilizarlo.

- Preguntas frecuentes

Escanee el código QR para consulte las preguntas frecuentes.

• Instalación del dispositivo

El dispositivo puede montarse en paredes, techos o postes.

- Montaje en pared

1. Pegue el adhesivo de posicionamiento para montaje en la ubicación de instalación deseada de la pared. Taladre dos orificios en las posiciones indicadas en el adhesivo. El diámetro de perforación debe ser de unos 6.0 mm con una profundidad de unos 30 mm.

2. Inserte dos tacos de expansión de plástico en la pared. Coloque la placa base en la pared. Fije la placa base insertando los tornillos en las tuercas de expansión.

Nota: El producto debe colgarse horizontalmente después de la instalación (véase más abajo).

1. Pegue el adhesivo de posicionamiento para montaje en la ubicación de instalación deseada del techo. Taladre dos orificios en las posiciones indicadas en el adhesivo. El diámetro de perforación debe ser de unos 6.0 mm con una profundidad de unos 30 mm.

2. Inserte dos tacos de expansión de plástico en la pared. Coloque la placa base en el techo. Fije la placa base insertando los tornillos en las tuercas de expansión.

Nota: El producto debe colgarse horizontalmente después de la instalación (véase más abajo).

• Montaje en soporte

Nota: El producto debe colgarse horizontalmente después de la instalación (véase más abajo).

Notas sobre el montaje en pared:

1. La pared en la que se monte el dispositivo debe tener una capacidad de carga de al menos 3 veces el peso del dispositivo.
2. Para evitar daños o lesiones, el dispositivo debe fijarse de forma segura al suelo/pared como se especifica en las instrucciones de instalación.

- Kit de protección contra el agua

La cámara dispone de un puerto LAN y un puerto de alimentación. La impermeabilización debe realizarse en estos dos puertos.

Nota: La funda impermeable de la cámara puede evitar eficazmente la lluvia y las filtraciones de agua en la ubicación de la interfaz de red. La garantía no cubre ningún daño causado por una instalación incorrecta. Siga las instrucciones.

Usar una funda impermeable en el puerto LAN

Parámetros básicos

Nombre del producto: IMILAB EC6 Pro

Dimensions: 161 × 105 × 150 mm

Modelo: CMSXJ120A

FCC ID: 2APA9-CMSXJ120A

Temperatura de funcionamiento: -30°C\~ 60°C

Almacenamiento: MicroSD Tarjeta (hasta 256 GB)

Peso neto: 532g

Entrada de energía: 12V —1A

Codificación de vídeo: H.265

Resolución: 3840*2160

Conectividad inalámbrica: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4

Potencia máxima de salida Wi-Fi:

2400-2483,5 MHz, <20 dBm

5150-5350 MHz, <20 dBm

5470-5725 MHz, <20 dBm

5725-5850 MHz, <14 dBm

Potencia máxima de salida Bluetooth: 2402-2480 MHz, <10 dBm

Precautions

• La temperatura de funcionamiento del aparato es de -30^ a 60^ . No utilice el aparato cuando la temperatura sea demasiado alta o demasiado baja.
• Para obtener mejores resultados, evite colocar la cámara cerca o frente a una superficie de vidrio, una pared de color blanco u otras superficies reflectantes, ya que esto puede hacer que la grabación tenga una iluminación desigual entre el primer plano y el fondo o que quede sobreexpuesta.
• Asegúrese de que el dispositivo esté dentro de una señal Wi-Fi. Colóquelo en una ubicación con una buena intensidad de señal Wi-Fi.
• Trate de evitar colocar el dispositivo cerca de un objeto metálico, un horno microondas u otros objetos que puedan causar interferencias en la señal.
• En condiciones normales de uso, este equipo debe mantenerse a una distancia de, al menos, 20 cm entre la antena y el cuerpo del usuario.

Información sobre RAEE

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/UE) que no deben mezclarse con residuos domésticos sin clasificar. En su lugar, debe proteger la salud humana y el medio ambiente entregando sus equipos de desecho a un punto de recogida para el reciclaje de residuos de equipos eléctricos y electrónicos, designado por el gobierno o las autoridades locales. La eliminación y el reciclado correctos ayudarán a evitar posibles consecuencias negativas para el medio ambiente y la salud humana. Póngase en contacto con el instalador o con las autoridades locales para obtener más información sobre la ubicación y las condiciones de dichos puntos de recogida.

Declaración de conformidad de la UE

Por la presente, Shanghai Imilab Technology Co. Ltd. declara que el tipo de equipo radioeléctrico Cámara de seguridad para exterior Cámara de seguridad para exterior IMILAB EC6 Pro cumple con la Directiva 2014/53/UE. Encontrará el texto completo de la declaración de conformidad de la UE en esta dirección de Internet: https://www.imilabglobal.com/pages/eu-declaration-of-conformity

Para un manual electrónico detallado, vaya a https://www.imilabglobal.com/pages/user-manual

Especificaciones del adaptador externo de CA

Fabricante: Dong Guan City GangQi Electronic Co., Ltd, Shenzhen AMC Technology Co., Ltd

Identificador de modelo: GQ12-120100-CG, AD-0121200100EU-6

Voltaje de entrada: 100-240 Vac

Frecuencia de entrada de CA: 50/60 Hz

Voltaje de salida: 12 V

Corriente de salida: 1 A

Potencia de salida: 12 W

Eficiencia activa media: ≥ 82,96%

Eficiencia a baja carga (10 %): >73%

Consumo de energía sin carga: < 0,1 W

Restricciones para la banda 5 GHz:

Según el artículo 10 (10) de la Directiva 2014/53/UE, el empaque muestra que este equipo de radio estará sujeto a algunas restricciones cuando se lo lleve al mercado en Bélgica (BE), Bulgaria (BG), República Checa (CZ), Dinamarca (DK), Alemania (DE), Estonia (EE), Irlanda (IE), Grecia (EL), España (ES), Francia (FR), Croacia (HR), Italia (IT), Chipre (CY), Letonia (LV), Lituania (LT),

Luxemburgo (LU), Hungría (HU), Malta (MT), Países Bajos (NL), Austria (AT), Polonia (PL), Portugal (PT), Rumania (RO), Eslovenia (SI), Eslovaquia (SK), Finlandia (FI), Suecia (SE), Turquía (TR), Noruega (NO), Suiza (CH), Islandia (IS), Liechtenstein (LI) e Irlanda del Norte (NI).

La función WLAN de este dispositivo está restringida a uso solo en interiores si se utiliza en el rango de frecuencia 5150-5250/5250-5350 MHz.

	BE EE	HR IT CY	LV LT
	BG IE	LU HU MT	NL AT
	CZ EL	PL PT RO	SI SK
	DK ES	FI SE			DE	FR LI
	NO IS	CH TR			UK(NI)

Autocolante de aviso
