MANUAL DE USUARIO EC5 IMILAB

- Contenido de la caja

Paquete de montaje en pared Adhesivos de posicionamiento para montaje en pared/techo
Manual del usuario

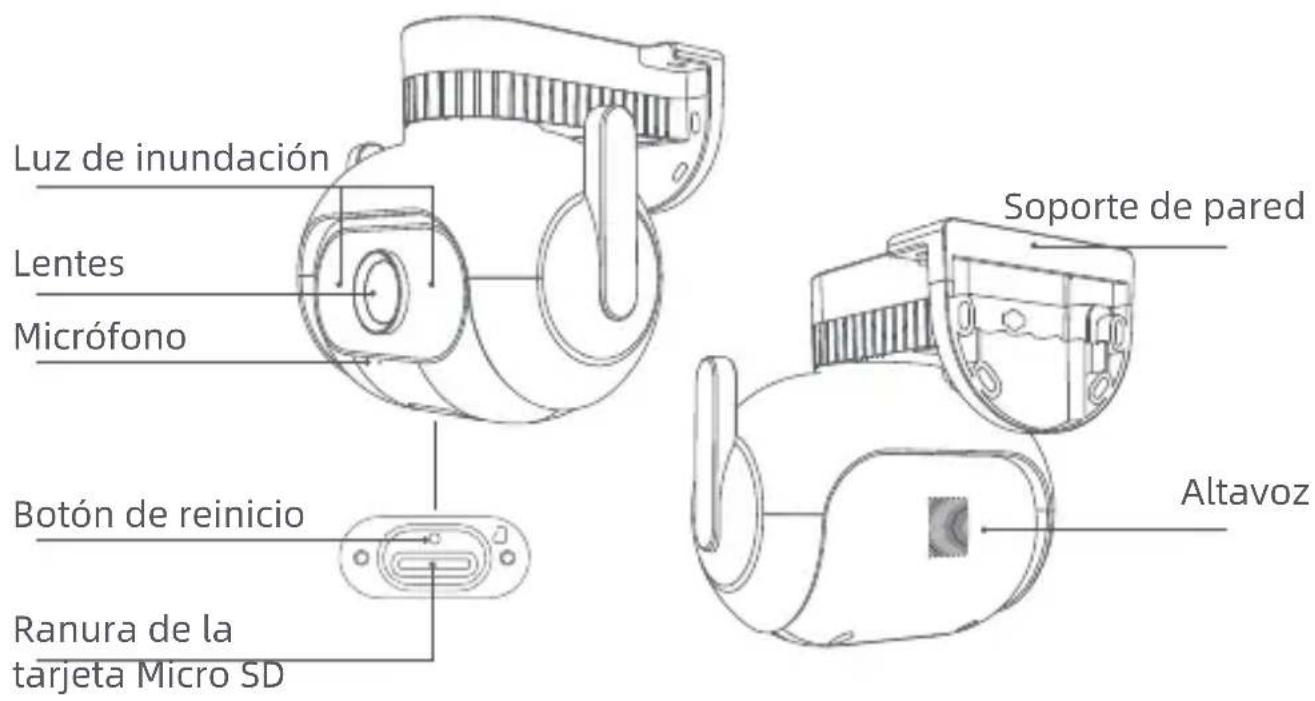

- Imagen del producto

Luz de inundación Lentes Micrófono Botón de reinicio Ranura de la tarjeta Micro SD Soporte de pared Altavoz

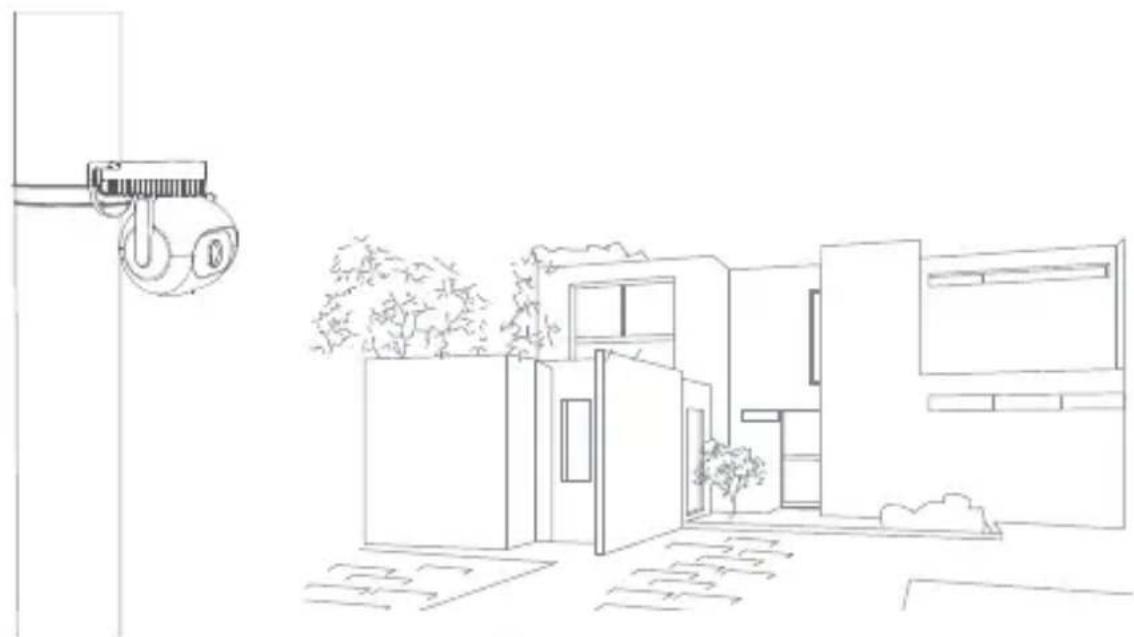

El dispositivo se puede montar en la pared, en el techo o fijado en un soporte.

- Montaje en pared

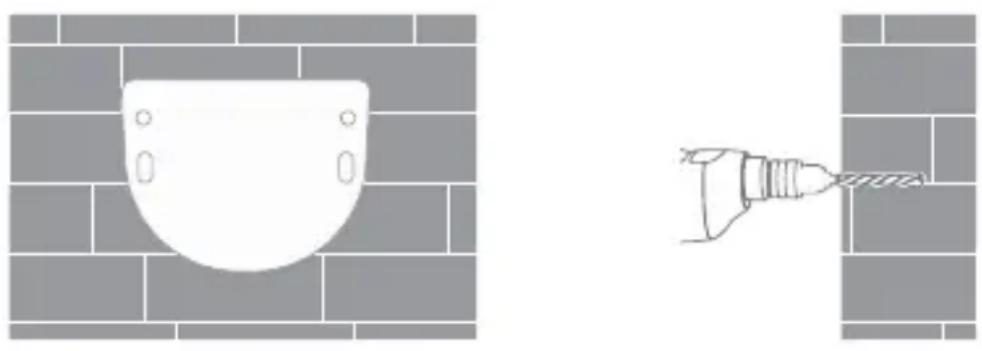

1. Pegue el adhesivo de posicionamiento para montaje en la ubicación de instalación deseada de la pared. Taladre dos orificios en las posiciones indicadas en el adhesivo. Diámetro de perforación de alrededor de 6,0 mm; profundidad de perforación de alrededor de 30 mm.

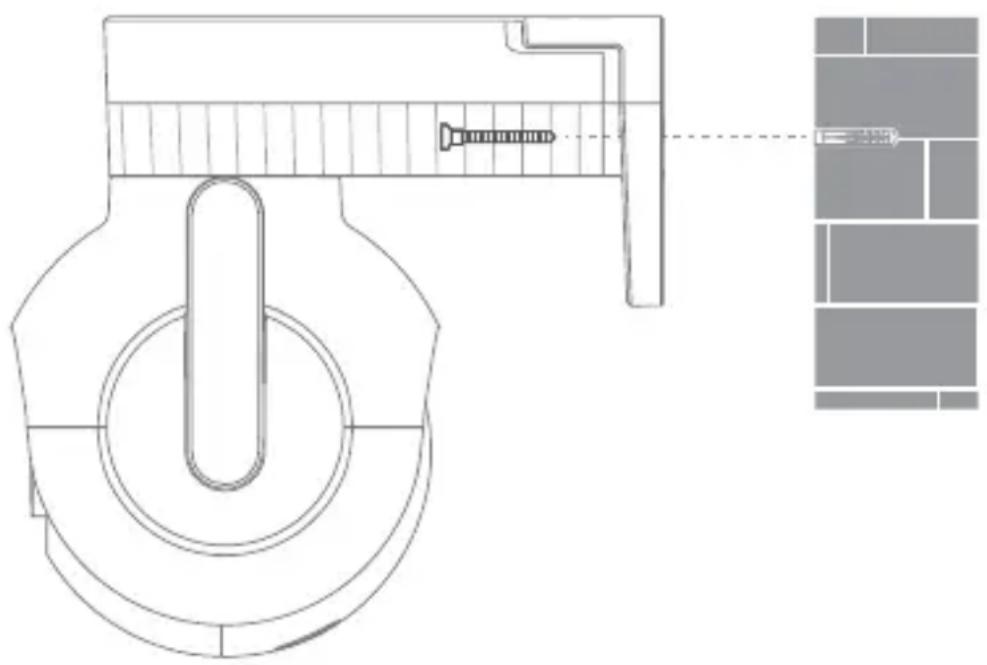

1. Inserte dos tacos de expansión de plástico en la pared. Coloque la placa base en la pared. Fije la placa base insertando los tornillos en las tuercas de expansión.

1. Pegue el adhesivo de posicionamiento para montaje en la ubicación de instalación deseada del techo. Taladre dos orificios en las posiciones indicadas en el adhesivo. Diámetro de perforación de alrededor de 6,0 mm; profundidad de perforación de alrededor de 30 mm.

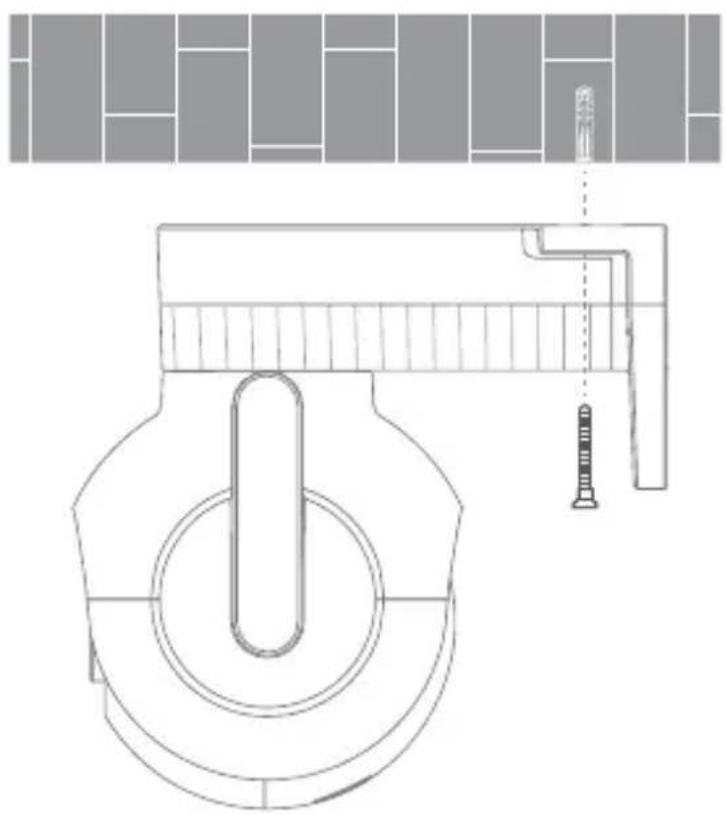

1. Inserte dos tacos de expansión de plástico en la pared. Coloque la placa base en el techo. Fije la placa base insertando los tornillos en las tuercas de expansión.

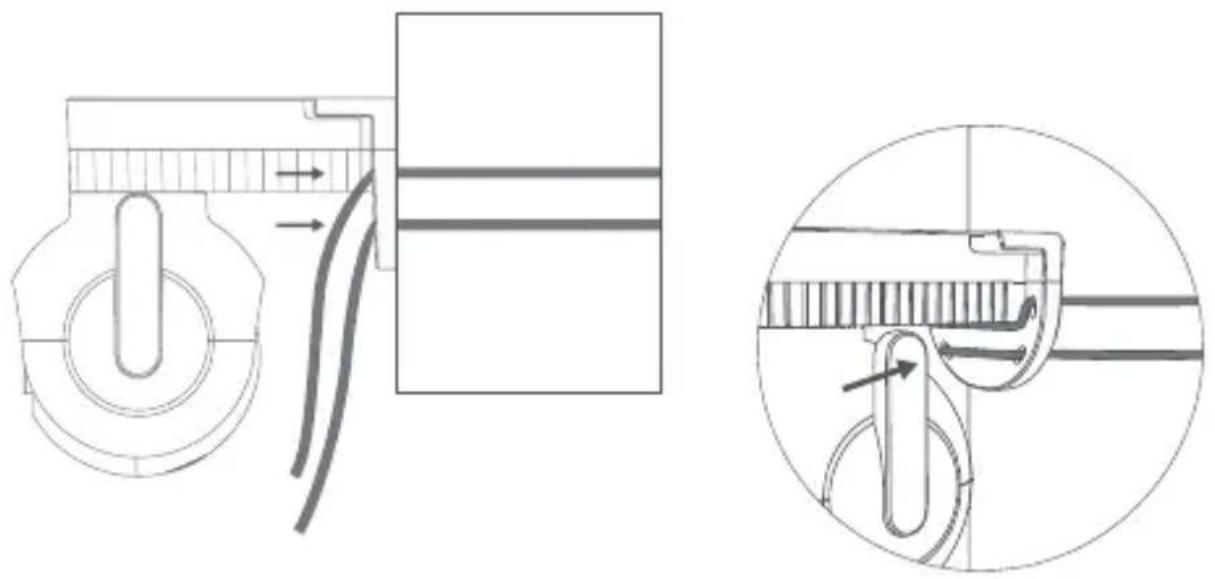

• Montaje en soporte

Conexión del dispositivo

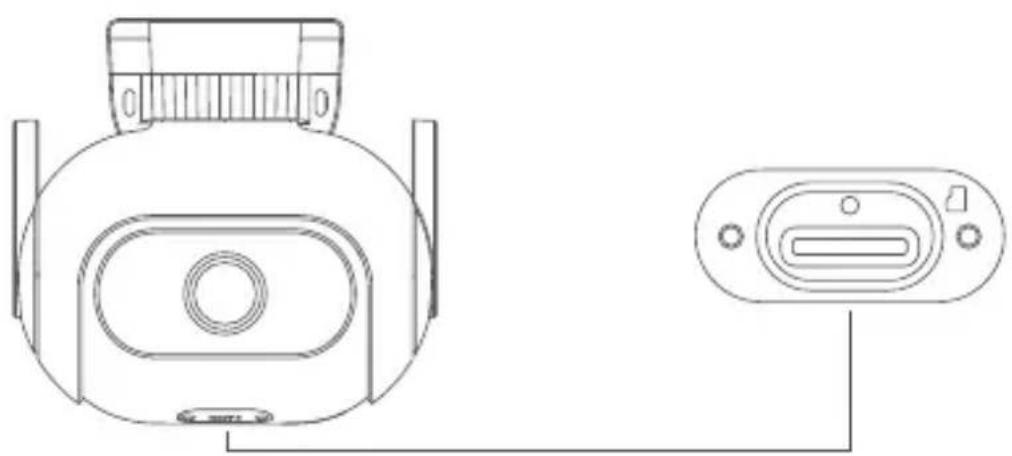

- Encienda la cámara

Inserte el cable de alimentación en el puerto de alimentación de la cámara. Conecte el otro extremo del cable de alimentación a una fuente de alimentación.

- Inserte una tarjeta Micro SD.

Asegúrese de que la cámara esté desconectada de la fuente de alimentación. Utilice un destornillador para quitar la protección y exponer la ranura de la tarjeta micro SD.

Los puntos de contacto de la tarjeta micro SD deben estar orientados hacia abajo. Inserte la tarjeta micro SD en la ranura.

Al insertar o quitar la tarjeta micro SD, desconecte la cámara de la fuente de alimentación. Utilice una tarjeta micro SD de un fabricante acreditado (de hasta 256GB). La velocidad de lectura y escritura recomendada de la tarjeta micro SD es al menos U1/Clase 10.

- Restableciendo a los ajustes de fábrica

Presione y mantenga presionado el botón de restablecimiento para restablecer a los ajustes de fábrica. El contenido de la tarjeta micro SD no se eliminará.

Conexión a la aplicación Mi Home

Este producto funciona con Mi Home y se puede controlar utilizando la aplicación Mi Home.

Escanee el código QR para descargar e instalar la aplicación Mi Home. En el caso de que ya tenga instalada la aplicación Mi Home, se le dirigirá a la página de conexión del dispositivo. También puede buscar "Mi Home" en una tienda de aplicaciones para descargar e instalar la aplicación Mi Home. Abra la aplicación Mi Home. Pulse "+" en la esquina superior derecha y siga las instrucciones de la pantalla para añadir el dispositivo.

Nota: El funcionamiento puede variar debido a una actualización de la aplicación Mi Home. Siga las instrucciones de la pantalla de la aplicación Mi Home.

"funciona con mijia" significa que el producto de este documento está diseñado para conectarse e interactuar con la aplicación Mi Home o Mi Al. Tenga en cuenta que el producto en este documento está certificado solo para la interacción de la aplicación. Xiaomi y Mijia no serán responsables de los estándares de fabricación, seguridad y regulación del producto o de la supervisión de la calidad.

Resolución: 2304 x 1296

Temperatura de funcionamiento: -30 °C \~ 60 °C

Conectividad inalámbrica: Wi-Fi IEEE 802,11 b/g/n 2,4GHz

Dimensiones: 139 x 128 x 135 mm

Peso neto: 630 g

Ángulo de visión: 95°

Diafragma: F2.1

Índice de protección IP: IP66

FCC ID: 2APA9-CMSXJ55A

El sensor de luz puede encender el modo de visión nocturna del dispositivo de manera automática, a través de IR-CUT en función de las variaciones lumínicas del entorno. La luz de exposición de alta potencia incorporada puede presentar imágenes en color incluso en la oscuridad.

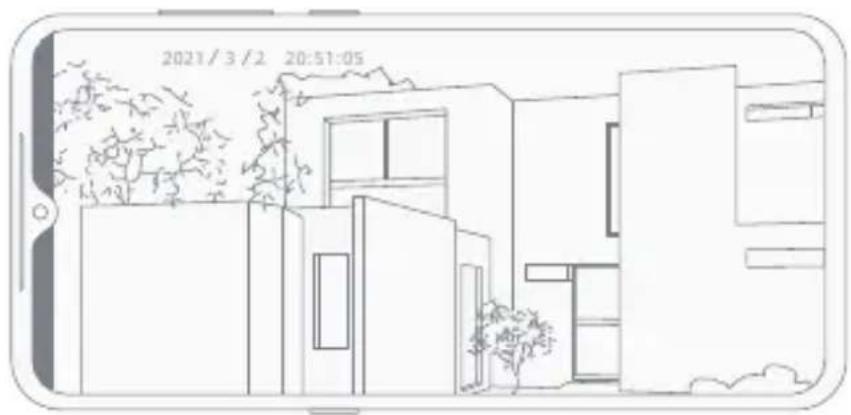

Ejemplo del efecto de visión nocturna

Reproducción de vídeo

Los vídeo antiguos se pueden ver cuando se inserta una tarjeta micro SD en la IMILAB EC5 Floodlight Camera. Después de insertar una tarjeta micro SD y de encender el dispositivo, la cámara comenzará a grabar automáticamente.

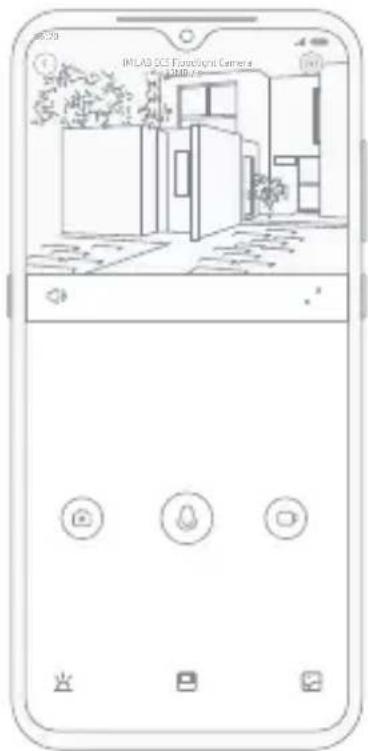

Para entrar en la página de reproducción de vídeo, en la interfaz de control para IMILAB EC5 Floodlight Camera de la aplicación Mi Home, toque el botón de reproducción. También puede ver una grabación seleccionando un periodo de tiempo.

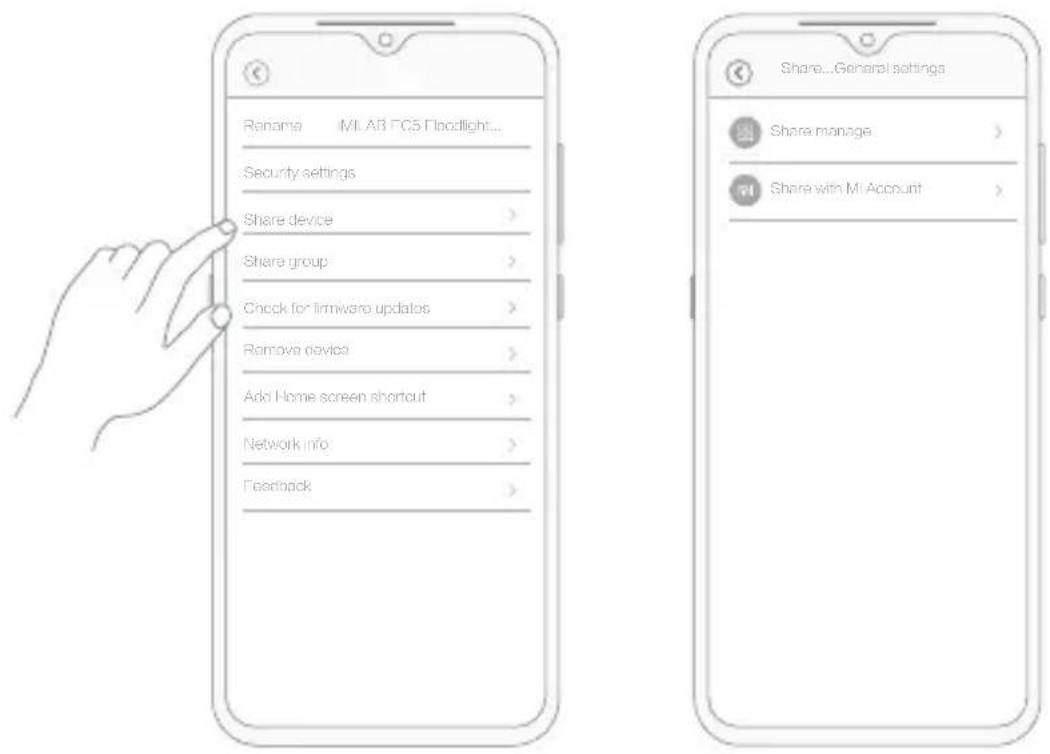

En la interfaz de control de IMILAB EC5 Floodlight Camera de la aplicación Mi Home, puede configurar el dispositivo como dispositivo compartido en el menú de configuración e invitar a otros para que vean las grabaciones. Los usuarios deben descargar la aplicación Mi Home e iniciar sesión en una cuenta Xiaomi para ver las grabaciones del dispositivo compartido.

Los ilustraciones son solo para referencia. Las páginas pueden variar en función de la versión de la aplicación Mi Home y del sistema operativo del teléfono móvil.

La función de seguridad para el hogar se puede encender/apagar en la interfaz de control para IMILAB EC5 Floodlight Camera de la aplicación Mi Home.

El dispositivo puede detectar y grabar movimientos dentro del ángulo de visión y enviar esta grabación al cliente. Los usuarios pueden configurar el tiempo de vigilancia, la sensibilidad y el intervalo de alerta, etc.

Los ilustraciones son solo para referencia. Las páginas pueden variar en función de la versión de la aplicación Mi Home y del sistema operativo del teléfono móvil.

• La temperatura de funcionamiento del dispositivo es de -30 °C a 60 °C. No utilice el dispositivo cuando la temperatura del mismo sea demasiado alta o demasiado baja.
• Para obtener mejores resultados, evite colocar la cámara cerca o frente a una superficie de vidrio, una pared de color blanco u otras superficies reflectantes, ya que esto puede hacer que la grabación tenga una iluminación desigual entre el primer plano y el fondo o que quede sobreexpuesta.
• Asegúrese de que el dispositivo esté dentro de una señal Wi-Fi.
• Colóquelo en una ubicación con una buena intensidad de señal Wi-Fi. Place it at a location with good Wi-Fi signal strength.
• Trate de evitar colocar el dispositivo cerca de un objeto metálico, un horno microondas u otros objetos que puedan causar interferencias en la señal.

FCC Declaración

Los cambios o modificaciones no aprobados expresamente por la parte responsable de su cumplimiento podrían anular la autoridad del usuario para utilizar el equipo. Este dispositivo cumple con la Parte 15 de las Normas de la FCC.

La operación está sujeta a las siguientes dos condiciones:

(1) Este dispositivo no podrá causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que podrán causar un funcionamiento no deseado.

Nota: este equipo ha sido probado y cumple con los límites para el dispositivo digital de Clase B, de conformidad con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales para una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se

instala y utiliza según las instrucciones, puede causar interferencias perjudiciales para las comunicaciones por radio.

Sin embargo, no se puede garantizar que no se produzcan interferencias en alguna instalación en concreto. Si este equipo causa interferencias perjudiciales para la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia tomando una o más de las siguientes medidas:

-Reoriente o cambie la ubicación de la antena receptora.
-Aumente la separación entre el equipo y el receptor.
-Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor.
-Consulte con el distribuidor o con el técnico de radio / TV experimentado para obtener la ayuda.

Declaración de la FCC de 20 cm: Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este equipo debe ser instalado y utilizado con una distancia mínima de 20cm entre el radiador y su cuerpo. Este transmisor no debe situarse ni ser utilizado junto a ninguna otra antena o transmisor.

Información sobre reciclaje y eliminación de RAEE

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (WEEE según la directiva 2012/19/UE) y no deben mezclarse con residuos domésticos sin clasificar. En su lugar, debe proteger la salud humana y el medio ambiente depositando sus residuos de aparatos en un punto de recolección designado para el reciclaje de equipos eléctricos y electrónicos de desecho, designado por el gobierno o las autoridades locales. La eliminación y el reciclado correctos ayudarán a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana. Para obtener más información sobre la

ubicación, así como los términos y condiciones de dichos puntos de recolección, póngase en contacto con el instalador o las autoridades locales.

Declaraciones sobre los adaptadores

Por la presente, Shanghai Imilab Technology Co., Ltd. declara que el tipo de equipo de radio IMILAB EC5 Floodlight Camera cumple con la Directiva 2014/53/EU.

El texto completo de la Declaración de Conformidad de la UE está disponible en la siguiente dirección de Internet: https://www.imilabglobal.com/pages/eu-declaration-of-conformity

CE
