MANUALE UTENTE EC5 IMILAB

- Elenco dei pacchetti

IMILAB EC5 Floodlight Camera Adattatore di alimentazione

Pacchetto di montaggio a parete

Adesivi di posizionamento per montaggio a parete/soffitto

Manuale utente

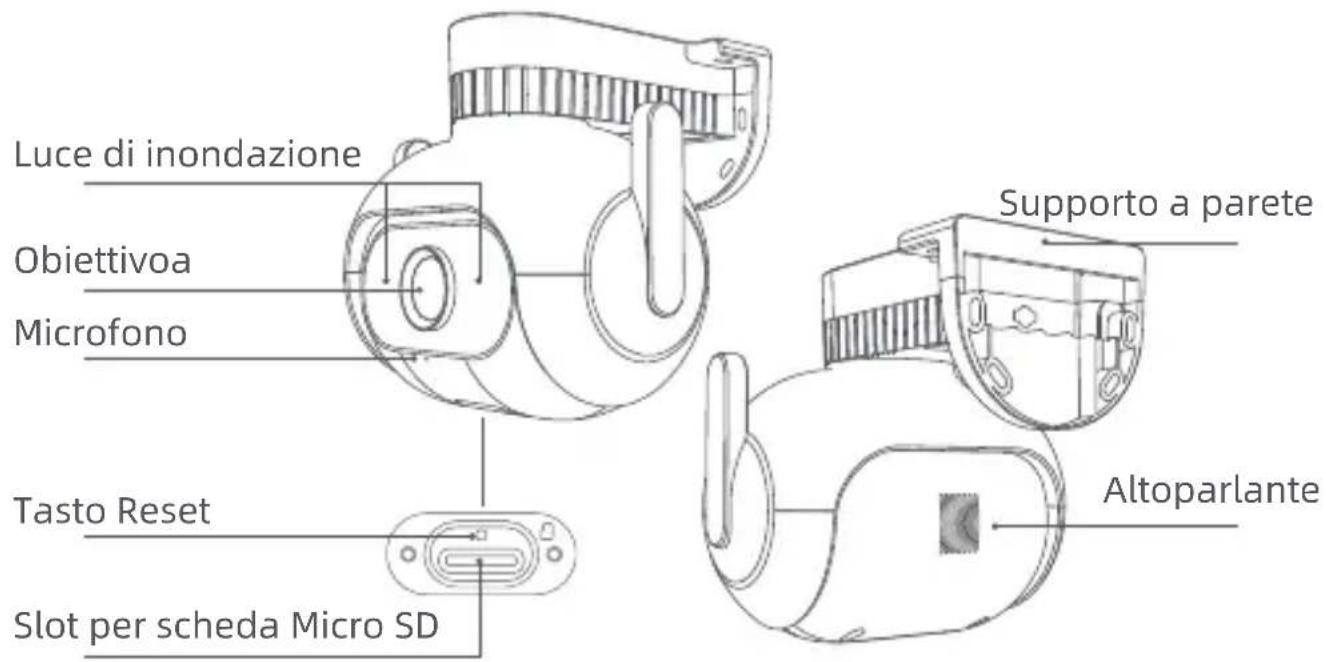

- Aspetto del prodotto

Luce di inondazione Obiettivoa Microfono Tasto Reset Slot per scheda Micro SD Supporto a parete Altoparlante

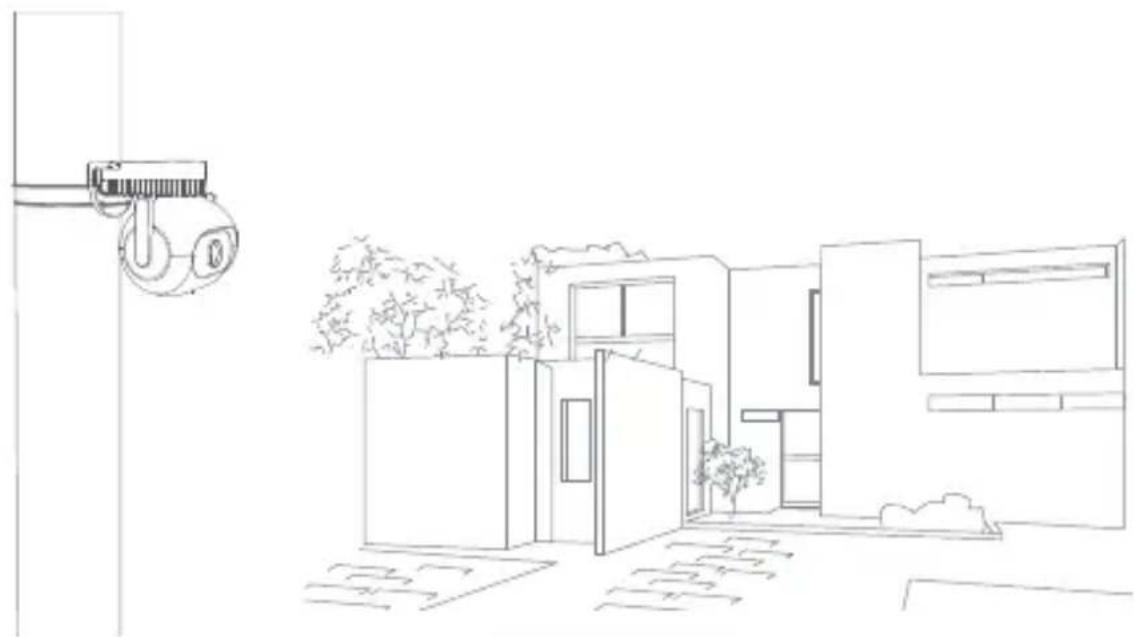

Il dispositivo può essere montato alla parete, al soffitto o legato attorno a un supporto.

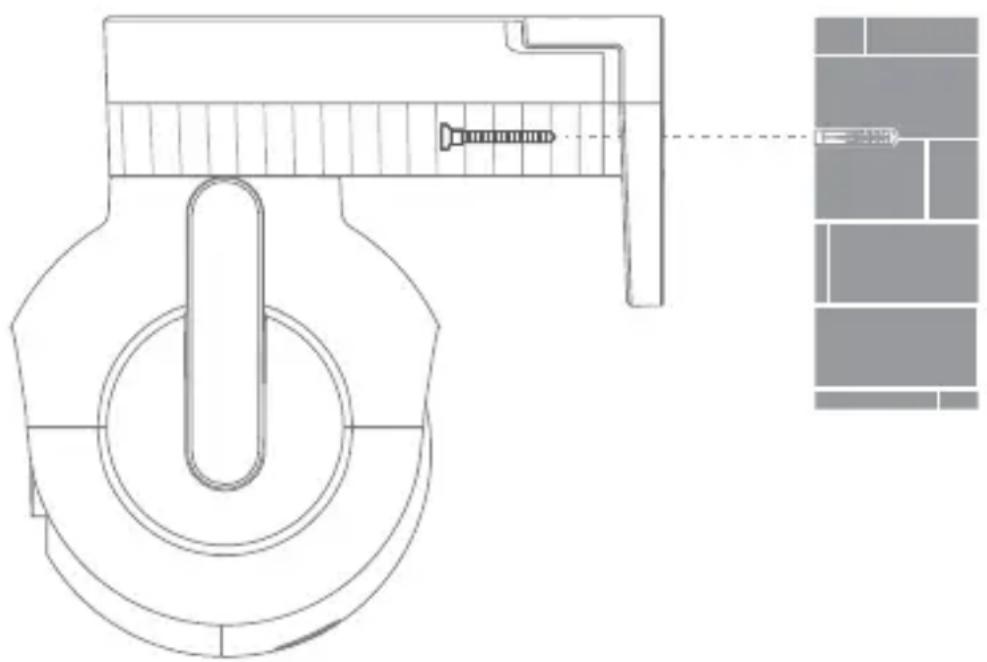

• Montaggio a parete

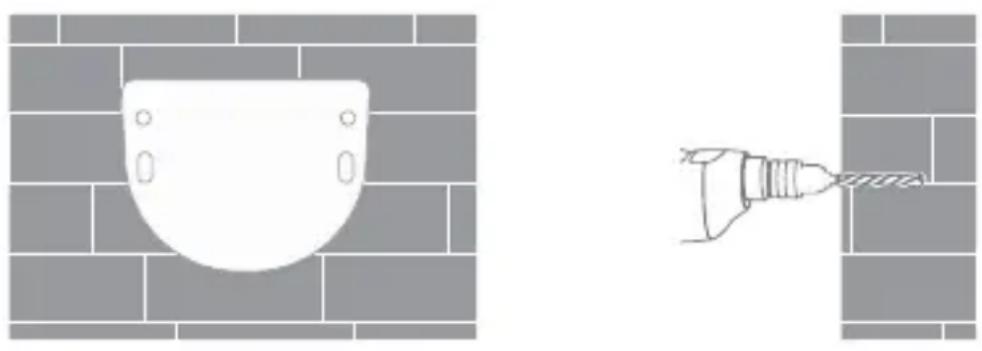

1. Attaccare l'adesivo di posizionamento del montaggio a parete nel punto di installazione desiderato su una parete. Praticare due fori nelle posizioni indicate sull'adesivo. Diametro di foratura di circa 6,0 mm; profondità di foratura di circa 30 mm.

1. Inserire due dadi ad espansione in plastica nel muro. Metti la piastra del supporto sul muro. Fissare la piastra del supporto inserendo le viti nei dadi ad espansione.

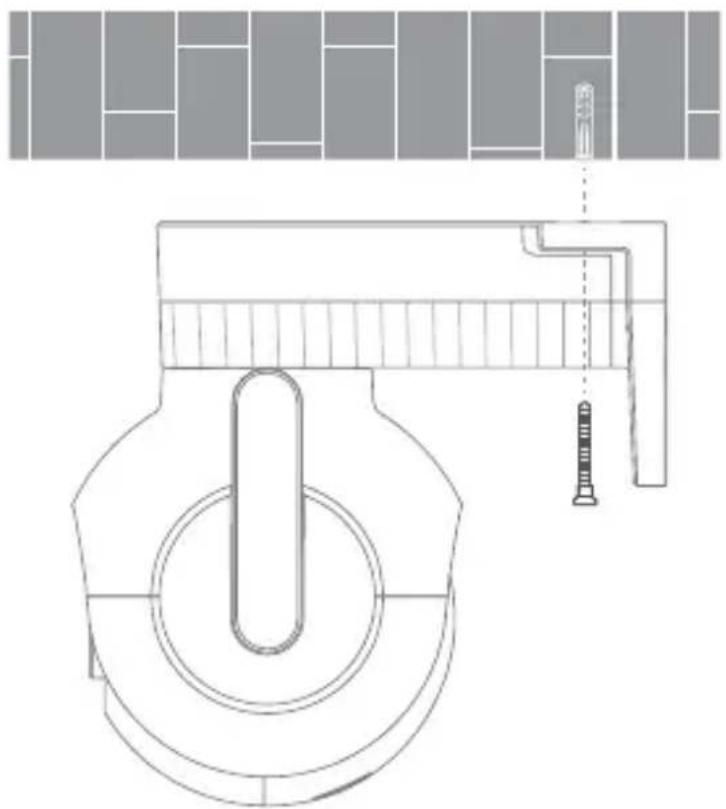

• Montaggio a soffitto

1. Attaccare l'adesivo di posizionamento del montaggio a soffitto nella posizione di installazione desiderata sul soffitto. Praticare due fori nelle posizioni indicate sull'adesivo. Diametro di foratura di circa 6,0 mm; profondità di foratura di circa 30 mm.

1. Inserire due dadi ad espansione in plastica nel muro. Metti la piastra di base sul soffitto. Fissare la piastra del supporto inserendo le viti nei dadi ad espansione.

Collegamento del dispositivo

• Accendi la telecamera

Inserire il cavo di alimentazione nella porta di alimentazione della telecamera. Collegare l'altra estremità del cavo di alimentazione a una fonte di alimentazione.

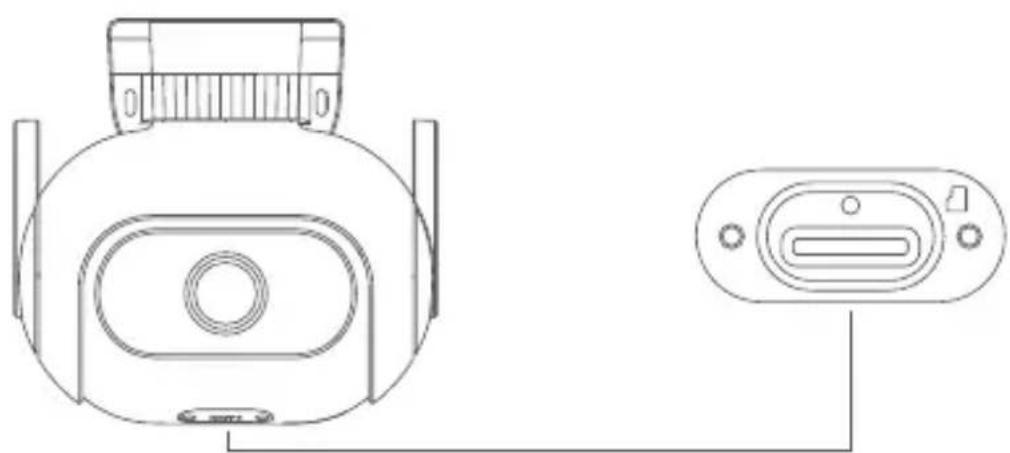

- Inserisci una scheda micro SD.

Assicurarsi che la telecamera sia scollegata dall'alimentazione. Utilizzare un cacciavite per rimuovere la custodia protettiva ed esporre lo slot della scheda micro SD.

I punti di contatto della scheda micro SD devono essere rivolti verso il basso. Inserire la scheda micro SD nello slot.

Quando si inserisce o si rimuove la scheda micro SD, scollegare la telecamera dall'alimentazione. Utilizzare una scheda micro SD di un produttore affidabile (fino a 256 GB). La velocità di lettura e scrittura consigliata della scheda micro SD è almeno U1/Class 10.

- Ripristino delle impostazioni di fabbrica

Tenere premuto il pulsante di ripristino per ripristinare le impostazioni di fabbrica. Il contenuto all'interno della scheda micro SD non verrà eliminato.

Connessione all'app Mi Home

Questo prodotto funziona con Mi Home e può essere controllato tramite l'app Mi Home.

Scansiona il codice QR per scaricare e installare l'app Mi Home. Se hai già installato l'app Mi Home, verrai indirizzato alla pagina di connessione del dispositivo. Puoi anche cercare "Mi Home" in un app store per scaricare e installare l'app Mi Home. Apri l'app Mi Home. Tocca "+" nell'angolo in alto a destra e segui le istruzioni sullo schermo per aggiungere il dispositivo.

Nota: Il funzionamento effettivo potrebbe differire a causa dell'aggiornamento dell'app Mi Home. Seguire le istruzioni sullo schermo dell'app Mi Home.

"funziona con mijia" significa che il prodotto qui descritto è progettato per connettersi e interagire con l'app Mi Home o Mi Al. Notare che il prodotto qui presente è certificato solo dall'interazione dell'app. Xiaomi e Mijia non sono responsabili per nessuno degli standard di produzione, sicurezza e regolamentazione del prodotto o per la supervisione della qualità.

Risoluzione: 2304 x 1296

Temperatura Operativa: -30^ 60^

Connettività wireless: Wi-Fi IEEE 802.11 b/g/n 2,4 GHz

Dimensioni: 139 x 128 x 135 mm

Peso netto: 630 g

Angolo di visione: 95°

Apertura: F2.1

Grado di protezione: IP66

ID FCC: 2APA9-CMSXJ55A

Il sensore di luce può commutare automaticamente il dispositivo in modalità di visione notturna tramite IR-CUT in base ai cambiamenti nell'illuminazione dell'ambiente. La luce di esposizione ad alta potenza incorporata può presentare immagini colorate anche nell'oscurità.

Illustrazione dell'effetto di visione notturna

Riproduzione video

I video passati possono essere visualizzati solo quando una scheda micro SD compatibile è inserita nella IMILAB EC5 Floodlight Camera. Dopo aver

inserito una scheda micro SD e acceso il dispositivo, la videocamera inizierà automaticamente la registrazione.

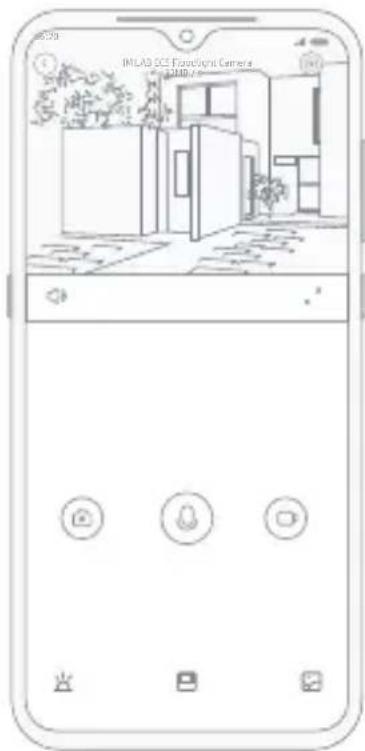

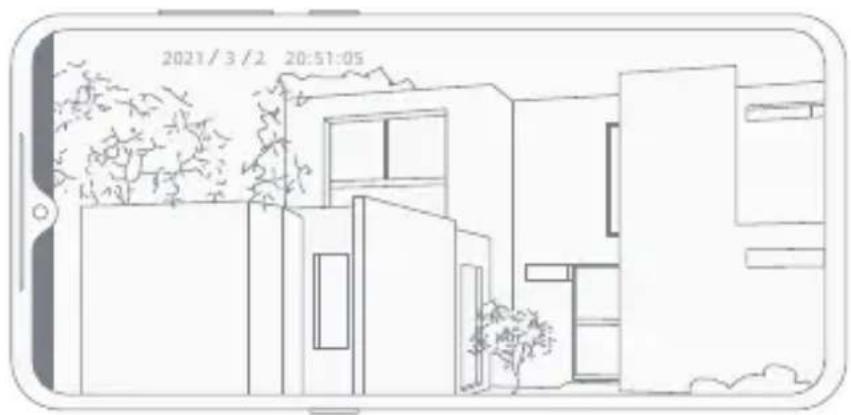

Nell'interfaccia di controllo per la IMILAB EC5 Floodlight Camera Mi Home, tocca il pulsante di riproduzione per accedere alla pagina di riproduzione video. È inoltre possibile visualizzare una registrazione selezionando un periodo di tempo.

IMLAB GPS Fluorescent Camera - 3100 / 2000

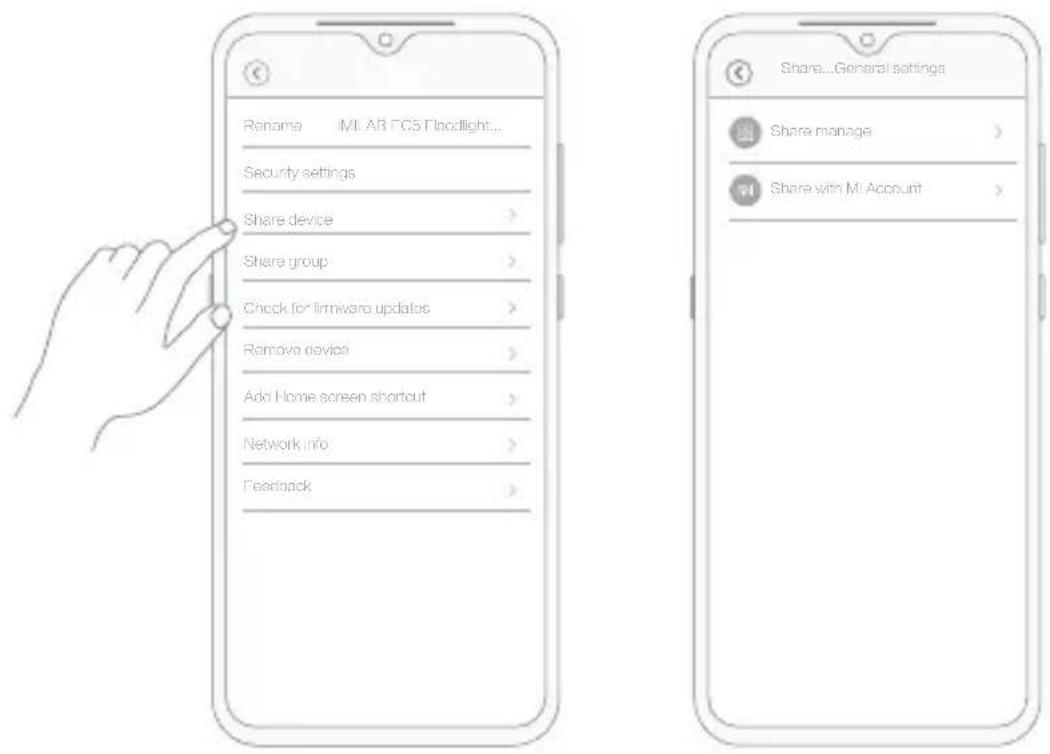

Nell'interfaccia di controllo per la IMILAB EC5 Floodlight Camera nell'app Mi Home, puoi impostare il dispositivo come condiviso nel menu delle impostazioni e invitare altri a guardare le registrazioni. Gli utenti devono scaricare l'app Mi Home e accedere al proprio account Xiaomi per visualizzare le registrazioni del dispositivo condiviso.

Le illustrazioni sono solo di riferimento. Le pagine potrebbero differire in base alla versione effettiva dell'app Mi Home e al sistema operativo del telefono cellulare.

La funzione Home Security può essere attivata/disattivata nell'interfaccia di controllo per la IMILAB EC5 Floodlight Camera nell'app Mi Home.

Il dispositivo può rilevare e registrare i movimenti all'interno dell'angolo di visione e inviare la registrazione al client. Gli utenti possono impostare il tempo di sorveglianza, la sensibilità dell'avviso, l'intervallo di avviso, ecc.

Le illustrazioni sono solo di riferimento. Le pagine potrebbero differire in base alla versione effettiva dell'app Mi Home e al sistema operativo del telefono cellulare.

• La temperatura di funzionamento del dispositivo è di -30°C e fino a 60°C. Non utilizzare il dispositivo quando la temperatura è troppo alta o troppo bassa.
• Per risultati migliori, evitare di posizionare la fotocamera davanti o accanto a una superficie di vetro, una parete di colore bianco o altre superfici riflettenti in quanto ciò potrebbe causare un'illuminazione non uniforme della registrazione tra il primo piano e lo sfondo o essere sovraesposta.
• Assicurarsi che il dispositivo sia all'interno della copertura del segnale Wi-Fi.
• Posizionalo in un luogo con una buona potenza del segnale Wi-Fi.
• Cerca di evitare di posizionare il dispositivo vicino a un oggetto metallico, un forno a microonde o altri oggetti che potrebbero causare interferenze nel segnale.

Dichiarazione FCC

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare l'apparecchiatura. Questo dispositivo è conforme alla Parte 15 delle Norme FCC.

Il funzionamento è soggetto alle due condizioni seguenti:

(1) Il dispositivo non può causare interferenze dannose e
(2) il dispositivo deve accettare qualsiasi interferenza ricevuta, includendo interferenze che potrebbero causare un comportamento indesiderato.
Nota: Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non

installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate accendendo e spegnendo l'apparecchiatura, l'utente è incoraggiato a provare a correggere l'interferenza adottando una o più delle seguenti misure:

-Riorientare o riposizionare l'antenna di ricezione.
-Aumentare la separazione tra apparecchiatura e ricevitore.
-Connettere l'apparecchiatura a una presa su un circuito differente da quello al quale il ricevitore è connesso.
-Consultare il concessionario o un tecnico esperto in radio/TV per assistenza.

Dichiarazione FCC 20 cm: Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato.

Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo. Questo trasmettitore non deve essere collocato o funzionare insieme ad altre antenne o trasmettitori.

Informazioni sullo smaltimento e il riciclaggio dei RAEE

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE come nella direttiva 2012/19/UE) che non devono essere smaltiti con i rifiuti domestici indifferenziati. Invece, dovresti proteggere la salute umana e l'ambiente consegnando le tue apparecchiature di scarto a un punto di raccolta designato per il riciclaggio delle apparecchiature elettriche ed elettroniche di scarto, nominato dal governo o dalle autorità locali. Il corretto smaltimento e riciclaggio aiuterà a prevenire potenziali conseguenze negative per l'ambiente e la salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sull'ubicazione, nonché sui

Dichiarazioni dell'adattatore

Con la presente, Shanghai Imilab Technology Co., Ltd. dichiara che il tipo di apparecchiatura radio IMILAB EC5 Floodlight Camera è conforme alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://www.imilabglobal.com/pages/eu-declaration-of-conformity

CE
