NÁVOD K OBSLUZE EC5 IMILAB

IMILAB EC5 Kamera s reflektorem Napájecí adaptér

Sada pro montáž na stěnu

Polohovací nálepky pro montáž na stěnu/strop

Uživatelská příručka

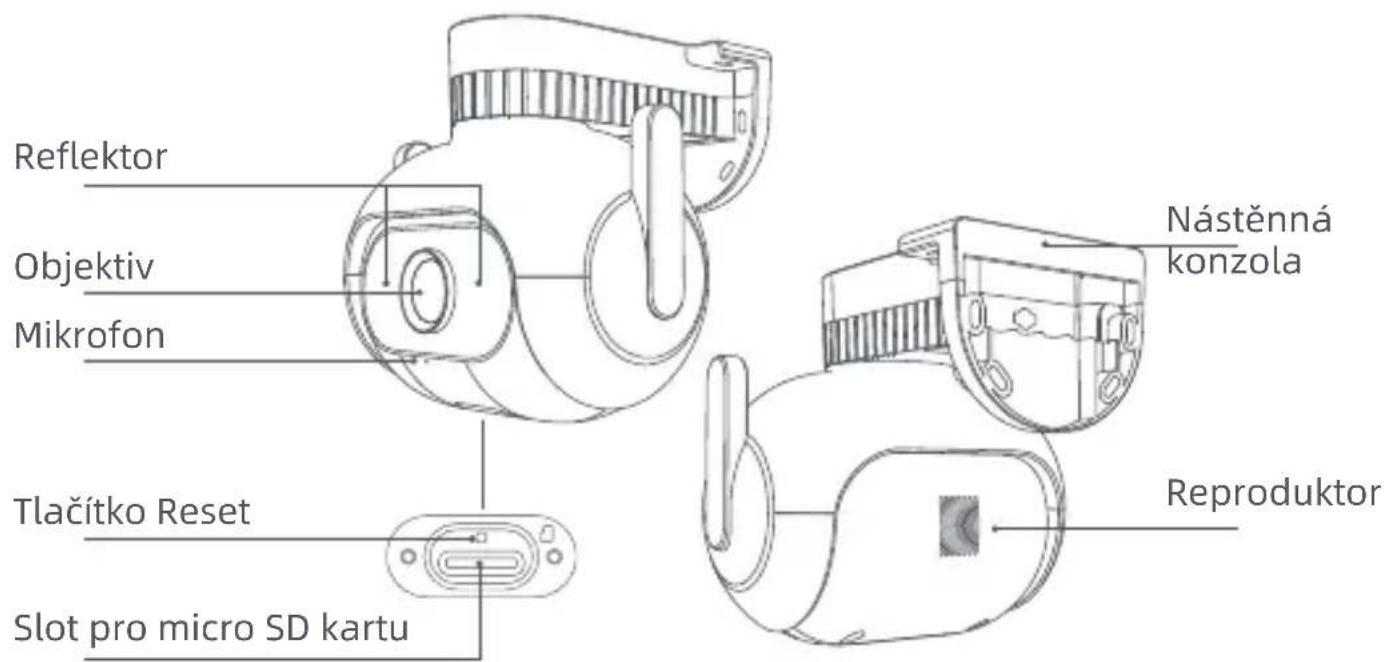

• Vzhled výrobku

Reflektor Objektiv Mikrofon Tlačitko Reset Slot pro micro SD kartu Nástěnná konzola Reproduktor

Zařízení lze namontovat na stěnu, na strop nebo připevnit kolem podpěry.

• Montáž na stěnu

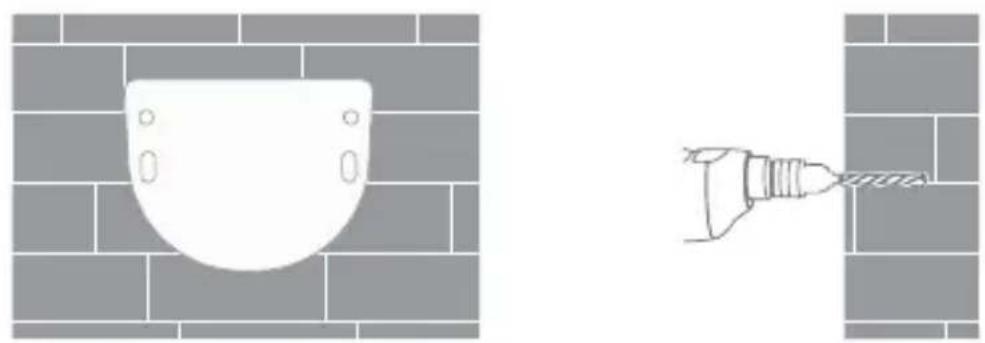

1. Na požadované místo instalace na stěně umístěte polohovací nálepku určenou na stěnu. Vyvrtejte dva otvory na místech uvedených na nálepce. Průměr vrtání přibližně 6,0 mm; hloubka vrtání přibližně 30 mm.

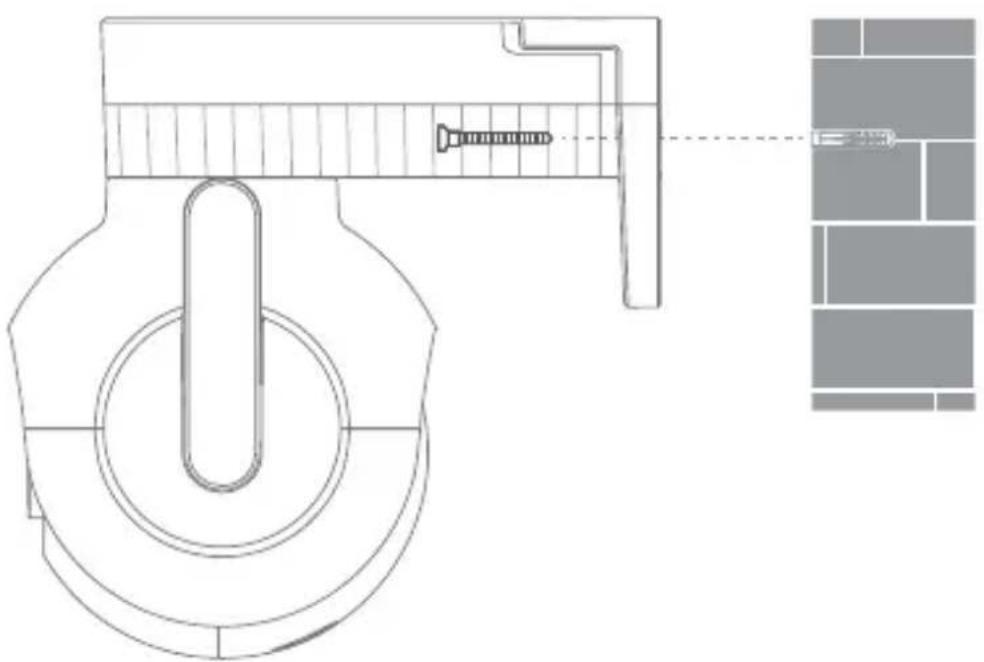

1. Do stěny zasuňte dvě plastové expanzní matice. Základní desku připevněte na stěnu. Základní desku zajistěte zasunutím šroubů do expanzních matic.

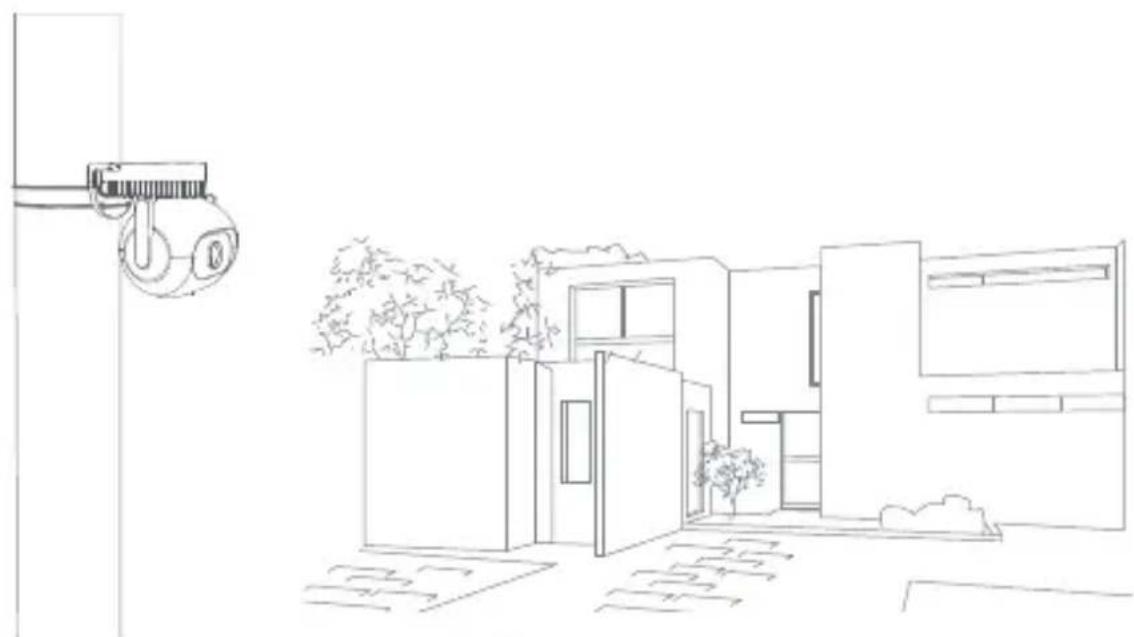

• Montáž na strop Montáž na sloup

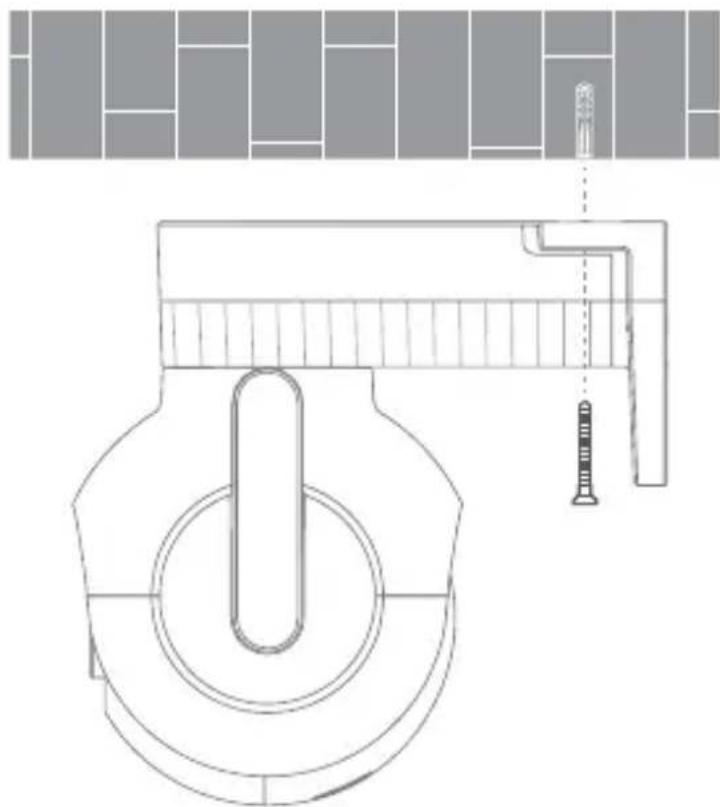

1. Na požadované místo instalace na stropě umístěte polohovací nálepku určenou na strop. Vyvrtejte dva otvory na místech uvedených na nálepce. Průměr vrtání přibližně 6,0 mm; hloubka vrtání přibližně 30 mm.

1. Do stěny zasuňte dvě plastové expanzní matice. Základní desku připevněte na strop. Základní desku zajistěte zasunutím šroubů do expanzních matic.

Zasuňte napájecí kabel do napájecího portu kamery. Připojte druhý konec napájecího kabelu ke zdroji napájení.

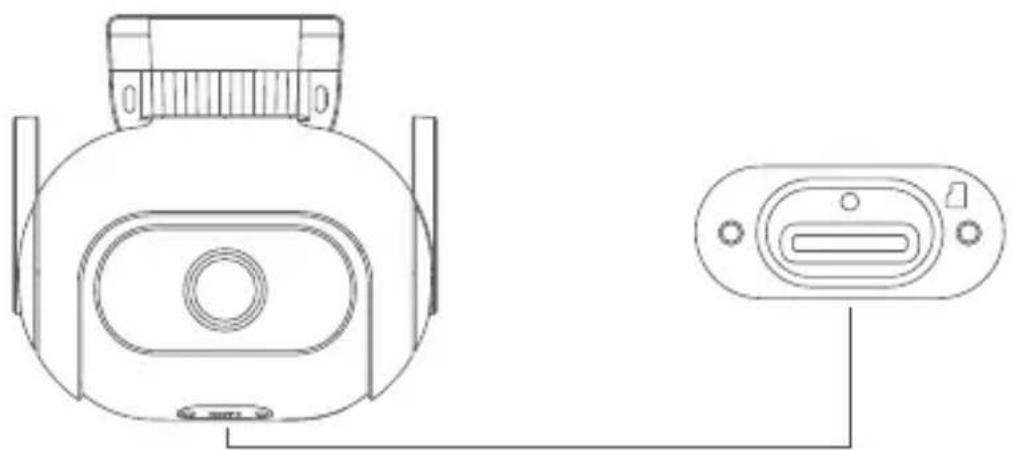

• Vložte micro SD kartu.

Zkontrolujte, zda je kamera odpojena od zdroje napájení. Šroubovákem odšroubujte ochranné pouzdro a odkryjte slot pro micro SD kartu.

Kontaktní body micro SD karty by měly směřovat dolů. Vložte micro SD kartu do slotu.

Při vkládání nebo vyjímání micro SD karty odpojte kameru od napájení.

Používejte micro SD kartu od renomovaného výrobce (až 256 GB).

Doporučená rychlost čtení a zápisu na micro SD kartu je alespoň U1/třída 10.

- Obnovení továrního nastavení

Stisknutím a podržením tlačítka reset obnovíte tovární nastavení. Obsah micro SD karty nebude smazán.

Připojení k aplikaci Mi Home

Tento produkt je kompatibilní s aplikací Mi Home a lze jej touto aplikací ovládat.

Aplikaci Mi Home stáhnete a nainstalujete naskenováním QR kódu. Pokud již máte nainstalovanou aplikaci Mi Home, budete přesměrováni na stránku pro připojení zařízení. V obchodě s aplikacemi můžete také vyhledat a následně stáhnout a nainstalovat aplikaci „Mi Home “. Otevřete aplikaci Mi Home. Klepněte na symbol „+ “ v horním pravém rohu a podle pokynů na obrazovce přidejte zařízení.

Poznámka: Skutečný provoz se může lišit v důsledku aktualizace aplikace Mi Home. Řidte se pokyny na obrazovce aplikace Mi Home.

„práce se službou mijia “ znamená, že výrobek je navržen pro připojení a interakci s aplikací Mi Home nebo Mi Al. Upozorňujeme, že zde uvedený produkt je certifikován pouze na interakci s aplikací. Společnosti Xiaomi a Mijia neodpovídají za výrobu produktů, bezpečnostní a regulační normy ani za dohled nad kvalitou.

Rozlišení: 2304 x 1296

Provozní teplota: -30°C \~ 60°C

Bezdrátové připojení: Wi-Fi IEEE 802.11 b/g/n 2,4 GHz

Rozměry: 139 x 128 x 135 mm

Čistá hmotnost: 630 g

Pozorovací úhel: 95°

Clona: F2.1

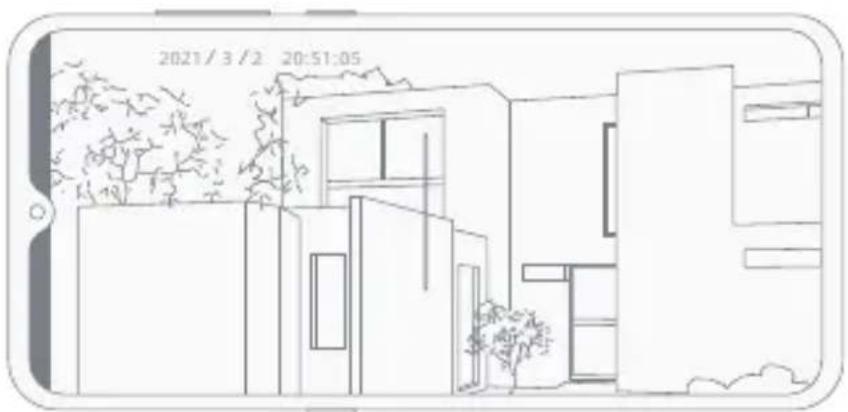

Světelný senzor dokáže na základě změn osvětlení prostředí automaticky přepnout zařízení do režimu nočního vidění prostřednictvím IR-CUT. Vestavěné vysoce výkonné expoziční světlo dokáže zobrazit barevné snímky i ve tmě.

Ilustrace efekti nočního vidění

Přehrávání videa

Předchozí videa lze prohlížet pouze po vložení kompatibilní micro SD karty do kamery s reflektorem IMILAB EC5. Po vložení micro SD karty a zapnutí zařízení začne kamera automaticky nahrávat.

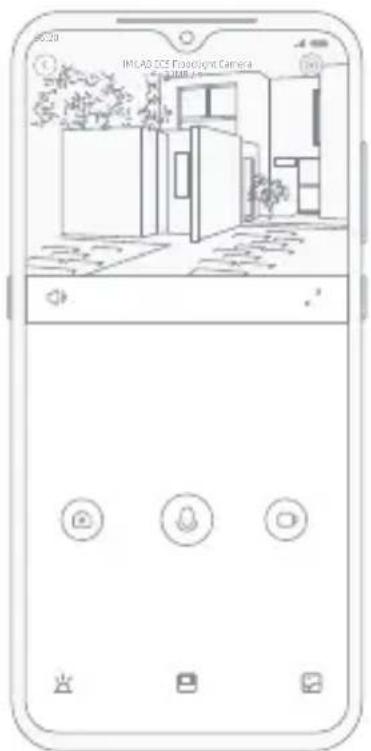

V ovládacím rozhraní kamery s reflektorem IMILAB EC5 aplikace Mi Home klepnutím na tlačitko přehrávání přejděte na stránku přehrávání videa. Záznam můžete také zobrazit podle vybraného časového období.

IMLA0 DCE Brooklyn Camera 1234-1235

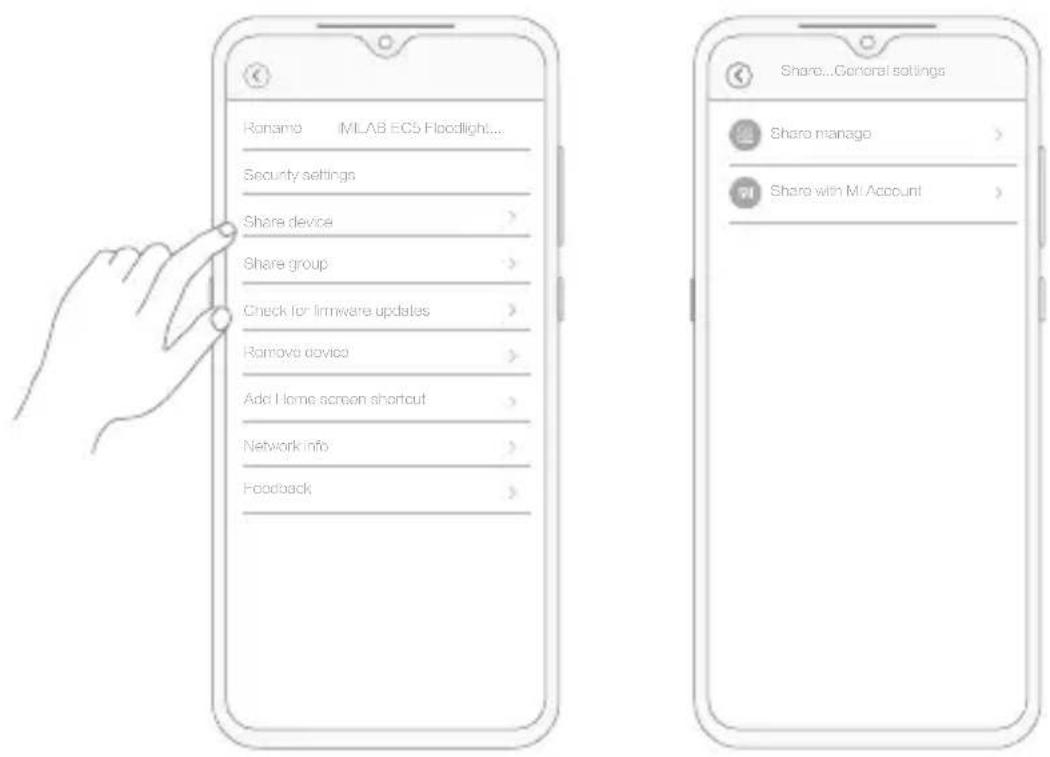

V ovládacím rozhraní kamery s reflektorem IMILAB EC5 aplikace Mi Home můžete v nabídce nastavení nastavit zařízení jako sdílené a pozvat ostatní ke sledování záznamů. Aby si mohli uživatelé zobrazit záznamy ze sdíleného zařízení, musí si stáhnout aplikaci Mi Home a přihlásit se ke svému účtu Xiaomi.

Obrázky jsou pouze orientační. Stránky se mohou lišit v závislosti na aktuální verzi aplikace Mi Home a operačním systému mobilního telefonu.

Funkci zabezpečení domácnosti lze zapnout/vypnout v ovládacím rozhraní kamery s reflektorem IMILAB EC5 v aplikaci Mi Home. Zařízení dokáže detekovat a zaznamenávat pohyby v rámci pozorovacího úhlu a odesílat záznam klientovi. Uživatelé mohou nastavit dobu sledování, citlivost upozornění, interval upozornění atd.

Obrázky jsou pouze orientační. Stránky se mohou lišit v závislosti na aktuální verzi aplikace Mi Home a operačním systému mobilního telefonu.

• Provozní teplota zařízení je -30 °C až 60 °C. Zařízení nepoužívejte, pokud je teplota příliš vysoká nebo příliš nízká.
• Lepších výsledků dosáhnete, když se vyhněte umístění kamery před nebo vedle skleněného povrchu, bíle zbarvené zdi nebo jiných reflexních povrchů, protože to může zapříčinit nerovnoměrné osvětlení popředí a pozadí nebo přeexponování záznamu.
• Ujiistěte se, že je zařízení v dosahu signálu Wi-Fi.
• Umístěte jej na místo s dobrou intenzitou signálu Wi-Fi.
• Snažte se vyhnout umístění zařízení do blízkosti kovových předmětů, mikrovlnné trouby nebo jiných předmětů, které mohou rušit signál.

Prohlášení FCC

Změny nebo úpravy, které nejsou výslovně schváleny stranou odpovědnou za shodu, mohou vést ke ztrátě oprávnění uživatele k provozu zařízení. Toto zařízení je v souladu s částí 15 pravidel FCC.

Provoz je podmíněn následujícími dvěma podmínkami:

(1) Toto zařízení nesmí způsobovat škodlivé rušení a
(2) Toto zařízení musí akceptovat jakékoli rušení, včetně rušení, které může způsobit nežádoucí provoz.

Poznámka: Toto zařízení bylo testováno a shledáno vyhovujícím limitům pro digitální zařízení třídy B podle části 15 pravidel FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu před škodlivým rušením v obytné zástavbě. Toto zařízení generuje, využívá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rádiové komunikace. Neexistuje

však žádná záruka, že v konkrétní zástavbě nedojde k rušení. Pokud toto ke zařízení způsobuje škodlivé rušení rozhlasového nebo televizního příjmu, což lze zjistit vypnutím a zapnutím zařízení, doporučujeme uživateli, aby se pokusil rušení odstranit jedním nebo více z následujících opatření:

-Přesměrujte nebo přemístětě přijímací anténu.
-Zvětšete vzdálenost mezi zařízením a přijímačem.
-Zapojte zařízení do zásuvky v jiném obvodu, než ke kterému je připojen přijímač.
-Poradte se s prodejcem nebo zkušeným radiotelevizním technikem.

Prohlášení FCC 20 cm: Toto zařízení je v souladu s limity FCC týkajícími se vystavení záření, které jsou určeny pro nekontrolované prostředí. Toto zařízení by mělo být instalováno a provozováno v minimální vzdálenosti 20 cm mezi radiátorem a vaším tělem. Tento vysílač nesmí být umístěn společně s jinou anténou nebo vysílačem ani s nimi nesmí být používán.

Informace o likvidaci a recyklaci OEEZ

Všechny výrobky označené tímto symbolem jsou odpadní elektrická a elektronická zařízení (OEEZ podle směrnice 2012/19/EU), která by se neměla míchat s netříděným domovním odpadem. Chraňte

lidské zdraví a životní prostředí a odevzdejte odpadní zařízení na určeném sběrném místě pro recyklaci odpadních elektrických a elektronických zařízení určeném vládou nebo místními úřady. Správná likvidace a recyklace pomůže zabránit možným negativním důsledkům pro životní prostředí a lidské zdraví. Další informace o umístění a podmínkách těchto sběrných míst získáte od instalatéra nebo od místních úřadů.

Společnost Shanghai Imilab Bytelink Co., Ltd. tímto prohlašuje, že rádiové zařízení typu kamera s reflektorem IMILAB EC5 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: https://www.imilabglobal.com/pages/eu-declaration-of-conformity.
