用户手册 EC6 Pro IMILAB

麦克風 鏡頭 泛光燈 重設孔 MicroSD 卡插槽 指示燈 電源埠 喇叭

連接電源

- 開機

將電源線接入攝影機電源接口，另一端接入電源。

注意: 開機後，請勿扭轉攝影機的球頭強制其旋轉。如果鏡頭定位不準確，可透過小米之家應用程式進行校準。

- 指示燈

常亮綠色:成功連線/狀態正常

閃爍綠色:等待連線/網路異常

連接網路錄影機 (NVR)

本產品支援開放型網路影片介面論壇 (onvif) 協定，可連接到主流品牌的 onvif 相容網路錄影機。

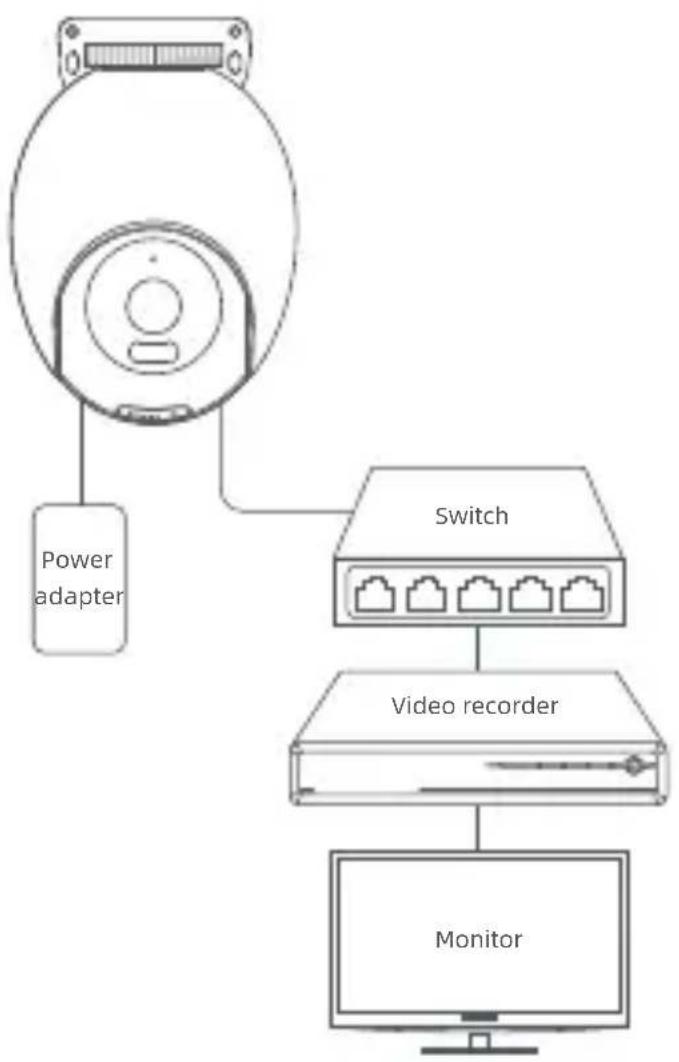

• 網路錄影機連線

使用 Internet Explorer 瀏覽器並在相同的 LAN 上設定密碼，透過登入網路介面按圖示連接並操作攝影機連接。

- 登入網路介面

注意：確定您的電腦和裝置皆在相同的 LAN 上並且在相同的網路段中。如果您無法進入裝置的網路介面或忘記密碼等，請將裝置恢復原廠設定，然後再操作。

步驟 1：打開 IE 瀏覽器，在網址列中輸入 IP 位址和裝置的後綴如：https://192.168.X.X:54333，按下 [輸入] 鍵。

步驟 2：設定密碼後點擊登入。

有關NVR連接指導的更多信息，請查看： https://www.imilabglobal.com/pages/user-manual

連線至小米之家應用程式

1. 掃描二維條碼，下載並安裝小米之家應用程式APP，註冊用戶並登入。
2. 結定連線。連線時，需確保網路暢通，且攝影機正常開啟，指示燈快速閃爍綠色。連線成功後，指示燈常亮綠色。

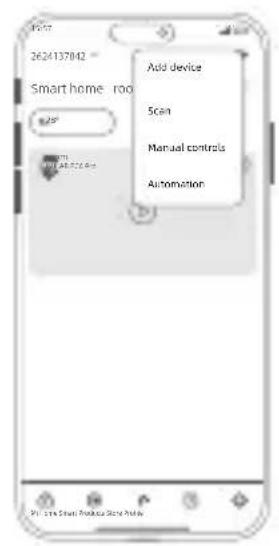

打開小米之家APP，點擊右上角「+」選擇「掃描」，掃描攝影機機身二維條碼。按步驟指示新增設備

2624137842 Smart home - roof Add Device Scan Manual controls Automation

- 恢復原廠設定

使用細針按住重設孔 7 秒左右，直到指示燈閃爍綠色，攝影機成功恢復原廠設定，然後重新連線至小米之家應用程式。

注意:恢復原廠設定將不會刪除 MicroSD 卡上的內容。

產品安裝

- 安装 MicroSD 卡

確保攝影機處於斷電狀態，打開 MicroSD 卡保護蓋，露出 MicroSD 卡插槽。根據圖所示的方向將 microSD 卡插入卡插槽。

1. SD卡需自行購買。攝影機可以不安裝SD卡使用。
2. 安裝或取出 MicroSD 卡時，需要先切斷攝影機電源後再操作。請使用信譽良好的廠商供應的 MicroSD 卡(最大支援容量為 256 GB)。建議的 MicroSD 卡讀寫速度至少為 U1/10 級。
3. 安裝MicroSD卡或重置設備後，請將防水蓋蓋嚴，再進行使用。

- 常見問題

掃描二維條碼查看常見問題。

- 產品安裝

本產品支援壁掛、吸頂和環抱三種安裝方式。

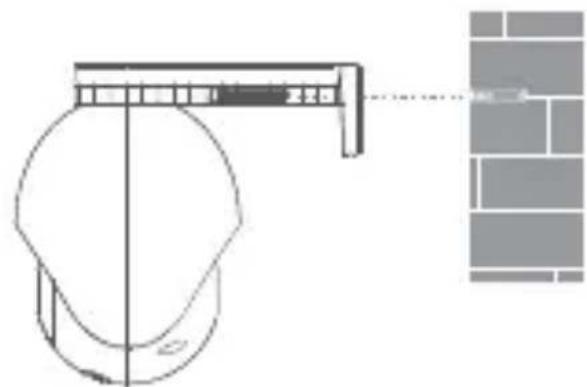

- 壁掛安裝

1. 將壁掛定位貼紙黏貼在需要安裝攝影機的牆壁位置，按照貼紙上的定位孔，用鑽孔工具在牆面上鑽兩個孔。鑽孔直徑為:6.0mm，孔深為:30mm。

1. 將四個塑膠膨脹螺母釘入牆壁後，裝置上牆，底座貼於牆面上，並將螺釘穿入孔內，並擰入牆上的膨脹螺母中。

注意: 安裝後，產品必須是水平懸掛狀態(如下圖)。

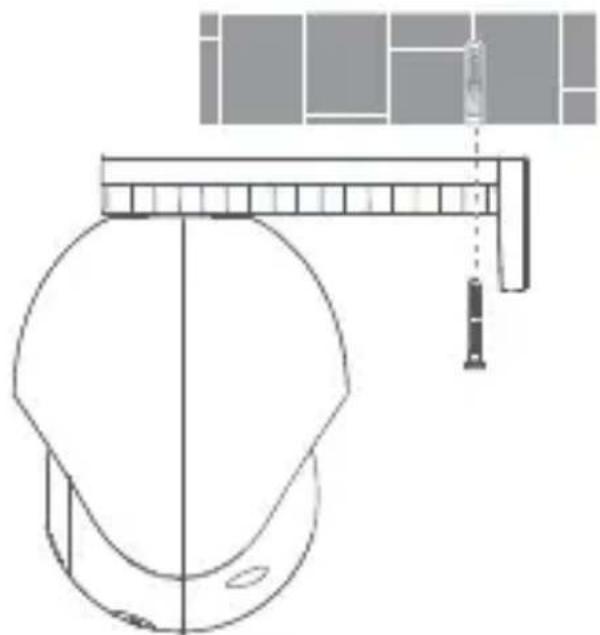

1. 將頂裝定位貼紙黏貼在需要安裝攝影機的牆天花板位置，按照貼紙上的定位孔，用鑽孔工具在牆面上鑽兩個孔。鑽孔直徑為:6.0mm，孔深約為:30mm。

1. 將兩個塑膠膨脹螺母釘入牆壁，裝置上牆，頂座貼於天花板上，並將螺釘穿入孔內，並擰入牆上的膨脹螺母中。注意: 安裝後，產品必須是水平懸掛狀態(如下圖)。

注意: 安裝後，產品必須是水平懸掛狀態(如下圖)。

1. 安装牆面需要至少能夠承受攝影機總重量的 3 倍以上。
   2.為防止傷害，必須按安裝說明將裝置牢固地固定在天花板或牆壁上。

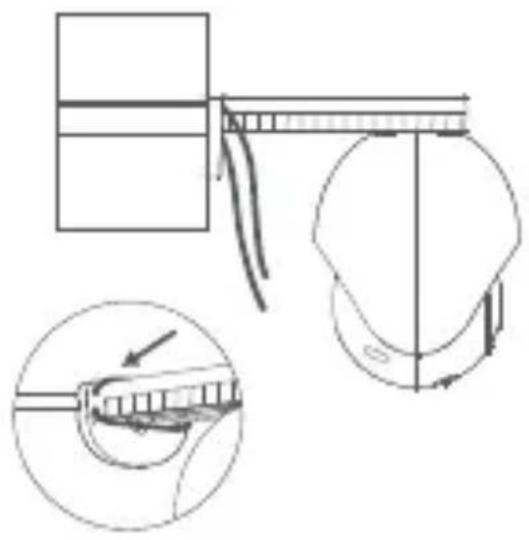

安装防水套件

攝影機網路線和電源線兩個接口，需要對兩個接口做好防水工作。

- 攝影機防水套件可有效防止網路接口位置淋雨滲水，未按照要求安裝造成的裝置損壞，不在售後保修服務範圍內。

產品名稱: IMILAB EC6 Pro

尺寸: 161 × 105 × 150 mm

型號: CMSXJ120A

淨重: 532g

功率輸入: 12V=1A

視訊編碼: H.265

解析度: 3840*2160

工作温度: -30^ 60^

FCC ID: 2APA9-CMSXJ120A

無線連線: Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz, Bluetooth 5.4

注意事項

·本產品適用的工作溫度為-30°C\~60°C，請勿在溫度過高或過低的環境下使用本產品。
- 為了您更好地使用本產品，避免鏡頭正面及側面靠近玻璃、白牆等反光物體，以免造成畫面近處亮、遠處暗或者發白的現象。
· 請確保本產品安裝於 Wi-Fi 訊號覆蓋的範圍內，並盡可能地放置於 Wi-Fi 訊號更佳的位置。
· 盡量安裝在遠離金屬及微波爐等可能對訊號產生影響的位置。
· 在正常使用條件下，本裝置的天線與消費者身體之間應保持至少20cm 的間隔。

如需要詳細的電子說明書，請瀏覽

https://www.imilabglobal.com/pages/user-manual

限用物質含有情況標示聲明書

設備名稱:創米 智慧攝影機 EC6 Pro 型號(型式):CMSXJ120AEquipment name Type designation (Type)
單元Unit	限用物質及其化學符號Restricted substances and its chemical symbols
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalentchromium( Cr^6 )	多溴聯苯Polybrominatedbiphenyls(PBB)	多溴二苯醚Polybrominateddiphenyl ethers(PBDE)
外殼	○	○	○	○	○	○
電路板	-	○	○	○	○	○
線材	○	○	○	○	○	○
鏡頭	○	○	○	○	○	○
備考1. “超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值。Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds thereference percentage value of presence condition.備考2. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3. “-”係指該項限用物質為排除項目。Note 3: The “-” indicates that the restricted substance corresponds to the exemption.

NCC警語:

取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前述合法通信，指依電信管理法規定作業之無線電通信。

低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

為避免本器材影像畫面遭偷窺或擷取，本器材使用者應先修改預設密碼，並定期更新密碼。
