РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ C22 IMILAB

Индикатор состояния Микрофон Отверстие сброса настроек Объектив Слот для карты памяти microSD (Доступ к слоту открывается наклоном объектива вверх) вид спереди Динамик Порт зарядки Micro-USB вид сзади

Комплект поставки: IMILAB C22 x 1, кабель питания x 1, комплект принадлежностей для настенного монтажа x 1, руководство пользователя x 1

Установка

Камеру IMILAB C22 можно размещать на плоских поверхностях, например на письменном, обеденном или журнальном столе. Ее также можно закрепить на стене.

Монтаж камеры на стену:

1. Карандашом отметьте на стене места для отверстий монтажного основания и просверлите их. Диаметр каждого отверстия составляет приблизительно 6 мм, а глубина — 30 мм.
2. Вставьте в отверстия пластиковые дюбели.
3. Поверните основание стрелками на себя и совместите отверстия в нем с отверстиями в стене. Вставьте шурупы в дюбели и закрутите их с помощью крестовой отвертки.
4. Совместите канавки в нижней части камеры с выступом на основании и поверните камеру по часовой стрелке до щелчка.

△ Меры предосторожности при монтаже камеры на стену Стена должна выдерживать нагрузку не менее трехкратного веса камеры.
ПРЕДУПРЕЖДЕНИЕ

Во избежание травм камеру необходимо надежно зафиксировать на потолке или стене, следуя инструкциям по монтажу.

Эксплуатация

• Установка карты памяти microSD

Отключите камеру от источника питания. Направьте объектив камеры вверх, открыв доступ к слоту MicroSD, после чего вставьте в слот карту microSD (сторона с контактными точками должна быть обращена вниз).

RESET MicroSD

Примечание: При установке или извлечении карты microSD отключайте камеру от источника питания.

Используйте карту памяти microSD от проверенного бренда.

Поддерживаются карты памяти объемом до 64 ГБ и только с файловой системой FAT32. Перед использованием карты microSD объемом 64 ГБ и больше ее, возможно, потребуется отформатировать в FAT32. Для этого на странице плагина камеры в приложении Mi Home/Xiaomi Home выберите меню «Настройки > Управление хранилищем».

Рекомендуется использовать карты памяти microSD со скоростью чтения и записи класса U1/Class 10 и выше.

• Включение устройства

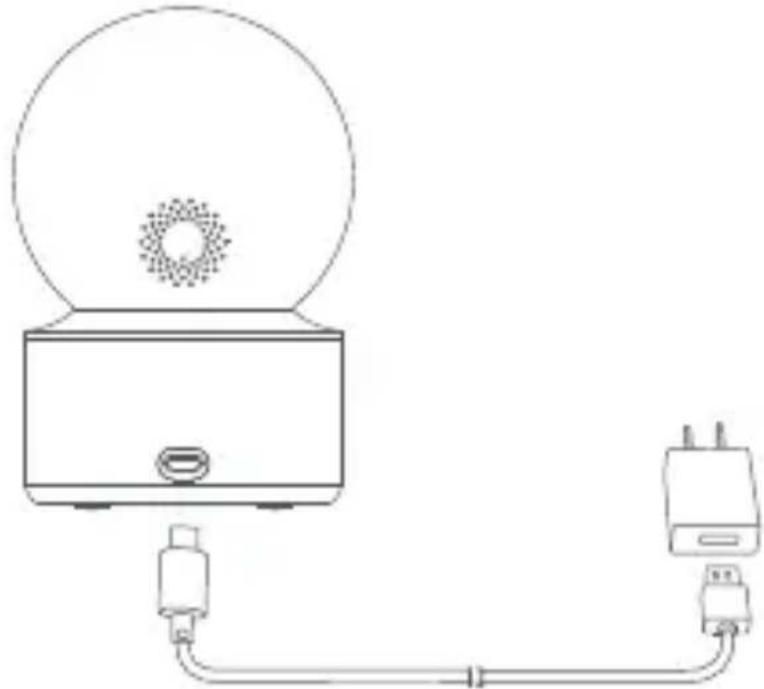

IMILAB C22 активируется автоматически после вставки кабеля питания в зарядный порт Micro-USB.

1. Если индикатор мигает оранжевым, значит устройство успешно активировано. В противном случае перезагрузите устройство.

2. После включения камеры IMILAB C22 не пытайтесь повернуть ее объектив силой. В случае неправильного положения камеры исправить его можно в приложении.

- Индикатор

Непрерывно горит синим цветом: устройство подключено /работает в штатном режиме

Мигает синим цветом: ошибка подключения к сети

Быстро мигает оранжевым цветом: ожидание подключения

Медленно мигает оранжевым цветом: выполняется обновление системы

Подключение в приложении Mi Home/Xiaomi Home App

Камера поддерживается приложением Mi Home/Xiaomi Home*. С

помощью приложения Mi Home/Xiaomi Home* можно управлять этим устройством.

Отсканируйте QR-код, чтобы загрузить и установить приложение. Если приложение уже установлено, откроется страница настройки подключения. В противном случае найдите приложение

«Mi Home/Xiaomi Home» в магазине приложений и установите его на мобильное устройство. Откройте

приложение Mi Home/Xiaomi Home, нажмите на символ «+» в правом верхнем углу и следуйте инструкциям, чтобы добавить устройство. * В странах Европы (кроме России) приложение называется Xiaomi Home. Ориентируйтесь на название приложения, которое показано на устройстве.

Примечание: Приложение может обновляться, поэтому следуйте инструкциям в текущей версии. Для подключения в приложении необходимо включить питание камеры и обеспечить наличие устойчивого сетевого соединения. Во время ожидания подключения индикатор быстро мигает оранжевым. После подключения цвет меняется на синий.

• Восстановление заводских настроек

Если сеть, к которой подключена камера, или учетная запись Xiaomi в приложении Mi Home/Xiaomi Home, с которой связана камера, будут изменены, нажмите и удерживайте кнопку сброса в течение примерно трех секунд, пока индикатор не начнет быстро мигать оранжевым. На камере будут восстановлены заводские настройки, после чего ее

потребуется снова подключить в приложении.

Примечание: При восстановлении заводских настроек данные с карты памяти microSD не удаляются.

Видеонаблюдение

С помощью плагина камеры в приложении Mi Home/Xiaomi Home можно вести видеомониторинг в реальном времени, настраивать резкость изображения, менять угол наклона камеры по горизонтали и вертикали, делать стоп-кадры и видеозапись с экрана, а также совершать дистанционные вызовы.

Функция инфракрасного ночного видения

Камера может автоматически переключаться в режим ночного видения в зависимости от изменения освещенности. Благодаря встроенной инфракрасной подсветке камера делает четкие фотографии и видеозаписи в темноте.

Воспроизведение

Функция воспроизведения на камере доступна только при использовании совместимой карты microSD или при наличии услуги облачного хранилища для IMILAB C22.

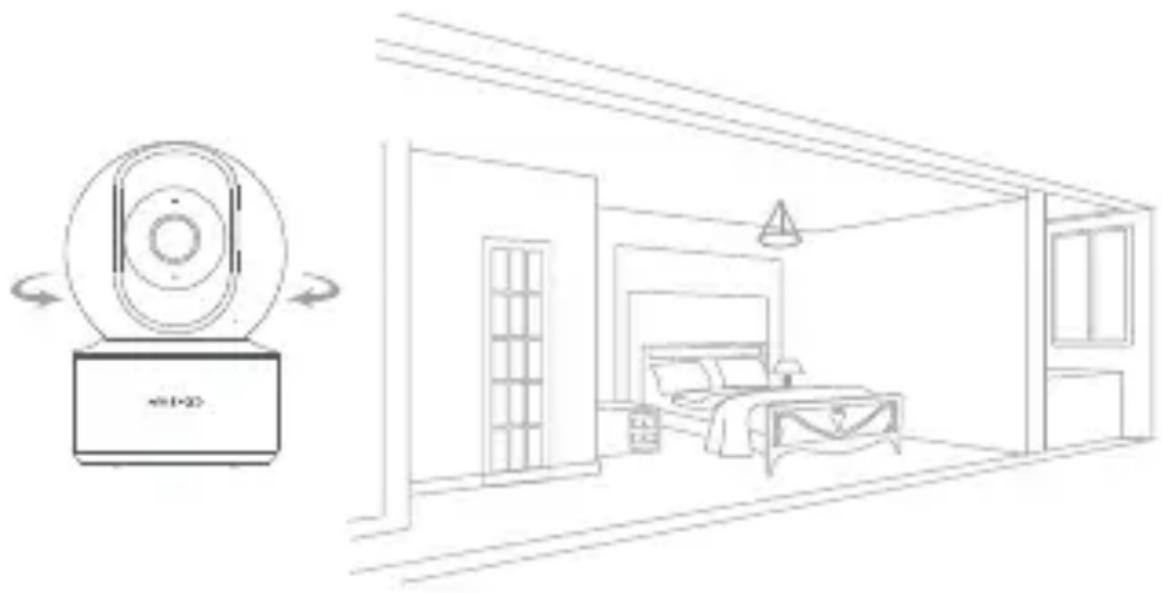

Автоматическое видеонаблюдение

• Если включить помощник наблюдения за жилищем, камера записывает видео, когда обнаруживает движение человека или изменения в контролируемой зоне. В этом случае в приложении появляются уведомления.
• Помощник наблюдения за жилищем можно отключить в плагине камеры в приложении Mi Home/Xiaomi Home.
• Можно настроить видеонаблюдение круглосуточно, в течение дня, ночью или в любое другое время. В приложении также можно задать чувствительность обнаружение движения и интервал отправки оповещений.

Предоставление доступа к видеозаписям

В меню настроек плагина камеры в приложении Mi Home/Xiaomi Home можно предоставить доступ к видеозаписям другим людям. Для этого у человека, имеющего доступ к камере, на телефоне нужно установить приложение Mi Home/Xiaomi Home и войти в учетную запись Xiaomi.

Технические характеристики

Название: IMILAB C22

Модель: CMSXJ60A

Вес нетто: 239 г

Разрешение: 2880 x 1620

Беспроводная связь: Wi-Fi IEEE 802.11 b/g/n/ax 2,4 ГГц

Расширяемая память: карта MicroSD (до 64 ГБ)

Диапазон рабочих частот: 2400-2483,5 МГц

Максимальная выходная мощность: 18 дБм

Входное напряжение: 5 В, 2 А

Размеры: 108 x 76 x 76 мм

Рабочая температура: от -10 °C до 40 °C

Меры предосторожности

• Диапазон рабочих температур для данной камеры составляет от -10^ до 40^ . Не используйте камеру при температурах вне указанного диапазона.
• Камера является высокоточным электронным продуктом. Чтобы обеспечить нормальную работу камеры, не устанавливайте ее в условиях высокой влажности и не допускайте попадания воды внутрь устройства.
  * Чтобы повысить качество видео, не размещайте объектив камеры напротив отражающей поверхности или рядом с ней, например рядом со стеклянными окнами или белыми стенами, поскольку в этом случае изображение может стать чрезмерно ярким в зоне рядом с камерой и чрезмерно тусклым в зонах на удалении от камеры или камера просто будет транслировать белый экран.
• Камера должна быть установлена в зоне действия сильного сигнала Wi-Fi. Не размещайте камеру рядом с объектами, которые могут влиять на качество приема сигнала Wi-Fi камерой, например, металлическими предметами, СВЧ-печами.
  • В обычных условиях использования данного оборудования между антенной и телом должно сохраняться расстояние не менее 20 см.

Информация об утилизации и переработке отходов электрического и электронного оборудования (WEEE)

Все изделия, на которые нанесен данный символ, представляют собой электрическое и электронное оборудование (WEEE согласно Директиве 2012/19/EC), отходы которых не должны утилизироваться вместе с несортированными бытовыми отходами. Вместо этого пользователь должен заботиться о защите здоровья людей и окружающей среды путем сдачи своего отработанного оборудования в соответствующий пункт приема отходов электрического и электронного оборудования, назначенного правительством или местными властями, для дальнейшей переработки. Надлежащая утилизация и переработка помогут предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека. Для получения дополнительной информации о местонахождении, а также об условиях работы с такими пунктами сбора обращайтесь к монтажной организации или местным органам власти.

Декларация о соответствии нормативным требованиям ЕС

Компания Shanghai Imilab Technology Co., Ltd. настоящим заявляет, что тип радиооборудования IMILAB C22 соответствует Директиве 2014/53/EC. Полный текст декларации EC приведен по следующему адресу в сети Интернет: https://www.imilabglobal.com/pages/eu-declaration-of-conformity

CE

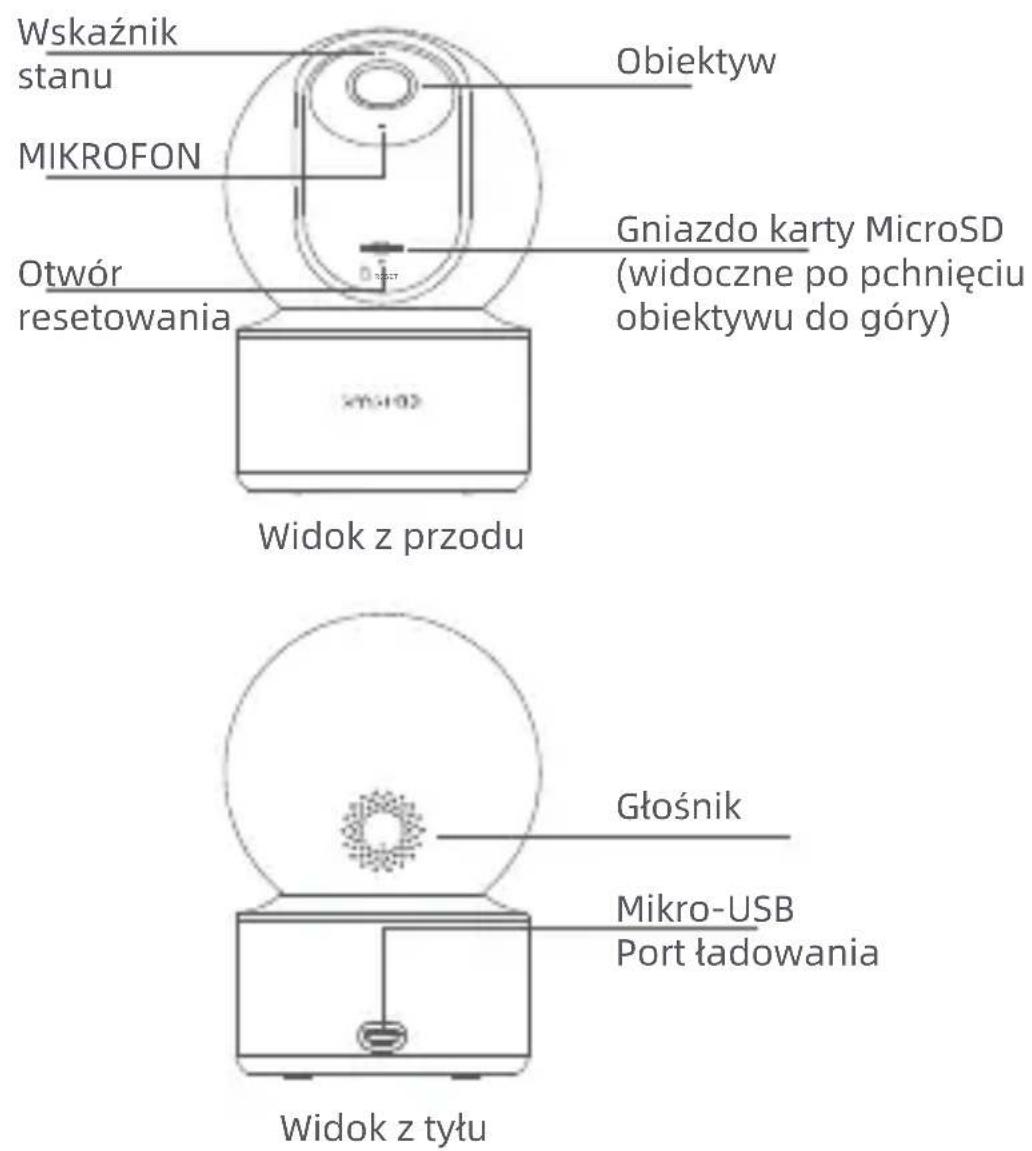

Przegląd produktu
