РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Thermocut 12E PROXXON

При чтении руководства по эксплуатации просьба открывать страницы с рисунками.

RUSS 48

6 4 7 1 5 3 2 8 Fig. 1

Fig. 2 1

Уважаемый покупатель!

Всегда держите это руководство под рукой.

Приступайте к эксплуатации устройства только после подробного ознакомления с руководством и строго соблюдайте изложенные в нем правила.

Компания PROXXON не несет ответственности за безопасную работу устройства, если:

• оборудование применяется не по своему заявленному назначению;
• оборудование используется для целей, не упомянутых в руководстве по эксплуатации;
• не соблюдаются правила техники безопасности.

Гарантийные обязательства для потребителя аннулируются в случае:

• несоблюдения правил эксплуатации,
• недостаточного уровня технического обслуживания.

В целях обеспечения собственной безопасности обязательно соблюдайте правила техники безопасности.

Применяйте только фирменные запасные части PROXXON.

Изготовитель оставляет за собой право на внесение технических изменений с целью дальнейшего усовершенствования. Желаем Вам успехов в освоении и применении нашего устройства.

Описание устройства

Термонож 12/Е с помощью высокотемпературной проволоки (макс. 400°C) производит резку пенопластов, например, стиропора. Высокая степень приспособляемости и связанная с этим максимальная свобода действий при придании заготовкам определенной формы обеспечивается за счет проволоки, которая может гнуться и принимать любую форму, а также за счет разнообразных возможностей регулирования положения крепежной скобы. При этом можно выполнять резку наружного слоя под разными углами (предусмотрено вытягивание зажимных штанг). Это открывает широкие возможности по формированию требуемого профиля изделий.

При резке крупных плоских заготовок скобу сзади необходимо откидывать в нижнее положение. Это обеспечивает компактность устройства и упрощает заглубление в прорези. При большой величине рабочего хода не возникает никаких затруднений при обработке более толстых заготовок или изготовлении широких профилей.

Эргономичная форма инструмента обеспечивает его точное ведение вдоль заготовки, а специальная удобная “пистолетная” рукоятка снижает усталость при длительной работе. Термонож 12/Е великолепно подходит, например, для изготовления моделей железнодорожного оборудования, для работ по архитектурному макетированию, конструкторскому моделированию и др.

Гибкая настройка в зависимости от различных условий применения достигается также благодаря возможности плавного регулирования температуры режущей проволоки. Поэтому оптимальное качество резки с использованием термоножа гарантируется после некоторой тренировки.

Запасная режущая проволока поставляется по заказу (артикул № 28082, длина х диаметр = 200 x 0,85 мм).

Объем поставки:

1 Термонож 12/E

5 Режущая проволока 200 x 0,85 мм

Технические данные

Напряжение 12 В

Мощность 60 Вт

Температура режущей проволоки: с возможностью регулирования в

пределах 150 – 400 °C (прибл.)

Время нагрева: 1 сек

Толщина режущей проволоки: 0,85 мм

Длина режущей проволоки: 200 мм

Глубина сквозного резания: 100 мм

Длина выноса, макс.: 200 мм

Вилка PROXXON кабеля питания 12 В с защитой от обратной полярности.

При работе с устройством рекомендуется применять сетевой адаптер MICRO-MOT (если ток больше 2,0 А).

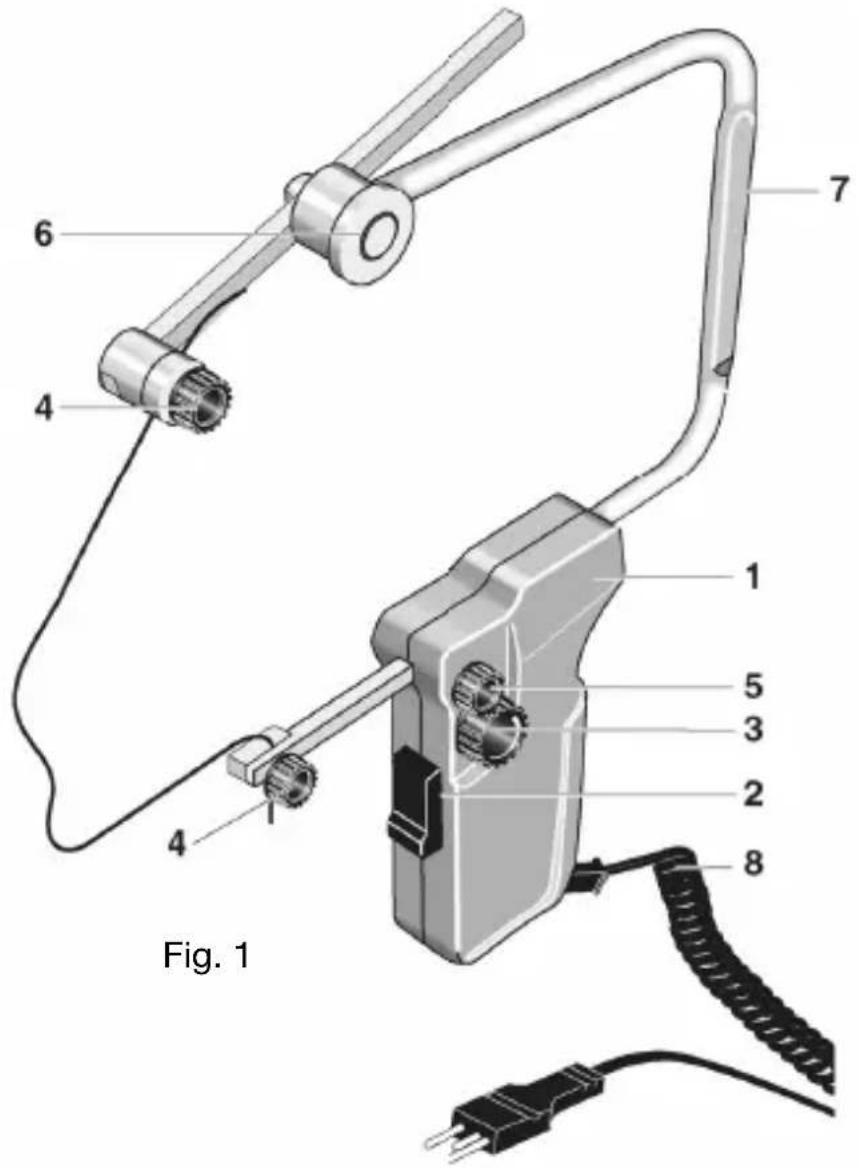

Обозначения, рис. 1

1. Ручка
2. Двухпозиционный выключатель
3. Регулятор температуры

4. Зажимные винты высокотемпературной проволоки

5. Зажимный винт нижнего держателя проволоки

6. Зажимный винт верхнего держателя проволоки
7. Опорная скоба
8. Кабель питания

Просьба учитывать следующее:

• Высокотемпературная проволока при работе может разогреваться до температуры 400 °C. Не прикасаться! Опасность получения ожогов!
• Внимательно следите, чтобы электрические провода или другие предметы случайно не соприкоснулись с горячей режущей проволокой!
• По завершении работы обязательно извлекайте вилку кабеля питания сетевого адаптера из розетки.
• Не разрешайте детям находиться рядом с рабочей зоной!

Работа с термоножом 12/Е

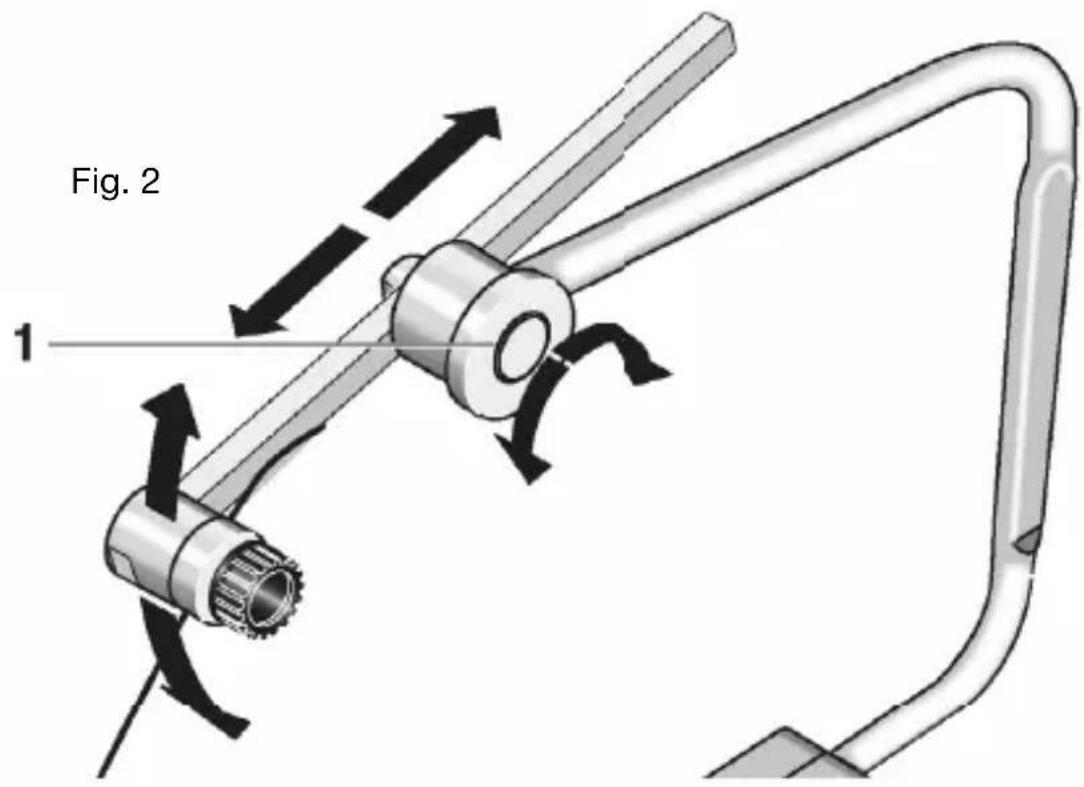

Регулировка верхнего держателя проволоки (рис. 2)

Внимание! Эту регулировку можно выполнить перед закреплением высокотемпературной проволоки в зажимах, однако предусмотрена также возможность последующей корректировки положения держателя.

1. Ослабьте зажимный винт 1.
2. Теперь держатель проволоки можно задвинуть или вытянуть, а также повернуть. Выполните необходимую регулировку.
3. Зафиксируйте держатель в установленном положении, затянув зажимный винт 1.

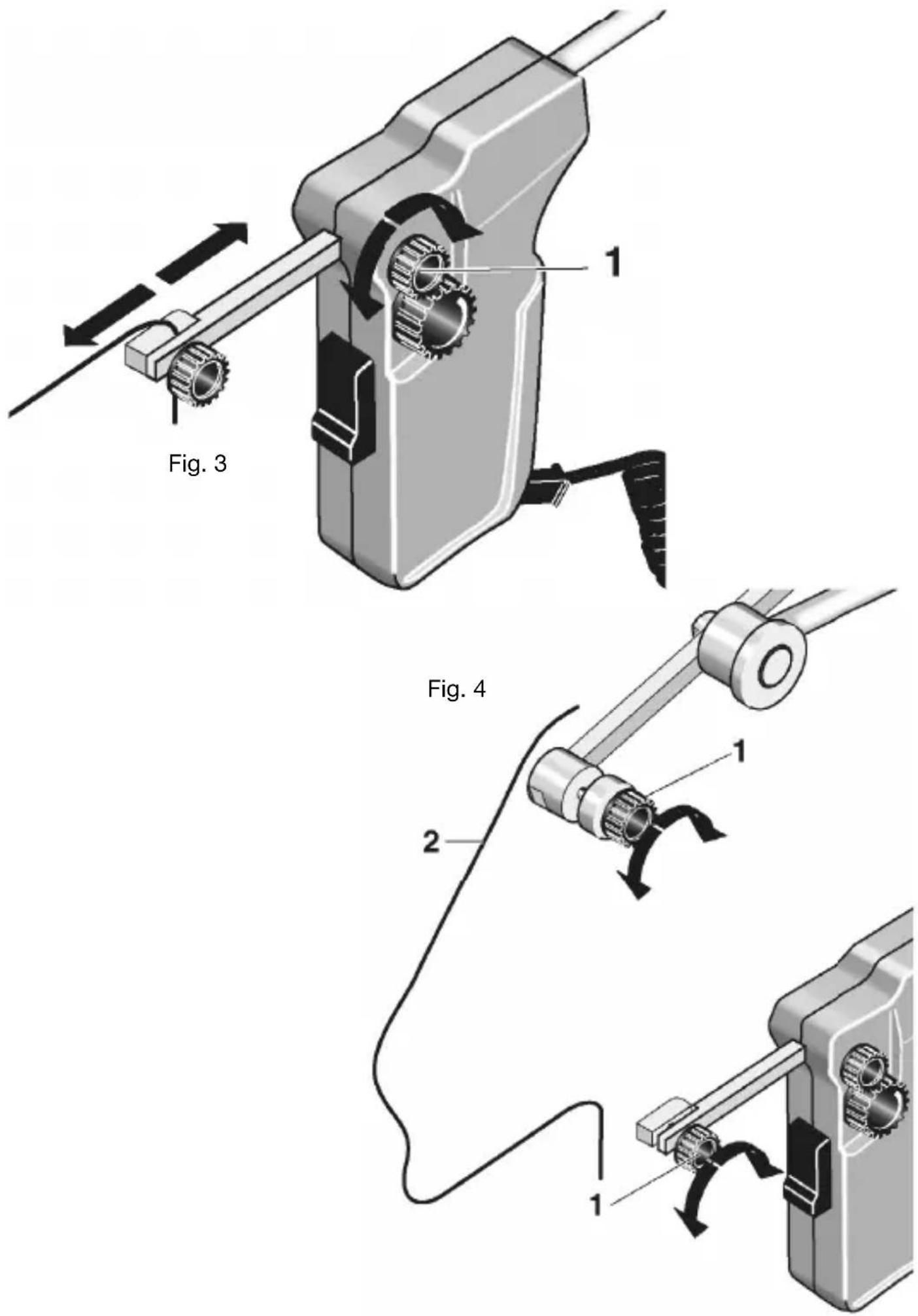

Регулировка нижнего держателя проволоки (рис. 3)

Внимание! Эту регулировку можно выполнить перед закреплением высокотемпературной проволоки в зажимах, однако предусмотрена также возможность последующей корректировки положения держателя.

1. Ослабьте зажимные винты 1.
2. Теперь держатель проволоки можно задвинуть или вытянуть. Выполните необходимую регулировку.
3. Зафиксируйте держатель в установленном положении, затянув зажимный винт 1.

Закрепление высокотемпературной проволоки (рис. 4)

1. Ослабьте зажимные винты 1.

2. Заведите проволоку 2 в зажимные шлицы и установите проволоку в требуемом положении.

3. Затяните зажимные винты 1.

Полезные советы

Запасная режущая проволока заказывается по № артикула 28082 (упаковка по 10 шт.).

Декларация о соответствии требованиям ЕС

Название и адрес организации:

PROXXON S.A.

6-10, H rebierg

L-6868 Wecker

Наименование изделия:

Термонож 12/E

Артикул №: 27082

Настоящим мы со всей ответственностью заявляем, что данное изделие соответствует требованиям следующих стандартов и нормативных документов:

Директива ЕС по ЭМС 2004/108//EWG

DIN EN 55014-1 / 06.2007

Дата: 21 ноября 2008 г.

Дипл. инж. Йорг Вагнер

PROXXON S.A.
