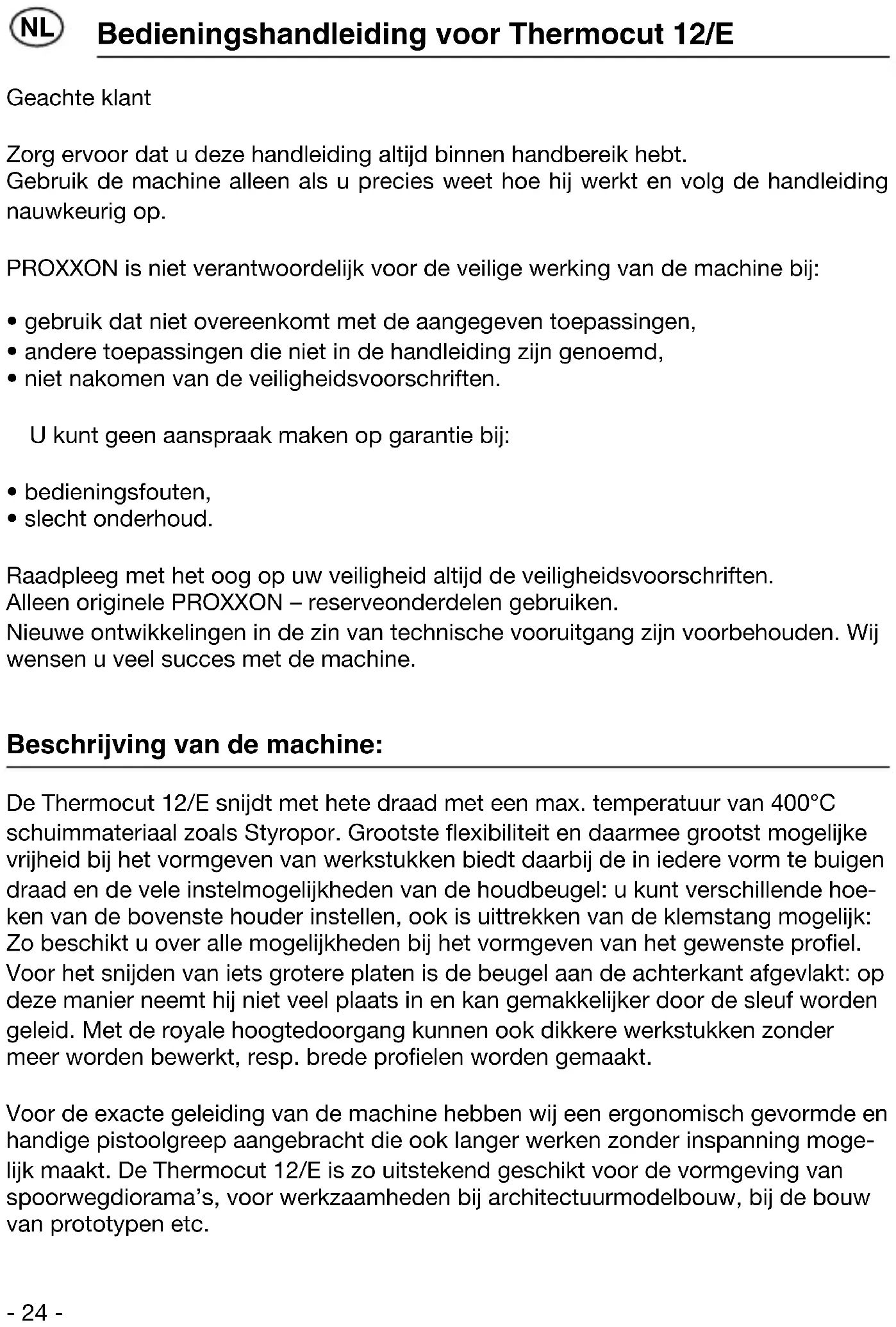

Fecha: 21. Noviembre 2008 Ing.Dipl. Jörg Wagner PROXXON S.A. - 23 -- 24 - Bedieningshandleiding voor Thermocut 12/E Geachte klant Zorg ervoor dat u deze handleiding altijd binnen handbereik hebt. Gebruik de machine alleen als u precies weet hoe hij werkt en volg de handleiding nauwkeurig op. PROXXON is niet verantwoordelijk voor de veilige werking van de machine bij:

• gebruik dat niet overeenkomt met de aangegeven toepassingen,

• andere toepassingen die niet in de handleiding zijn genoemd,

• niet nakomen van de veiligheidsvoorschriften. U kunt geen aanspraak maken op garantie bij:

• slecht onderhoud. Raadpleeg met het oog op uw veiligheid altijd de veiligheidsvoorschriften. Alleen originele PROXXON – reserveonderdelen gebruiken. Nieuwe ontwikkelingen in de zin van technische vooruitgang zijn voorbehouden. Wij wensen u veel succes met de machine. Beschrijving van de machine: De Thermocut 12/E snijdt met hete draad met een max. temperatuur van 400°C schuimmateriaal zoals Styropor. Grootste flexibiliteit en daarmee grootst mogelijke vrijheid bij het vormgeven van werkstukken biedt daarbij de in iedere vorm te buigen draad en de vele instelmogelijkheden van de houdbeugel: u kunt verschillende hoe- ken van de bovenste houder instellen, ook is uittrekken van de klemstang mogelijk: Zo beschikt u over alle mogelijkheden bij het vormgeven van het gewenste profiel. Voor het snijden van iets grotere platen is de beugel aan de achterkant afgevlakt: op deze manier neemt hij niet veel plaats in en kan gemakkelijker door de sleuf worden geleid. Met de royale hoogtedoorgang kunnen ook dikkere werkstukken zonder meer worden bewerkt, resp. brede profielen worden gemaakt. Voor de exacte geleiding van de machine hebben wij een ergonomisch gevormde en handige pistoolgreep aangebracht die ook langer werken zonder inspanning moge- lijk maakt. De Thermocut 12/E is zo uitstekend geschikt voor de vormgeving van spoorwegdiorama’s, voor werkzaamheden bij architectuurmodelbouw, bij de bouw van prototypen etc. NL- 25 - Voor het aanpassen aan verschillende verhoudingen dient ook de traploos regelbare snijdraadtemperatuur: optimale snijresultaten zijn zo met enige oefening gegaran- deerd. De reservesnijdraad is verkrijgbaar onder artikelnummer 28082, ook met lengte x doorsnede 200 x 0,85 mm Leveringspakket: 1 Thermocut 12/E 5 snijdraden 200 x 0,85 mm Technische gegevens: spanning 12 V vermogen 60 W temperatuur snijdraad regelbaar van ca. 150 – 400 °C. voorverwarmingstijd 1 sec. dikte snijdraad 0,85 mm lengte snijdraad 200 mm doorgangsbreedte: 100 mm uitspringing max: 200 mm PROXXON-12V-systeemstekker met tegengestelde spanningsbescherming. Voor het gebruik adviseren wij MICROMOT-nettransformatoren vanaf een stroom- sterkte van 2,0 A Legenda fig. 1:

3. Temperatuurregelknop

4. Klemschroef voor hete draad

5. Klemschroef voor onderste draadhouder

6. Klemschroef voor bovenste draadhouder

8. ToevoerleidingLet op het volgende:

• De hete draad kan tijdens de werking tot 400 °C verhitten. Niet aanraken. Verbran- dingsgevaar!

• Let erop dat geen elektrische leidingen of voorwerpen onopzettelijk met de hete snijdraad in aanraking komen!

• Na het gebruik de netstekker altijd uit de nettransformator trekken!

• Kinderen op afstand van het werkterrein houden! Werking van de Thermocut 12/E: Instellen van de bovenste draadhouder (fig. 2): Let op: u kunt deze instellingen vóór het klemmen van de hete draad uitvoeren, maar natuurlijk ook na afloop de positie bijstellen!

1. Klemschroef 1 losdraaien

2. De draadhouder kan nu zowel in- en uitgetrokken als ook gedraaid worden.

Gewenste instelling uitvoeren.

3. Door het aantrekken van de klemschroef 1 positie fixeren

Instellen van de onderste draadhouder (fig. 3): Let op: u kunt deze instellingen vóór het klemmen van de hete draad uitvoeren, maar natuurlijk ook na afloop de positie bijstellen!

1. Klemschroef 1 losdraaien

2. De draadhouder kan nu zowel in- als uitgetrokken worden. Gewenste instelling

3. Door het aantrekken van de klemschroef 1 positie fixeren

Hete draad bevestigen (fig. 4):

1. Klemschroef 1 losdraaien

2. Draad 2 in de klemslede leggen en in de gewenste positie brengen

3. Klemschroef 1 vastdraaien

Nuttige informatie: Reservesnijdraad verkrijgbaar onder artikelnummer 28082 (verpakking 10 stuks) - 26 -EG-conformiteitsverklaring Naam en adres: PROXXON S.A. 6-10, Härebierg L-6868 Wecker Productaanduiding: Thermocut 12/E Artikelnr.: 27082 Wij verklaren alleen verantwoordelijk te zijn dat dit product met de volgende normen en normatieve documenten overeenstemt: EU-EMV-richtlijn 2004/108//EEG
