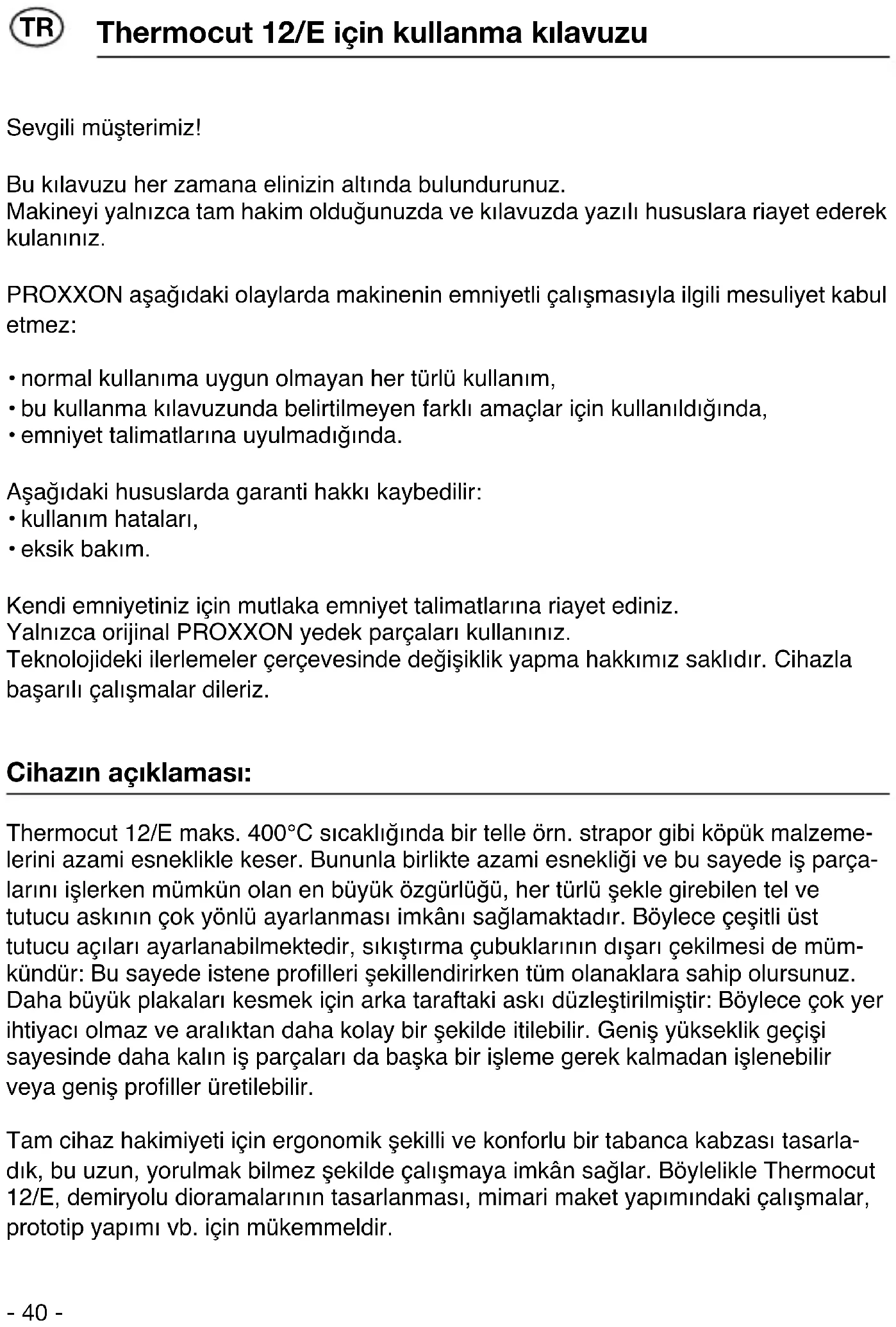

KULLANIM KILAVUZU Thermocut 12E PROXXON

Kullanma Talimatının okunması esnasında resim sayfalarını dışarı çıkartın.

TR 40

Polski

Bu kılavuzu her zamana elinizin altında bulundurunuz.

Makineyi yalnızca tam hakim olduğunuzda ve kılavuzda yazılı hususlara riayet ederek kulanınız.

PROXXON aşağıdaki olaylarda makinenin emniyetli çalışmasıyla ilgili mesuliyet kabul etmez:

• normal kullanıma uygun olmayan her türlü kullanım,
• bu kullanma kılavuzunda belirtilmeyen farklı amaçlar için kullanıldığında,
• emniyet talimatlarına uyulmadığında.

Aşağıdaki hususlarda garanti hakkı kaybedilir:

• kullanım hataları,
• eksik bakım.

Kendi emniyetiniz için mutlaka emniyet talimatlarına riayet ediniz.

Yalnızca orijinal PROXXON yedek parçaları kullanınız.

Teknolojideki ilerlemeler çerçevesinde değişiklik yapma hakkımız saklıdır. Cihazla başarılı çalışmalar dileriz.

Cihazın açıklaması:

Thermocut 12/E maks. 400°C sıcaklığında bir telle örn. strapor gibi köpük malzemelerini azami esneklikle keser. Bununla birlikte azami esnekliği ve bu sayede iş parçalarını işlerken mümkün olan en büyük özgürlüğü, her türlü şekilde girebilen tel ve tutucu askının çok yönlü ayarlanması imkânı sağlamaktadır. Böylece çeşitli üst tutucu açıları ayarlanabilmektedir, sıkıştırma çubuklarının dışarı çekilmesi de mümkündür: Bu sayede istene profilleri şekillendirirken tüm olanaklara sahip olursunuz. Daha büyük plakaları kesmek için arka taraftaki askı düzleştirilmiştir: Böylece çok yer ihtiyacı olmaz ve aralıktan daha kolay bir şekilde itilebilir. Geniş yükseklik geçişi sayesinde daha kalın iş parçaları da başka bir işleme gerek kalmadan işlenebilir veya geniş profiller üretilebilir.

Tam cihaz hakimiyeti için ergonomik şekilli ve konforlu bir tabanca kabzası tasarladık, bu uzun, yorulmak bilmez şekilde çalışmaya imkân sağlar. Böylelikle Thermocut 12/E, demiryolu dioramalarının tasarlanması, mimari maket yapımındaki çalışmalar, prototip yapımı vb. için mükemmeldir.

Kademesiz olarak ayarlanabilen kesme teli sıcaklığı da çeşitli koşullara uyum sağla-maya yarar: Bu sayede biraz alıştırmayla optimal kesim sonuçları garanti edilir.

Yedek kesme teli için Sipariş Numarası 28082, Burada da uzunluk x çap 200 x 0,85 mm

Teslimat kapsamı:

1 Thermocut 12/E

5 Kesme telleri 200 x 0,85 mm

Teknik özellikler:

Voltaj 12 V

Güç 60 W

Kesme teli sıcaklığı: ayar aralığı yakl. 150 - 400 °C.

Isıtma süresi: 1 san.

Kesme teli kalınlığı 0,85 mm

Kesme teli uzunluğu 200 mm

Geçiş genişliği: 100 mm

Çıkıntı maks.: 200 mm

Uç emniyetli PROXXON-12V sistem fişi.

İşletim için akım şiddeti 2,0 A ve üstü MICROMOT şebeke adaptörleri tavsiye ederiz

Lejant Şek. 1:

1. Tutma sapi
2. Açma-Kapama şalteri
3. Sıcaklık ayar düğmesi
4. Sıcak tel için sıkıştırma cívataları
5. Alt tel tutucu için sıkıştırma civatası
6. Üst tel tutucu için sıkıştırma cıvatası
7. Tutma askısı
8. Kablo

Lütfen dikkat ediniz:

• İşletim sırasında sıcak tel 400 °C'ye kadar isinabilir. Dokunmayınız! Yanma tehlikesi!

• Elektrik kablolarının veya nesnelerin sıcak kesme teline yanlışlıkla temas etmemesine dikkat ediniz!

• Kullanımdan sonra daima elektrik fişini çekiniz!

• Çocukları çalışma sahasından uzak tutunuz!

Thermocut 12/E işletimi:

Üst tel tutucusunun ayarlanması (Şek. 2):

Dikkat: Bu ayarları sıcak teli bağlamadan önce yapabilirsiniz, fakat sonra pozisyonu tam olarak ayarlamanız gerekir!

1. Sıkıştırma civatasını 1 gevşetiniz
2. Tel tutucusu şimdi içeri, dışarı ya da yana itilebilir. İstediğiniz ayarı yapınız.
3. Sıkıştırma civatasını 1 sikarak pozisyonu sabitleyiniz

Alt tel tutucusunun ayarlanması (Şek. 3):

Dikkat: Bu ayarları sıcak teli bağlamadan önce yapabilirsiniz, fakat sonra pozisyonu tam olarak ayarlamanız gerekir!

1. Sıkıştırma civatasını 1 gevşetiniz
2. Tel tutucusu şimdi içeri ve dışarı itilebilir. İstediğiniz ayarı yapınız.
3. Sıkıştırma civatasını 1 sikarak pozisyonu sabitleyiniz

Sıcak telin sabitlenmesi (Şek. 4)

1. Sabitleme civatalarını 1 gevşetiniz
2. Teli 2 sıkıştırma aralığına yerleştiriniz ve istediğiniz pozisyona getiriniz
3. Sıkıştırma civatasını 1 sıkınız

Faydalı bilgiler:

Yedek kesme teli Ürün numarası 28082 ile sipariş edilebilir (Paket içeriği 10 adet)

AT Uygunluk Belgesi

İsim ve adres: PROXXON S.A. 6-10, Härebierg L-6868 Wecker

Ürün adı: Thermocut 12/E Ürün No. : 27082

İşbu ürünün aşağıda yazılı normlar ve standart belgelere uygun olduğunu, mesuliyeti tarafımıza ait olmak üzere beyan ederiz:

AB-EMU Direktifi 2004/108//AET

DIN EN 55014-1 / 06.2007

Tarih: 21 Kasım 2008
