MANUALE UTENTE Thermocut 12E PROXXON

Per leggere le istruzioni per l'uso aprire le pagine ripiegate contenenti le figure.

I 16

Español

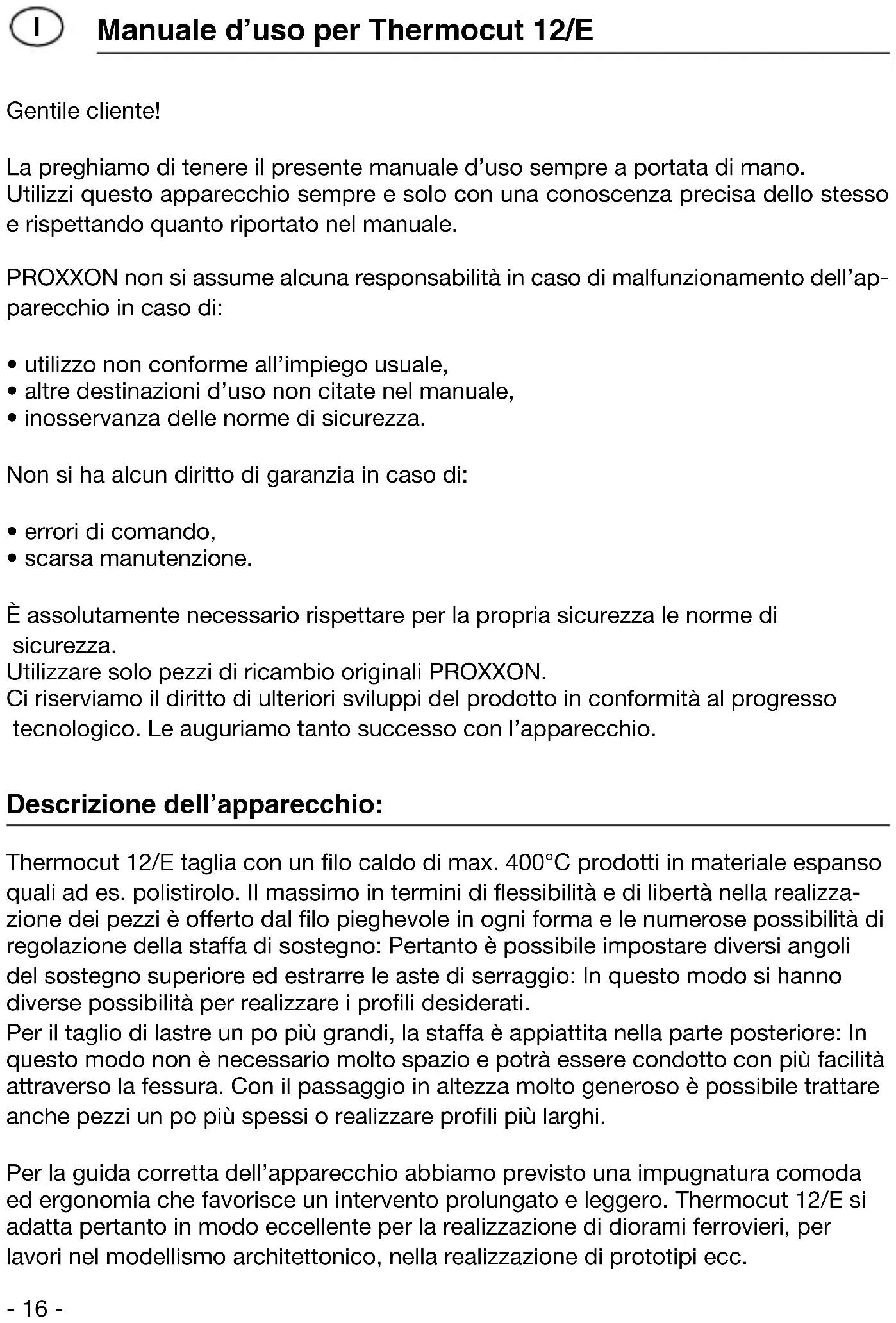

La preghiamo di tenere il presente manuale d'uso sempre a portata di mano.

Utilizzi questo apparecchio sempre e solo con una conoscenza precisa dello stesso e rispettando quanto riportato nel manuale.

PROXXON non si assume alcuna responsabilità in caso di malfunzionamento dell'apparecchio in caso di:

• utilizzo non conforme all'impiego usuale,
• altre destinazioni d'uso non citate nel manuale,
• inosservanza delle norme di sicurezza.

Non si ha alcun diritto di garanzia in caso di:

• errori di comando,
  • scarsa manutenzione.

È assolutamente necessario rispettare per la propria sicurezza le norme di sicurezza.

Utilizzare solo pezzi di ricambio originali PROXXON.

Ci riserviamo il diritto di ulteriori sviluppi del prodotto in conformità al progresso tecnologico. Le auguriamo tanto successo con l'apparecchio.

Descrizione dell'apparecchio:

Thermocut 12/E taglia con un filo caldo di max. 400°C prodotti in materiale espanso quali ad es. polistirolo. Il massimo in termini di flessibilità e di libertà nella realizzazione dei pezzi è offerto dal filo pieghevole in ogni forma e le numerose possibilità di regolazione della staffa di sostegno: Pertanto è possibile impostare diversi angoli del sostegno superiore ed estrarre le aste di serraggio: In questo modo si hanno diverse possibilità per realizzare i profili desiderati.

Per il taglio di lastre un po più grandi, la staffa è appiattita nella parte posteriore: In questo modo non è necessario molto spazio e potrà essere condotto con più facilità attraverso la fessura. Con il passaggio in altezza molto generoso è possibile trattare anche pezzi un po più spessi o realizzare profili più larghi.

Per la guida corretta dell'apparecchio abbiamo previsto una impugnatura comoda ed ergonomia che favorisce un intervento prolungato e leggero. Thermocut 12/E si adatta pertanto in modo eccellente per la realizzazione di diorami ferrovieri, per lavori nel modellismo architettonico, nella realizzazione di prototipi ecc.

Per l'adattamento a diversi rapporti serve anche la temperatura a regolazione continua del filo da taglio: In questo modo, con un po di esercizio, è possibile garantire dei risultati di taglio ottimali.

Il filo di taglio di ricambio è disponibile con il numero articolo 28082, Anche in questo caso Lunghezza x Diametro 200 x 0,85 mm

Fornitura:

1 Thermocut 12/E

5 fili di taglio 200 x 0,85 mm

Dati tecnici:

Tensione: 12 V

Potenza: 60 W

Temperatura filo di taglio: regolabile da ca. 150 – 400 °C.

Tempo di riscaldamento: 1 sec.

Spessore filo di taglio: 0.85 mm

Lunghezza filo di taglio: 200 mm

Larghezza di passaggio: 100 mm

Sbraccio max.: 200 mm 200 mm

Spina di sistema PROXXON-12V anti inversione dei poli.

Per il funzionamento consigliamo alimentatori MICROMOT a partire da una intensità di corrente da 2,0 A

Legenda Fig. 1:

1. Impugnatura

2. Interruttore On-Off

3. Pulsante di regolazione della temperatura

4. Viti di serraggio per filo caldo

5. Vite di serraggio per portafilo inferiore

6. Vite di serraggio per portafilo superiore

7. Staffa di sostegno

8. Cavo di alimentazione

Nota:

• Il filo durante il funzionamento può raggiungere una temperatura di 400 °C. Non toccare! Rischio di ustioni!
• Accertarsi che nessun cavo elettrico o oggetto possa venire a contatto inavvertitamente con il filo di taglio caldo!
• Dopo l'utilizzo estrarre sempre la spina dell'apparecchio dalla presa elettrica!
• Tenere i bambini lontani dall'area di lavoro!

Funzionamento del Thermocut 12/E:

Regolazione del portafilo superiore (Fig. 2):

Attenzione: Queste regolazioni possono essere eseguite prima di fissare il filo caldo, ma si ha ovviamente la possibilità di correggere la posizione anche successivamente!

1. Svitare la vite di serraggio 1
2. A questo punto il portafilo può essere sia inserito che estratto, ma anche spo- stato. Esequire la regolazione desiderata.
3. Fissare la posizione stringendo la vite di serraggio 1

Regolazione del portafilo inferiore (Fig. 3):

Attenzione: Queste regolazioni possono essere eseguite prima di fissare il filo caldo, ma si ha ovviamente la possibilità di correggere la posizione anche successivamente!

1. Svitare la vite di serraggio 1
2. A questo punto il portafilo può essere sia inserito che estratto. Eseguire la regolazione desiderata.
3. Fissare la posizione stringendo la vite di serraggio 1

Vista complessiva (Fig. 4)

1. Svitare le viti di serraggio 1
2. Inserire il filo 2 nella fessura di serraggio e portarlo nella posizione desiderata
3. Stringere le viti di serraggio 1

Suggerimenti utili:

Il filo di taglio di ricambio è disponibile con il numero articolo 28082 (Confezione da 10 pezzi)

Cognome ed indirizzo:

PROXXON S.A.

6-10, Härebierg

L-6868 Wecker

Descrizione del prodotto:

Thermocut 12/E

N. articolo: 27082

Dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme e documentazioni normative:

Direttiva CEM UE 2004/108//CEE

DIN EN 55014-1 / 06.2007
