BEDIENUNGSANLEITUNG Thermocut 12E PROXXON

Bedienungsanleitung Thermocut 12/E

Beim Lesen der Gebrauchsanleitung die Bildseite herausklappen.

D 5

English

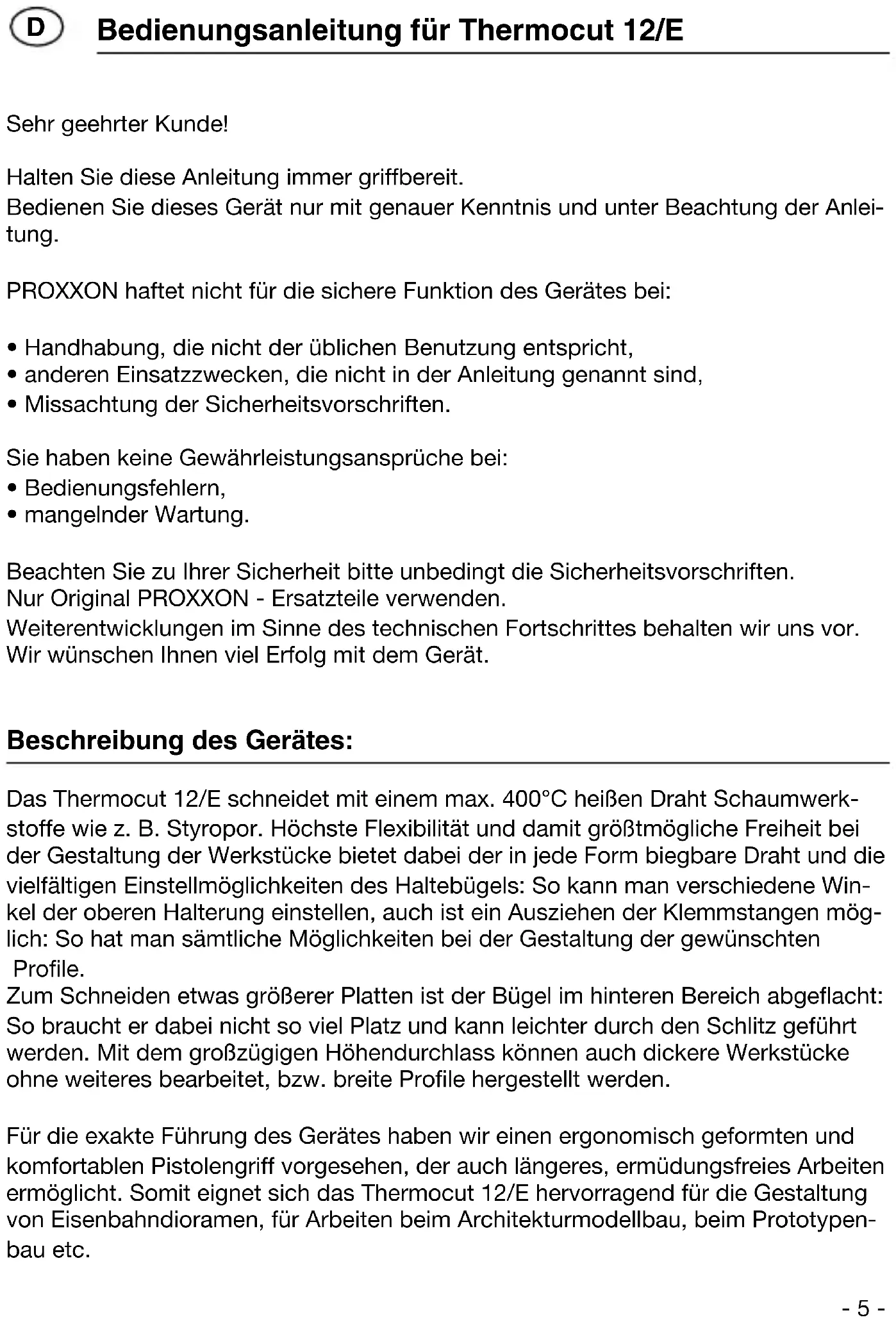

Sehr geehrter Kunde!

Halten Sie diese Anleitung immer griffbereit.

Bedienen Sie dieses Gerät nur mit genauer Kenntnis und unter Beachtung der Anleitung.

PROXXON haftet nicht für die sichere Funktion des Gerätes bei:

• Handhabung, die nicht der üblichen Benutzung entspricht,
• anderen Einsatzzwecken, die nicht in der Anleitung genannt sind,
• Missachtung der Sicherheitsvorschriften.

Sie haben keine Gewährleistungsansprüche bei:

• Bedienungsfehlern,
• mangelnder Wartung.

Beachten Sie zu Ihrer Sicherheit bitte unbedingt die Sicherheitsvorschriften. Nur Original PROXXON - Ersatzteile verwenden.

Weiterentwicklungen im Sinne des technischen Fortschrittes behalten wir uns vor. Wir wünschen Ihnen viel Erfolg mit dem Gerät.

Beschreibung des Gerätes:

Das Thermocut 12/E schneidet mit einem max. 400°C heißen Draht Schaumwerkstoffe wie z. B. Styropor. Höchste Flexibilität und damit größtmögliche Freiheit bei der Gestaltung der Werkstücke bietet dabei der in jede Form biegbare Draht und die vielfältigen Einstellmöglichkeiten des Haltebügels: So kann man verschiedene Winkel der oberen Halterung einstellen, auch ist ein Ausziehen der Klemmstangen möglich: So hat man sämtliche Möglichkeiten bei der Gestaltung der gewünschten Profile.

Zum Schneiden etwas größerer Platten ist der Bügel im hinteren Bereich abgeflacht: So braucht er dabei nicht so viel Platz und kann leichter durch den Schlitz geführt werden. Mit dem großzügigen Höhendurchlass können auch dickere Werkstücke ohne weiteres bearbeitet, bzw. breite Profile hergestellt werden.

Für die exakte Führung des Gerätes haben wir einen ergonomisch geformten und komfortablen Pistolengriff vorgesehen, der auch längeres, ermüdungsfreies Arbeiten ermöglicht. Somit eignet sich das Thermocut 12/E hervorragend für die Gestaltung von Eisenbahndioramen, für Arbeiten beim Architekturmodellbau, beim Prototypenbau etc.

Zur Anpassung an verschiedene Verhältnisse dient auch die stufenlos regelbare Schneiddrahttemperatur: Optimale Schneidergebnisse sind somit mit etwas Übung garantiert.

Den Ersatzschneidedraht gibt's unter der Artikelnummer 28082, auch hier Länge x Durchmesser 200 x 0,85 mm

Lieferumfang:

1 Thermocut 12/E

5 Schneiddrähte 200 x 0,85 mm

Technische Daten:

Spannung: 12 V

Leistung: 60 W

Schneidedrahttemperatur: regelbar von ca. 150 – 400 °C.

Anheizzeit: 1

Schneiddrahtdicke: 0,85

Schneiddrahtlänge: 200

Durchlassbreite: 100

Ausladung max.: 200 mm

Verpolungssicherer PROXXON-12V-Systemstecker.

Zum Betrieb empfehlen wir MICROMOT-Netzgeräte ab einer Stromstärke von 2,0 A

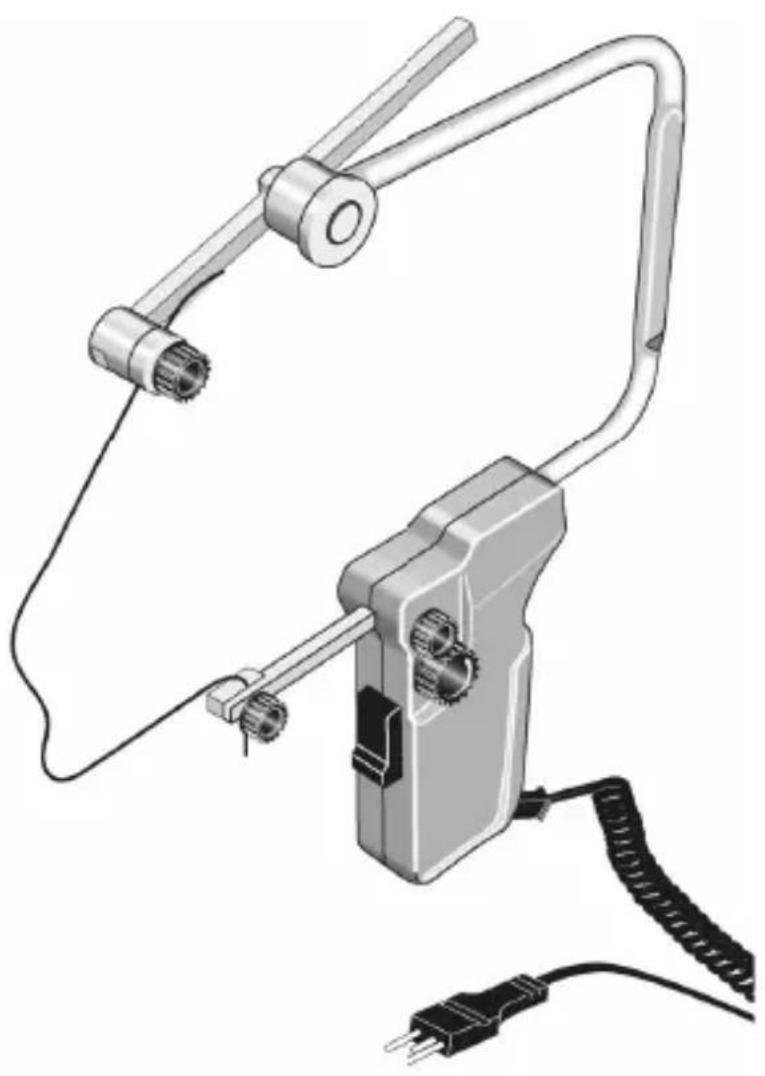

Legende Fig. 1:

1. Haltegriff
2. Ein-Aus-Schalter
3. Temperaturregelknopf
4. Klemmschrauben für Heißdraht
5. Klemmschraube für unteren Drahthalter
6. Klemmschraube für oberen Drahthalter
7. Haltebügel
8. Zuleitung

Bitte beachten Sie:

• Der Heißdraht kann sich beim Betrieb auf 400° C erhitzen. Nicht berühren! Verbrennungsgefahr!
• Achten sie darauf, dass keine elektrischen Leitungen oder Gegenstände unbeabsichtigt mit dem heißen Schneiddraht in Berührung kommen!
• Nach dem Gebrauch immer Netzstecker des Netzgerätes ziehen!
• Kinder vom Arbeitsbereich fernhalten!

Betrieb des Thermocut 12/E:

Einstellen des oberen Drahthalters (Fig. 2):

Achtung: Sie können diese Einstellungen vor dem Klemmen des Heißdrahtes vornehmen, aber natürlich auch hinterher die Position noch entsprechend korrigieren!

1. Klemmschraube 1 lösen
2. Der Drahthalter kann nun sowohl ein- und ausgezogen als auch geschwenkt werden. Gewünschte Einstellung vornehmen.
3. Durch das Anziehen der Klemmschraube 1 Position fixieren

Einstellen des unteren Drahthalters (Fig. 3):

Achtung: Sie können diese Einstellungen vor dem Klemmen des Heißdrahtes vornehmen, aber natürlich auch hinterher die Position noch entsprechend korrigieren!

1. Klemmschraube 1 lösen
2. Der Drahthalter kann nun sowohl ein- und ausgezogen werden. Gewünschte Einstellung vornehmen.
3. Durch das Anziehen der Klemmschraube 1 Position fixieren

Heißdraht befestigen (Fig. 4)

1. Klemmschrauben 1 lösen
2. Draht 2 in die Klemmschlitze einlegen und in die gewünschte Position bringen
3. Klemmschrauben 1 festziehen

Nützliche Hinweise:

Ersatzschneidedraht erhältlich unter der Artikelnummer 28082 (Packungsgröße 10 Stück)

Name und Anschrift:

PROXXON S.A.

6-10, Härebierg

L-6868 Wecker

Produktbezeichnung:

Thermocut 12/E

Artikel Nr.: 27082

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden

Normen und normativen Dokumenten übereinstimmt:

EU-EMV-Richtlinie 2004/108/EG

DIN EN 55014-1 / 06.2007

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Datum: 21. November 2008

ayy 5

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Dear Customer,

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Cher client!

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

I

Manuale d'uso per Thermocut 12/E

Gentile cliente!

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Ing. Dipl. Jörg Wagner

PROXXON S.A.

Geachte klant

Technische gegevens:

spanning 12 V

vermogen 60 W

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Datum: 21 november 2008

ayy

Ir. Jörg Wagner

PROXXON S.A.

Kære kunde!

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Dato: 21. november 2008

Dipl.-Ing. Jörg Wagner PROXXON S.A.

Bäste kund!

Denna bruksanvisning skall alltid finnas tillhands.

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Datum: 21. November 2008

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Dipl.-Ing. Jörg Wagner PROXXON S.A.

Sevgili müşterimiz!

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

Dipl.-Ing. Jörg Wagner PROXXON S.A.

Szanowny Kliencie!

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 10.2006

DIN EN 61000-3-3 / 06.2006

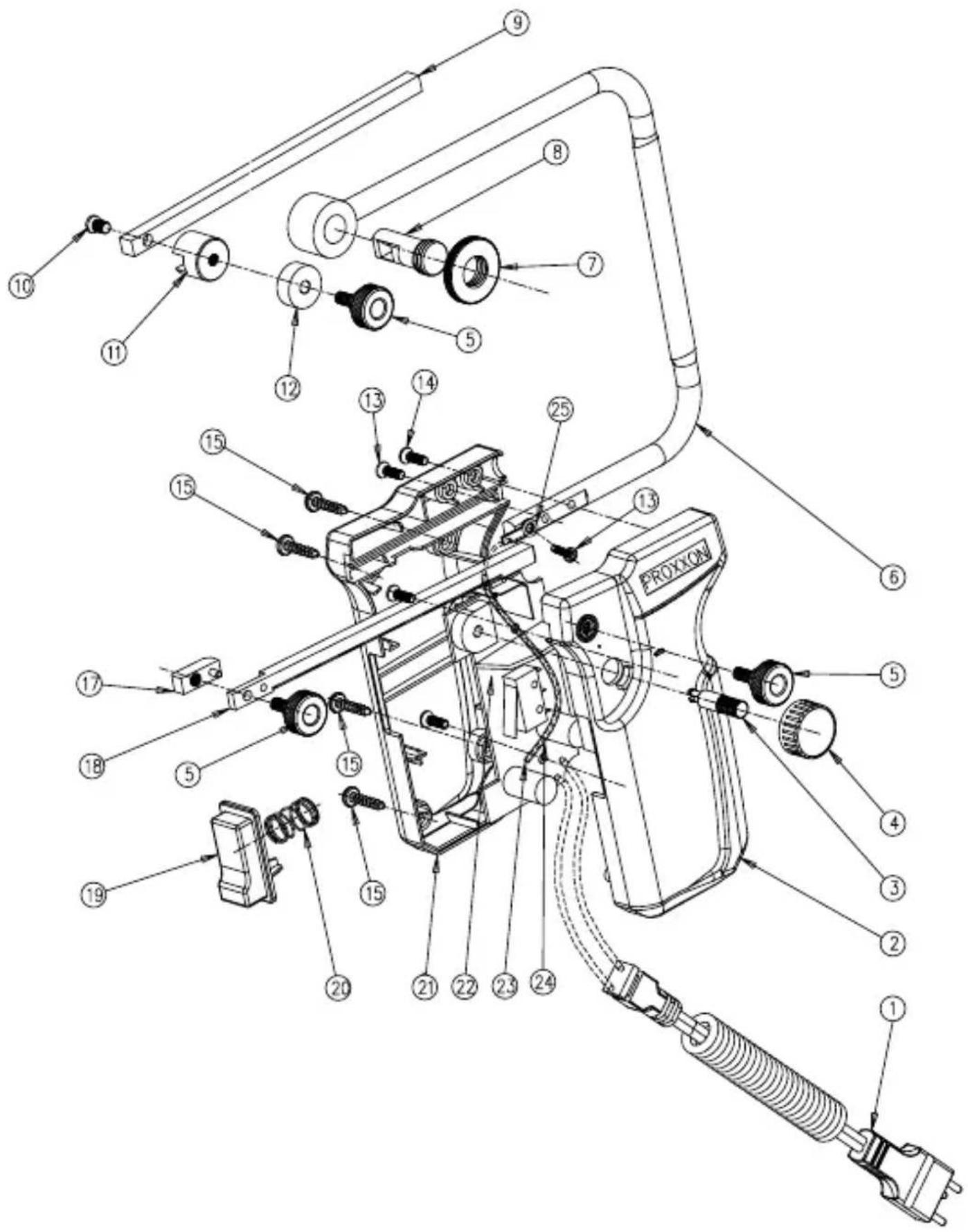

PROXXON Thermocut 12/E
Stk.-Nr. Benennung

27082	-	01	Zuleitung
27082 - 02 Linke Griffhälfte / Casing half, left
27082 - 03 Potentiometerachse / Potentiometer shaft
27082 - 04 Drehknopf / Adjusting knob
27082 - 05 Rändelschraube / Knurled screw
27082 - 06 Bügel / Bow
27082 - 07 Rändelmutter / Knurled nut
27082	-	08	Führung
27082 - 09 Befestigungselement / Fastener
27082 - 10 Schraube	/ Screw
27082 - 11 Klemmelement oben	/ Clamping element
27082	- 12	Klemmscheibe	/
27082 - 13 Schraube	/ Screw
27082 - 14 Schraube	/ Screw
27082 - 15 Schraube	/ Screw
27082 - 16 Schneiddraht (o. Abb.)	/ Cutting wire (not illustrated)
27082 - 17 Klemmelement unten	/ Downer clamping element
27082 - 18 Führung unten	/ Downer Guidance
27082 - 19 Taster	/ Button
27082	-	20	Druckfeder
27082 - 21 Rechte Griffhälfte	/ Casing half, right
27082	-	22	Platine
27082	- 23	Anschlusskabel	/
27082 - 24 Ersatzschneiddraht, 5 Stück, (o. Abb.)	/ Replacement cutting wires, 5 pc. (not illustrated)
27082	- 99 Bedienungsanleitung	/	Power-supply cord

Ihr Gerät funktioniert nicht ordentlich? Dann bitte die Bedienungs - anleitung noch einmal genau durchlesen. Ist es tatsächlich defekt, senden Sie es bitte an:

PROXXON Zentralservice PROXXON Zentralservice D-54518 Niersbach A-4224 Wartberg/Aist

Wir reagieren prompt und zuverlässig! Über diese Adresse können Sie auch alle erforderlichen Ersatzteile bestellen.

Wichtig:

Eine kurze Fehlerbeschreibung hilft uns, noch schneller zu reagieren. Bei Rücksendungen innerhalb der Garantiezeit bitte Kaufbeleg beifügen. Bitte senden Sie das Gerät in der Originalverpackung zurück! So vermeiden Sie Beschädigungen beim Transport!
