INSTRUKCJA OBSŁUGI Thermocut 12E PROXXON

Przy czytaniu instrukcji obsługi otworzyć strony ze zdjęciami.

PL 44

Русский

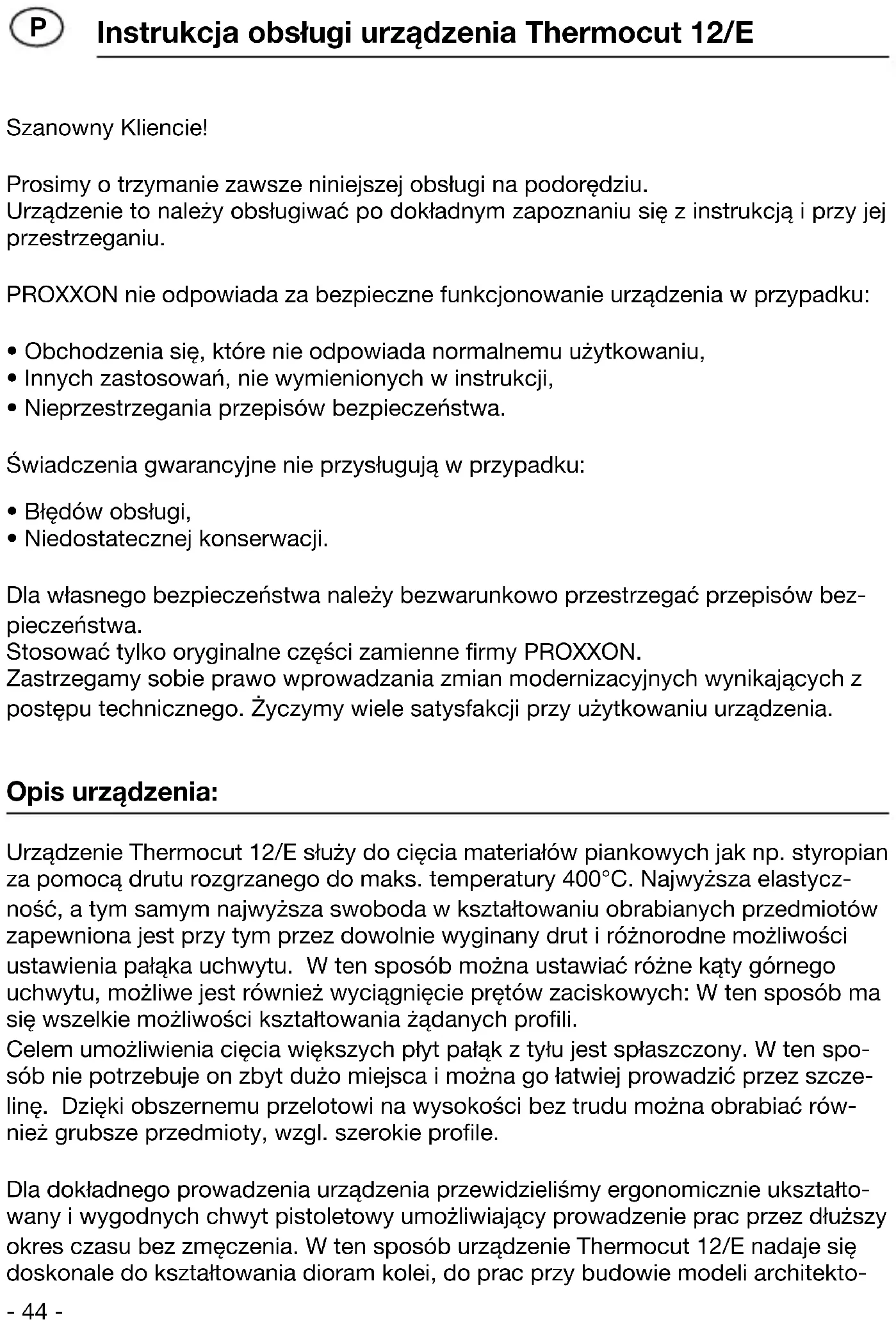

Prosimy o trzymanie zawsze niniejszej obsługi na podorędziu.

Urządzenie to należy obsługiwać po dokładnym zapoznaniu się z instrukcją i przy jej przestrzeganiu.

PROXXON nie odpowiada za bezpieczne funkcjonowanie urządzenia w przypadku:

• Obchodzenia się, które nie odpowiada normalnemu użytkowaniu,
• Innych zastosowań, nie wymienionych w instrukcji,
• Nieprzestrzegania przepisów bezpieczeństwa.

Świadczenia gwarancyjne nie przysługują w przypadku:

• Błędów obsługi,
  • Niedostatecznej konserwacji.

Dla własnego bezpieczeństwa należy bezwarunkowo przestrzegać przepisów bezpieczeństwa.

Stosować tylko oryginalne części zamienne firmy PROXXON.

Zastrzegamy sobie prawo wprowadzania zmian modernizacyjnych wynikających z postępu technicznego. Życzymy wiele satysfakcji przy użytkowaniu urządzenia.

Opis urządzenia:

Urządzenie Thermocut 12/E służy do cięcia materiałów piankowych jak np. styropian za pomocą drutu rozgrzanego do maks. temperatury 400°C. Najwyższa elastyczność, a tym samym najwyższa swoboda w kształtowaniu obrabianych przedmiotów zapewniona jest przy tym przez dowolnie wyginany drut i różnorodne możliwości ustawienia pałąka uchwytu. W ten sposób można ustawiać różne kąty górnego uchwytu, możliwe jest również wyciągnięcie prętów zaciskowych: W ten sposób ma się wszelkie możliwości kształtowania żądanych profili.

Celem umożliwiaenia cięcia większych płyt pałąk z tyłu jest spłaszczony. W ten sposób nie potrzebuje on zbyt dużo miejsca i można go łatwiej prowadzić przez szczelinę. Dzięki obszernemu przelotowi na wysokości bez trudu można obrabiać również grubsze przedmioty, wzgl. szerokie profile.

Dla dokładnego prowadzenia urządzenia przewidzieliśmy ergonomicznie ukształtowany i wygodnych chwyt pistoletowy umożliwiający prowadzenie prac przez dłuższy okres czasu bez zmęczenia. W ten sposób urządzenie Thermocut 12/E nadaje się doskonale do kształtowania dioram kolei, do prac przy budowie modeli architekto-

nicznych, prototypów, itd.

Celem dostosowania do różnych uwarunkowań przewidziana jest bezstopniowa regulacja temperatury drutu tnącego. Tym samym po kilku ćwiczeniach można uzyskać optymalne wyniki cięcia.

Zapasowy drut tnący można znaleźć pod numerem artykułu 28082, również o długości x średnica 200 x 0,85 mm.

Zakres dostawy:

1 Urządzenie Thermocut 12/E
5 Drutów tnących 200 x 0,85 mm

Dane techniczne:

Napięcie 12 V

Moc 60 W

Temperatura drutu tnącego: regulowana w zakresie ok. 150 – 400°C.

Czas nagrzewania: 1 sek.

Grubość drutu tnącego 0,85 mm

Długość drutu tnącego 200 mm

Szerokość przelotu: 100 mm

Występ maks.: 200 mm

Wtyczka systemowa uniemożliwiająca zamianę biegunów PROXXON – 12V.

Do eksploatacji polecamy zasilacze MICROMOT o natężeniu prądu 2,0 A.

Legenda do Rys. 1:

1. Chwyt
2. Włącznik - Wyłącznik
3. Pokrętło regulacji temperatury
4. Śruby zaciskowe drutu grzewczego
5. Śruba zaciskowa dolnego uchwytu drutu
6. Śruba zaciskowa górnego uchwytu drutu
7. Pałąk uchwytu
8. Przewód zasilający

Prosimy pamiętać:

• Drut grzewczy może się nagrzać do temperatury 400°C. Nie dotykać! Niebezpieczeństwo oparzenia!
• Zwracać uwagę, aby gorący drut tnący nie dotykał w sposób niezamierzony żadnych przewodów elektrycznych lub przedmiotów.
• Po użyciu zawsze wyciągnąć wtyczkę przewodu zasilającego zasilacza!
• Dzieci trzymać z daleka od miejsca pracy!

Praca z użyciem urządzenia Thermocut 12/E:

Ustawienie górnego uchwytu drutu (Rys. 2):

Uwaga! Ustawienia tego można dokonać przed zamocowaniem drutu grzewczego, ale oczywście potem należy jeszcze odpowiednio skorygować położenie!

1. Odkręcić śrubę zaciskową 1.
2. Drut można teraz zarówno wciągać i wyciągać, jak również nachylać. Dokonać żądanego ustawienia.
3. Unieruchomić położenie poprzez przykręcenie śruby zaciskowej 1.

Ustawienie dolnego uchwytu drutu (Rys. 3):

Uwaga! Ustawienia tego można dokonać przed zamocowaniem drutu grzewczego, ale oczywście potem należy jeszcze odpowiednio skorygować położenie!

1. Odkręcić śrubę zaciskową 1.
2. Drut można teraz zarówno wciągać i wyciągać, jak również nachylać. Dokonać żądanego ustawienia.
3. Unieruchomić położenie poprzez przykręcenie śruby zaciskowej 1.

Zamocowanie drutu grzewczego (Rys. 4)

1. Odkręcić śrubę zaciskową 1.
2. Włożyć drut 2 do szczelin zaciskowych i umieścić w żądanym położeniu.
3. Dokręcić śruby zaciskowe 1.

Pożyteczne wskazówki:

Zapasowy drut tnący można nabyć pod numerem artykułu 28082 (wielkość opakowania 10 sztuk).

Nazwa i adres:

PROXXON S.A.

6-10, Härebierg

L-6868 Wecker

Oznaczenie produktu:

Thermocut 12/E

Nr artykułu: 27082

Oświadczamy z całą odpowiedzialnością, iż produkt ten odpowiada następującym normom i dokumentom normatywnym:

Dyrektywa UE EMV (Zgodność elektromagnetyczna) 2004/108//EWG

DIN EN 55014-1 / 06.2007

Data: 21. listopada 2008

ayy y

Inż. dypl. Jörg Wagner

PROXXON S.A.
