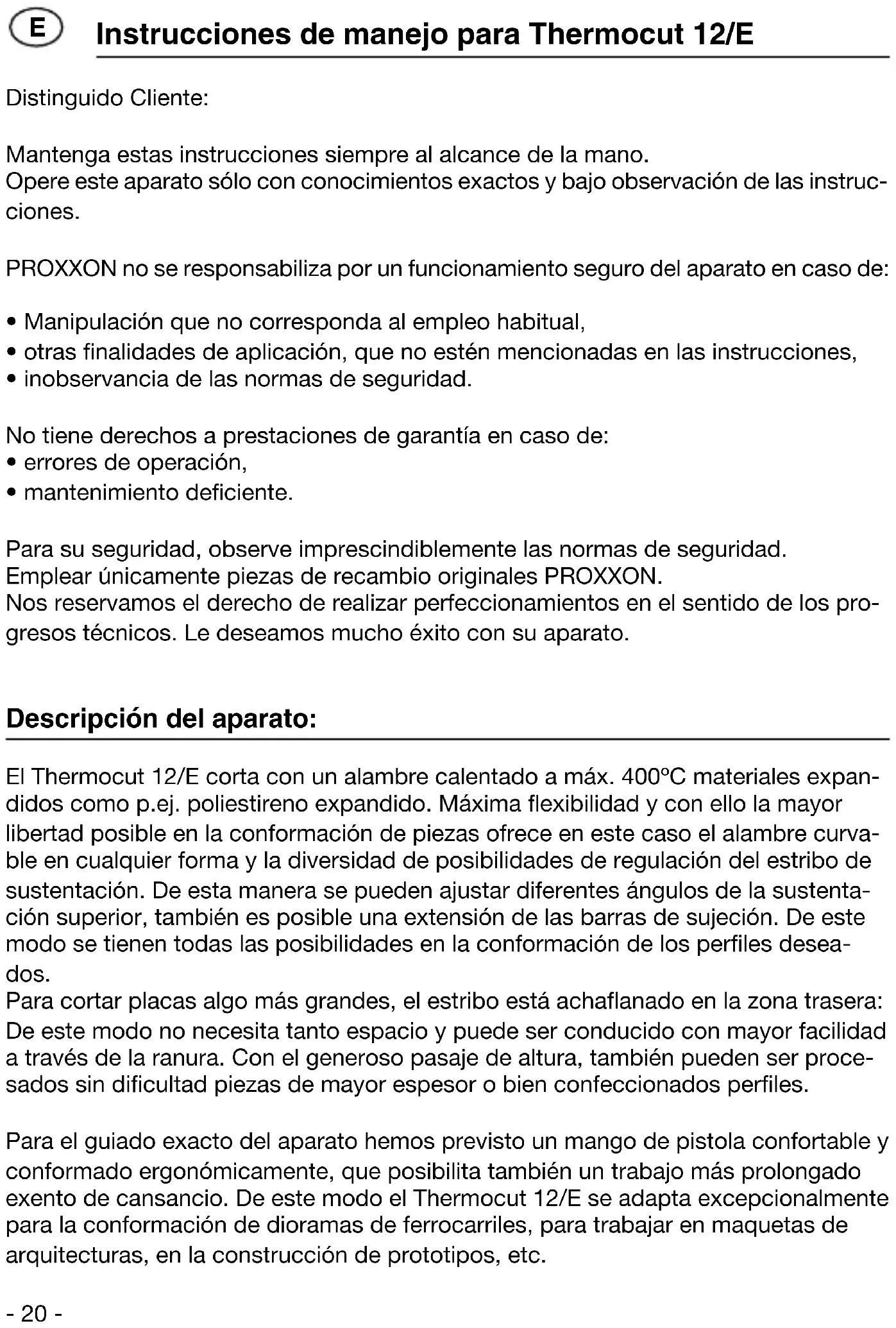

Data: 21. Novembre 2008 Ing. Jörg Wagner PROXXON S.A. - 19 -- 20 - Instrucciones de manejo para Thermocut 12/E Distinguido Cliente: Mantenga estas instrucciones siempre al alcance de la mano. Opere este aparato sólo con conocimientos exactos y bajo observación de las instruc- ciones. PROXXON no se responsabiliza por un funcionamiento seguro del aparato en caso de:

• Manipulación que no corresponda al empleo habitual,

• otras finalidades de aplicación, que no estén mencionadas en las instrucciones,

• inobservancia de las normas de seguridad. No tiene derechos a prestaciones de garantía en caso de:

• errores de operación,

• mantenimiento deficiente. Para su seguridad, observe imprescindiblemente las normas de seguridad. Emplear únicamente piezas de recambio originales PROXXON. Nos reservamos el derecho de realizar perfeccionamientos en el sentido de los pro- gresos técnicos. Le deseamos mucho éxito con su aparato. Descripción del aparato: El Thermocut 12/E corta con un alambre calentado a máx. 400ºC materiales expan- didos como p.ej. poliestireno expandido. Máxima flexibilidad y con ello la mayor libertad posible en la conformación de piezas ofrece en este caso el alambre curva- ble en cualquier forma y la diversidad de posibilidades de regulación del estribo de sustentación. De esta manera se pueden ajustar diferentes ángulos de la sustenta- ción superior, también es posible una extensión de las barras de sujeción. De este modo se tienen todas las posibilidades en la conformación de los perfiles desea- dos. Para cortar placas algo más grandes, el estribo está achaflanado en la zona trasera: De este modo no necesita tanto espacio y puede ser conducido con mayor facilidad a través de la ranura. Con el generoso pasaje de altura, también pueden ser proce- sados sin dificultad piezas de mayor espesor o bien confeccionados perfiles. Para el guiado exacto del aparato hemos previsto un mango de pistola confortable y conformado ergonómicamente, que posibilita también un trabajo más prolongado exento de cansancio. De este modo el Thermocut 12/E se adapta excepcionalmente para la conformación de dioramas de ferrocarriles, para trabajar en maquetas de arquitecturas, en la construcción de prototipos, etc. E- 21 - Para la adaptación de diferentes relaciones, sirve también la temperatura del alam- bre de corte regulable sin escalonamientos: Óptimos resultados de corte con un poco de práctica de este modo están garantizados. El alambre de corte de recambio se dispone bajo el número de artículo 28082, tam- bién aquí longitud x diámetro 200 x 0,85 mm Volumen de suministro: 1 Thermocut 12/E 5 alambres de corte 200 x 0,85 mm Datos técnicos: Tensión 12 V Potencia 60 W Temperatura del alambre de corte: regulable de aprox. 150 – 400 °C. Tiempo de calentamiento: 1 seg Espesor de alambre de corte 0,85 mm Longitud de alambre de corte 200 mm Anchura de aso: 100 mm Voladizo máx.: 200 mm Enchufe de sistema PROXXON-12V asegurado contra inversión de polos. Para el servicio recomendamos fuentes de alimentación MICROMOT a partir de una potencia de corriente de 2,0 A Leyenda Fig. 1:

3. Botón de regulación de temperatura

4. Tornillos de fijación para alambre caliente

5. Tornillo de fijación para soporte de alambre inferior

6. Tornillo de fijación para soporte de alambre superior

7. Estribo de sustentación

8. AcometidaRogamos que tenga en cuenta:

• El alambre caliente puede calentarse durante el servicio a 400 ºC. ¡No tocarlo! ¡Peligro de quemaduras!

• ¡Observe que ningún conductor eléctrico u objeto entre en contacto accidental- mente con el alambre de corte caliente!

• ¡Tras el uso extraer siempre la clavija de la fuente de alimentación!

• ¡Mantener los niños alejados del área de trabajo! Servicio del Thermocut 12/E: Regulación del soporte de alambre superior (Fig. 2): Atención: ¡Puede realizar estas regulaciones antes de fijar el alambre caliente, pero naturalmente también después corregir aún la posición correspondiente!

1. Soltar el tornillo de fijación 1

2. El soporte de alambre puede tanto ser introducido y extraído como también ser

volcado. Realizar el ajuste deseado.

3. Fijar la posición apretando el tornillo de fijación 1.

Regulación del soporte de alambre inferior (Fig. 3): Atención: ¡Puede realizar estas regulaciones antes de fijar el alambre caliente, pero naturalmente también después corregir aún la posición correspondiente!

1. Soltar el tornillo de fijación 1

2. El soporte de alambre puede tanto ser introducido y extraído. Realizar el ajuste

3. Fijar la posición apretando el tornillo de fijación 1.

Fijar el alambre caliente (Fig. 4)

1. Soltar los tornillos de fijación 1

2. Colocar el alambre 2 en la ranura prevista y llevarlo a la posición deseada

3. Apretar los tornillos de fijación 1

Indicaciones útiles: Alambre de corte de recambio disponible bajo el número de artículo 28082 (tamaño del embalaje 10 unidades) - 22 -Declaración de conformidad CE Nombre y dirección: PROXXON S.A. 6-10, Härebierg L-6868 Wecker Denominación de producto: Thermocut 12/E Artículo Nº: 27082 Declaramos bajo exclusiva responsabilidad, que este producto cumple las siguien- tes normas y documentos normativos: Directiva EMV-UE (compatibilidad electromagnética) 2004/108//CEE
