BRUKSANVISNING Thermocut 12E PROXXON

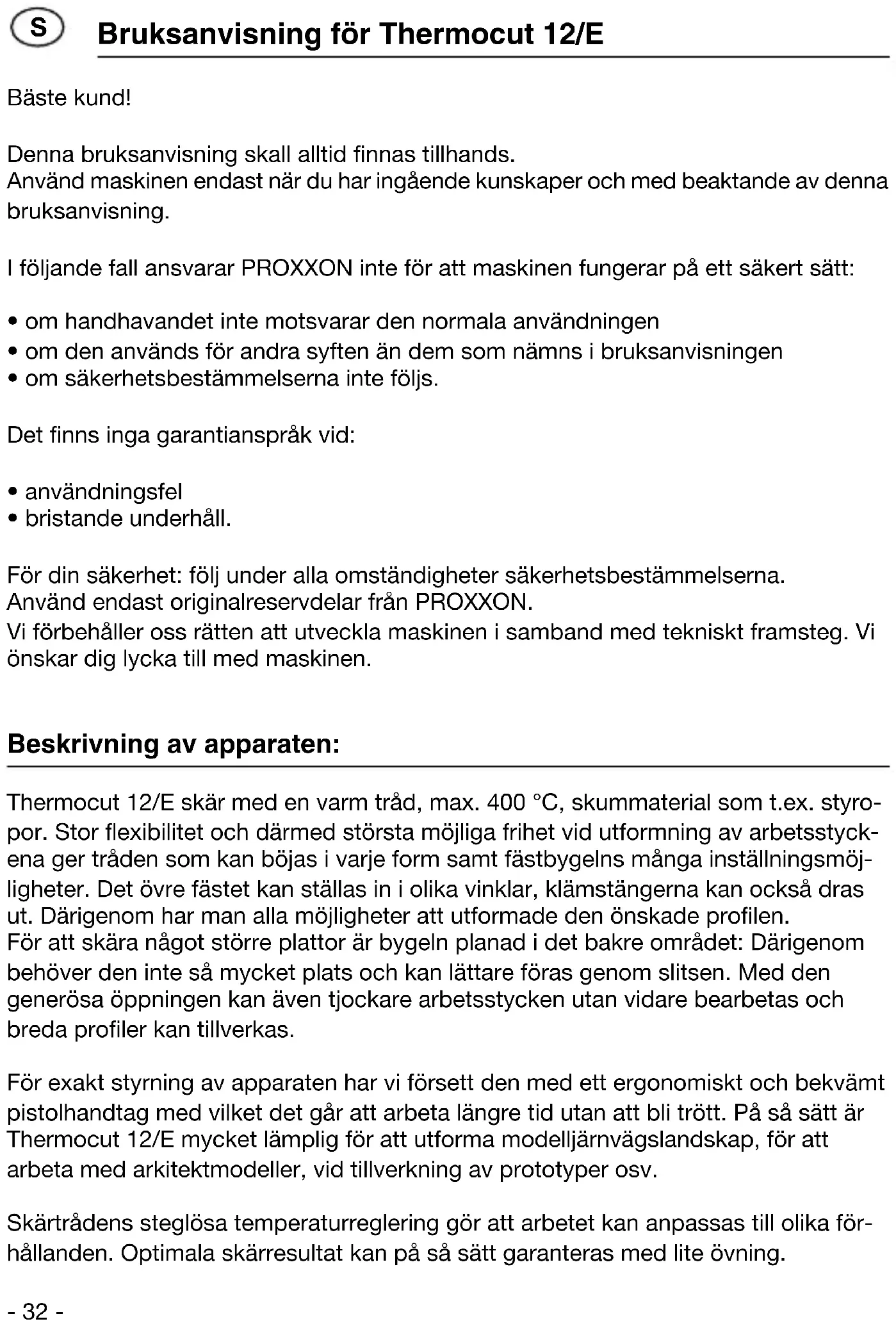

Dato: 21. november 2008 Dipl.-Ing. Jörg Wagner PROXXON S.A. - 31 -Bruksanvisning för Thermocut 12/E Bäste kund! Denna bruksanvisning skall alltid finnas tillhands. Använd maskinen endast när du har ingående kunskaper och med beaktande av denna bruksanvisning. I följande fall ansvarar PROXXON inte för att maskinen fungerar på ett säkert sätt:

• om handhavandet inte motsvarar den normala användningen

• om den används för andra syften än dem som nämns i bruksanvisningen

• om säkerhetsbestämmelserna inte följs. Det finns inga garantianspråk vid:

• bristande underhåll. För din säkerhet: följ under alla omständigheter säkerhetsbestämmelserna. Använd endast originalreservdelar från PROXXON. Vi förbehåller oss rätten att utveckla maskinen i samband med tekniskt framsteg. Vi önskar dig lycka till med maskinen. Beskrivning av apparaten: Thermocut 12/E skär med en varm tråd, max. 400 °C, skummaterial som t.ex. styro- por. Stor flexibilitet och därmed största möjliga frihet vid utformning av arbetsstyck- ena ger tråden som kan böjas i varje form samt fästbygelns många inställningsmöj- ligheter. Det övre fästet kan ställas in i olika vinklar, klämstängerna kan också dras ut. Därigenom har man alla möjligheter att utformade den önskade profilen. För att skära något större plattor är bygeln planad i det bakre området: Därigenom behöver den inte så mycket plats och kan lättare föras genom slitsen. Med den generösa öppningen kan även tjockare arbetsstycken utan vidare bearbetas och breda profiler kan tillverkas. För exakt styrning av apparaten har vi försett den med ett ergonomiskt och bekvämt pistolhandtag med vilket det går att arbeta längre tid utan att bli trött. På så sätt är Thermocut 12/E mycket lämplig för att utforma modelljärnvägslandskap, för att arbeta med arkitektmodeller, vid tillverkning av prototyper osv. Skärtrådens steglösa temperaturreglering gör att arbetet kan anpassas till olika för- hållanden. Optimala skärresultat kan på så sätt garanteras med lite övning.

- 32 -- 33 - Reservskärtråden har artikelnummer 28082, även här längd x diameter 200 x 0,85 mm Leveransomfattning: 1 Thermocut 12/E 5 Skärtrådar 200 x 0,85 mm Tekniska data: Spänning 12 V Effekt 60 W Skärtrådens temperatur: reglerbar från ca 150 till 400 °C. Uppvärmningstid: 1 sek. Skärtrådens tjocklek: 0,85 mm Skärtrådens längd: 200 mm Öppningens bredd: 100 mm Utliggning max.: 200 mm PROXXON-12V-systemstickpropp, säkrad mot felaktig polanslutning. Till driften rekommenderar vi MICROMOT-nätdelar fr.o.m. en strömstyrka på 2,0 A Förklaring fig. 1:

4. Klämskruvar för varmtråd

5. Klämskruv för nedre trådhållare

6. Klämskruv för övre trådhållare

• Varmtråden kan vid drift värmas upp till 400 °C. Vidrör inte tråden! Risk för bränn- skada!

• Se till att inga elektriska ledningar eller föremål oavsiktligt kommer i kontakt med den varma skärtråden!

• Dra alltid ut nätdelens nätstickpropp efter användningen!• Barn får inte befinna sig i arbetsområdet! Drift av Thermocut 12/E Ställa in den övre trådhållaren (fig. 2): Observera: Du kan utföra dessa inställningar innan varmtråden kläms fast men även efteråt korrigera läget efter behov!

1. Lossa klämskruv 1

2. Trådhållaren kan nu både dras in och ut samt svängas. Utför önskad inställning.

3. Fixera läget genom att dra åt klämskruven 1.

Ställa in den nedre trådhållaren (fig. 3): Observera: Du kan utföra dessa inställningar innan varmtråden kläms fast men även efteråt korrigera läget efter behov!

1. Lossa klämskruv 1

2. Trådhållaren kan nu både dras in och ut. Utför önskad inställning.

3. Fixera läget genom att dra åt klämskruven 1.

Fästa varmtråden (fig. 4)

1. Lossa klämskruv 1

2. Lägg in tråd 2 i klämslitsen och för den till önskat läge.

3. Dra åt klämskruv 1.

Nyttig information: Reservskärtråd kan köpas och har artikelnummer 28082 (förpackningsstorlek 10 stk.) EU-försäkran om överensstämmelse Namn och adress: PROXXON S.A. 6-10, Härebierg L-6868 Wecker Produktbeteckning: Thermocut 12/E Artikelnr: 27082 - 34 -- 35 - Vi förklarar på vårt ansvar att denna produkt överensstämmer med följande normer och dokument: EG-EMC-direktiv 2004/108//EEG
