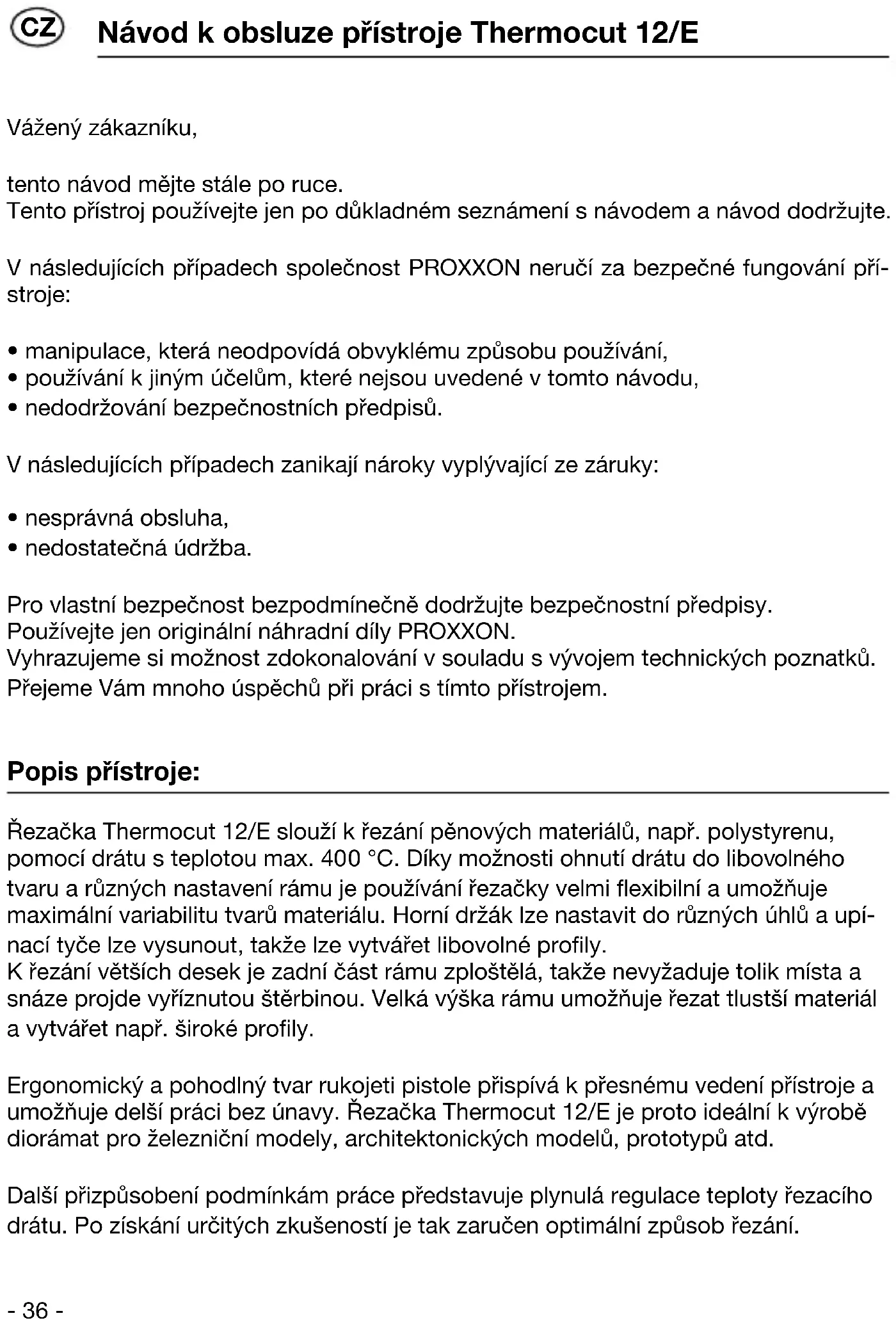

Datum: 21. November 2008 Dipl-ing Jörg Wagner PROXXON S.A.Návod k obsluze přístroje Thermocut 12/E Vážený zákazníku, tento návod mějte stále po ruce. Tento přístroj používejte jen po důkladném seznámení s návodem a návod dodržujte. V následujících případech společnost PROXXON neručí za bezpečné fungování pří- stroje:

• manipulace, která neodpovídá obvyklému způsobu používání,

• používání k jiným účelům, které nejsou uvedené v tomto návodu,

• nedodržování bezpečnostních předpisů. V následujících případech zanikají nároky vyplývající ze záruky:

• nedostatečná údržba. Pro vlastní bezpečnost bezpodmínečně dodržujte bezpečnostní předpisy. Používejte jen originální náhradní díly PROXXON. Vyhrazujeme si možnost zdokonalování v souladu s vývojem technických poznatků. Přejeme Vám mnoho úspěchů při práci s tímto přístrojem. Popis přístroje: Řezačka Thermocut 12/E slouží k řezání pěnových materiálů, např. polystyrenu, pomocí drátu s teplotou max. 400 °C. Díky možnosti ohnutí drátu do libovolného tvaru a různých nastavení rámu je používání řezačky velmi flexibilní a umožňuje maximální variabilitu tvarů materiálu. Horní držák lze nastavit do různých úhlů a upí- nací tyče lze vysunout, takže lze vytvářet libovolné profily. K řezání větších desek je zadní část rámu zploštělá, takže nevyžaduje tolik místa a snáze projde vyříznutou štěrbinou. Velká výška rámu umožňuje řezat tlustší materiál a vytvářet např. široké profily. Ergonomický a pohodlný tvar rukojeti pistole přispívá k přesnému vedení přístroje a umožňuje delší práci bez únavy. Řezačka Thermocut 12/E je proto ideální k výrobě diorámat pro železniční modely, architektonických modelů, prototypů atd. Další přizpůsobení podmínkám práce představuje plynulá regulace teploty řezacího drátu. Po získání určitých zkušeností je tak zaručen optimální způsob řezání.

- 36 -- 37 - Náhradní řezací drát lze objednat pod číslem položky 28082, a to s rozměry délka x průměr 200 x 0,85 mm. Obsah dodávky: 1 řezačka Thermocut 12/E 5 řezacích drátů 200 x 0,85 mm Technické parametry: Napětí 12 V Výkon 60 W Teplota řezacího drátu: nastavitelná v rozmezí asi 150-400 °C. Doba zahřívání: 1 s Tloušťka řezacího drátu 0,85 mm Délka řezacího drátu 200 mm Průchodná šířka rámu: 100 mm Max. vyložení: 200 mm 12V zástrčka systému PROXXON jištěná proti přepólování K provozu doporučujeme používat napáječe MICROMOT s intenzitou proudu 2,0 A. Legenda k obr. 1:

3. Regulátor teploty

4. Šrouby k upnutí topného drátu

5. Šroub k upnutí dolního držáku drátu

6. Šroub k upnutí horního držáku drátu

• Topný drát se může při provozu zahřát na 400 °C. Nedotýkejte se! Nebezpečí popálení!

• Zamezte neúmyslný kontakt elektrických vodičů a jiných předmětů s horkým řeza- cím drátem!

• Po použití vždy odpojte zástrčku napáječe!

• Zamezte přístup dětí na pracoviště!Provoz řezačky Thermocut 12/E: Nastavení horního držáku drátu (obr. 2): Pozor:Tato nastavení můžete provést před upnutím topného drátu, ale polohu můžete samozřejmě později upravit.

1. Povolte upínací šroub 1.

2. Držák drátu lze nyní zasunout, vysunout nebo naklonit. Nastavte do požadované

3. Polohu zajistěte utažením upínacího šroubu 1.

Nastavení dolního držáku drátu (obr. 3): Pozor:Tato nastavení můžete provést před upnutím topného drátu, ale polohu můžete samozřejmě později upravit.

1. Povolte upínací šroub 1.

2. Držák drátu lze nyní zasunout nebo vysunout. Nastavte do požadované polohy.

3. Polohu zajistěte utažením upínacího šroubu 1.

Upevnění topného drátu (obr. 4)

1. Povolte upínací šrouby 1.

2. Drát 2 nasaďte do upínací drážky a nastavte do požadované polohy.

3. Utáhněte upínací šrouby 1.

Užitečné informace: Náhradní řezací drát lze objednat pod číslem položky 28082 (balení po 10 kusech). Prohlášení o shodě pro ES Název a adresa: PROXXON S.A. 6-10, Härebierg L-6868 Wecker Označení výrobku: Thermocut 12/E Č. položky: 27082 - 38 -Na vlastní odpovědnost prohlašujeme, že tento výrobek vyhovuje následujícím normám a normativním předpisům: směrnice EU Elektromagnetická kompatibilita 2004/108//EHS
