| Тип продукта | Модуль для шлифовки радиусов для ленточной шлифовальной машины |
| Совместимая модель | Fein GX75 (ленточная шлифовальная машина) |
| Допустимый диаметр трубы | 10–100 мм |
| Обрабатываемые материалы | Сталь, легкий металл, массивная сталь (трубы и круглые детали) |
| Питание | Подключение к трехфазной сети переменного тока (3~) |
| Скорость холостого хода (тормозное колесо) | 3000 об/мин |
| Уровень звукового давления (LpA) | 83,5 дБ(A) (погрешность 4 дБ) |
| Уровень звуковой мощности (LwA) | 93,5 дБ(A) (погрешность 2,5 дБ) |
| Используемая абразивная лента | 75 x 2000 мм |
| Объем бака для охлаждающей жидкости | 10–15 литров |
| Основные функции | Шлифовка и полировка круглых стальных труб и прутков |
| Ежедневное обслуживание | Слить и очистить бак охлаждающей жидкости, очистить ванну, продуть сжатым воздухом |
| Экстренная остановка | Красная кнопка, остановка примерно за 50 с |
| Требуемые средства индивидуальной защиты | Защита глаз, слуха, органов дыхания, перчатки, фартук |
| Запасные части | Список доступен на www.fein.com |
| Гарантия | Согласно законодательству страны + гарантия производителя FEIN |
| Стандарты соответствия | CE, UKCA |
| Вес | Не указан в инструкции |
Часто задаваемые вопросы - GRIT GXC Fein
Вопросы пользователей о GRIT GXC Fein
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего шлифовальная машина в формате PDF бесплатно! Найдите своё руководство GRIT GXC - Fein и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. GRIT GXC бренда Fein.

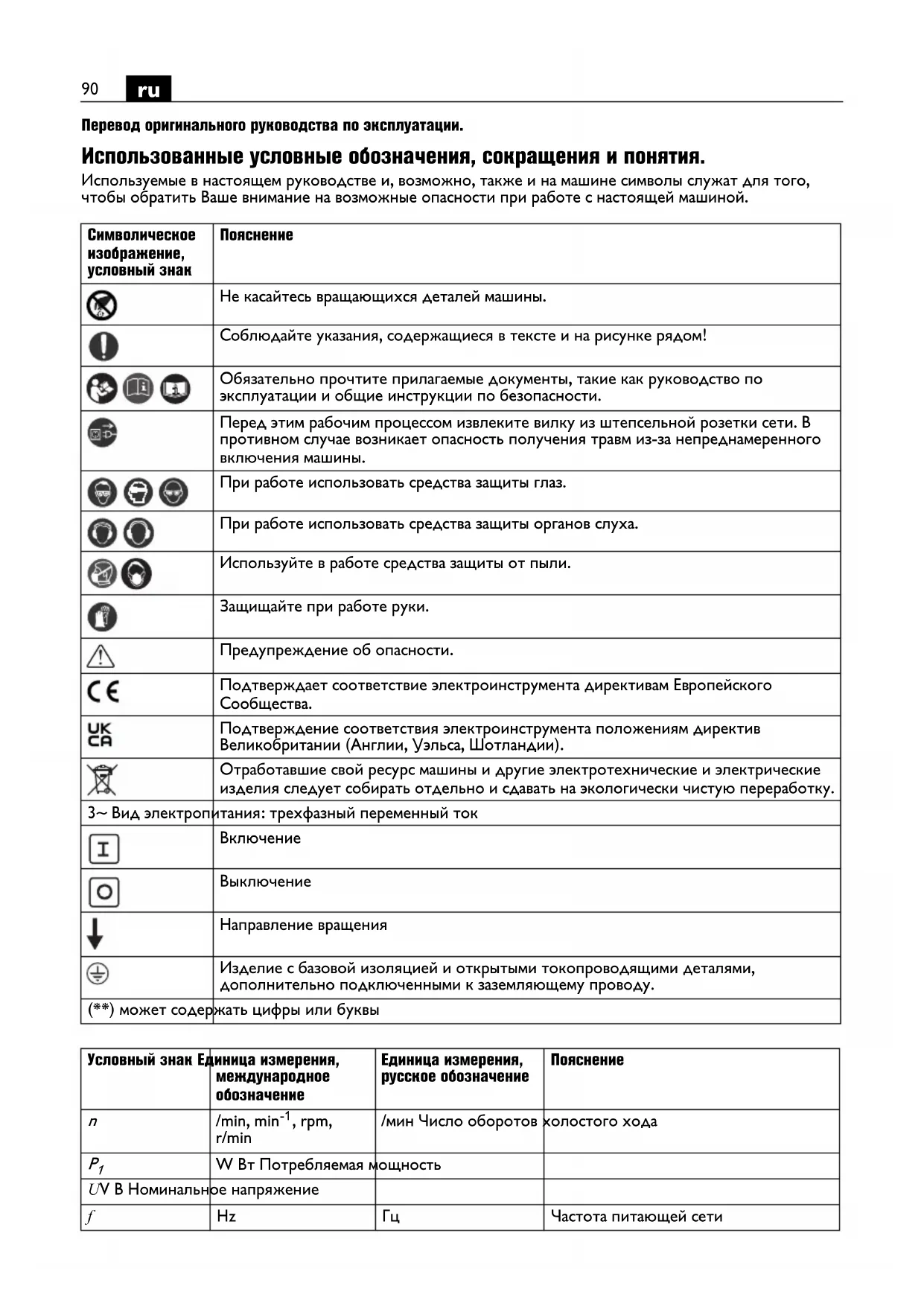

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GRIT GXC Fein
Перевод оригинального руководства по эксплуатации.
Использованные условные обозначения, сокращения и понятия.
Используемые в настоящем руководстве и, возможно, также и на машине символы служат для того, чтобы обратить Ваше внимание на возможные опасности при работе с настоящей машиной.
| Символическое изображение, условный знак | Пояснение |
 | Не касайтесь вращающихся деталей машины. |
 | Соблюдайте указания, содержащиеся в тексте и на рисунке рядом! |
[GSYG]   | Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности. |
 | Перед этим рабочим процессом извлеките вилку из штепсельной розетки сети. В противном случае возникает опасность получения травм из-за непреднамеренного включения машины. |
   | При работе использовать средства защиты глаз. |
 | При работе использовать средства защиты органов слуха. |
  | Используйте в работе средства защиты от пыли. |
 | Защищайте при работе руки. |
 | Предупреждение об опасности. |
 | Подтверждает соответствие электроинструмента директивам Европейского Сообщества. |
| [Z2ZZD] | Подтверждение соответствия электроинструмента положениям директив Великобритании (Англии, Уэльса, Шотландии). |
 | Отработавшие свой ресурс машины и другие электротехнические и электрические изделия следует собирать отдельно и сдавать на экологически чистую переработку. |
| 3~ Вид электропитания: трехфазный переменный ток | |
 | Включение |
 | Выключение |
| [B3GK] | Направление вращения |
 | Изделие с базовой изоляцией и открытыми токопроводящими деталями, дополнительно подключенными к заземляющему проводу. |
| (**) может содержать цифры или буквы | |
| Условный знак Единица измерения, международное обозначение | Единица измерения, русское обозначение | Пояснение | |
| n | /min, min^-1 , rpm, r/min | /мин Число оборотов | холостого хода |
| P_1 | W Вт Потребляемая мощность | ||
| UV В Номинальное напряжение | |||
| f | Hz | Гц | Частота питающей сети |
| Условный знак Единица измерения, международное обозначение | Единица измерения, русское обозначение | Пояснение |
| ≈ | l/min l/min Поток воздуха | |
| kg кг Вес согласно EPT A-Procedure 01 | ||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, мин, м/с ^2 Основные и производные единицы измерения Международной системы единиц СИ. |
Для Вашей безопасности.
Не применяйте настоящую машину, предварительно не изучив основательно и полностью не усвоив данное руководство и содержащиеся в нем изображения, спецификации и правила по технике безопасности.
Соблюдайте также действующие национальные предписания по электробезопасности и охране труда (в Германии: BGV A2, BGR 500).
Несоблюдение указаний по технике безопасности, прописанных в указанной документации, может привести к поражению электрическим током, пожару и/или серьезным травмам.
Храните это руководство по эксплуатации для дальнейшего использования и прилагайте его к машине при передаче машины в пользование или продаже.
Прочтите и соблюдайте инструкцию по эксплуатации к лентошлифовальной машине GX75, которая будет монтироваться на данную машину.
Для монтажа модуля круглого шлифования на шлифовальную машину используйте только прилагающийся крепежный материал.
Неправильный монтаж может привести к отсоединению модуля круглого шлифования от лентошлифовальной машины во время работы, что чревато серьезными несчастными случаями.
Назначение машины.
Модуль круглого шлифования GXC предназначен для использования в сочетании с лентошлифовальной машиной GX75
исключительно для шлифовки и полирования круглых стальных труб, труб из легких металлов, а также массивов стали круглого сечения диаметром D = 10–100 мм при использовании в закрытых помещениях с допущенными компанией FEIN рабочими инструментами и принадлежностями.
Блок охлаждающей жидкости GXW предназначен для охлаждения заготовки.
Специальные указания по технике безопасности.
Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. Насколько уместно, применяйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, которые защищают Вас от
абразивных частиц и частиц материала. Глаза должны быть защищены от летающих в воздухе посторонних частиц, которые могут образовываться при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать образующуюся при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха.
Не носите во время работы просторную одежду, украшения и не оставляйте длинные волосы распущенными. Незакрепленные предметы могут, несмотря на защитные приспособления, попасть в движущиеся детали, что чревато травмами.
Перед включением убедитесь в том, что в модуль круглого шлифования не вставлена никакая заготовка. Заготовку может отбросить, что чревато серьезными несчастными случаяхми.
Никогда не прикасайтесь к движущейся абразивной ленте. Существует опасность травм.
При возникновении опасности немедленно нажмите защитный выключатель. После этого машина вращается на выбеге еще около 50 секунд.
Регулярно очищайте вентиляционные отверстия машины. Вентилятор двигателя затягивает пыль в корпус. При чрезмерном скоплении металлической пыли может возникнуть опасность несчастных случаев в результате воздействия электричества.
Сетевую вилку машины разрешается монтировать только квалифицированным электрикам.
Заземляющий провод розетки должен быть соединен с защитным заземлением электросети.
Перед выполнением работ по техническому обслуживанию обязательно извлеките сетевую вилку! Включенная по неосторожности машина может причинить тяжелые травмы.
Регулярно отдавайте машину на проверку электробезопасности в соответствии с законодательными предписаниями. Непроверенная машина является источником опасности поражения электрическим током!
Перед первым запуском в эксплуатацию проверьте направление вращения двигателя. При
неправильном направлении вращения заготовка может быть отброшена, что может стать причиной несчастных случаев. Направление вращения разрешено менять только квалифицированным электрикам.
Всегда будьте внимательны и анкуратны во время работы, особенно при введении и извлечении материала. Невнимательность чревата тяжелыми травмами рук.
Обрабатываемая поверхность может очень сильно нагреваться. Не прикасайтесь к ней рукой.
Будьте осторожны при обработке короткого или тонкого материала. Во время введения или извлечения шлифовальная лента или тормозное колесо может захватить руку и причинить тяжелые травмы.
В случае длинных труб и длинного круглого материала рекомендуется использовать направляющую для труб GXIS-1/GXIS-2.
Соблюдайте осторожность после выключения. Машина вращается на выбеге еще около 50 секунд.
Выполняйте работы по настройке или техобслуживанию только при неподвижной шлифовальной ленте.
Обращение с опасной пылью
При работах со снятием материала с использованием данного инструмента образуется пыль, которая может представлять собой опасность.
Контакт с некоторыми видами пыли или вдыхание некоторых видов пыли как, напр., асбеста и асбестосодержащих материалов, свинцовосодержащих лакокрасочных покрытий, металлов, некоторых видов древесины, минералов, каменных материалов с содержанием силикатов, растворителей красок, средств защиты древесины, средств защиты судов от обрастания, может вызывать у людей аллергические реакции и/или стать причиной заболеваний дыхательных путей, рака, а также отрицательно сказаться на репродуктивности. Степень риска при вдыхании пыли зависит от экспозиционной дозы.
Используйте соответствующее данному виду пыли пылеотсасывающее устройство и индивидуальные средства защиты и хорошо проветривайте рабочее место. Поручайте обработку содержащего асбест материала только специалистам.
Древесная пыль и пыль легких металлов, горячие смеси абразивной пыли и химических веществ могут самовоспламеняться при неблагоприятных условиях или стать причиной взрыва. Избегайте искрения в сторону контейнера для пыли, перегрева электроинструмента и шлифуемого материала, своевременно опорожняйте контейнер для пыли, соблюдайте указания производителя материала по обработке, а также действующие в Вашей стране указания для обрабатываемых материалов.
Краткий обзор.
1 Натяжное приспособление шлифовальной ленты (GX75)
2 Крышка/упор (GX75)
3 Защита от искр (GX75)
4 Винт со звездообразной ручкой, контейнер для опилок (GX75)
5 Шлифовальная опора (GX75)
6 Контейнер для опилок (GX75)
7 Рычаг наклонного приспособления (GX75)
8 Боковая крышка (GX75)
9 Барашковый винт
10 Винт со звездообразной ручкой, настройка GXC
11 Приводной двигатель, тормозное колесо
12 Винты со звездообразной ручкой,
параллельность тормозного колеса
13 Ручка
14 Ванна
15 Ролики
16 Рычаг, подведение тормозного колеса к заготовке
17 Тормозное колесо
18 Зажимной рычаг
19 Винт со звездообразной ручкой, наклон тормозного колеса
20 Винт со звездообразной ручкой, расстояние тормозного колеса
21 Гнездо для подключения
22 Кривошипная рукоятка, настройка усилия прижима
23 Щелевое отверстие
24 Направляющая
25 Винт/барашковая гайка
26 Винт, настройка направляющей
27 Шланг для охлаждающей жидкости с соплом
28 Запорный клапан
29 Магнитный держатель
30 Выключатель, насос для охлаждающей жидкости
31 Сливной шланг, слив охлаждающей жидкости
32 Емкость для охлаждающей жидкости
33 Высверленное отверстие
34 Резьбовое отверстие
Указания по монтажу (рис. 1–3).
Лентошлифовальная машина GX75.
Перед любыми манипуляциями с машиной извлекайте сетевую вилку из розетки.
Снимите защиту от искр (3).
Снимите шлифовальную опору (5), контейнер для опилок (6) и винт со звездообразной ручкой (4).
Откройте боковую крышку (8).
Отпустите натяжное приспособление (1) и снимите шлифовальную ленту.
Закройте боковую крышку.
Отпустите рычаг наклонного приспособления (7) и установите лентошлифовальную машину приблизительно горизонтально.
Модуль круглого шлифования GXC (рис. 2).
Извлеките инструмент из упаковки и монтируйте принадлежности, как указано в листке-вкладыше.
Приставьте модуль круглого шлифования к лентошлифовальной машине и выровняйте отверстия (33).
Соедините обе машины с помощью двух рычагов и винтов с барашковыми гайками (9).
Наклоните машину слегка вперед.
Туго затяните рычаг наклонного устройства (7).
Отпустите 4 винта со звездообразной ручкой (10) под ванной (14) и выровняйте нижнюю часть модуля круглого шлифования на полу.
Снова затяните 4 винта со звездообразной ручкой (10) под ванной (14).
Питающий кабель должен быть подключен квалифицированным электриком к точке подключения в выключателе лентошлифовальной машины GX75 в соответствии со схемой электрических соединений (см. приложение).
Блок охлаждающей жидкости GXW (рис. 3+4).
Установите контейнер на плиту подошвы модуля круглого шлифования.
Залейте в контейнер для охлаждающей жидкости прибл. 10–15 л охлаждающей жидкости.
Установите крышку с насосной установкой на контейнер и монтируйте сливной шланг (31) на штуцер на ванне (14).
Монтируйте шланг для охлаждающей жидкости (27) на модуль круглого шлифования с помощью магнитного держателя (29) в резьбовое отверстие (34).
Монтируйте шланг для охлаждающей жидкости так, чтобы тормозное колесо или заготовка не могли его захватить.
Вставьте штекер блока охлаждающей жидкости в розетку (21).
Монтаж/смена шлифовальной ленты
Перед любыми манипуляциями с машиной извлекайте сетевую вилку из розетки.
Отпустите натяжное приспособление (1) и уложите шлифовальную ленту длиной 75 x 2000 мм.
Маркировка направления вращения на шлифовальной ленте должна соответствовать направлению вращения.
Натяните шлифовальную ленту при помощи натяжного приспособления (1).
Перемещая шлифовальную ленту вручную, следите, не уходит ли она влево или вправо от контактного ролика.
Настройте на шлифовальной ленте настройки направляющую приводного колеса так, чтобы шлифовальная лента двигалась посередине.
Точная юстировка осуществляется при включенной машине.
Ненадолго включите лентошлифовальную машину. Убедитесь, что контактный диск вращается в соответствии со стрелкой.
Снова выключите лентошлифовальную машину.
Если контактный диск вращается в направлении, противоположном указанию стрелки, специалист должен изменить направление вращение двигателя.
Настройка направляющей (рис. 3A+5).
Перед любыми манипуляциями с машиной извлекайте сетевую вилку из розетки.
Отпустите оба винта (26) и настройте расстояние от направляющей рейки до тормозного колеса:
– Диаметр трубы 10–12 мм: Настройка в соответствии с рис. «1».
- Диаметр трубы 12–100 мм: Настройка в соответствии с рис. «2».
Снова туго затяните винты (26).
Настройка тормозного колеса (рис. 3).
Перед любыми манипуляциями с машиной извлекайте сетевую вилку из розетки.
Настройка параллельности.
Отпустите винт со звездообразной ручкой (12) и настройте тормозное колесо (17) с помощью ручки (13) так, чтобы оно – если смотреть сверху – находилось параллельно контактному диску. Это обеспечивает равномерное распределение прижимного усилия и однородный характер шлифованной поверхности. Оптимальная настройка определяется практическим способом.
Настройка наклона.
Ослабьте рычаг натяжения (18) и настройте тормозное колесо (17) винтом со звездообразной ручкой(19) так, чтобы оно было слегка наклонено влево по отношению к заготовке.
Чем больше наклон тормозного колеса, тем больше скорость подачи. Оптимальная настройка определяется практическим способом.
Настройка расстояния между тормозным колесом, заготовкой и контактным роликом.
Отпустите винт со звездообразной ручкой (9). Отклоните приводной узел назад при помощи рычага (16).
Вставьте подлежащую обработке заготовку.
Снова наклоните приводной узел вперед, чтобы тормозное колесо прилегало к заготовке.
Настройте ширину зазора (23) 1 мм.
Снова туго затяните винт со звездообразной ручкой (20).
Настройка усилия прижима.
При помощи кривошипной рукоятки (22) настройте усилие прижима тормозного колеса к заготовке:
- Вращение по часовой стрелке: увеличение усилия прижима.
– Вращение против часовой стрелки: уменьшение усилия прижима.
Слишком сильный прижим может привести к повышенному износу тормозного колеса и шлифовальной ленты!
Инструкции по эксплуатации.
Включение и выключение.
Включайте машину только после того, как будут выполнены все требуемые настройки. В машине не должно быть вложенных заготовок.
Вставьте штекер модуля круглого шлифования в розетку на лентошлифовальной машине.
Включение/выключение лентошлифовальной машины/модуля круглого шлифования.
GX75\*
Включение:
Разблокируйте и раскройте защитный выключатель (15 ^ ). Нажмите кнопку «I» (17 ^ ).
Модуль круглого шлифования включается автоматически одновременно.
Проверьте направление вращения тормозного колеса. Направление вращения двигателя разрешено менять только квалифицированным электрикам.
Выключение:
Раскройте защитный выключатель (15*). Нажмите кнопку «0» (17*).
Модуль круглого шлифования выключается автоматически одновременно.
После выключения машина вращается на выбеге еще около 50 секунд.
(* находится в инструкции по эксплуатации машины)
Защитный выключатель.
В опасных ситуациях нажмите красный защитный выключатель, чтобы выключить машину.
Включение/выключение насоса для охлаждающей жидкости.
Установите выключатель в положение «1». При сильном сьеме во время шлифования насос для охлаждающей жидкости должен быть включен постоянно.
Надевайте защитные очки.
Перед начало работ убедитесь в том, что все описанные выше настройки правильно выполнены и проверены.
Шлифование труб (рис. 5+6).
Отклоните тормозное колесо назад при помощи рычага (16).
Вставьте заготовку в приемник для материала мин. на 30 мм.
Откройте клапан охлаждающей жидкости (28).
Отрегулируйте количество подаваемой охлаждающей жидкости при помощи запорного клапана (28).
Снова отклоните тормозное колесо вперед при помощи рычага (16), чтобы заготовка вращалась вместе с колесом и проходила сквозь машину.
Оттяните рычаг (16) назад, когда заготовка будет прилегать к направляющей еще прибл. на 30 мм.
Извлеките заготовку из машины.
При слишком высокой или низкой скорости подачи необходимо изменить наклон тормозного колеса.
Значения создаваемых шумов.
Холостой ход Шлифование
Измеренный А- взвешенный уровень звукового давления на рабочем месте L_pA (отн. 20 мкПа), децибел 83,5 94
Погрешность K_pA , децибел 4 4
Измеренный А- взвешенный уровень звуковой мощности L_wA (отн. 1 пВт), децибел 93,5 100,5
Погрешность K_WA , децибел 2,5 2,5
Условия эксплуатации
Число оборотов (/мин.) 3000 3000
Материал нержавеющая – сталь
Размеры труба, диаметр 42,4 мм
Шлифовальная лента GRIT by Fein - 120R
ПРИМЕЧАНИЕ: Сумма измеренного значения и соответствующей погрешности представляет собой верхний предел значения, которое может быть получено в результате измерений.
Используйте средства защиты органов слуха!
Результаты измерений получены в соответствии с применимыми к изделию нормами (см. последнюю страницу настоящего руководства по эксплуатации).
Техобслуживание и сервисная служба.
Перед любыми манипуляциями с машиной извлекайте сетевую вилку из розетки.
Ремонт разрешается выполнять только квалифицированному персоналу с соблюдением действующих предписаний.
Для ремонта рекомендуется отдел обслуживания FEIN, мастерские гарантийного ремонта FEIN и представительства FEIN.
При повреждении шнура питания машины шнур необходимо заменить на специально подготовленный шнур, который можно приобрести в сервисной мастерской FEIN.
Актуальный список запчастей к данной машине находится в Интернете по адресу: www.fein.com.
Ежедневные работы по техобслуживанию
Опорожните контейнер для охлаждающей жидкости. Отделите охлаждающую жидкость и металлическую пыль и утилизируйте их.
Очистите ванну (14). Устраните при необходимости закупорку в сточной системе.
Очистите машину снаружи сжатым воздухом.
Обязательная гарантия и дополнительная гарантия изготовителя.
Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN.
Комплект поставки настоящей машины может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей.
Декларация соответствия.
Декларация СЕ действует только для стран Европейского союза и ЕАСТ (Европейской ассоциации свободной торговли) и только для изделий, предназначенных для рынка ЕС или ЕАСТ. После ввода изделия в оборот на рынке ЕС знак UKCA становится недействительным.
Декларация UKCA действует только для рынка Великобритании (Англии, Уэльса и Шотландии) и только для изделий, предназначенных для рынка Великобритании. После ввода изделия в оборот на рынке Великобритании знак СЕ становится недействительным.
С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации.
Техническая документация: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Охрана окружающей среды, утилизация.
Упаковку, пришедшие в негодность машины и принадлежности следует утилизировать экологически чистым образом.
Схемы соединений.
Тип GXC Стр. 102
Тип GXC2V Стр. 103
Тип GXW Стр. 104
Тип GXW2V Стр. 105
正本使用说明书的翻譯。
