Tuotetyyppi	Sädevyöhiomamoduuli vyöhiomakoneelle
Yhteensopiva malli	Fein GX75 (vyöhiomakone)
Sallittu putken halkaisija	10–100 mm
Työstettävät materiaalit	Teräs, kevytmetalli, massiiviteräs (putket ja tangot)
Virtalähde	Liitäntä kolmivaiheiseen vaihtovirtasähköverkkoon (3~)
Kuormittamaton nopeus (jarrupyörä)	3000 kierr/min
Äänenpainetaso (LpA)	83,5 dB(A) (epävarmuus 4 dB)
Äänitehotaso (LwA)	93,5 dB(A) (epävarmuus 2,5 dB)
Käytetty hiomanauha	75 x 2000 mm
Jäähdytysnestesäiliön tilavuus	10–15 litraa
Päätoiminnot	Teräsputkien ja -tankojen hionta ja kiillotus
Päivittäinen huolto	Tyhjennä ja puhdista jäähdytyssäiliö, puhdista allas, puhalla paineilmalla
Hätäpysäytys	Punainen painike, pysähtyy noin 50 sekunnissa
Vaadittavat henkilönsuojaimet	Silmäsuojat, kuulosuojat, pölysuojain, käsineet, esiliina
Varaosat	Luettelo saatavilla osoitteessa www.fein.com
Takuu	Maakohtaisen lainsäädännön mukaan + FEIN-valmistajan takuu
Vaaditut standardit	CE, UKCA
Paino	Ei määritelty ohjeissa

Usein kysytyt kysymykset - GRIT GXC Fein

Mikä vyöhiomakone on yhteensopiva GXC-moduulin kanssa?

GXC-sädevyöhiomamoduuli on suunniteltu asennettavaksi Fein GX75-vyöhiomakoneeseen. Käytä vain mukana toimitettuja kiinnityslaitteita.

Mitä putken halkaisijoita voin työstää GXC:llä?

GXC mahdollistaa teräs- tai kevytmetalliputkien hionnan ja kiillotuksen halkaisijaltaan 10–100 mm.

Kuinka säädän ohjauskiskon putkelleni?

Löysää kaksi ruuvia (26) ja säädä kiskon etäisyys halkaisijan mukaan: 10–12 mm: llä aseta kuvan "1" mukaan; 12–100 mm: llä kuvan "2" mukaan. Kiristä ruuvit.

Kuinka vaihdan hiomanauhan?

Irrota kone verkosta ennen toimenpiteitä. Avaa kansi, löysää kiristyslaite (1), poista vanha nauha ja asenna uusi 75 x 2000 mm nauha pyörimissuuntaa noudattaen. Kiristä ja säädä keskitys.

Kuinka asennan GXW-jäähdytysyksikön?

Aseta säiliö pohjalevylle, täytä se 10–15 litralla jäähdytysnestettä, asenna kansi pumpun kanssa, liitä poistoletku altaaseen ja syöttöletku koneeseen magneettitelineen avulla. Kytke yksikkö pistorasiaan (21).

Mitä tehdä hätätilanteessa?

Paina välittömästi punaista hätäpysäytyspainiketta. Kone pysähtyy noin 50 sekunnissa. Älä koske pyörivään nauhaan.

Kuinka säädän jarrupyörän painetta?

Käytä kammen (22) avulla: kierrä myötäpäivään lisätäksesi painetta, vastapäivään vähentääksesi. Liiallinen paine kuluttaa pyörää ja nauhaa ennenaikaisesti.

Mitä suojavarusteita minun tulee käyttää?

Käytä turvalaseja, kuulosuojaimia, pölysuojainta, käsineitä ja esiliinaa. Pitkät hiukset on sidottava ja korut poistettava.

Kuinka huoltaa GXC päivittäin?

Tyhjennä jäähdytysnestesäiliö, erottele metallijäämät, puhdista allas (14) ja avaa poistojärjestelmä. Puhalla laitteen ulkopuoli paineilmalla.

Mistä löydän varaosia?

Ajantasainen varaosaluettelo on saatavilla verkkosivustolla www.fein.com. Korjauksia varten ota yhteyttä FEIN-huoltoon tai valtuutettuun korjaamoon.

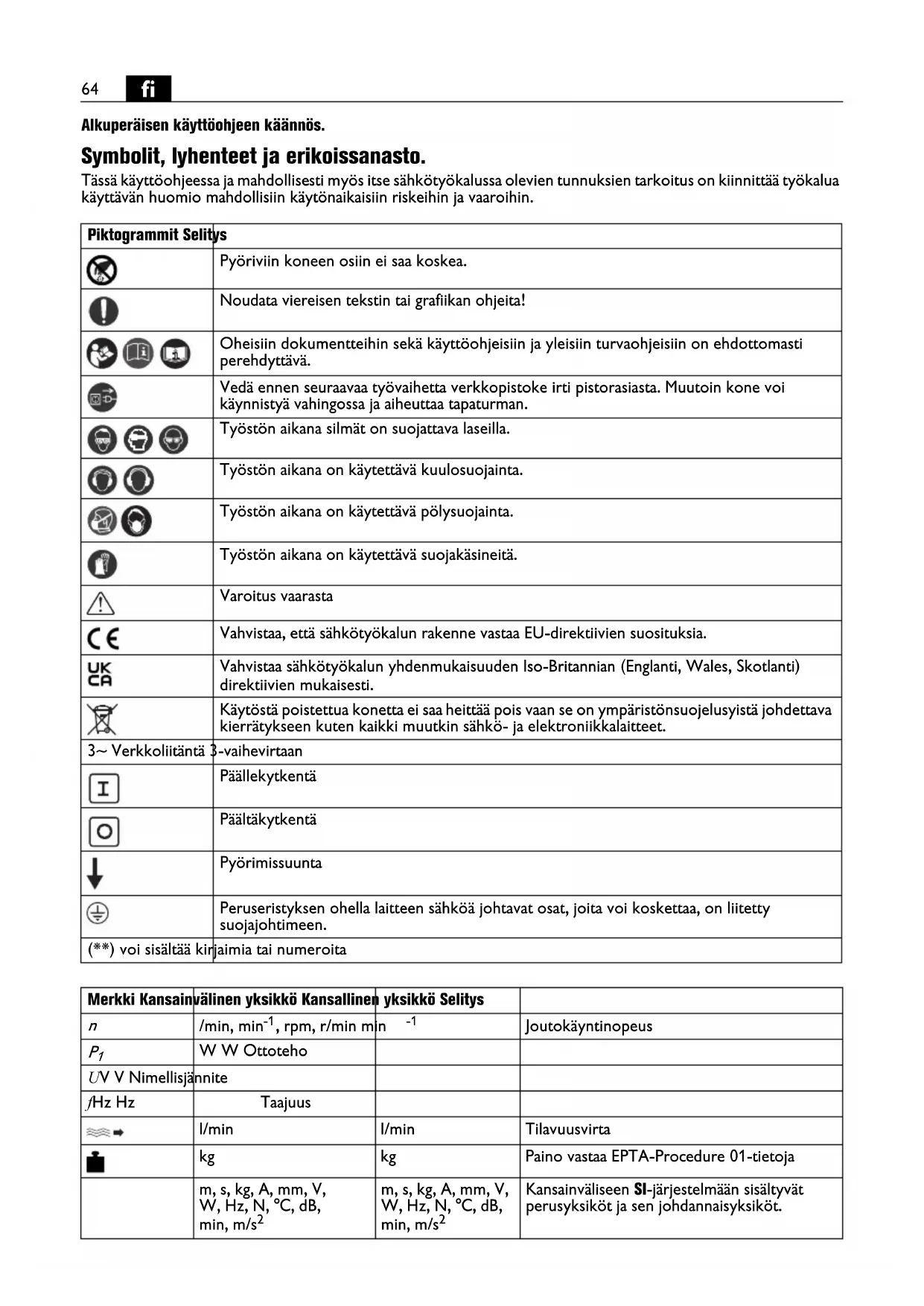

KÄYTTÖOHJE GRIT GXC Fein

Alkuperäisen käyttöohjeen käännös.

Symbolit, lyhenteet ja erikoissanasto.

Tässä käyttöohjeessa ja mahdollisesti myös itse sähkötyökalussa olevien tunnuksien tarkoitus on kiinnittää työkalua käyttävän huomio mahdollisiin käytönaikaisiin riskeihin ja vaaroihin.

Piktogrammit Selitys
		Pyöriviin koneen osiin ei saa koskea.
		Noudata viereisen tekstin tai grafiikan ohjeita!
		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
		Vedä ennen seuraavaa työvaihetta verkkopistoke irti pistorasiasta. Muutoin kone voi käynnistyä vahingossa ja aiheuttaa tapaturman.
		Työstön aikana silmät on suojattava laseilla.
		Työstön aikana on käytettävä kuulosuojainta.
		Työstön aikana on käytettävä pölysuojainta.
		Työstön aikana on käytettävä suojakäsineitä.
		Varoitus vaarasta
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
		Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
		Käytöstä poistettua konetta ei saa heittää pois vaan se on ympäristönsuojelusyistä johdettava kierrätykseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet.
'erkkoliitäntä 3-vaihevirtaan
		Päällekytkentä
		Päältäkytkentä
		Pyörimissuunta
		Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajohtimeen.
(**) voi sisältää kirjaimia tai numeroita

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
n	/min, min ^-1 , rpm, r/min min	^-1	Joutokäyntinopeus
P_1	W W Ottoteho
UV V Nimellisjännite
fHz Hz	Taajuus
	l/min	l/min	Tilavuusvirta
	kg	kg	Paino vastaa EPTA-Procedure 01-tietoja
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

Koneen saa ottaa käyttöön vasta kun ensin on perehdytty käyttöohjeeseen ja sen sisältö kuvi- tus, erittelyt ja turvamääräykset mukaan lukien ovat tulleet ymmärretyiksi.

Samoin on noudatettava voimassa olevia maakohtaisia määräyksiä, jotka koskevat sähköteknikkaa ja työturvallisuutta (vrt. Saksa: BGV A2, BGR 500).

Jos dokumenteissa selostettuja turvaohjeita laiminlyödään, seurauksena voi olla sähköisku, tulipalo ja/tai vakava tapaturma.

Säilytä tämä käyttöohje myöhempää tarvetta silmällä pitäen ja anna se koneen mukaan, mikäli kone myydään tai luovutetaan toisen käyttöön.

Koska tämä moduuli liitetään nauhahiomakoneen GX75, sen käyttöohjeeseen on perehdyttävä ja noudatettava siinä annettuja ohjeita.

Putkenpinnan hiomayksikön saa kiinnittää nauhahiomakoneeseen ainoastaan sen mukana toimitetuilla kiinnitysosilla. Väärin kiinnitetty hiomalaite saattaa työstön aikana irrota nauhahiomakoneesta ja aiheuttaa vakavan tapaturman.

Koneen käyttökohde.

Putkenpinnan hiomayksikkö GXC on suunniteltu yhdistettäväksi nauhahiomakoneeseen GX75 ja tarkoitettu vain pyöreiden teräsputkien, kevytmetalliputkien sekä massivisen pyöröteräksen, halkaisijakoot D = 10–100 mm, hiontaan ja kiillotukseen. Työstö vain säältä suojatuissa tiloissa; ainoastaan Feinin hyväksymiä vaihtotyökaluja ja lisätarvikkeita saa käyttää.

Jäähdytysyksikön GXW tehtävä on jäähdyttää työkappaletta.

Erityiset varotoimenpiteet.

Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkääikainen altistuminen melulle saattaa heikentää kuuloa.

Töissä ei pidä käyttää liian löysää vaatetusta, korut on riisuttava ja pitkät hiukset sidottava. Suojalaitteista huolimatta irralliset esineet voivat singota voimalla laitteen liikkuviin osiin osuessaan ja aiheuttaa tapaturman.

Ennen koneen käynnistämistä on katsottava, ettei hiomayksikköön ole jäänyt työkappaletta. Työkappale voisi sinkoutuu ulos ja aiheuttaa vakavan työtapaturman.

Pyörivää hiomanauhaa ei saa missään tapauksessa koskettaa. Siitä seuraa tapaturman vaara.

Vaaratilanteissa on heti painettava hätä-seis-painikietta. Kone jälkikäy vielä noin 50 sekuntia.

Koneen ilmanvaihtoaukot on puhdistettava säännöllisesti. Moottorin tuuletin kerää pölyä konekotelon sisään. Jos metallipölyä kerääntyy ylenmäärin, se voi vaarantaa sähköistä turvallisuutta.

Koneen verkkopistokkeen saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Pistorasian suojajoh- timen on oltava liitettynä sähköverkon suojamaahan.

Huolto- ja kunnostustöiden ajaksi on verkkopistoke vedettävä irti! Jos kone kytketään päälle vahingossa, sii-tä voi aiheutua vakava työtapaturma.

Koneen sähkötekninen turvallisuus on annettava tarkastaa säännöllisin välein lakisääteisiä määräyksiä noudattaen. Jos tarkastukset laiminlyödään, koneesta voi saada sähköiskun!

Ennen koneen ensimmäistä käyttökertaa on tarkastettava koneen pyörimissuunta. Jos pyörimissuunta on vääärä, työkappale saattaa sinkoutua irti ja aiheuttaa tapaturman. Pyörimissuunnan saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja.

Työstön aikana on aina oltava erityisen tarkkaavainen ja huolellinen, varsinkin materiaalin sisään- ja ulosvetovaiheessa. Huolimattomuus työstön aikana voi johtaa molempien käsien pahaan loukkaantumiseen.

Työstetty pinta voi olla erittäin kuuma. Sitä ei pidä kos-kettaa paljaalla kädellä.

Varo erityisesti silloin, jos työstettävä materiaali on lyhyttä tai ohutta. Materiaalin sisäänpano tai ulosvetovaiheessa kädet voivat osua hiomanauhaan tai jarrupyö-rään ja loukkaantua pahasti.

Pitkiä putkia ja pyöreää materiaalia työstettäessä suositamme käyttämään apuna putkiohjainta GXIS-1/GXIS-2.

Varo, kun kytket koneen pois päältä. Kone jälkikäy vielä noin 50 sekuntia. Säätö- ja huoltotoimiin saa ryhtyä vasta kun hiomanauha on varmuudella pysähtynyt.

Terveydelle vaarallisten pölyjen käsittely

Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.

Tietyntyppisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.

Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.

Laitteen osat.

1 Hiomanauhan kiristin (GX75)

2 Suojus/rajoitin (GX75)

3 Kipinäsuojus (GX75)

4 Lukkoruuvi, kipinälaatikko (GX75)

5 Hioma-alusta (GX75)

6 Kipinalaatikko (GX75)

7 Kallistuslaitteen vipu (GX75)

8 Sivusuojus (GX75)

9 Siipiruuvi

10 Lukkoruuvi säätöön GXC

11 Käyttömoottori, jarrupyörä

12 Lukkoruuvit, jarrupyörän suuntaissäätö

13 Kahva

14 Kaukalo

15 Rullat

16 Vipu, jarrupyörä kiinni työkappaleeseen

17 Jarrupyörä

18 Kiristinvipu

19 Lukkoruüvi, jarrupyörän kaltevuus

20 Lukkoruuvi, jarrupyörän etäisyyssäätö

21 Liitäntä

22 Kampi, puristuspaineen asetus

23 Välys

24 Ohjainkisko

25 Ruúvi/siipimutteri

26 Ruuvi ohjainkiskon säätöön

27 Jäähdytysnesteletku + suutin

28 Sulkuventtiili

29 Magneettipidin

30 ON-/OFF-kytkin, jäähdytysnestepumppu

31 Poistoletku jäähdytysnesteen paluupuolelle

32 Jäähdytysnestesäiliö

33 Poranreikä

34 Kierreporaus

Asennusohjeet (kuvat 1–3).

Nauhahiomakone GX75.

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Irrota kipinäsuojus (3).

Irrota hioma-alusta (5), kipinälaatikko (6) ja lukkoruuvi (4).

Avaa moduulin sivusuojus (8).

Löysää kiristin (1) ja ota hiomanauha pois.

Sulje moduulin sivusuojus.

Löysää kallistuslaitteen (7) vipua ja aseta nauhahiomakone suunnilleen vaakasuoraan.

Putkenpinnan hiomayksikkö GXC (Kuva 2).

Ota laite pakkauksesta ja kiinnitä lisävarusteet, katso ohjeet toimitukseen kuuluvasta opasteesta.

Työnnä putkenpinnan hiomayksikkö kiinni nauhahiomakoneeseen ja katso että poraukset (33) tulevat oikeisiin kohtiin.

Yhdistä koneet toisiinsa molempien vipujen avulla, samoin ruuveilla ja siipimuttereilla (9).

Kallista konetta hieman eteenpäin.

Vedä kallistuslaitteen (7) vipu kireälle.

Löysää neljä lukkoruuvia (10) kaukalon (14) alapuolelta ja suuntaa putkenpinnan hiomaykskön jalusosa lattian suuntaan.

Kiristä sitten neljä lukkoruuvia (10) kaukalon (14) alapuolelta taas kiinni.

Liitäntäkaapeli on kytkettävä asianmukaisesti sähköasentajan toimesta nauhahiomakoneen GX75 kytkimen liitäntäpisteeseen kytkentäkaaviota noudattaen (ks. liite).

Jäähdytysnesteyksikkö GXW (kuvat 3+4)

Aseta säiliö hiomalaitteen jalustalevylle.

Täytä jäähdytysnestesäiliöön noin 10–15 litraa jäähdytysnestettä.

Aseta kansi, johon kuuluu pumppuyksikkö, paikalleen säiliön päälle ja kiinnitä poistoletku (31) kaukalossa (14) olevaan liitäntäaukkoon.

Asenna jäähdytysnesteletku (27) putkenpinnan hio-mayksikköön magneettipitimellä (29) kierreporaukseen (34).

Jäähdytysnesteletku on kiinnitettävä niin, ettei se voi osua jarrupyörään tai työkappaleeseen.

Kytke jäähdytysnesteyksikön pistoke pistorasiaan (21).

Hiomanauhan kiinnitys/vaihto

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Löysää kiristintä (1) ja aseta koneeseen hiomanauha, jonka pituus on 75 x 2000 mm.

Katso, että hiomanauhan pyörimissuunnan merkki tulee samaan suuntaan kuin koneen pyö- rimissuunta.

Kiristä hiomanauha kiristimellä (1).

Liikuta hiomanauhaa käsin ja tarkkaile, pyöriikö se viis- toon jommalle kummalle sivulle päin.

Säädä nauhahiomakoneen käyttöpyörän ohjain niin, että hiomanauha pyörii keskellä. Tarkka säätö on tehtävä koneen käydessä.

Kytke nauhahiomakone hetkeksi päälle. Katso että kontaktilevy pyörii nuolen suuntaan.

Katkaise sitten virta nauhahiomakoneesta.

Jos kontaktilevy pyörii nuolensuuntaa vasten, on moottorin pyörimissuunta annettava vaihtaa ammattiasentajan toimesta.

Ohjainkiskon säätö (kuvat 3A+5).

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Löysää molemmat ruuvit (26) ja säädä ohjainkiskon ja jarrupyörän keskinäinen etäisyys:

- Putken halkaisija 10–12 mm: Säädä kuvan "1" mukaan.

- Putken halkaisija 12–100 mm: Säädä kuvan "2" mukaan.

Kiristä sitten ruuvit (26) taas kiinni.

Jarrupyörän säätö (Kuva 3).

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Suuntaissäätö.

Löysää lukkoruuvia (12) ja säädä kahvan (13) avulla jar-rupyörää (17) niin, että se ylhäältä katsoen tulee samaan linjaan kontaktilevyn kanssa. Näin saadaan aikaan tasai- nen puristuspaine ja samalla tasainen hiomajälki. Opti-maalinen säätö on selvitettävä kokeilemalla.

Kaltevuussäätö.

Löysää kiristinvipua (18) ja säädä jarrupyörää (17) lukkoruuvilla (19) niin, että se kallistuu työkappaleeseen nähden hieman vasempaan.

Mitä suurempi jarrupyörän kaltevuuskulma on, sitä suurempi on syöttönopeus. Optimaalinen säätö on selvitettävä kokeilemalla.

Jarrupyörän, työkappaleen ja kontaktirullan etäisyyssäätö.

Löysää lukkoruuvia (9).

Källista käyttöyksikköä vivulla (16) taaksepäin.

Aseta työstettävä työkappale koneeseen.

Käännä sitten käyttöyksikkö takaisin etuasentoon niin, että jarrupyörä tulee työkappaletta vasten.

Säädä välysmitta (23) lukemaan 1 mm.

Kiristä lopuksi lukkoruuvi (20) taas kiinni.

Puristuspaineen säätö.

Säädä kammen (22) avulla jarrupyörän työkappaleeseen kohdistama puristuspaine:

- Kierto myötäpäivään: voimakas puristuspaine.

- Kierto vastapäivään: alhainen puristuspaïne.

Jos puristuspaine on liian voimakas, se saattaa kuluttaa jarrupyörää ja hiomanauhaa normaalia enemmän.

Käyttövinkkejä.

Kone päälle/pois.

Kytke koneeseen virta vasta sitten, kun kaikki tarpeelliset säädöt/asetukset on tehty. Koneessa ei silloin vielä saa olla työkappaletta.

Kytke putkenpinnan hiomayksikön pistoke nauhahiomakoneen pistorasiaan.

Nauhahiomakone/putkenpinnan hiomayksikkö ON/OFF.

GX75*

Käynnistys:

Vapauta hätä-seis-painikkeen (15*) lukitus ja käännä painike ylös. Paina painiketta "I" (17*).

Silloin myös putkenpinnan hiomayksikkö saa automaattisesti virtaa.

Tarkista jarrupyörän pyörimissuunta. Moottorin pyörimissuunnan saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja.

Pysäytys:

Käännä hätä-seis-painike (15*) ylös. Paina painiketta "0" (17*).

Silloin virta katkeaa automaattisesti myös putkenpinnan hiomayksiköstä.

Virran katkaisemisen jälkeen kone jälkikäy vielä n. 50 sekunnin ajan.

(* löytyy koneen käyttöohjeesta)

Hätä-seis-painike.

Vaaratilanteessa kone pysäytetään punaisella hätä-seispainikkeella.

Jäähdytysnestepumpun käynnistys/pysäytys.

Aseta kytkin asentoon "1". Jos metallijätettä syntyy hiottaessa paljon, on työstettäessa käytettävä aina jäähdytysnestepumppua.

Käytä suojalaseja.

Ennen työstön aloittamista on varmistettava, että kaikki em. säädöt on tehty oikein ja tarkastettu.

Putkien hionta (kuvat 5+6).

Kallista jarrupyörää vivulla (16) taaksepäin.

Aseta työkappale vähintään 30 mm:n syvyydelle materiaalin kiinnitysaukkoon.

Avaa jäähdytysnesteventtiili (28). Säädä jäähdytysnesteen määrää sulkuventtiilin (28) avulla.

Kallista jarrupyörä vivulla (16) takaisin etuasentoon niin, että työkappale pyörii mukana ja syötetään koneen läpi.

Vedä vipu (16) takaisin, kun työkappale on vielä n. 30 mm:n verran ohjaimen varassa.

Ota työkappale pois koneesta.

Jos syöttönopeus on liian suuri tai liian alhainen, jarrupyörän kaltevuussäätöä on korjattava.

Melupäästöarvot.

Tyhjäkäynti Hionta

Mitattu A-painotettu

äänenpainetaso työpisteessä L_pA (re 20 μPa) desibeleinå 83,5 94

Epätarkkuus K_pA desibelei- nä 4 4

Mitattu A-painotettu ääni- tehon taso L_wA (re 1 pW) desibeleinä 93,5 100,5

Epätarkkuus K_wA desibeleinä 2,5 2,5

Käyttöedellytykset

Kierrosluku (/min) 3000 3000

Materiaali

ruostumaton

- teräs

Mitat

putki, halkaisija

- 42,4 mm

Hiomanauha

GRIT by Fein

- 120R

HUOMAUTUS: Mitatun päästöarvon ja siihen liittyvän epätarkkuusarvon summe on niiden arvojen yläraja, jotka voidaan havaita mittauksissa.

Käytä kuulosuojainta!

Mitta-arvot on laskettu vaadittua tuotestandardia nou-dattaen (ks. käyttöohjeiden viimeinen sivu).

Kunnossapito, huolto.

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Kunnostustyöt saa suorittaa ainoastaan ammattitaitoinen asentaja voimassa olevia määräyksiä noudattaen.

Suositamme tilaamaan kunnostuksen FEIN-palvelusta, lähimmästä FEIN-sopimuskorjaamosta tai FEIN-jälleen-myyjältä.

Mikäli koneen liitäntäjohto on vioittunut, se on vaihdettava erikoisvalmisteiseen liitäntäjohtoon, jollaisen voi tilata FEIN-palvelusta.

Tähän koneeseen kuuluvan päivitetyn varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Päivittäiset huoltotoimet

Tyhjennä jäähdytysnestesäiliö. Jäähdytysneste ja metallipöly on hävitettävä erikseen.

Puhdista kaukalo (14). Katso, ettei poistopuolen aukko ole tukossa.

Puhdista koneen ulkopinta paineilmalla.

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu koneen toimitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Huolehdi siitä, että pakkausmateriaali, käytöstä pois- tettu kone ja sen lisätarvikkeet johdetaan kierrätykseen.

Liitäntäkaaviot.

Tyyppi GXC sivu 102

Tyyppi GXC2V sivu 103

Tyyppi GXW sivu 104

Tyyppi GXW2V sivu 105
