Producttype	Radius schuurmodule voor bandschuurmachine
Compatibel model	Fein GX75 (bandschuurmachine)
Toegestane buisdiameter	10–100 mm
Bewerkbare materialen	Staal, lichtmetaal, massief staal (buizen en rondhout)
Voeding	Aansluiting op driefasig wisselstroomnet (3~)
Onbelaste snelheid (remwiel)	3000 omw/min
Geluidsdrukniveau (LpA)	83,5 dB(A) (onzekerheid 4 dB)
Geluidsvermogensniveau (LwA)	93,5 dB(A) (onzekerheid 2,5 dB)
Gebruikte schuurband	75 x 2000 mm
Capaciteit koelmiddeltank	10–15 liter
Hoofdfuncties	Schuren en polijsten van ronde buizen en staven in staal
Dagelijks onderhoud	Koelmiddeltank legen en reinigen, de opvangbak reinigen, uitblazen met perslucht
Noodstop	Rode knop, stop in ca. 50 s
Vereiste persoonlijke bescherming	Oogbescherming, gehoorbescherming, stofmasker, handschoenen, schort
Reserveonderdelen	Lijst beschikbaar op www.fein.com
Garantie	Volgens wettelijke regeling van het land + fabrieksgarantie FEIN
Conformiteitsnormen	CE, UKCA
Gewicht	Niet gespecificeerd in de handleiding

Veelgestelde vragen - GRIT GXC Fein

Welke bandschuurmachine is compatibel met de GXC-module?

De radius schuurmodule GXC is ontworpen om te worden gemonteerd op de bandschuurmachine Fein GX75. Gebruik uitsluitend de meegeleverde bevestigingsmiddelen.

Welke buisdiameters kan ik met de GXC bewerken?

De GXC maakt het mogelijk om ronde buizen van staal of lichtmetaal met een diameter tussen 10 en 100 mm te schuren en polijsten.

Hoe stel ik de geleidingsrail voor mijn buis af?

Draai de twee schroeven (26) los en stel de afstand van de rail in op basis van de diameter: voor 10–12 mm, positioneer volgens afbeelding «1»; voor 12–100 mm, volgens afbeelding «2». Draai de schroeven weer vast.

Hoe vervang ik de schuurband?

Koppel de machine los van het stroomnet voordat u werkzaamheden uitvoert. Open de kap, draai de spaninrichting (1) los, verwijder de oude band en plaats een nieuwe band van 75 x 2000 mm met inachtneming van de draairichting. Span en stel de centrering af.

Hoe installeer ik de koelunit GXW?

Plaats de tank op de basisplaat, vul deze met 10–15 liter koelmiddel, monteer de kap met de pomp, sluit de afvoerslang aan op de opvangbak en de toevoerslang op de machine met behulp van de magnetische houder. Sluit de unit aan op het stopcontact (21).

Wat te doen in geval van nood?

Druk onmiddellijk op de rode noodstopknop. De machine stopt binnen ongeveer 50 seconden. Raak de draaiende band niet aan.

Hoe stel ik de druk van het remwiel in?

Gebruik de zwengel (22): draai met de klok mee om de druk te verhogen, tegen de klok in om deze te verlagen. Overmatige druk verslijt het wiel en de band voortijdig.

Welke beschermingsuitrusting moet ik dragen?

Draag een veiligheidsbril, gehoorbescherming, een stofmasker, handschoenen en een schort. Lang haar moet worden vastgebonden en sieraden moeten worden verwijderd.

Hoe onderhoud ik de GXC dagelijks?

Maak de koelmiddeltank leeg, verwijder metaalresten, reinig de opvangbak (14) en ontstoppel het afvoersysteem. Blaas de buitenkant van het apparaat uit met perslucht.

Waar vind ik reserveonderdelen?

De actuele lijst met reserveonderdelen is beschikbaar op de website www.fein.com. Neem voor reparaties contact op met de FEIN-klantenservice of een erkende werkplaats.

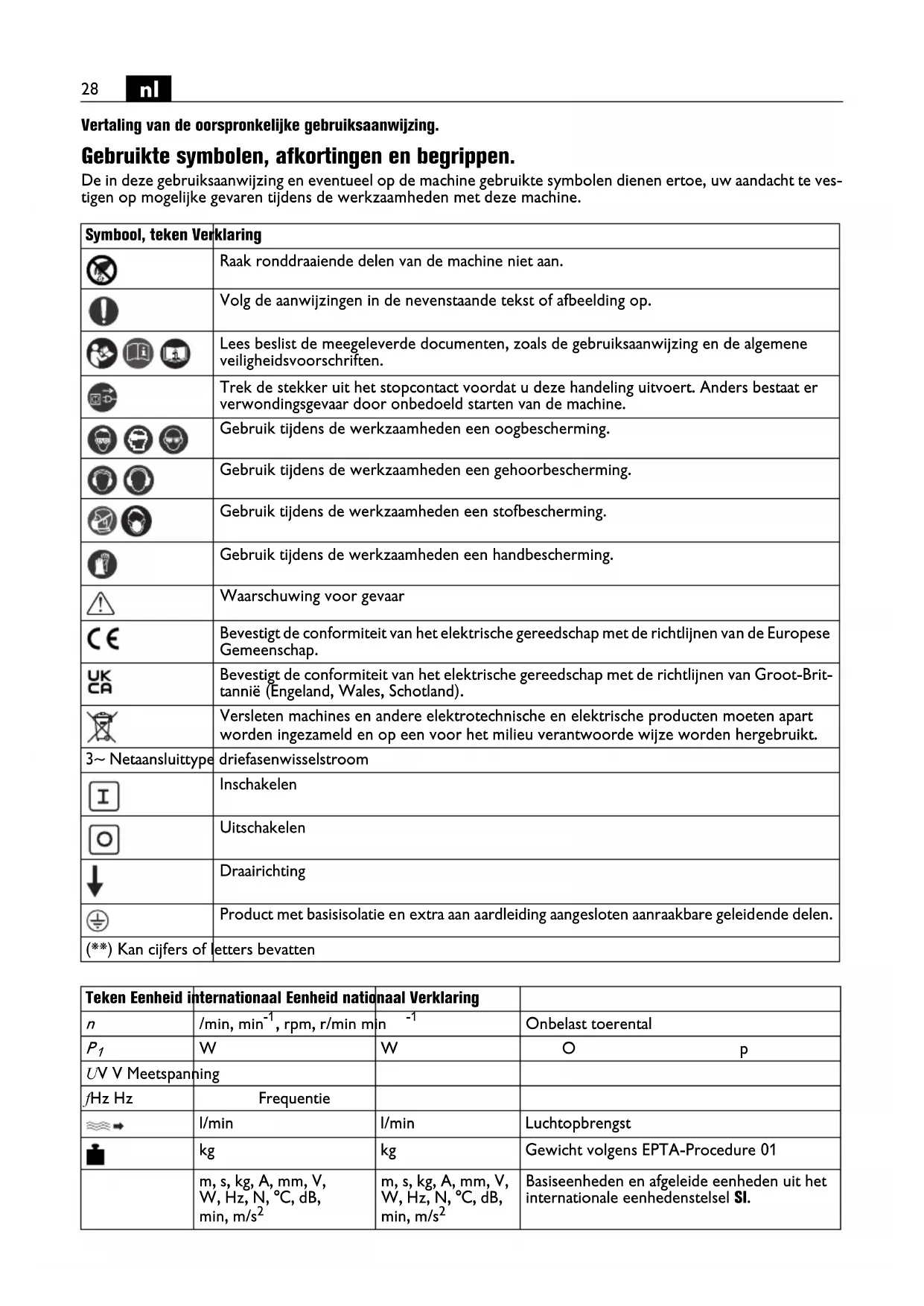

GEBRUIKSAANWIJZING GRIT GXC Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

Gebruikte symbolen, afkortingen en begrippen.

De in deze gebruiksaanwijzing en eventueel op de machine gebruikte symbolen dienen ertoe, uw aandacht te vestigen op mogelijke gevaren tijdens de werkzaamheden met deze machine.

Symbool, teken Verklaring
	Raak ronddraaiende delen van de machine niet aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van de machine.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Gebruik tijdens de werkzaamheden een gehoorbescherming.
	Gebruik tijdens de werkzaamheden een stofbescherming.
	Gebruik tijdens de werkzaamheden een handbescherming.
	Waarschuwing voor gevaar
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
	Versleten machines en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
3~ Netaansluittype	driefasenwisselstroom
	Inschakelen
[TZZW]	Uitschakelen
	Draairichting
	Product met basisisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen.
(**) Kan cijfers of letters bevatten

Teken Eenheid internationaal Eenheid nationaal Verklaring
n	/min, min-1, rpm, r/min min	-1	Onbelast toerental
P1	W	W	O p
UV V Meetspanning
fHz Hz	Frequentie
	l/min	l/min	Luchtopbrengst
	kg	kg	Gewicht volgens EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

Gebruik deze machine niet voordat u deze gebruiksaanwijzing grondig hebt gelezen en volledig hebt begrepen, inclusief de afbeeldingen, specificaties en veiligheidsregels.

Neem ook de geldende nationale voorschriften voor elektrische veiligheid en de wettelijke maatregelen ter bescherming van de werknemer in acht (in Duitsland: BGV A2 en BGR 500).

Het niet in acht nemen van de veiligheidsvoorschriften in de genoemde documentatie kan tot een elektrische schok, brand en/of ernstig letsel leiden.

Bewaar de gebruiksaanwijzing voor later gebruik en geef deze door aan de volgende gebruiker of eigenaar van de machine.

Lees de gebruiksaanwijzing van de bandschuur-machine GX75, die op deze machine moet worden gemonteerd, en neem het gelezene in acht.

Gebruik voor de montage van de rondschuurvoorziening op de bandschuurmachine uitsluitend het meegeleverde bevestigingsmateriaal. Een foutieve montage kan ertoe leiden dat de rondschuurvoorziening tijdens de werkzaamheden van de bandschuurmachine losraakt en ernstige ongevallen veroorzaakt.

Bestemming van de machine.

De rondschuurvoorziening GXC in combinatie met bandschuurmachine GX75 is uitsluitend te gebruiken voor het schuren en polijsten van ronde stalen pijpen, lichtmetalen pijpen en massief rondstaal met een diameter van D = 10–100 mm met de door Fein toegelaten inzetgereedschappen en toebehoren in een tegen weersinvloeden beschermde omgeving.

De koelmiddeleenheid GXW is bestemd voor de koeling van het werkstuk.

Bijzondere veiligheidsvoorschriften.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Draag bij de werkzaamheden geen losse kleding of sieraden en draag lang haar niet los. Losse voorwerpen kunnen ondanks de veiligheidsvoorzieningen door bewegende delen worden meegenomen en tot verwondingen leiden.

Controleer voor het inschakelen dat er geen werkstuk in de rondschuurvoorziening ligt. Het werkstuk kan naar buiten worden geslingerd en dit kan tot ernstige ongevallen leiden.

Raak nooit de lopende schuurband aan. Er bestaat verwondingsgevaar.

Druk in gevaarlijke situaties onmiddellijk op de veiligheidsuitschakelknop. De machine loopt maximaal 50 seconden uit.

Reinig regelmatig de ventilatieopeningen van de machine. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

De stekker van de machine mag alleen door een vakman voor elektriciteit worden gemonteerd. De aardaansluiting in het stopcontact moet met de veiligheidsaarding van het stroomnet verbonden zijn.

Trek bij onderhoud en reparaties de stekker uit het stopcontact. Als de machine onbedoeld wordt ingeschakeld, kan dit tot ernstig letsel leiden.

Laat de elektrische veiligheid van de machine overeenkomstig de wettelijke bepalingen regelmatig controleren. Bij machines die niet worden nagezien, bestaat het gevaar van een elektrische schok.

Controleer voor de eerste ingebruikneming de draairichting van de motor. Bij een verkeerde draairichting kan het werkstuk worden weggeslingerd en ongevallen veroorzaken. De draairichting mag alleen worden omgekeerd door een vakman voor elektriciteit.

Werk altijd met grote aandacht en zorgvuldigheid, in het bijzonder bij het invoeren en uitnemen van het materiaal. Als uw aandacht verslapt, kunnen uw handen ernstig gewond raken.

Het bewerkte oppervlak kan zeer heet worden. Raak het niet met uw hand aan.

Voorzichtig bij het bewerken van kort of dun materiaal. Bij het invoeren of uitnemen kunnen uw handen door de schuurband of het remwiel worden meegenomen en ernstig gewond raken.

Bij lange pijpen en rond materiaal adviseren we het gebruik van de pijpgeleiding GXIS-1/GXIS-2.

Voorzichtig na het uitschakelen. De machine loopt nog maximaal 50 seconden uit. Voer instel- en onderhoudswerkzaamheden alleen uit als de schuurband stil staat.

Omgang met gevaarlijke stoffen

Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materialen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman.

Houtstof en lichtmetaalstof, hete mengsels van schuurstof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken

in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewerken materialen in acht.

In één oogopslag.

1 Spanvoorziening voor schuurband (GX75)
2 Afdekking en aanslag (GX75)
3 Vonkenbescherming (GX75)
4 Kruisknop spanenbak (GX75)
5 Schuursteun (GX75)
6 Spanenbak (GX75)
7 Hendel voor kantelvoorziening (GX75)
8 Zijdeksel (GX75)
9 Vleugelbout
10 Kruisknop, instelling GXC
11 Aandrijfmotor remwiel
12 Kruisknoppen, remwielparallelliteit
13 Greep
14 Kuip
15 Rollen
16 Hendel, remwiel tegen werkstuk plaatsen
17 Remwiel
18 Spanhendel
19 Kruisknop remwielhelling
20 Kruisknop, remwielafstand
21 Aansluitbus
22 Zwengel voor instelling aandrukkracht
23 Spleetopening
24 Geleidingsrail
25 Bout/vleugelmoer
26 Bouten voor instelling geleidingsrail
27 Koelmiddelslang met sproeier
28 Afsluiter
29 Magneethouder
30 Aan/uit-schakelaar koelmiddelpomp
31 Afvoerslang, koelmiddelretour
32 Koelmiddelreservoir
33 Boorgat
34 Schroefdraadgat

Montagevoorschriften (afbeeldingen 1–3).

Bandschuurmachine GX75.

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Demonteer de vonkenbescherming (3).

Demonteer de schuursteun (5), de spanenbak (6) en de kruisknop (4).

Open het zijdeksel (8).

Draai de spanvoorziening (1) los en verwijder de schuurband.

Sluit het zijdeksel.

Draai de hendel voor de kantelvoorziening (7) los en stel de bandschuurmachine ongeveer horizontaal.

Rondschuurvoorziening GXC (afbeelding 2).

Neem het apparaat uit de verpakking en monteer het toebehoren zoals in de bijlage beschreven.

Duw de rondschuurvoorziening tegen de bandschuurmachine en breng de boorgaten (33) op één lijn.

Verbind beide machines met de twee hendels en de bouten met vleugelmoeren (9).

Draai de machine licht naar voren.

Draai de hendel voor de kantelvoorziening (7) vast.

Draai de vier kruisknoppen (10) onder de kuip (14) los en stel het onderstuk van de rondschuurvoorziening af op de vloer.

Draai de vier kruisknoppen (10) onder de kuip (14) weer vast.

De toevoerkabel moet door een bekwame elektromonteur volgens het stroomschema worden aangesloten op het aansluitpunt in de schakelaar van de bandschuurmachine GX75 (zie installatie).

Koelmiddeleenheid GXW (afbeeldingen 3+4).

Plaats de tank op de bodemplaat van de rondschuur- voorziening.

Vul het koelmiddelreservoir met ca. 10–15 liter koelmiddel.

Zet de deksel met de pompeenheid op de tank en monteer de afvoerslang (31) op het aansluitstuk van de kuip (14).

Monteer de koelmiddelslang (27) op de rondschuur- voorziening met de magneethouder (29) in het schroefdraadboorgat (34).

De koelmiddelslang moet zo zijn gemonteerd dat deze niet door het remwiel of werkstuk kan worden meegenomen.

Steek de stekker van de koelmiddeleenheid in het stopcontact (21).

Schuurband monteren of vervangen

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Draai de spanvoorziening (1) los en breng een schuurband met een lengte van 75 x 2000 mm aan.

De markering van de looprichting van de schuurband moet overeenkomen met de draairichting.

Span de schuurband met de spanvoorziening (1).

Beweeg de schuurband met uw hand en kijk of deze links of rechts van de contactrol wegloopt.

Stel op de bandschuurmachine de geleiding van het aan-drijfwiel zodanig in dat de schuurband in het midden loopt. De nauwkeurige instelling vindt plaats wanneer de machine ingeschakeld is.

Schakel de bandschuurmachine kort in. Controleer of de contactschijf in de richting van de pijl draait.

Schakel de bandschuurmachine weer uit.

Als de contactschijf tegen de richting van de pijl draait, moet de draairichting van de motor door een vakman worden omgekeerd.

Geleidingsrail instellen (afbeeldingen 3A+5).

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Draai de beide bouten (26) los en stel de afstand van de geleidingsrail tot het remwiel in:

• Pijpdiameter 10–12 mm: Instelling volgens afbeelding „1”.
• Pijpdiameter 12–100 mm: Instelling volgens afbeelding „2”.

Draai de bouten (26) weer vast.

Remwiel instellen (afbeelding 3).

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Parallelliteit instellen.

Draai de kruisknop (12) los en stel met de greep (13) het remwiel (17) zo in dat het van boven gezien parallel aan de contactschijf loopt. Daardoor worden een gelijkmatige aandrukkeracht en een gelijkvormig schuurbeeld bereikt. De optimale instelling moet proefondervindelijk worden bepaald.

Helling instellen.

Draai de spanhendel (18) en stel het remwiel (17) met de kruisknop (19) zo in dat het ten opzichte van het werkstuk licht naar links neigt.

Hoe sterker het remwiel helt, hoe groter de voedingssnelheid wordt. De optimale instelling moet proefondervindelijk worden bepaald.

Afstand tussen remwiel, werkstuk en contactrol instellen.

Draai de kruisknop (9) los.

Draai de aandrijfeenheid met de hendel (16) terug.

Plaats het te bewerken werkstuk.

Draai de aandrijfeenheid weer naar voren zodat het remwiel tegen het werkstuk ligt.

Stel de spleetmaat (23) op 1 mm in.

Draai de kruisknop (20) weer vast.

Aandrukkracht instellen.

Stel met de zwengel (22) de aandrukkeracht van het remwiel op het werkstuk in:

• Met de wijzer van de klok mee draaien: grote aan- drukkracht.
• Draaien tegen de wijzers van de klok in: geringe aandrukkracht.

Een te hoge aandrukkracht kan tot verhoogde slijtage van remwiel en schuurband leiden!

Gebruiksvoorschriften.

In- en uitschakelen.

Schakel de machine pas weer in nadat alle vereiste instellingen zijn uitgevoerd. Er mag geen werkstuk in de machine zijn geplaatst.

Steek de stekker van de rondschuurvoorziening in het stopcontact van de bandschuurmachine.

Bandschuurmachine en rondschuurvoorziening in- en uitschakelen.

GX75\*

Inschakelen:

Ontgrendel de veiligheidsuitschakelknop (15*) en klap deze omhoog. Toets „I” (17*) indrukken.

De rondschuurvoorziening wordt automatisch mee ingeschakeld.

Controleer de draairichting van het remwiel. De draairichting van de motor mag alleen door een elektromonteur worden omgekeerd.

Uitschakelen:

Veiligheidsuitschakelknop (15*) omhoogklappen. Toets „0” (17*) indrukken.

De rondschuurvoorziening wordt automatisch mee uitgeschakeld.

De machine loopt na het uitschakelen ca. 50 seconden uit.

(* in de gebruiksaanwijzing van de machine te vinden)

Veiligheidsuitschakelknop.

Druk in gevaarlijke situaties op de rode nooduitschakelknop om de machine uit te schakelen.

Koelmiddelpomp in- en uitschakelen.

Zet de schakelaar in stand „1”. De koelmiddelpomp moet bij een grote schuurafname altijd ingeschakeld zijn.

Draag een veiligheidsbril.

Verzeker u er voor het begin van de werkzaamheden van dat alle hiervoor beschreven instellingen correct uitgevoerd en gecontroleerd zijn.

Pijpen schuren (afbeeldingen 5+6).

Zwenk het remwiel met de hendel (16) terug.

Leg het werkstuk minstens 30 mm in de materiaalopname.

Open het koelmiddelventiel (28). Regel de koelmiddelhoeveelheid met het afsluitventiel (28).

Draai het remwiel met de hendel (16) weer naar voren, zodat het werkstuk mee draait en door de machine loopt.

Trek de hendel (16) terug als het werkstuk nog ca. 30 mm in de geleiding ligt.

Neem het werkstuk uit de machine.

Bij een te hoge of te lage voedingssnelheid moet de helling van het remwiel worden gewijzigd.

Geluidsemissiewaarden.

Onbelast lopen Schuren

Gemeten A-gewogen emissiegeluidsdrukni-veau op de werkplek L_pA (re 20 Pa), in decibel 83,5 94

Onzekerheid K_pA in decibel 4 4

Gemeten A-gewogen geluidsvermogenniveau L_wA (re 1 pW), in decibel 93,5 100,5

Onzekerheid K_wA , in decibel 2,5 2,5

Onbelast lopen Schuren

Bedrijfscondities

Toerental (per minuut) 3000 3000

Materiaal – Roestvrij staal

Afmeting Buis, diameter

- 42,4 mm

OPMERKING: De som van gemeten emissiewaarde en bijbehorende onzekerheid vormt de bovengrens van de waarden die bij metingen kunnen optreden.

Gehoorbescherming gebruiken!

Meetwaarden bepaald volgens de in aanmerking komende productnorm (zie de laatste pagina van deze gebruiksaanwijzing).

Onderhoud en klantenservice.

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Reparaties mogen alleen door een vakman volgens de geldende voorschriften worden uitge-

voerd.

Voor reparatiewerkzaamheden adviseren wij de FEIN-klantenservice, de bij FEIN aangesloten werkplaatsen en de FEIN-vertegenwoordigingen.

Als de aansluitkabel van de machine beschadigd is, moet deze worden vervangen door een speciaal daarvoor bestemde aansluitkabel, verkrijgbaar bij de FEIN-klantenservice.

De actuele onderdelenlijst van deze machine vindt u op www.fein.com.

Dagelijks onderhoud

Maak de koelmiddeltank leeg. Verwijder koelmiddel en metaalstof en voer het af.

Reinig de kuip (14). Verwijder eventuele verstoppingen in het afvoersysteem.

Reinig de buitenzijde van de machine met perslucht.

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij de machine slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten machines en toebehoren op een voor het milieu verantwoorde wijze af.

Aansluitschakelschema's.

Type GXC Pagina 102

Type GXC2V Pagina 103

Type GXW Pagina 104

Type GXW2V Pagina 105
