GRIT GXC - Slibemaskine Fein - Gratis brugsanvisning og manual

Produkttype	Radialslibermodul til båndsliber
Kompatibel model	Fein GX75 (båndsliber)
Tilladt rørdiameter	10–100 mm
Bearbejdelige materialer	Stål, letmetal, massivt stål (rør og runde emner)
Strømforsyning	Tilslutning til trefaset vekselstrømsnet (3~)
Tomgangshastighed (bremsehjul)	3000 o/min
Lydtryksniveau (LpA)	83,5 dB(A) (usikkerhed 4 dB)
Lydeffektniveau (LwA)	93,5 dB(A) (usikkerhed 2,5 dB)
Anvendt slibebånd	75 x 2000 mm
Kølevæskebeholderens kapacitet	10–15 liter
Hovedfunktioner	Slibning og polering af cirkulære rør og runde stålemner
Daglig vedligeholdelse	Tøm og rengør kølevæskebeholderen, rengør tanken, blæs med trykluft
Nødstop	Rød knap, stop på ca. 50 s
Påkrævet personligt beskyttelsesudstyr	Øjenbeskyttelse, høreværn, støvmaske, handsker, forklæde
Reservedele	Liste tilgængelig på www.fein.com
Garanti	I henhold til landets lovgivning + producentgaranti fra FEIN
Overensstemmelsesstandarder	CE, UKCA
Vægt	Ikke angivet i vejledningen

Ofte stillede spørgsmål - GRIT GXC Fein

Hvilken båndsliber er kompatibel med GXC-modulet?

Radialslibermodulet GXC er designet til montering på båndsliberen Fein GX75. Brug kun de medfølgende fastgørelsesanordninger.

Hvilke rørdiametre kan jeg bearbejde med GXC?

GXC gør det muligt at slibe og polere cirkulære rør af stål eller letmetal med en diameter mellem 10 og 100 mm.

Hvordan justerer jeg styreskinnen til mit rør?

Løsn de to skruer (26) og justér skinneafstanden i forhold til diameteren: for 10–12 mm, positionér i henhold til figur «1»; for 12–100 mm, i henhold til figur «2». Spænd skruerne igen.

Hvordan skifter jeg slibebåndet?

Før enhver indgriben skal maskinen frakobles. Åbn dækslet, løsn spændeanordningen (1), fjern det gamle bånd og monter et nyt bånd på 75 x 2000 mm under hensyntagen til rotationsretningen. Spænd og justér centreringen.

Hvordan installerer jeg køleenheden GXW?

Placer beholderen på bundpladen, fyld den med 10–15 liter kølevæske, montér dækslet med pumpen, tilslut afløbsslangen til tanken og fødeslangen til maskinen ved hjælp af magnetstøtten. Tilslut enheden til stikket (21).

Hvad gør jeg i nødstilfælde?

Tryk straks på den røde nødstopknap. Maskinen stopper på cirka 50 sekunder. Rør ikke ved det roterende bånd.

Hvordan justerer jeg trykket på bremsehjulet?

Brug håndsvinget (22): drej med uret for at øge trykket, mod uret for at mindske det. For stort tryk slider hjulet og båndet for tidligt.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær sikkerhedsbriller, høreværn, støvmaske, handsker og forklæde. Langt hår skal bindes op, og smykker skal fjernes.

Hvordan vedligeholder jeg GXC dagligt?

Tøm kølevæskebeholderen, fjern metalrester, rengør tanken (14) og rens afløbssystemet. Blæs apparatets yderside med trykluft.

Hvor finder jeg reservedele?

Den aktuelle reservedelsliste findes på hjemmesiden www.fein.com. For reparationer kontakt FEIN kundeservice eller et autoriseret værksted.

BRUGSANVISNING GRIT GXC Fein

Oversættelse af den originale betjeningsvejledning

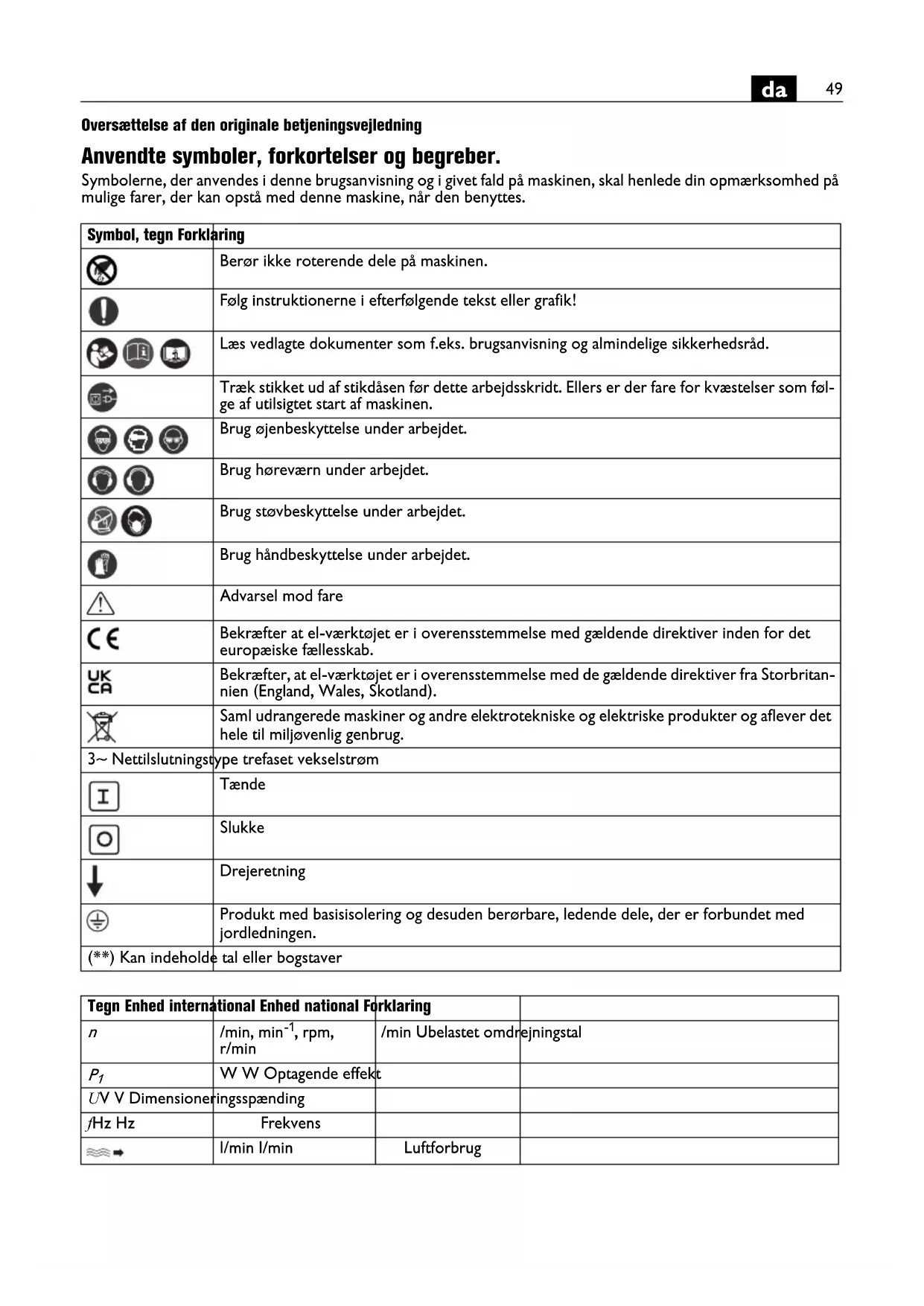

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anvendes i denne brugsanvisning og i givet fald på maskinen, skal henlede din opmærksomhed på mulige farer, der kan opstå med denne maskine, når den benyttes.

Symbol, tegn Forklaring
		Berør ikke roterende dele på maskinen.
		Følg instruktionerne i efterfølgende tekst eller grafik!
		Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
		Træk stikket ud af stikdåsen før dette arbejdsskridt. Ellers er der fare for kvæstelser som føl-ge af utilsigtet start af maskinen.
		Brug øjenbeskyttelse under arbejdet.
		Brug høreværn under arbejdet.
		Brug støvbeskyttelse under arbejdet.
		Brug håndbeskyttelse under arbejdet.
		Advarsel mod fare
		Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
		Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
		Saml udrangerede maskiner og andre elektrotekniske og elektriske produkter og aflever det hele til miljøvenlig genbrug.
[WBT7]	Jettilslutningstype trefaset vekselstrøm
		Tænde
		Slukke
		Drejeretning
		Produkt med basisisolering og desuden berørbare, ledende dele, der er forbundet med jordledningen.
(**) Kan indeholde tal eller bogstaver

Tegn Enhed international	national Enhed national	Forklaring
n	/min, min^-1 , rpm,r/min	/min Ubelastet omdrejningstal
P_1	W W Optagende effekt
UV V Dimensioneringsspænding
fHz Hz	Frekvens
[IMAGE]	l/min l/min	Luftforbrug
	kg kg Vægt iht. EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

Anvend ikke denne maskine, før du har læst hele denne driftsvejledning nøje, inkl. illustrationer, specifikationer og sikkerhedsregler.

Læs og overhold ligeledes de gældende, nationale bestemmelser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.

En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar denne driftsvejledning til senere brug og sørg for, at den følger med maskinen, hvis den videregives eller sælges til en ny ejer.

Læs og overhold brugsanvisningen til båndpudseren GX75, der skal monteres på denne maskine.

Rundslibemodulet må kun monteres på båndpudseren med det medleverede fastgørelsesmateriale. Forkert montering kan medføre, at rundslibemodulet løsner sig fra båndpudseren under arbejdet, hvilket kan føre til alvorlige uheld.

Bestemmelse af maskinen.

Rundslibemodulet GXC kan i forbindelse med bånd-pudseren GX75 udelukkende bruges til at slibe og polere runde stålrør, lette metalrør samt massivt rund-stål med en diameter på D = 10–100 mm med det af Fein godkendte indsatsværktøj og tilbehør i vejrbeskyttede omgivelser.

Kølemiddelenheden GXW er beregnet til at køle emnet.

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Bær ikke løstsiddende tøj, smykker eller åbent, langt hår under arbejdet. Løse genstande kan fanges af dele, der bevæger sig, og føre til kvæstelser, selv om beskyttelsesanordninger er monteret.

Kontrollér før tænding, at der ikke er lagt noget emne ind i rundslibemodulet. Emnet kan slynges ud og føre til alvorlige uheld.

Berør aldrig slibebåndet, när det er i gang. Fare for personskade.

Tryk straks på sikkerheds-stop-tasten i farlige situationer. Maskinen har et efterløb på op til 50 sekunder.

Rengør ventilationsåbningerne på maskinen med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Maskinens stik må kun monteres af en autoriseret elektriker. Jordledningen i netstikdåsen skal være forbundet med strømnettets jordforbindelse.

Træk stikket ud, før vedligeholdelse og istandsættelse finder sted! En utilsigtet tænding af maskinen kan føre til alvorlige kvæstelser.

Få maskinens elektriske sikkerhed kontrolleret iht. de lovmæssige bestemmelser med regelmæssige mellemrum. Ikke kontrollerede maskiner er forbundet med fare for elektrisk stød!

Kontrollér motorens drejeretning før første ibrugtagning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan føre til uheld. Drejeretningen må kun omstilles af en autoriseret elektriker.

Arbejd altid meget opmærksomt og nøje, især når materialet føres ind og tages ud. Uopmærksomhed kan føre til alvorlige kvæstelser af hænderne.

Den bearbejdede flade kan blive meget varm. Berør den ikke med hånden.

Pas på når kort eller tyndt materiale skal bearbejdes. Når materialet føres ind og tages ud, kan dine hænder blive fanget og alvorligt kvæstet af slibebåndet eller bremsehjulet.

Til længere rør og rundt materiale anbefales det at bruge rørføringen GXIS-1/GXIS-2.

Pas på efter slukning. Maskinen har et efterløb på op til 50 sekunder. Foretag kun indstillings- og vedligeholdelsesarbejde, när slibebåndet står stille.

Håndtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt. Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indände støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk. Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnist-

regn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Med et blik.

1 Slibebånd-spændeanordning (GX75)
2 Afdækning/anslag (GX75)
3 Gnistværn (GX75)
4 Stjernedrejeskrue, spånekasse (GX75)
5 Slibeunderlag (GX75)
6 Spånbeholder (GX75)
7 Arm til vippeanordning (GX75)
8 Sidedæksel (GX75)
9 Vingeskrue
10 Stjernedrejeskrue, indstilling GXC
11 Drevmotor, bremsehjul
12 Stjernedrejeskruer, bremsehjulparallelitet
13 Greb
14 Bakke
15 Hjul
16 Arm, bremsehjul lægges an på emne
17 Bremsehjul
18 Spændearm
19 Stjernedrejeskrue, bremsehjulhældning
20 Stjernedrejeskrue, bremsehjulsafstand
21 Tilslutningsbøsning
22 Håndsving, modtryk indstilles
23 Spalteåbning
24 Savsværd
25 Skrue/vingemøtrik
26 Skrue, indstilling, styreskinne
27 Kølemiddelslange med dyse
28 Afspærringsventil
29 Magnetholder
30 Start-stop-kontakt, kølemiddelpumpe
31 Afløbsslange, kølemiddelretur
32 Kølemiddelbeholder
33 Borehul
34 Gevindboring

Montage (fig. 1-3).

Båndpudser GX75.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Afmontér gnistværnet (3).

Afmontér slibeunderlaget (5), spånekassen (6) og stjernegrebskruen (4).

Åbn sidelåget (8).

Løsn spændeanordningen (1) og fjern slibebåndet.

Luk sidelåget.

Tag maskinen ud af emballagen og montér tilbehøret iht. beskrivelsen i det indlagte tillæg.

Skub rundslibemodulet mod bändpudseren, så hullerne passer med hinanden (33).

Forbind de to maskiner med de to arme og skruerne med vingemøtrikker (9).

Sving maskinen en smule fremad.

Spænd armen til vippeanordningen (7).

Spænd de fire stjernedrejeskruer (10) under karret (14) fast igen.

Kablet skal forbindes med tilslutningspunktet i båndpudserens kontakt GX75 iht. strømskemaet, dette arbejde skal udføres af en autoriseret elektriker (se bilag).

Kølemiddelenhed GXW (billeder 3+4).

Stil beholderen på rundslibemodulets bundplade.

Fyld kølemiddelbeholderen med ca. 10–15 liger kølemiddel.

Anbring låget med pumpeenheden på beholderen og montér afløbsslangen (31) på tilslutningsstudsen på karret (14).

Montér kølemiddelslangen (27) på rundslibemodulet med magnetholderen (29) i gevindboringen (34).

Kølemiddelslangen skal være monteret på en sådan måde, at den ikke kan fanges af hverken bremsehjul eller emne.

Sæt stikket fra kølemiddelenheden i stikdåsen (21).

Slibebånd monteres/skiftes

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Løsn spændeanordningen (1) og læg slibebåndet med længden 75 x 2000 mm i.

Slibebåndets løberetningsmærkning skal stemme overens med drejeretningen.

Spænd slibebåndet med spændeanordningen (1).

Bevæg slibebåndet med hånden og hold øje med, om det vandrer ud til højre eller venstre i forhold til kontaktrullen.

Indstil drivhjulets styreenhed på båndpudseren, så slibebåndet løber i midten. Den nøjagtige justering gennemføres, när maskinen er slukket.

Tænd kort for bändpudseren. Kontrollér, at kontaktski- ven drejer sig i pilens retning.

Sluk for bändpudseren igen.

Drejer kontaktskiven imod pilens retning, skal motorens drejeretning omstilles af en fagmand.

Styreskinne indstilles (fig. 3A+5).

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Løsn de to skruer (26) og indstil afstanden mellem styreskinnen og bremsehjulet:

- Rørdiameter 10–12 mm: Indstilling iht. fig. „1“.

- Rørdiameter 12–100 mm: Indstilling iht. fig. „2“.

Spænd skruerne (26) fast igen.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Indstilling af parallelitet.

Løsn stjernedrejeskruen (12) og indstil med grebet (13) bremsehjulet (17), så det kører parallelt med kontaktskiven, när det ses oppefra. Derved opnås et ensartet tryk og et jævnt slibebillede. Den optimale indstilling opnås bedst ved at prøve sig frem.

Hældning indstilles.

Løsn spændearmen (18) og indstil bremsehjulet (17) med stjernedrejeskruen (19), så det hælder en smule til venstre i forhold til emnet.

Jo stærkere bremsehjulet hældes, desto større er fremføringshastigheden. Den optimale indstilling opnås bedst ved at prøve sig frem.

Indstil afstanden mellem bremsehjul, emne og kontaktrulle.

Løsn stjernedrejeskruen (9).

Sving drivenheden tilbage med armen (16).

Læs det emne, der skal bearbejdes, i.

Sving drivenheden frem igen, så bremsehjulet ligger op ad emnet.

Indstil spaltemålet (23) på 1 mm.

Spænd stjernedrejeskruen (20) fast igen.

Modtryk indstilles.

Brug håndsvinget (22) til at indstille bremsehjulets modtryk mod emnet:

- Drejning til højre: stort modtryk.

- Drejning til venstre: lille modtryk.

Et for højt modtryk kan føre til øget slid af bremsehjul og slibebånd!

Driftsinstruktioner.

Tænd og sluk.

Tænd først for maskinen, når alle nødvendige indstillinger er blevet foretaget. Der må ikke være lagt noget emne ind i maskinen.

Sæt stikket fra rundslibemodulet i stikdåsen på bänd-pudseren.

Båndpudser/rundslibemodul tændes/slukkes.

GX75\*

Tænde:

Oplås sikkerheds-stop-tasten (15*) og klap den op. Tryk på tasten „I“ (17*).

Rundslibemodulet tændes herved automatisk.

Kontrollér bremsehjulets drejeretning. Motorens drejeretning må kun omstilles af en autoriseret elektriker.

Slukke:

Klap sikkerheds-stop-tasten (15*) op. Tast „0“ (17*).

Rundslibemodulet slukkes herved automatisk.

Maskinen har et efterløb på ca. 50 sek., när den slukkes.

(* findes i maskinens betjeningsvejledning)

Sikkerheds-stop-tast.

Tryk i farlige situationer på den røde sikkerheds-stopast for at slukke for maskinen.

Kølemiddelpumpe tændes/slukkes.

Stil kontakten på „1“. Kølemiddelpumpen skal altid være tændt under stor materialeafslibning.

Bær sikkerhedsbriller.

Sikre før arbejdsstart, at alle tidligere beskrevede indstillinger er blevet gennemført og kontrolleret korrekt.

Rør slibes (fig. 5+6).

Sving bremsehjulet tilbage med armen (16).

Læg emnet mindst 30 mm ind i materialeholderen.

Åbn kølemiddelventilen (28). Regulér kølemiddelmængden med afspærringsventilen (28).

Sving bremsehjulet fremad igen med armen (16), så emnet drejer med og løber igennem maskinen.

Træk armen (16) tilbage, när emnet ligger ca. 30 mm i føringen.

Tag emnet ud af maskinen.

Er fremføringshastigheden for høj eller lav, skal bremsehjulets hældning ændres.

Støj-emissionsværdier.

Ubelastet Slibning

Målt A-vurderet emissions-

lydtrykniveau på arbejds-

pladsen L_pA (re 20 μPa), i

decibel 83,5 94

Usikkerhed K_pA , i decibel 4 4

Målt A-vurderet lydeffektni-

veau L_wA (re 1 pW), i deci-

bel 93,5 100,5

Usikkerhed K_wA , i decibel 2,5 2,5

Driftsbetingelser

Omdrejningstal (/min) 3000 3000

Materiale – rustfrit stål

Mål

Rør, diameter

- 42,4 mm

Slibebånd

GRIT by Fein

- 120R

ANMÆRKNING: Summen af målt emissionsværdi og tilhørende usikkerhed udgør den øverste grænse for de værdier, der kan optræde under målearbejdet.

Brug høreværn!

Måleværdier er beregnet efter passende produktstandard (se sidste side i denne driftsvejledning).

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Istandsættelsesarbejde må kun gennemføres af en faguddannet iht. gældende forskrifter.

Vi anbefaler, at få maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEIN repræsentationer.

Er maskinens tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der fås hos FEIN kundeservicen.

Den aktuelle reservedelsliste til denne maskine findes under www.fein.com.

Dagligt vedligeholdelsesarbejde

Tøm kølemiddelbeholderen. Skil kølemiddel og metalstøv og bortskaf det.

Rengør karret (14). Afhjælp i givet fald tilstopninger i afløbssystemet.

Rengør den udvendige side af maskinen med trykluft.

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisningen.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos:

Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.

Tilslutningsdiagrammer.

Type GXC side 102

Type GXC2V side 103

Type GXW side 104

Type GXW2V side 105

Les og ta hensyn til driftsinstruksen for bändslipemaskinen GX75 som skal monteres på denne maskinen.

Den bearbeidede overflaten kan bli meget varm. Ikke berør denne med hånden.

Hvis tilkoplingsledningen til maskinen er skadet, må den skiftes ut med en spesielt preparert tilkoplingsledning som kan fås hos FEIN-kundeservice.

Den aktuelle reservedelslisten for denne maskinen finner du på internettet under www.fein.com.
