РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DIT2006BT HAMA

Разъем для наушников

Разъем USB 15 Цветной дисплей 2.8" 16 LED Задняя панель 17 Провод питания 18 Антенна* 19 Антенна WiFi 20 Оптический выход 21 Коаксиальный выход 22 Стерео, разъем «тюльпан», выход Л/П

"DIT2006BT" оснащено сменной антенной. Можно использовать активную или пассивную антенну с коаксиальным разъемом.

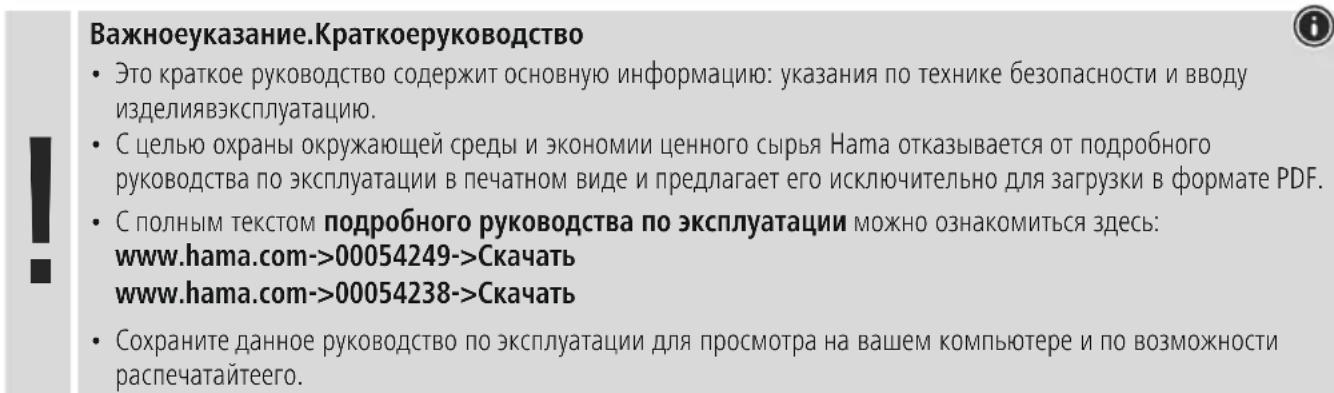

Важное указание. Краткое руководство

• Это краткое руководство содержит основную информацию: указания по технике безопасности и вводу изделия в эксплуатацию.

• С целью охраны окружающей среды и экономии ценного сырья Hama отказывается от подробного руководства по эксплуатации в печатном виде и предлагает его исключительно для загрузки в формате PDF.

• С полным текстом подробного руководства по эксплуатации можно ознакомиться здесь: www.hama.com -> 00054249 -> Скачать www.hama.com -> 00054238 -> Скачать

• Сохраните данное руководство по эксплуатации для просмотра на вашем компьютере и по возможности распечатайте его. Пульт дистанционного управления 1 Кнопка [ПИТАНИЕ] 2 Кнопка [ВЫКЛЮЧИТЬ МИКРОФОН] 3 Кнопки [ПРЕСЕТ] (1-4) 4 Кнопка [ЭКВАЛАЙЗЕР] 5 Кнопка [ПРЕСЕТ] 6 Кнопка [МЕНЮ] 7 Кнопка [ИСТОЧНИК] 8 Кнопка [OK]

1. Пояснения к предупреждающим знакам и

Опасность поражения электрическим

Данный символ указывает на опасность соприкосновения с неизолированными частями изделия под напряжением, которое может привести к поражению электрическим током. Предупреждение Используется для обозначения указаний по технике безопасности или для акцентирования внимания на особых опасностях и рисках.

Используется для дополнительного обозначения информации или важных указаний.

2. Комплект поставки

• Digital-HiFi-Tuner DIT2006BT

• Телескопическая антенна

• Кабель с разъемом «тюльпан», (для стереовыхода Л/П)

• Пульт дистанционного управления

• Краткое руководство пользователя

3. Указания по технике безопасности

• Изделие предназначено для домашнего, непромышленного применения.

• Не применяйте в запретных зонах.

• Защищайте изделие от загрязнения, влаги и перегрева, используйте его только в сухих помещениях.

• Данное изделие, как и все электрические приборы, следует беречь от детей!

• Избегайте падения изделия и не подвергайте его сильным вибрациям.

• Не используйте изделие при превышении значения предела мощности, указанного в технических характеристиках.

• Не допускайте детей к упаковочному материалу, существует угроза удушения.

• Сразу утилизируйте упаковочный материал согласно действующим местным предписаниям по утилизации.

• Не вносите в прибор конструктивные изменения. В результате этого любые гарантийные обязательства теряют свою силу.

• Используйте изделие исключительно в предусмотренных целях.

• Не используйте изделие в непосредственной близости от систем отопления, других источников тепла или под прямыми солнечными лучами.

• Не используйте изделие во влажной среде, избегайте

• Используйте изделие только при приемлемых климатических условиях. Опасность поражения электрическим

• Не открывайте изделие и не используйте его при наличии повреждений.

• Не используйте изделие при повреждении адаптера переменного тока, кабеля адаптера или сетевого кабеля.

• Не пытайтесь самостоятельно выполнять техническое обслуживание или ремонт изделия. Любые работы по техническому обслуживанию должны выполнять лица с соответствующей подготовкой и разрешением на данный вид деятельности. Предупреждение. Батареи

• Соблюдайте полярность батарей (+ и –). Несоблюдение полярности может стать причиной взрыва батарей.

• Разрешается применять аккумуляторы (или батареи) только указанного типа.

• Перед загрузкой батарей почистите контакты.

• Детям запрещается заменять батареи без присмотра взрослых.

• Не используйте различные типы или новые и старые батареи вместе.

• В случае большого перерыва в эксплуатации удалите батареи из устройства (кроме случаев, когда изделие применяется в качестве аварийного).

• Не закорачивайте контакты батарей.

• Не заряжайте обычные батареи.

• Не бросайте батареи в огонь.

• Храните батареи в безопасном месте и не давайте

• Не открывайте, не разбирайте, не глотайте и не утилизируйте батареи с бытовым мусором. В батареях могут содержаться вредные тяжелые

• Использованные батареи немедленно вынимайте из прибора и утилизируйте.

• Избегайте хранения, зарядки и использования при экстремальных температурах и экстремально низком атмосферном давлении (например, на большой высоте).26

4. Перед вводом в эксплуатацию

Подробное описание приложения UNDOK и всех функций можно найти в UNDOK guide по ссылке: www.hama.com-

Указания по эксплуатации

• Кнопки [OK] и ► на пульте дистанционного управления соответствуют кнопке [NAVIGATION] (12) на фронтальной стороне радио.

◄ на пульте дистанционного управления соответствует кнопке [BACK] на фронтальной стороне радио.

▲ ▼ на пульте дистанционного управления соответствуют повороты влево и вправо переключателя настроек навигации, расположенного на фронтальной стороне радио. Ввод в эксплуатацию пульта дистанционного

Откройте крышку отсека для батареек. Она находится на обратной стороне пульта дистанционного управления. Ее можно открыть, сдвинув в указанном направлении. В комплект поставки входят две батарейки ААА, которые необходимо вставить в отсек для батареек для ввода пульта в эксплуатацию. При вставке следите за правильной полярностью батареек. Нужная полярность (+/−) отмечена в отсеке для батареек. Создание сетевого соединения WLAN (беспроводная сеть)

• Убедитесь, что маршрутизатор включен, правильно работает и есть подключение к интернету.

• Активируйте функцию WLAN маршрутизатора.

• Для обеспечения правильной работы соединения WLAN соблюдайте руководство по эксплуатации маршрутизатора.

• Затем переходите к выполнению действий, описанных в разделе 5. «Ввод в эксплуатацию».

5. Ввод в эксплуатацию

Указание — оптимальный прием

"DIT2006BT" имеет гнездо для подключения внешней антенны с коаксиальным разъемом. В комплект поставки уже включена соответствующая телескопическая антенна, позволяющая осуществлять прием радиосигналов через DAB, DAB+ и FM. В качестве альтернативы можно использовать активную или пассивную антенну для большей мощности приема или соответствия Вашим требованиям.

• Раскладывайте мачту антенны полностью.

• Для оптимального сигнала приема рекомендуется установить антенну вертикально.

5.1 Общие указания по использованию

5.1.1 Включение/выключение/режим ожидания

• Нажмите кнопку [POWER] (1), чтобы включить радио.

• Для выключения радио (режим ожидания) нажмите кнопку [POWER] (1).

• Для полного выключения отключите прибор от электропитания.

5.1.2 Навигация и управление

• Для выбора необходимого пункта меню нажимайте кнопку быстрого выбора.

• Путем вращения кнопки [NAVIGATION] (12) выполняется выбор отдельных пунктов меню.

• Подтвердите выбор нажатием кнопки [NAVIGATION] (12).

5.1.3 Регулировка громкости

• Вращением кнопки [VOLUME] (3) можно повышать (вправо) или понижать (влево) громкость.27 5.2. Подключение Предупреждение

• Для подключения изделия используйте только розетку, разрешенную для использования. Розетка должна располагаться вблизи изделия и быть легко доступна.

• Отсоедините изделие от сети с помощью переключателя при отсутствии напряжения в сети, отсоедините сетевой кабель от розетки.

• При наличии блока штепсельных розеток следите за тем, чтобы общая потребляемая мощность подключенных электроприборов не превышала допустимое значение.

• Отсоедините изделие от сети в случае, если вы его не используете в течение продолжительного

• Подсоедините блок питания с сетевым кабелем (1) на обратной стороне радио.

• Подключите сетевой кабель к надлежащим образом подключенной и доступной розетке.

• Дождитесь окончания инициализации радио.

• Нажмите кнопку [POWER] (1), чтобы включить

Указание — при первом включении

• При первом включении автоматически запускается ассистент установки (Setup Wizard).

• При первом запуске может быть настроен язык. Для этого выберите нужный язык с помощью поворотного регулятора и подтвердите свой выбор нажатием кнопки [NAVIGATION] (12).

• Вы можете пропустить ассистента. 5.3. Язык Для изменения установленного языка меню радиоустройства выполните следующие шаги.

• Нажмите [MENU] (8) для перехода в меню настроек.

• С помощью кнопки [NAVIGATION] (12) перейдите в пункт меню Settings ("Настройки").

• Подтвердите выбор нажатием кнопки [NAVIGATION] (12).

• С помощью кнопки [NAVIGATION] (12) перейдите в пункт меню Language ("Язык"). Подтвердите выбор нажатием кнопки [NAVIGATION] (12).

• С помощью кнопки [NAVIGATION] (12) выберите нужный язык меню.

• Выбранный язык обозначен знаком *.

• На выбор представлены следующие языки: английский, немецкий, датский, голландский, финский, французский, итальянский, норвежский, польский, португальский, испанский, шведский, турецкий, Чешская и Словацкая Для ограничения воздействия электромагнитных полей Данный прибор предназначен для использования на расстоянии минимум 20 см от тела пользователя или других людей, находящихся рядом с ним. Запрещается носить данный прибор на теле.

6. Техническое обслуживание и уход

• Чистите изделие только с помощью безворсовой, слегка влажной салфетки, не используйте агрессивные чистящие средства.

• Если вы не используете изделие в течение продолжительного времени, выключите его и отсоедините от электропитания. Храните изделие в чистом, сухом месте, защищенном от попадания прямых солнечных лучей.

7. Освобождение от ответственности

Hama GmbH & Co. KG не несет ответственности за повреждения, возникшие в результате ненадлежащей установки, монтажа и ненадлежащего использования изделия или несоблюдения требований руководства по эксплуатации и/или указаний по технике безопасности.

8. Сервисное обслуживание и поддержка

При возникновении вопросов по изделию обращайтесь в службу поддержки Hama. Горячая линия: +49 9091 502-115 (нем./англ.) Дополнительная информация по технической

www.hama.com С полным текстом подробного руководства по эксплуатации можно ознакомиться здесь: www.hama.com -> 00054249 -> Downloads www.hama.com -> 00054238 -> Downloads

9. Сертификат соответствия

Настоящим компания Hama GmbH & Co KG заявляет, что радиооборудование типа [00054249, 00054238] соответствует требованиям директивы 2014/53/ЕС. С полным текстом декларации о соответствии требованиям ЕС можно ознакомиться здесь: www.hama.com -> 00054249 -> Downloads www.hama.com -> 00054238 -> Downloads28 Диапазон/диапазоны частот Максимальная излучаемая мощность Bluetooth приемник

WiFi: 2.400 – 2.480 GHz 15.5 dBm (EIRP) WiFi: 5.150 – 5.350 GHz 16.5 dBm (EIRP) WiFi: 5.470 – 5.725 GHz 16.5 dBm (EIRP) WiFi: 5.735 - 5.835 GHz 11 dBm (EIRP) Ограничения или требования в Бельгия, Болгария, Чешская Республика, Дания, Германия, Эстония, Ирландия, Греция, Испания, Франция, Хорватия, Италия, Кипр, Латвия, Литва, Люксембург, Венгрия, Мальта, Нидерланды, Австрия, Польша, Португалия, Румыния, Словения, Словакия, Финляндия, Швеция, Великобритания

При использовании каналов 36–64 (частота 5150–5350 мГц) изделие разрешено применять только в закрытых помещениях. Для ограничения воздействия электромагнитных полей Данный прибор предназначен для использования на расстоянии минимум 20 см от тела пользователя или других людей, находящихся рядом с ним. Запрещается носить данный прибор на теле.

10. Данные о расходе согласно Регламенту (ЕС)

№ 801/2013 о внесении правок в Регламент (ЕС) № 1275/2008

срабатывания Потребляемая мощность (Вт) Выключенное состояние (только приборы с сетевым выключателем 0/I) – ≤ 0,50 Вт Режим ожидания (Standby) в приборах без информации или индикатора состояния

– ≤ 0,50 Вт Режим ожидания (Standby) в приборах с информацией или индикатором состояния

– ≤ 1,00 Вт Автоматический режим ожидания (Standby) в приборах без информации или индикатора состояния** ≤ 20 мин ≤ 0,50 Вт Автоматический режим ожидания (Standby) в приборах с информацией или индикатором состояния** ≤ 20 мин ≤ 1,00 Вт Режим ожидания с подключением

• Нажатием кнопки Power. ** Без подключения к сети: «Поддержание сетевого соединения — НЕТ». Недоступно в режиме FM, если имеется. *** С подключением к сети: «Поддержание сетевого соединения — ДА». Обратите внимание: фактическая потребляемая мощность может зависеть от множества факторов. Среди них — персональные настройки, режим работы, окружающая температура и версия микропрограммы продукты. Названные выше значения представляют собой максимальные значения. Фактические контрольные значения см. здесь: www.hama.com -> 00054249 -> Загрузки -> Данные
