РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HS 18 LTX BL 55 METABO

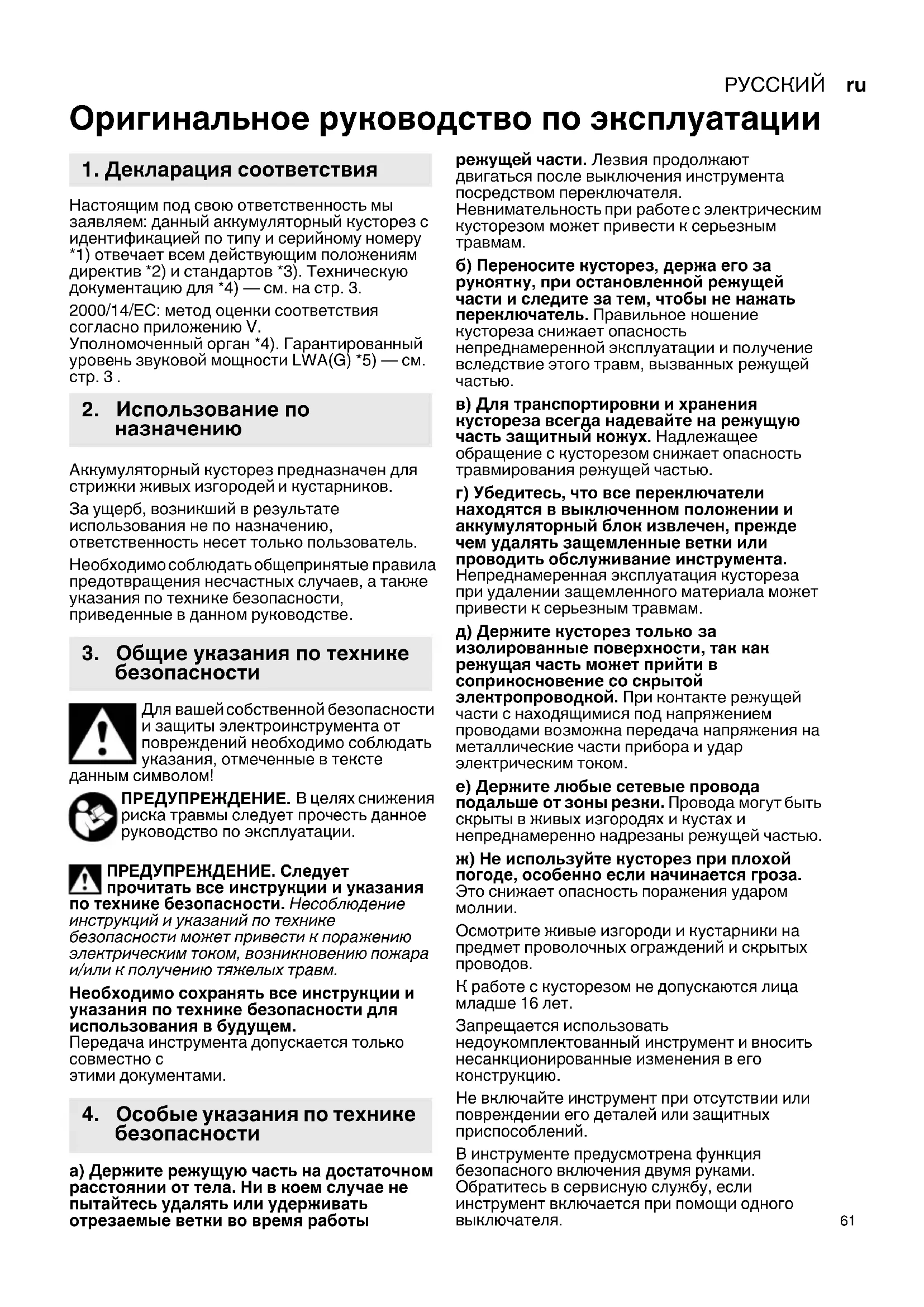

Оригинальное руководство по эксплуатации Настоящим под свою ответственность мы заявляем: данный аккумуляторный кусторез с идентификацией по типу и серийному номеру *1) отвечает всем действующим положениям директив *2) и стандартов *3). Техническую документацию для *4) — см. на стр.3. 2000/14/EС: метод оценки соответствия согласно приложению V. Уполномоченный орган *4). Гарантированный уровень звуковой мощности LWA(G) *5) — см. стр.3. Аккумуляторный кусторез предназначен для стрижки живых изгородей и кустарников. За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь. Необходимо соблюдать общепринятые правила предотвращения несчастных случаев, а также указания по технике безопасности, приведенные в данном руководстве. Для вашей собственной безопасности и защиты электроинструмента от повреждений необходимо соблюдать указания, отмеченные в тексте данным символом! ПРЕДУПРЕЖДЕНИЕ. В целях снижения риска травмы следует прочесть данное руководство по эксплуатации. ПРЕДУПРЕЖДЕНИЕ. Следует прочитать все инструкции и указания по технике безопасности. Несоблюдение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжелых травм. Необходимо сохранять все инструкции и указания по технике безопасности для использования в будущем. Передача инструмента допускается только совместно с этими документами. а) Держите режущую часть на достаточном расстоянии от тела. Ни в коем случае не пытайтесь удалять или удерживать отрезаемые ветки во время работы режущей части. Лезвия продолжают двигаться после выключения инструмента посредством переключателя. Невнимательность при работе с электрическим кусторезом может привести к серьезным

б) Переносите кусторез, держа его за рукоятку, при остановленной режущей части и следите за тем, чтобы не нажать переключатель. Правильное ношение кустореза снижает опасность непреднамеренной эксплуатации и получение вследствие этого травм, вызванных режущей

в) Для транспортировки и хранения кустореза всегда надевайте на режущую часть защитный кожух. Надлежащее обращение с кусторезом снижает опасность травмирования режущей частью. г) Убедитесь, что все переключатели находятся в выключенном положении и аккумуляторный блок извлечен, прежде чем удалять защемленные ветки или проводить обслуживание инструмента. Непреднамеренная эксплуатация кустореза при удалении защемленного материала может привести к серьезным травмам. д) Держите кусторез только

изолированные поверхности, так как режущая часть может прийти в соприкосновение со скрытой электропроводкой. При контакте режущей части с находящимися под напряжением проводами возможна передача напряжения на металлические части прибора и удар электрическим током. е) Держите любые сетевые провода подальше от зоны резки. Провода могут быть скрыты в живых изгородях

непреднамеренно надрезаны режущей частью. ж) Не используйте кусторез при плохой погоде, особенно если начинается гроза. Это снижает опасность поражения ударом

Осмотрите живые изгороди и кустарники на предмет проволочных ограждений и скрытых

К работе с кусторезом не допускаются лица младше 16 лет. Запрещается использовать недоукомплектованный инструмент и

несанкционированные изменения в его конструкцию. Не включайте инструмент при отсутствии или повреждении его деталей или защитных приспособлений. В инструменте предусмотрена функция безопасного включения двумя руками. Обратитесь в сервисную службу, если инструмент включается при помощи одного выключателя.

1. Декларация соответствия

3. Общие указания по технике

4. Особые указания по технике

безопасностиРУССКИЙru

Инструмент оснащен механизмом быстрого останова. Если время торможения заметно увеличилось, отремонтируйте инструмент. Работайте в защитных наушниках. Воздействие шума может привести к потере

Опасность травмирования острыми лезвиями. Не прикасайтесь к лезвиям. Работайте в защитных перчатках. Для работы с кусторезом всегда надевайте защитные очки, защитные перчатки и подходящую обувь. Всегда крепко держите инструмент двумя руками и выбирайте наиболее устойчивое положение. Кусторез предназначен для работ, при которых пользователь стоит на земле, а не на лестнице или другой неустойчивой поверхности. Следите за препятствиями в зоне резки. Держите режущую часть на достаточном расстоянии от тела. Внимательно осмотрите площадь, на которой предстоит работать, и удалите все посторонние предметы (например, проволоку и т. п.). Если режущая часть остановилась из-за попадания на крепкий сук или посторонний предмет (например, проволоку в живой изгороди) и защемление невозможно устранить путем оттягивания электроинструмента, сначала необходимо выключить двигатель и извлечь аккумуляторный блок, и только затем вручную устранить причину блокировки. Для выполнения других действий

удаления обрезанных веток) инструмент необходимо положить за пределами рабочей

Инструмент следует класть так, чтобы исключить травмирование других людей. Если вы не используете инструмент, извлеките из него аккумуляторный блок. При хранении и транспортировке всегда надевайте на режущую часть защитный кожух. (Надевайте кожух правильно: надпись Metabo должна быть обращена вверх).

инструмент, держа его за рукоятку. Указания по технике безопасности при обращении с аккумуляторным блоком: Примите меры по защите аккумуляторного блока от попадания

Не подвергайте аккумуляторные блоки воздействию открытого огня! Не используйте дефектные или деформированные аккумуляторные блоки! Не вскрывайте аккумуляторные блоки! Не касайтесь контактов аккумуляторного блока и не замыкайте их

Из неисправного литий-ионного аккумуляторного блока может вытекать слабокислая горючая жидкость! Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте их чистой водой и срочно обратитесь к врачу! Извлекайте аккумуляторный блок из инструмента перед каждой регулировкой, переоснащением, техобслуживанием

Убедитесь в том, что при установке аккумуляторного блока инструмент выключен. При извлечении и установке аккумуляторного блока держите инструмент так, чтобы исключить случайное нажатие выключателя. В случае поломки электроинструмента извлеките из него аккумуляторный блок. Транспортировка литий-ионных аккумуляторных блоков Транспортировка литий-ионных аккумуляторных блоков подпадает под действие Правил перевозки опасных

(UN 3480 и UN 3481). При отправке литий- ионных аккумуляторных блоков уточните действующие предписания. При необходимости проконсультируйтесь со своей транспортной компанией. Сертифицированную упаковку можно приобрести в фирме Metabo. Транспортировка аккумуляторных блоков возможна только в том случае, если корпус не поврежден и из него не вытекает жидкость. Для отправки аккумуляторного блока выньте его из электроинструмента . Примите меры для исключения короткого замыкания контактов (например, изолируйте клейкой лентой). ПРЕДУПРЕЖДЕНИЕ. Общая опасность! Прочитайте руководство по эксплуатации. Примите меры по защите устройства от попадания влаги. Не подвергайте его воздействию дождя. Не работайте с электроинструментом во время дождя или на мокром кустарнике. Работайте в защитных очках. Работайте в защитных наушниках

Воздействие шума высокого уровня может привести к нарушениям слуха. Держите режущую часть на достаточном расстоянии от рук. См. стр.2. 1 Защитный кожух для хранения 2 Защита от касания с направляющей ветвей 3 Режущая часть

4 Защитный элемент для режущей части 5 Защитный элемент для рук 6 Рукояточный выключатель (безопасное включение двумя руками) 7 Рукоятка 8 Кнопка разблокировки аккумуляторного

9 Сигнальный индикатор емкости 10 Кнопка индикатора емкости 11 Аккумуляторный блок 12 Панель управления 13 Светодиодный индикатор ошибок 14 Светодиодный индикатор состояния, аккумуляторный блок 15 Светодиодный индикатор состояния, кнопка включения 16 Кнопка включения 17 Рукоятка 18 Выключатель (безопасное включение

19 Устройство разблокировки для поворотной

20 Поворотная рукоятка 21 Выемка для хранения изделий в подвешенном состоянии

6.1 Аккумуляторный блок

Перед использованием зарядите аккумуляторный блок. При снижении мощности снова зарядите аккумуляторный блок. Указания по зарядке аккумуляторного блока см. в руководстве по эксплуатации зарядного устройства Metabo. Аккумуляторные блоки имеют индикаторы емкости и сигнализации (9) (зависят от оснащения): - Нажмите кнопку (10), и светодиоды покажут степень заряда аккумулятора. - Один мигающий светодиод указывает на то, что аккумуляторный блок почти разряжен и требует зарядки.

6.2 Извлечение и установка

аккумуляторного блока При извлечении и установке аккумуляторного блока держите инструмент так, чтобы исключить случайное нажатие выключателя.

Нажмите кнопку разблокировки аккумуляторного блока (8) и выньте аккумуляторный блок (11).

Вставьте аккумуляторный блок (11) до щелчка. Проверка механизма быстрого останова: Включите и сразу выключите инструмент. Если время торможения заметно увеличилось, отремонтируйте инструмент. При установке аккумуляторного бока не касайтесь области соединения.

7.1 Блокировка включения, включение/

выключение (функция безопасного включения двумя руками) Для включения инструмента задействуйте кнопку включения (16) на панели управления (12). Это переводит инструмент в состояние готовности к эксплуатации на 120 с. Светодиодный индикатор (15) горит зеленым.

• Включение: нажмите на выключатель (18), а затем на рукояточный выключатель (6).

• Выключение: отпустите выключатель (6) или (18). Устройство автоматически сохраняет состояние готовности к эксплуатации при условии, что выключатели (6) и (18) остаются задействованными. Благодаря механизму быстрого останова лезвия режущей части останавливаются за 0,2

Если время торможения заметно увеличилось, отремонтируйте инструмент.

7.2 Обеспечение удобства в работе

благодаря использованию поворотной рукоятки

• Сместите устройство разблокировки (19) в указанном стрелкой направлении (см. рис. на стр.2).

• Установите поворотную рукоятку в желаемое положение и позвольте самостоятельно зафиксироваться. Убедитесь, что рукоятка надежно зафиксирована.

• По соображениям безопасности устройство разблокировки (19) не

задействовано, пока зажат выключатель (18). Если причиной тому может быть неисправность, отремонтируйте устройство.

• Следите за тем, чтобы избежать защемления рук при регулировке угла положения задней

7.3 Светодиодный индикатор состояния

аккумуляторного блока (14) Инструмент оснащен контрольным индикатором состояния заряда аккумулятора (14). Когда заряд аккумулятора снижается до прим. 20 %, светодиодный индикатор начинает

оранжевым светом. Действия: как можно скорее зарядить аккумулятор или осуществить замену. После использования инструмента необходимо провести очистку режущей части. Перед очисткой: Выключите инструмент. Извлеките аккумуляторный блок (11) из инструмента.

6. Ввод в эксплуатацию

Работайте в защитных перчатках. Удалите загрязнения, остатки листвы ит. д. (например, с помощью кисточки или тряпки). После очистки: Обработайте режущую часть маслом для ухода за электрическим кусторезом Metabo 6.30474 или аэрозолем 6.30475 (биологически расщепляемые

Светодиодный индикатор ошибок (13) Если инструмент не включается, светодиодный индикатор ошибок (13) сигнализирует о возможных причинах сбоя:

1. Индикатор ошибок (13) продолжительно

• Лезвие заблокировано: извлеките аккумуляторный блок, устраните причину блокировки.

• Аккумуляторный блок неисправен: замените аккумуляторный блок.

• Инструмент неисправен: отремонтируйте устройство.

2. Индикатор ошибок (13) мигает красным

• Аккумуляторный блок разряжен: зарядите аккумуляторный блок или осуществите

• Аккумуляторный блок или инструмент слишком горячие: извлеките аккумуляторный блок, дайте остыть инструменту и аккумуляторному блоку. Режущую часть рекомендуется затачивать в специализированных мастерских. Регулярно осматривайте режущую часть и в случае повреждений сразу обращайтесь в специализированную мастерскую для ремонта.

Следует использовать только оригинальные аккумуляторные блоки и принадлежности фирмы Metabo или CAS (Cordless Alliance System). A Зарядные устройства: ASC 55, ASC 145 и

№ для заказа: 627044000ASC 55 № для заказа: 627378000ASC 145

B Аккумуляторные блоки: № для заказа: 625367000 4,0 Ah (LiHD) № для заказа: 625368000 5,5 Ah (LiHD) № для заказа: 625369000 8,0 Ah (LiHD) № для заказа: 625026000 2,0 Ah (Li-Power) № для заказа: 625027000 4,0 Ah (Li-Power) № для заказа: 625028000 5,2 Ah (Li-Power)

C Масло для ухода за электрическим кусторезом (биологически расщепляемое), упаковка (1 литр) № для заказа: 630475000 D Масло для ухода за электрическим кусторезом (биологически расщепляемое), аэрозольная упаковка (0,3 литра) № для заказа: 630474000 Ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге. Ремонт электроинструментов должен осуществляться только квалифицированными специалистами- электриками! Для ремонта электроинструмента Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com. Списки запасных частей можно скачать с сайта www.metabo.com. Соблюдайте национальные предписания по экологически безопасной утилизации и переработке отслуживших инструментов, упаковки и принадлежностей. Не утилизируйте аккумуляторные блоки вместе с бытовыми отходами! Сдавайте неисправные или отслужившие аккумуляторные блоки дилеру фирмы Metabo! Не выбрасывайте аккумуляторные блоки в

Только для стран ЕС: не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно европейской Дирек- тиве 2012/19/ЕС об отходах электрического и электронного оборудования и соответству- ющим национальным нормам, отработавшие электроинструменты подлежат сбору с целью их последующей экологически безопасной переработки. Прежде чем выполнить утилизацию аккумуля- торного блока, разрядите его в электроинстру- менте. Примите меры для исключения корот- кого замыкания контактов (например, изолируйте клейкой лентой). Пояснения к данным, приведенным на стр.3. Оставляем за собой право на изменения, обусловленные техническим прогрессом. U=напряжение аккумуляторного блока ø макс.=максимальная толщина реза L=полезная длина режущей части

=скорость работы на холостом ходу m=масса с самым малым аккумуляторным блоком

9. Устранение неисправностей

10. Техническое обслуживание

13. Защита окружающей среды

характеристикиРУССКИЙ ru

Результаты измерений получены в соответствии со стандартом EN 62841. Допустимая температура окружающего воздуха при эксплуатации: от –20 °C до 50 °C (ограниченная работоспособность при температуре ниже 0°C). Допустимая температура окружающего воздуха при хранении: от 0°C до 30 °C постоянный ток Указанные технические характеристики имеют допуски (предусмотренные действующими стандартами). Значения эмиссии шума Эти значения позволяют оценивать и сравнивать эмиссию шума различных электроинструментов. В зависимости от условий эксплуатации, состояния электроинструмента или используемых рабочих инструментов фактическая нагрузка может быть выше или ниже. Для оценки примерного уровня эмиссии следует учитывать перерывы в работе и фазы работы с пониженной шумовой нагрузкой. Определите перечень мер, например, организационных мероприятий, по защите пользователя с учетом тех или иных значений эмиссии

Общее значение вибрации (векторная сумма в трех направлениях), расчет согласно EN 62841:

=значение вибрации (на холостом ходу)

=коэффициент погрешности (частота

Типичный амплитудно-взвешенный уровень звукового давления:

=уровень звукового давления

=уровень звуковой мощности

WA(G) =гарантированный уровень звуковой мощности согласно Директиве 2000/ 14/EС Во время работы уровень шума может превышать 80 дБ(A). Используйте защитные наушники! EAC-Text Информация для покупателя: Страна изготовления: Германия Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва, ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: [phone] Дата производства указана на информационной табличке инструмента

формате мм/гггг| Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. На этикетке).УКРАЇНСЬКАuk
