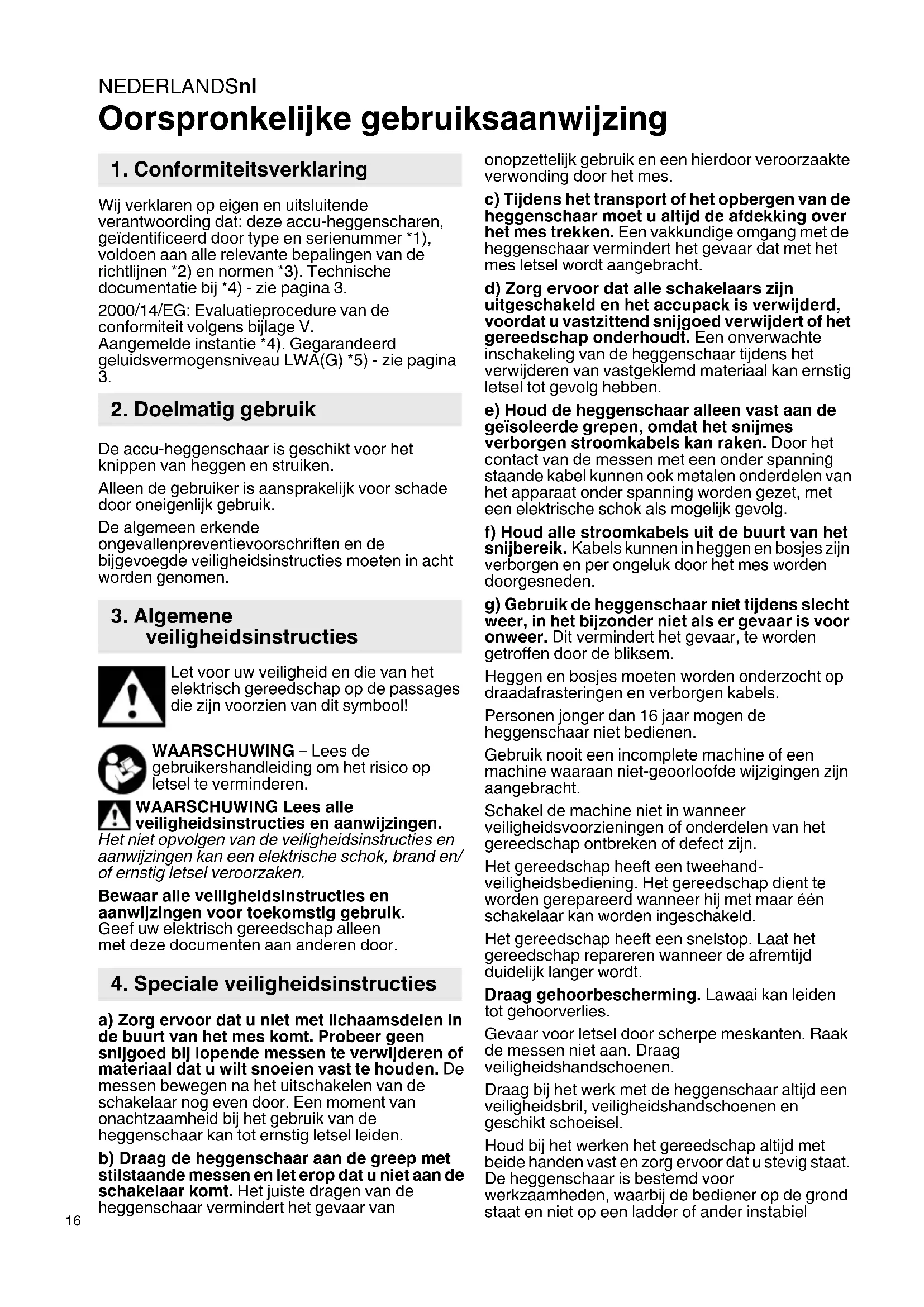

GEBRUIKSAANWIJZING HS 18 LTX BL 55 METABO
nl Oorspronkelijke gebruiksaanwijzing 16
Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigén en uitsluitende verantwoording dat: deze accu-heggenscharen, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentationatie bij *4)-zie pagina 3.
2000/14/EG: Evaluatieprocedure van de conformiteit volgens bijlage V.
Aangemelde instantie *4).Gegarandeerd geluidsvermogensniveau LWA(G) *5)-zie pagina 3.
De accu-heggenschaar is geschikt voor het knippen van heggen en struiken.
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.
3. Algemene veiligheidsinstructies
Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zich voorzien van dit symbool!
WAARSCHUWING - Lees de gebruikershandleiding om het risico op letsel te verminderen.
WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen.
Het Niet opvolgen van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/ of ernstig letsel veroorzaken.
Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.
Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.
4. Speciale veiligheidsinstructies
a) Zorg ervoor dat u Niet met lichaamsdelen in de buurt van het mes komt. Probeer geen snijgoed bij ropende messen te verwijderen of materiaal dat u wilt snoeien vast te houden. De messen bewegen na het uitschakelen van de schakelaar nog even door. Een moment van onachtzaamheid bij het gebruik van de heggenschaar kan tot ernstig letsel leiden.
b) Draag de heggenschaar aan de greedp met stilstaande messen en let erop dat u niet aan de schakelaar komt. Het juiste dragen van de heggenschaar vermindert het gevaar van
onopzettelijk gebruik en een hierdoor veroorzaakte verwonding door het mes.
c) Tijdens het transport of het opbergen van de heggenschaar moet u.altijd de afdekking over het mes trekken. Een vakkundige omgang met de heggenschaar verminder het gevaar dat met het mes letsel worden aangebracht.
d) Zorg ervoor dat alle schakelaars zijn uitgeschakeld en het accupack is verwijderd, voordat u vastzittend snijgoed verwijdert of het gereedschap onderhoudt. Een onverwachte inschakeling van de heggenschaarijdens het verwijderen van vastgeklemd materiaal kan ernstig letsel tot gevolg hebben.
e) Houd de heggenschaar alleen vast aan de geisoleerde grepen, waar het snijmes verborgen stroomkabels kan raken. Door het contact van de messen met een onder spanning staande kabel hunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als möglichk gevolg.
f) Houd alle stroomkabels uit de buurt van het snijbereik. Kabels konnen in heggen en bosjes zich verborgen en per ongeluk door het mes worden doorgesneden.
g) Gebruik de heggenschaar Nietijdens slecht.
weer, in het bijzonder Niet als er gevaar is voor
onweer.Dit verminder het gevaar, te worden
getroffen door de bliksem.
Heggen en bosjes moeten worden onderzocht op draadafrasteringen en verborgen kabels.
Personenjongerdan16jaarmogen de heggenschaarrietbedienen.
Gebruik nooit een incomplete machine of een machine waaraan Niet-geoorloofde wijzigingen zijn aangebracht.
Schakel de machine nicht in wannerveiligheidsvoorzieningen of onderdelen van het gereedschap ontbreken of defect zich.
Het gereedschap heeft een tweehand-veiligheidsbediening. Het gereedschap dient te worden gerepareerd wonneer hij met maar een schakelaar kan worden ingeschakeld.
Het gereedschap heeft een snelstop. Laat het gereedschap repareren wonneer de afremtijd duidelijk langer worden.
Draag gehoorbescherming. Lawaai kan leiden tot gehoorverlies.
Gevaar voor letsel door scherpe meskanten. Raak de messen Niet aan. Draag veiligheidshandschoenen.
Draag bij het werk met de heggenschaar algijd een veiligheidsbril, veiligheidshandschoenen en geschikt schoeisel.
Houd bij het werkken het gereedschap algijd met\ beide handen vast en zorg ervoor dat u stevig staat.\ De heggenschaar is bestemd voor\ werkzaamheden, waarbij de bediener op de grond\ staat en Niet op een ladder of ander instabel
oppervlak. Let op obstakels in het werkgebied, struikelgevaar. Het snijmes weg van het lichaam honden.
Inspecteer het vlak dat geknipt moet worden en verwijder draden en andere elementen.
Wanner de snijmessen door een bijzonder harde tak of iets anders (bijv. een draad in een heg) tot stilstand komen en de remming Niet kan worden opgeheven door het gereedschap terug te trekken, dient eerst de motor uitgeschakeld en het.Accupack uit het gereedschap gehaald te worden, alvorens de oorzaak van de blokkering met de hand uit het snijmes worden verwijderd.
Leg voor andere handelingen (bijv. twijgen of snijgoed verwijderen) het gereedschap buiten het werkgebied neer.
Leg het gereedschap zo neer, dat niemand in gevaar kan worden gebracht.
Het accupack uit het gereedschap nemen wanneer dit nicht worden gelebruikt.
Schuif altijd de opberghouder op de snijmessen wonneer u het gereedschap opbergt of vervoert. (Er goed overheen schuiven: Metabo-markering is maar boven gericht).
Draag het gereedschap alleen aan de beugelgreep.
Veiligheidsinstructies voor het.Accupack:
Accu-packs Niet aan vuur blootstellen!
Geen defeche of verrormde accu-packs gebruiken! Accu-packs nicht openen!
Contacten van de accu-packs Niet aanraken of kortsluiten!
Uit defecte Li-ion-accu-packs kan eenicht zure, brandbare vloeistof lekken!
Wanner accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddelijk onder stromend water afspoelen. Wanner er
accuvloeistof in uw ogen terecht kommt, was deze dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!
Haal het.Accupack uit de machine voordat instel-, ombouw-, onderhouds- of
reinigingswerkzaamheden uitgevoerd worden.
Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is.
De machine bij het verwijderen enplaatsen van het accupack zo vasthouden dat de aan-/uitschakelaar Niet per ongeluk kan worden gedrukt.
Bij een defecte machine moet u de accu-pack UIT de machine halen.
Transport van Li-ion-accu-packs:
Op de verzending van Li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accu-packs要去 informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventuele ook informatie op bij
uw transportbedrijf. Gecertificierde verpakking is bij Metabo verkrijgbaar.
Verstuur.Accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt.Voor het verzenden haalt u het accupack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).
WAARSCHUWING - Algemeen gevaar
De gebruiksaanwijzing lezen.
Beschem het apparaat gegen vocht. Niet aan regen blootstellen. Gebruik het apparaat nicht bij regen of voor natte heggen.
Draag oogbescherming.
Draag gehoorbeschemming. Bootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.
Zorg ervoor dat u Niet met uw handen in de buurt van het mes kommt.
5. Overzicht
Zie pagina 2.
1 Opberghouder
2 Aanstootbescherming met twijgtoevoer
3 Snijmes
4 Mesbeschering
5 Handbesherming
6 Beugelgreepschakelaar (tweehandveiligheidsbediening)
7 Beugelgreep
8 Knop voor ontgrendeling van het.Accupak
9 Capaciteits- en signaalindicatie
10 Toets voor de individatie van de capaciteit
11 Accupack
12 Bedieningspaneel
13 Led-foutweergave
19 Ontgrendeling voor draaibare handgreep
20 draaibare handgreep
21 Uitsparing voor het ophangen en bewaren van apparaten
6. Ingebruikname
6.1 Accupack
Het accupack voor gebruik opladen.
Laad het accupack bij vermogensverlies weeer op.
U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabolader.
NEDERLANDSnl
Accupacks hebben een capaciteits- en
signaalindicatie (9) (afhankelijk van de uitvoering):
- Druk op knop (10) waarna de laadtoestand worden aangegeven door de led-lampen.
- Wanner een led-lampje knippert, is het.Accupack bijna leeg en moet weeer worden opgeladen.
6.2 Accupack verwijderen,plaatsen
De machine bij het verwijderen enplaatsen van het accupack zo vasthouden dat de aan-/ hakelaar Niet per ongeluk kan worden gedrukt.
Verwijdersen:
Toets voor de accupack-ontgrendeling (8)
indrukken en accupack (11) eruit trekken.
Plaatsen:
Accupack (11) erop schuiven totdat het vast klikt.
Snelstop controlleren:
Gereedschap kort aan- en weeer uitschakelen.
Laat het gereedschap repareren wanner de afremtijd duidelijk langer worden.
Bij hetplaatsen van het accupack nicht in het bereik van de accu-opname grijpen.
7. Gebruik
7.1 Inschakelblokkering, aan- en uitschakelen (tweehandveiligheidsbediening):
Om het gereedschap in te schakelen, moet de activeringsknop (16) op het bedieningspaneel (12) worden gedrukt. Deze zorgtervoordat het gereedschap gedurende 120 seconden gereed is voor gebruik. Led (15) brandt blauw.
- Inschakelen: Schakelaar (18) drukken, beugelschakelaar (6) drukken.
- Uitschakelen: Schakelaar (6) of (18) loslaten. De gebruiksklare toestand worden automatisch verlangd voor zover (6) en (18) worden ingedrukt. Door de snelstop komen de snijmessen binnen 0,2 seconden tot stilstand.
Laat het gereedschap repareren wanner de afremtijd duidelijk langer worden.
7.2 Gebruik de draaibare handgreep om ergonomisch te werken
- Ontgrendeling (19) in de richting van de pijl trekken (zie afb. S 2)
- Draaigreep in de gewenste positieplaatsen en automatisch latent vergrendelen.
Controleer of de handgreep goed is vergrendeld.
- Uit veiligheidsoverwegingen kan de ontgrendeling (19) Niet worden bediend verwijl de schakelaar (18) is geactiveerd. Mocht dit vanwege een defect wel möglichk�zijn, moet u het gereedschap latent repareren.
- Tijdens het instellen van de hoek van dechterste handgreep mag u Niet in het draaibereik grippen.
7.3 Status led-accupack (14)
Het gereedschap bezit een accu-controlelampje (14). Bij een resterende lading van ca. 20% gegint de led oranje te knipperen. Oplossing: Accu snel laden of verrangen.
8. Reiniging
De reingiring van het snijmes is nodig na elk gebruik
Voor het reinigen:
Gereedschap uitschakelen. Accupack (11)uit
ereedschap nemen.
Draag veiligheidshandschoenen.
Verwijder verontreinigingen, resten van bladeren e.d.
(bijv. met een kwast of doek)
Na het reinigen: Snijmes met Metaboheggenschaar-onderhoudsolie 6.30474 of pump-spray 6.30475 (biologisch afbreekhaar) behandelen.
9. Storingen verhelpen
Led-foutweergave (13)
als het gereedschap Niet kan worden ingeschakelt, geeft de led-foutweergave (13) de mogelijkke oorzaak van de storing wee:
-
Storingsweergave (13) brandt permanent rood:
-
Mes is geblokkeerd: Haal het.Accupack eruit, verwijder de blokkade.
- Het accupack is defect: Het accupack verrangen.
-
Gereedschap defect: Apparaat laten repareren.
-
Storingsweergave (13) knippert rood
-
Accupack leeg: Het accupack opladen of verrangen.
- Het.Accupack of gereedschap is te heet: Het accupack verwijderen, het gereedschap en accupacklaten afkoelen.
10. Onderhoud
Het verdient aanbeveling bot geworden snijmessen in een gespecialiseerde werkplaats te lately slijpen. De snijmessen regelmatig op beschadiging controleren en, indien nodig, direct in een gespecialiseerde werkplaats lately herstellen.
11. Toebehoren
Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accompanies en toebehoor.
A Oplaadapparaten: ASC 55, ASC 145, etc.
Bestelnr.: 627044000ASC 55
C Heggenschaar-onderhoudsolie (biologisch afbreekbaar), pot (1 liter) Bestelnr.: 630475000
D Heggenschaar-onderhoudsolie (biologisch afbreekbaar), pump spray doos (0,3 liter) Bestelnr.: 630474000
Complet toebehorenprogramma, zie www.metabo.com of de catalogus.
12. Reparatie
Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
elektricien worden uitgevoerd!
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.
Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte gereedschappen, verpakkingen en toebehoren.
Accupacks mogen nicht bij het huisvuil gegood worden! Geef defecte of verbruike accurpacks terug aan de Metabo-handelaar!
Accupacks Niet in het water gooien.
Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren afgedankte elektrische gereedschappen geschienen te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).
Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehonden.
U = spanning van het.Accupack max. = maximale snijkracht L=nuttige meslengte
n_0 =snijdsnelheid bij onbelast toenental m =gewicht met hetkleinste.Accupack
Meetgeevens vastgesteld volgens de norm EN 62841.
Toegestane omgevingstemperatuur tijdens het gebruik:
-20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0°C tot 30°C
Gelijkstroom
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
A Emissiewaarden
Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 62841: a_h = trillingsemissiewaarde (onbelast
toerental)
$$ K _ {n} = \text {o n z e k e r h e i d (t r i l l i n g)} $$
Typisch A-gekwaliffeerd geluidsniveau:
LpA =geluidsdrukniveaua
Lw =geluidsvermogensniveauau
K_pA K_WA = onzekerheid
L_WA(G) =gegarandeerd geluidsvermogensniveau conform 2000/14/EG
Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.
Draag gehoorbescherming!
ITALIANOit
Bestilingsnr.: 627044000ASC 55
Bestilingsnr.: 627378000ASC 145
OSV.
B Batterier:
Bestillingsnr.: 6253670004,0 Ah (LiHD)
Bestillingsnr.: 6253680005,5 Ah (LiHD)
Bestillingsnr.: 6253690008,0 Ah (LiHD)
Bestillingsnr.: 625026000 2,0 Ah (Li-Power)
Bestillingsnr.: 625027000 4,0 Ah (Li-Power)
Bestillingsnr.: 625028000 5,2 Ah (Li-Power)
OSV.
