РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 802 D3 Prestige Edition BOWERS & WILKINS

Для безопасной транспортировки СЧ-головка крепится к корпусу с помощью двух болтов M4. Эти болты необходимо отвернуть и надеть торцевую крышку перед использованием АС, см. иллюстрацию выше. Примечание: Будьте осторожны и не повредите отделку головки при отвинчивании транспортных болтов. С помощью прилагаемого шестигранного ключа отверните оба болта сзади головки; сохраните болты для будущих перевозок. Удалив болты, прислоните торцевую крышку к тыльной стороне СЧ-головки немного выше ее конечного положения. На внутренней стороне крышки есть два штифта, которые нужно совместить с отверстиями, где были болты. Теперь крышка должна вертикально сдвинуться и встать в нужное положение.

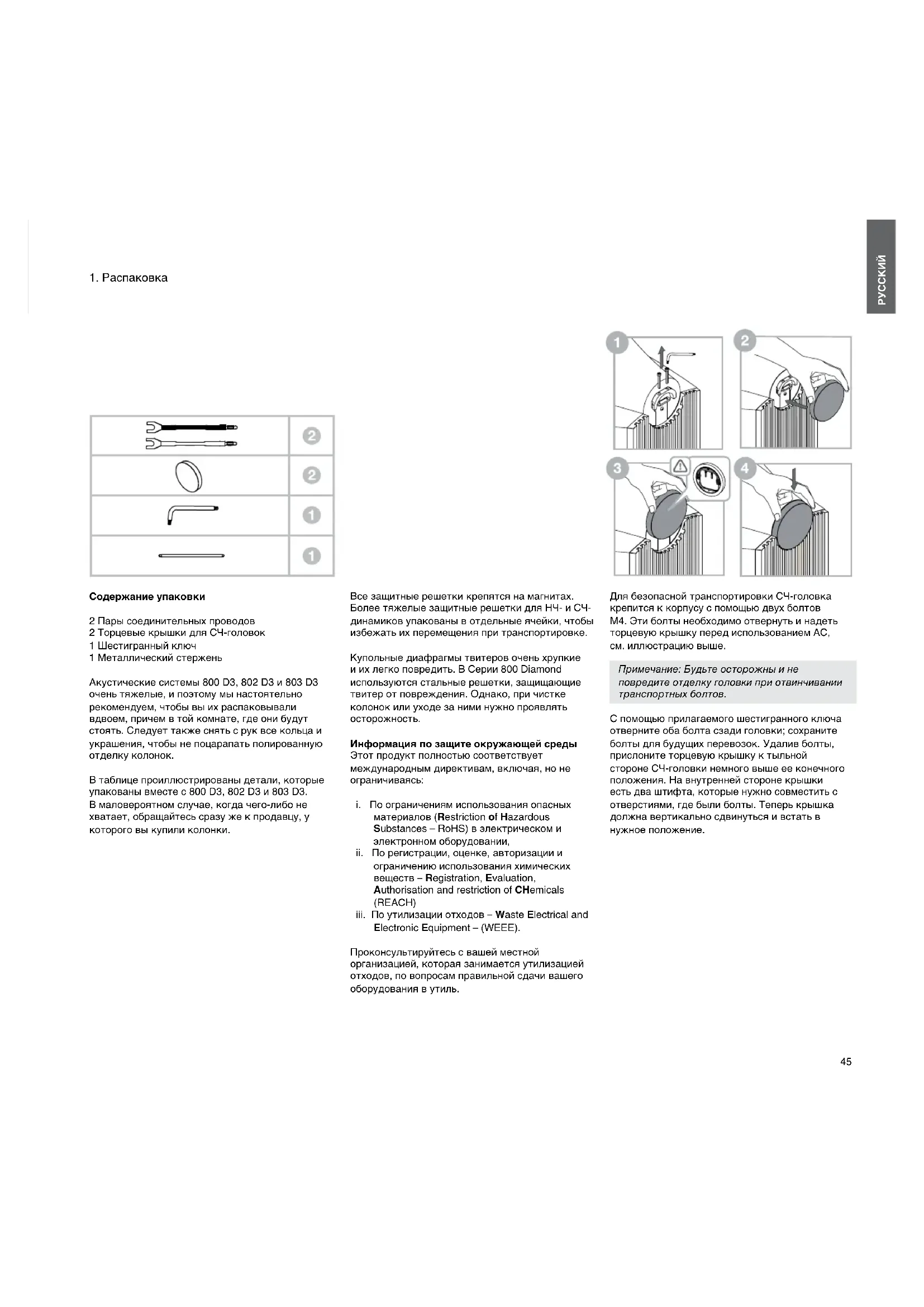

Содержание упаковки 2 Пары соединительных проводов 2 Торцевые крышки для СЧ-головок 1 Шестигранный ключ 1 Металлический стержень Акустические системы 800 D3, 802 D3 и 803 D3 очень тяжелые, и поэтому мы настоятельно рекомендуем, чтобы вы их распаковывали вдвоем, причем в той комнате, где они будут стоять. Следует также снять с рук все кольца и украшения, чтобы не поцарапать полированную отделку колонок. В таблице проиллюстрированы детали, которые упакованы вместе с 800 D3, 802 D3 и 803 D3. В маловероятном случае, когда чего-либо не хватает, обращайтесь сразу же к продавцу, у которого вы купили колонки. Все защитные решетки крепятся на магнитах. Более тяжелые защитные решетки для НЧ- и СЧ- динамиков упакованы в отдельные ячейки, чтобы избежать их перемещения при транспортировке. Купольные диафрагмы твитеров очень хрупкие и их легко повредить. В Серии 800 Diamond используются стальные решетки, защищающие твитер от повреждения. Однако, при чистке колонок или уходе за ними нужно проявлять осторожность. Информация по защите окружающей среды Этот продукт полностью соответствует международным директивам, включая, но не ограничиваясь:

i. По ограничениям использования опасных

материалов (Restriction of Hazardous Substances – RoHS) в электрическом и электронном оборудовании,

ii. По регистрации, оценке, авторизации и

Electronic Equipment – (WEEE). Проконсультируйтесь с вашей местной организацией, которая занимается утилизацией отходов, по вопросам правильной сдачи вашего оборудования в утиль.

4. Тонкая настройка 7

Установка акустических систем 800 D3, 802 D3 и 803 D3 предназначены для напольной установки и оснащены колесиками для облегчения их передвижения. Важно убедиться, что они будут прочно стоять на полу – для этого используйте прилагаемые шипы всюду, где это

Примечание: Если вы устанавливаете устройство на ковре с густым ворсом, и ролики мешают динамику опираться только на штыри, вам может потребоваться снять ролики с нижней части устройства с помощью 5-миллиметрового шестигранного ключа. В связи с большим весом динамиков снятие роликов должно осуществляться двумя людьми: один наклоняет динамик в сторону и держит его, пока другой снимает ролики. Как только акустические системы заняли правильное место, шипы, встроенные в основание колонок можно опустить на пол. Просуньте пальцы в зазор между полом и основанием колонки и нащупайте четыре чашки шипов. Если ваши акустические системы установлены на твердом полу, оставьте чашки шипов на месте, чтобы не повреждать пол. Если ваши акустические системы установлены на ковре, удалите защитные чашки, которые крепятся на магнитах, и сохраните их для будущего использования. Под ними вы обнаружите шипы, готовые к выдвижению вниз. На резьбе каждого шипа нащупайте три стопорных гайки с выступами на ободке. Вручную отверните стопорную гайку, как показано на рисунке ниже на шаге 2, чтобы опустить шип/чашку до пола. Если стопорные гайки вращаются слишком туго, вставьте прилагаемый металлический стержень в отверстие на конце одного из выступов и поверните; освобождая стопорную гайку/шип (см. иллюстрацию выше). После того как шип/чашка коснется пола продолжите вращение до поднятия колес с пола. Повторите эту процедуру для всех четырех шипов/чашек и отрегулируйте их высоту так, чтобы колонка не качалась. Чтобы зафиксировать шип/чашку на нужной высоте, вставьте прилагаемый металлический стержень в одно из четырех отверстий в шипах. Стопоря им шип, поверните стопорную гайку, как показано выше на шаге 5. Как только стопорная гайка освобождена, выньте стержень и продолжите вращение, так чтобы вернуть гайку в ее фиксирующее положение в основании. Чтобы туго затянуть эту гайку, вставьте опять металлический стержень в одно из четырех отверстий в шипе. Удерживая стержнем шип от проворачивания, заверните рукой гайку, пока она не перестанет вращаться. Повторите эту операцию для каждого из шипов. Если акустическую систему необходимо передвинуть, шипы следует убрать обратно в основание колонки, прежде чем тронуть ее с места. Для этого вставьте металлический стержень в одно из четырех отверстий в шипе. Удерживая стержнем шип от проворачивания, вручную отверните стопорную гайку, как показано на шаге 2 и освободите ее. Затем вращайте гайку, пока она не упрется; таким образом, вы освободите гайку и шип. Теперь вращайте стопорную гайку, как показано выше на шаге 3, и шип начнет убираться в основание. После того как шип будет убран в основание, верните на место магнитную чашку (если она была снята), и теперь колонки можно будет двигать на новое место.47

Системы Домашнего Театра Если АС используются как фронтальные каналы в домашнем театре, они должны стоять ближе друг к другу, чем в 2-канальном варианте, т.к. тыловые каналы расширяют образ. Размещение АС на расстоянии приблизительно по 0.5 м от сторон экрана также помогает согласовать масштаб звукового и зрительного образа. Как и в случае обычного стерео, АС должны в идеале располагаться на расстоянии не менее 0.5 м от задней и боковых стен. Все подключения делаются только при выключенном аудио оборудовании. Клеммы 800 D3, 802 D3 и 803 D3 принимают широкое разнообразие кабельных разъемов: 4-мм разъемы «бананы», лопатки шириной 6 мм и 8 мм (1/4 in и 5/16 in), или же зачищенные концы кабелей диаметром до 4 мм (5/32 in). Важное замечание по безопасности В некоторых странах, в частности в Европе, использование 4-мм разъемов «бананов» считается потенциально опасным, т.к. их по ошибке можно вставить в электрическую розетку. Для согласования с европейскими нормами безопасности (European CENELEC), 4-мм отверстия на концах клемм заблокированы пластмассовыми пробками. Если вы используете продукт в стране, где эти нормы действуют, вы должны быть уверены, что разъемы «бананы» не смогут быть применены детьми или неосведомленными людьми с опасностью для

Попросите вашего дилера порекомендовать кабель. Старайтесь, чтобы его импеданс был ниже максимально допустимого в спецификации, а индуктивность тоже была низкой, чтобы не ослабить высокие частоты.

5 Channels 7 Channels Рекомендуется Выбор места для колонок В системах домашнего театра или стерео системах старайтесь сделать так, чтобы ближнее окружение каждой из колонок было похожим по акустическим свойствам. Например, если одна АС примыкает к голым стенам, а другая – к мягкой мебели и шторам, то это может отрицательно повлиять на звучание. Обычные стерео системы Для начала расположите АС на расстоянии от 1,5 до 3 м друг от друга в двух углах равностороннего треугольника, третий угол которого – это центр зоны прослушивания. Колонки должны быть на расстоянии по крайней мере 0,5 м от задней и боковых стен (см. рис. выше). >0.5m >0.5m >0.5m 110° - 130° ~40° 5 Channels 7 Channels 1.5m - 3m48

На задней панели колонок имеются по две пары клемм, чтобы обеспечить возможность подключения би-ваерингом (двухкабельное, bi-wiring, см. вверху слева). Для обычного, однокабельного подключения, подсоедините проводники к клеммам соответствующей полярности. Би-ваеринг может улучшить разрешение деталей низкого уровня. Убедитесь, что плюсовая клемма на колонке (с красным кольцом) соединена с плюсовой выходной клеммой на усилителе, а минусовая на колонке (с черным кольцом) соединена с минусовой выходной клеммой на усилителе. Неверное соединение не приведет к повреждениям, но ухудшит стерео образ и ослабит басы. Всегда завинчивайте головки клемм до упора, чтобы избежать вибраций. Перед окончательной точной настройкой убедитесь, что все подключено правильно и

Отодвигая колонки от стен, вы, как правило, уменьшаете уровень басов. Достаточное расстояние позади колонок позволяет также создать ощущение глубины. Соответственно, придвинув колонки к стенам, вы увеличите долю

Неравномерное распределение басов обычно вызывается стоячими волнами в комнате, и поэтому имеет смысл поэкспериментировать с расстановкой обоих колонок и выбором места слушателя. Попытайтесь расположить колонки вдоль другой стены. На звучание может повлиять даже перемещение крупной мебели. Если звуковой образ в центре слабоват, попробуйте пододвинуть колонки ближе друг к другу или же направить в точку перед слушателями. Если звук слишком резкий, добавьте мягкой мебели в комнате (например, повесьте тяжелые шторы), или наоборот – уберите их, если звук глухой и безжизненный. Для наиболее взыскательных слушателей снимите защитные решетки с басовой и среднечастотной секций, взяв их за края и осторожно потянув к себе.

4. Тонкая настройка49

Звучание АС слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик.

Обычно корпуса колонок не требуют ничего, кроме протирки от пыли. Мы рекомендуем использовать ткань, прилагаемую в комплекте. Если же вы захотите использовать антистатик- аэрозоль для чистки, то распыляйте аэрозоль на протирочную ткань, а не на корпус. Испробуйте его сначала на небольшом участке поверхности, т.к. некоторые моющие вещества могут повреждать отделку. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также антибактериальные вещества. Не используйте чистящие жидкости для динамиков. Избегайте касания диффузоров динамиков, т.к. это может привести к их повреждению. Когда для отделки корпусов АС Bowers & Wilkins используется натуральное дерева, лучшие сорта шпона покрываются лаком, стойким к ультрафиолетовому излучению для минимизации изменений цвета со временем. Тем не менее, как и любой природный материал, фанера подвержена воздействию окружающей среды, и какое-то выцветание все равно возможно со временем. Разница в окраске может быть заглажена выставлением всех фанерованных поверхностей на солнце до тех пор, пока она не станет незаметной. Этот процесс может занять несколько дней или недель, но его можно ускорить умелым и аккуратным использованием ультрафиолетовой лампы. Держите фанерованные поверхности подальше от источников тепла, таких как радиаторы, тепловентиляторы или батареи центрального отопления, чтобы избежать растрескивания.50 ČESKY Pro ochranu při dopravě je středotónová hlavice xována k hlavní ozvučnici pomocí dvou šroubů M4. Tyto šrouby by před použitím měly být odstraněny, přičemž postup znázorňují obrázky nahoře. Poznámka:Přidemontážišroubůdávejtepozor,aby nedošlokpoškozenípovrchustředotónovéhlavice. Pomocí dodávaného imbusového klíče demontujte oba šrouby na zadním zakončení středotónové hlavice. Po odstranění těchto šroubů je možné na zakončení hlavice umístit dodávanou krytku. Přiložte ji ke konci hlavice v mírně vyšší pozici, přičemž dbejte, aby kolíky krytky směřovaly proti otvorům po šroubech. Potom krytku opatrně posuňte směrem dolů, aby kolíky zajely do otvorů po šroubech a krytka byla upevněna v osehlavice.
