用户手册 802 D3 Prestige Edition BOWERS & WILKINS

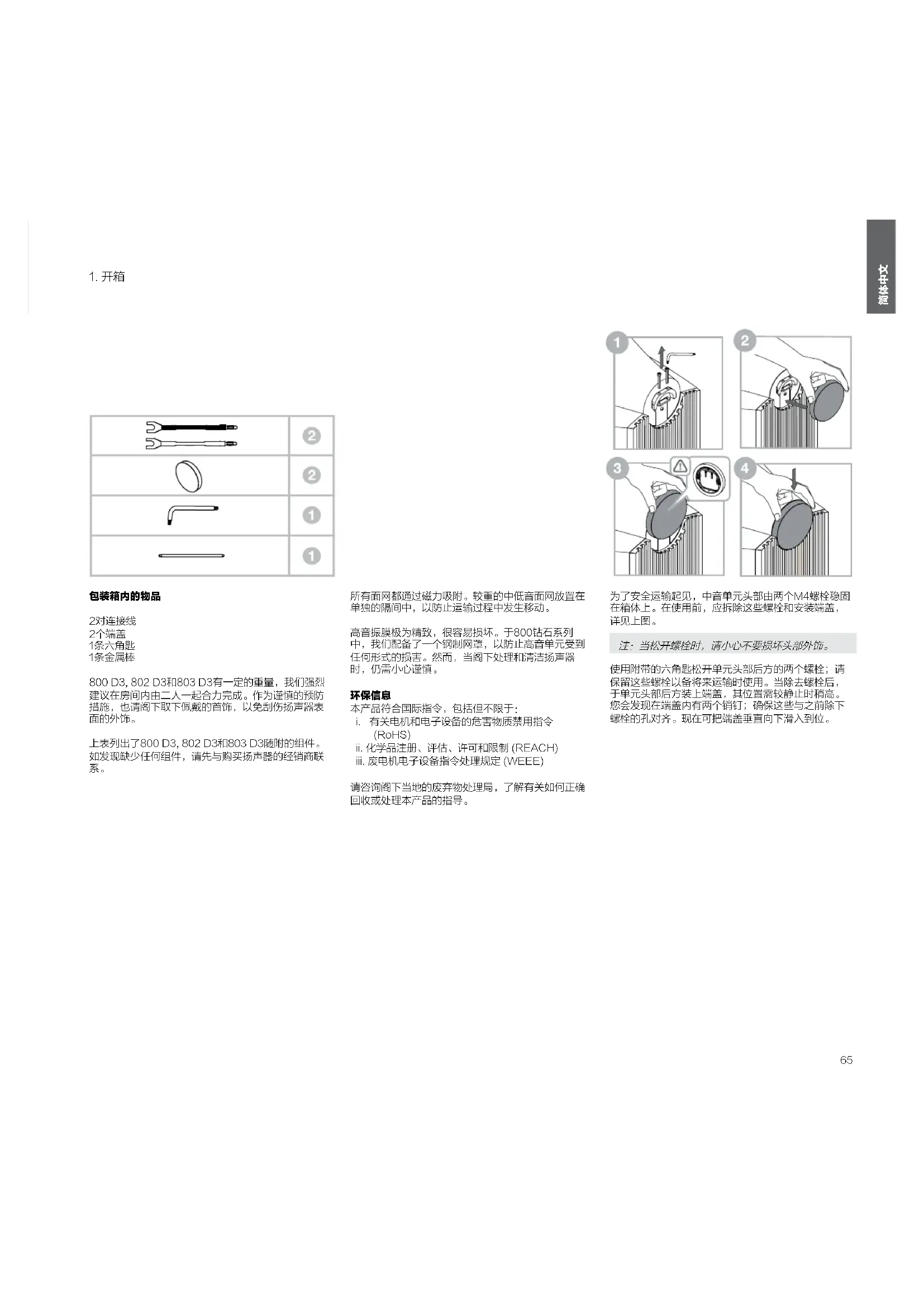

800 Diamond系列是世界上最先进的扬声器系 列。周详的安装可使扬声器发挥最佳音效，因此我们 建议在开始安装过程前，请花一些时间阅读本手册。 第 65 页(续)

歡迎並 感 謝你選購 Bowers & Wilkins 產品。我們 的創辦人John Bowers先生相信充滿想像的設計、創 新的工程和先進的技術是開啟家庭音響娛樂大門的重 要元素。我們依然堅持著他的信念，並賦予我們所有產

800 Diamond系列是世界上最先進的揚聲器系列。 周詳的安裝可使揚聲器發揮最佳音效，因此我們建議 在開始安裝過程前，請花一些時間閱讀本手冊。第70

为了安全运输起见，中音单元头部由两个M4螺栓稳固 在箱体上。在使用前，应拆除这些螺栓和安装端盖，

注：当松开螺栓时，请小心不要损坏头部外饰。 使用附带的六角匙松开单元头部后方的两个螺栓；请 保留这些螺栓以备将来运输时使用。当除去螺栓后， 于单元头部后方装上端盖，其位置需较静止时稍高。 您会发现在端盖内有两个销钉；确保这些与之前除下 螺栓的孔对齐。现在可把端盖垂直向下滑入到位。

2对连接线 2个端盖 1条六角匙 1条金属棒 800 D3, 802 D3和803 D3有一定的重量，我们强烈 建议在房间内由二人一起合力完成。作为谨慎的预防 措施，也请阁下取下佩戴的首饰，以免刮伤扬声器表

上表列出了800 D3, 802 D3和803 D3随附的组件。 如发现缺少任何组件，请先与购买扬声器的经销商联

所有面网都通过磁力吸附。较重的中低音面网放置在 单独的隔间中，以防止运输过程中发生移动。 高音振膜极为精致，很容易损坏。于800钻石系列 中，我们配备了一个钢制网罩，以防止高音单元受到 任何形式的损害。然而，当阁下处理和清洁扬声器

i. 有关电机和电子设备的危害物质禁用指令

ii. 化学品注册、评估、许可和限制 (REACH)

iii. 废电机电子设备指令处理规定 (WEEE)

请咨询阁下当地的废弃物处理局，了解有关如何正确 回收或处理本产品的指导。

800 D3, 802 D3和803 D3的安装为座地式，并配备 滚轮以便将其定位。尽可能使用附带的钉脚确保把它

注：如果您将本产品安装在很厚的地毯上，由于轮 子阻碍，扬声器无法仅依靠钉子固定，您可能希 望使用 5mm 艾伦内六角扳手将轮子从箱体底部卸 下。由于扬声器自身的重量，拆卸轮子只应由两个 人来完成——一个负责扶住扬声器并向一旁倾斜，

当扬声器处于正确位置后，可松开底座内置的钉脚。 把手指放在底座与地板之间的缝隙，寻找四个钉脚杯 的位置。如扬声器放置在坚硬的地板上，请保留钉脚 杯以保护地板。如扬声器放置在地毯上，可除下以磁 力吸咐的四个钉脚杯，并保留以备将来使用。钉脚已

于每个钉脚/钉脚杯正上方的位置，您会感觉到一个三 齿锁紧螺母。用手指旋转锁紧螺母，把钉脚/钉脚杯调 低至地上，如上面第2步所示。如锁紧螺母太紧而无法 转动，可于每个齿端插入随附的金属棒来旋转，以松 开锁紧螺母（见上图）。 继续旋转锁紧螺母可使钉脚/钉脚杯接触地板，并使扬 声器提起以离开滚轮。重复此过程，调整四个钉脚/钉 脚杯的高度，确保扬声器站稳不摇晃。 要固定钉脚/钉脚杯，请把金属棒插入钉脚的四个孔之 一。使用金属棒停止钉脚旋转，旋转锁紧螺母，如上 面步骤5所示。当松开锁紧螺母后，取出金属棒，并继 续旋转锁紧螺母返回它在底座的锁定位置。为了确保 锁紧螺母稳固锁定，重新把金属棒插入钉脚的四个孔 之一。透过金属棒把钉脚保持在适当的位置时，使用 手指来转动锁紧螺母，直到它不再旋转。为每个钉脚

如扬声器需要重新定位，在移动产品之前，需把钉脚 调回底座。为此，把金属棒插入钉脚的四个孔之一。 透过金属棒把钉脚保持在适当的位置时，使用手指来 转动并松开锁紧螺母，如上面步骤2所示。继续旋转直 到它不再转动；这将确保锁紧螺母和钉脚啮合。现在 旋转锁紧螺母，如上面步骤3所示，钉脚将开始上升返 回底座。当钉脚已返回底座，请放回钉脚杯(如已除 去)，现在可重新定扬声器位置。67

如果扬声器被用于家庭影院中的前声道，他们应该放 置在较双声道相互更近的位置，因为环绕声道趋向于 将结像加宽。将扬声器放置在离屏幕约0.5 米之内也 有助于使声音结像与视觉影像成比例。犹如传统的立 体声定位一样，扬声器应该处于离任何一侧墙至少0.5

连接时须关闭所有音频设备。 800 D3, 802 D3和803 D3扬声器的插座适用于多 种接线头：4毫米香蕉插、6毫米和8毫米(1/4英寸和 5/16英寸)的铲形接头或直径在4毫米(5/32英寸)以内

在某些国家，尤其是欧洲国家，使用4毫米香 蕉插被认为具有安全危险，因为它们可以用 于插入无遮蔽的电源座插孔。为了遵从欧洲电工标准 化委员会CENELEC的安全规定，接线端上的4毫米 孔由塑料插脚封闭。如果阁下在任何执行这种规定的 国家内使用这些产品，请确保儿童或其他不知情人仕 勿以危险的方式使用香蕉插。 在选择扬声器接线时，请向经销商咨询。总电阻抗应 低于扬声器规格中所建议的最大值，并使用低电感的 接线，以避免高频减弱。

无论是在立体声还是家庭影院的安装中，要设法确保 每个紧贴扬声器周围的物件在声音特色上类似。例 如，如果一个扬声器的周围是无遮蔽的墙，而另一个 扬声器的周围是软性陈设品或窗帘，则整个声音质量 和立体结像则可能受到影响。

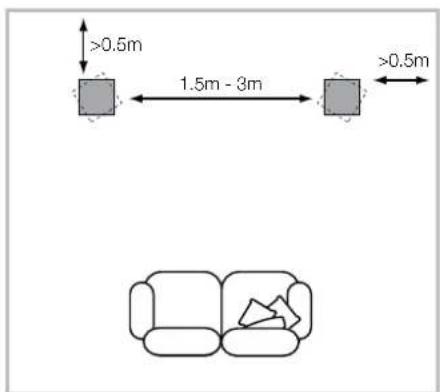

首先，扬声器应该定位在一个等边三角形的两个角 的1.5至3米之间，而等边三角形的第三角应该在视听 区。扬声器应该离后墙约0.5米，而离任何一侧墙至少 约0.5米（见上图）。 >0.5m >0.5m >0.5m 110° - 130° ~40° 5 Channels 7 Channels 1.5m - 3m68

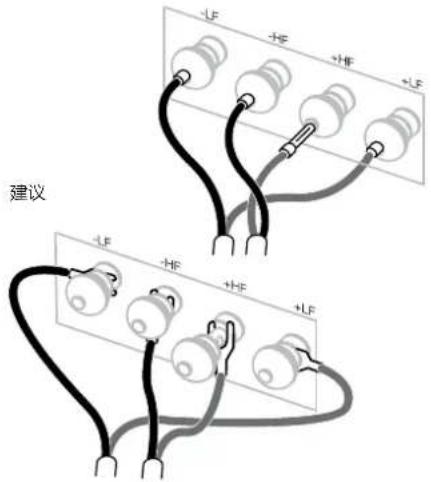

每台扬声器的背部均有两对插座，可用于双线连接 (上左)。对于传统的单线连接，使用随附的接线与同 极性的插座相连。双接连线可改善低层次细节的分辨

连接时请确保将扬声器的正极端(配有红色环)连接到放 大器的正极输出端，而且扬声器的负极端(配有黑色环) 保持连接到放大器的负极输出端。错误连接虽然不会 造成损坏，但会导致劣质立体声像效果及损失低音。 请务必将插座盖锁紧以避免嘎嘎作响。 在微调前，确保安装中的所有连接正确且安全。 一般来说，把扬声器移离墙壁可降低低音。扬声器后 的空间会帮助创造出一种听觉上的深度感。相反，把 扬声器移近墙壁则可增加低音。 如果低音的频率不均衡，这很可能是因为试听室里的 谐振模式引起的。即使扬声器或试听的位置很小的改 变都可以使谐振对声音的效果产生很深的影响。设法 移动试听的位置或者将扬声器放在不同的墙旁边。大 件家具的存在及其位置也会影响谐振模式。 假如中心图像缺少焦点，可试着将扬声器彼此离得更 近或者使其向内成一个角度，这样它们就可以正对着

如果音质太过明快，则在房间内增加软性的陈设品 （如较重的窗帘）可以帮助平衡音质。相反，在房间 内减少软性的陈设品可以使迟缓的音质变得明快。 要使声音层次更清晰，请抓住中低音面网的边缘，轻 轻向箱体外拉以将其移除。

在初始试听阶段，扬声器的性能会发生细微变化。如 果扬声器被安装在较冷的房间内，驱动装置的阻尼复 合组件和悬挂材料会需要一些时间来恢复其正确的机 械性能。驱动装置的悬挂部分也会在最初使用的几小 时内松动。使扬声器达到理想性能状态的时间将因以 前的储存条件和使用方法而有所变化。作为使用指 引，可以用一周时间来稳定温度的影响，或者用平均 使用15 小时的时间来使机械部分达到理想的设计性

箱体表面通常仅需要除尘。建议阁下使用产品随附的 布块。如果想要使用喷雾剂或其它清洁剂，请将清洁 剂使用在布块上，不要直接喷到产品上，并先在一小 块面积上试用，因为有些清洁产品可能会损坏表面。 请勿使用具有磨蚀性，包含酸、碱或抗菌剂的产品。 请勿对驱动单元使用清洁剂。请避免触摸驱动单元，

尽管Bowers & Wilkins扬声器使用真木外饰，其板 材均通过精选，并使用耐紫外线漆处理，以减低随时 间而产生的颜色变化。然而，就像所有的天然材料一 样，表面饰板将受到环境的影响并产生不同程度的颜 色变化。可通过将饰板表面同等平均地置于阳光下以 修正颜色不一的现象，直到颜色统一。此过程可能需 要数天或数星期，但是可通过小心使用紫外线灯来加 速此过程。木质饰板表面应远离直接热源，例如，发 热器和暖气出风口，以减小木质板材开裂的可能性。70

為了安全運輸起見，中音單元頭部由兩個M4螺栓穩固 在箱體上。在使用前，應拆除這些螺栓和安裝端蓋，

注：當鬆開螺栓時，請小心不要損壞頭部外飾。 使用附帶的六角匙鬆開單元頭部後方的兩個螺栓；請 保留這些螺栓以備將來運輸時使用。當除去螺栓後， 於單元頭部後方裝上端蓋，其位置需較靜止時稍高。 您會發現在端蓋內有兩個銷釘；確保這些與之前除下 螺栓的孔對齊。現在可把端蓋垂直向下滑入到位。

2對連接線 2個端蓋 1條六角匙 1條金屬棒 800 D3, 802 D3和803 D3有一定的重量，我們強烈 建議在房間內由二人一起合力完成。作為謹慎的預防 措施，也請閣下取下佩戴的首飾，以免刮傷揚聲器表

上表列出了800 D3, 802 D3和803 D3隨附的組件。 如發現缺少任何元件，請先與購買揚聲器的經銷商聯

所有面網都通過磁力吸附。較重的中低音面網放置在 單獨的隔間中，以防止運輸過程中發生移動。 高音振膜極為精緻，很容易損壞。於800鑽石系列 中，我們配備了一個鋼制網罩，以防止高音單元受到 任何形式的損害。然而，當閣下處理和清潔揚聲器

i. 有關電機和電子設備的危害物質禁用指令

ii. 化學品註冊、評估、許可和限制 (REACH)

iii. 廢電機電子設備指令處理規定 (WEEE)

請諮詢閣下當地的廢棄物處理局，瞭解有關如何正確 回收或處理本產品的指導。 繁體中文71

800 D3, 802 D3和803 D3的安裝為座地式，並配備 滾輪以便將其定位。盡可能使用附帶的釘腳確保把它

注：如果您將本產品安裝在很厚的地毯上，由於輪 子阻礙，揚聲器無法僅依靠釘子固定，您可能希望 使用5mm艾倫內六角扳手將輪子從箱體底部卸下。 由於揚聲器自身的重量，拆卸輪子只應由兩個人來 完成，一個負責扶住揚聲器並向一旁傾斜，另一個

當揚聲器處於正確位置後，可鬆開底座內置的釘腳。 把手指放在底座與地板之間的縫隙，尋找四個釘腳杯 的位置。如揚聲器放置在堅硬的地板上，請保留釘腳 杯以保護地板。如揚聲器放置在地毯上，可除下以磁 力吸咐的四個釘腳杯，並保留以備將來使用。釘腳已

於每個釘腳/釘腳杯正上方的位置，您會感覺到一個三 齒鎖緊螺母。用手指旋轉鎖緊螺母，把釘腳/釘腳杯調 低至地上，如上面第2步所示。如鎖緊螺母太緊而無法 轉動，可於每個齒端插入隨附的金屬棒來旋轉，以鬆 開鎖緊螺母（見上圖）。 繼續旋轉鎖緊螺母可使釘腳/釘腳杯接觸地板，並使揚 聲器提起以離開滾輪。重複此過程，調整四個釘腳/釘 腳杯的高度，確保揚聲器站穩不搖晃。 要固定釘腳/釘腳杯，請把金屬棒插入釘腳的四個孔之 一。使用金屬棒停止釘腳旋轉，旋轉鎖緊螺母，如上 面步驟5所示。當鬆開鎖緊螺母後，取出金屬棒，並繼 續旋轉鎖緊螺母返回它在底座的鎖定位置。為了確保 鎖緊螺母穩固鎖定，重新把金屬棒插入釘腳的四個孔 之一。透過金屬棒把釘腳保持在適當的位置時，使用 手指來轉動鎖緊螺母，直到它不再旋轉。為每個釘腳

如揚聲器需要重新定位，在移動產品之前，需把釘腳 調回底座。為此，把金屬棒插入釘腳的四個孔之一。 透過金屬棒把釘腳保持在適當的位置時，使用手指來 轉動並鬆開鎖緊螺母，如上面步驟2所示。繼續旋轉直 到它不再轉動；這將確保鎖緊螺母和釘腳嚙合。現在 旋轉鎖緊螺母，如上面步驟3所示，釘腳將開始上升返 回底座。當釘腳已返回底座，請放回釘腳杯(如已除 去)，現在可重新定揚聲器位置。 Contents 繁體中文4

如果揚聲器被用於家庭影院中的前聲道，他們應該放 置在較雙聲道相互更近的位置，因為環繞聲道趨向於 將結像加寬。將揚聲器放置在離螢幕約0.5米之內也有 助於使聲音結像與視覺影像成比例。猶如傳統的立體 聲定位一樣，揚聲器應該處於離任何一側牆至少0.5米

連接時須關閉所有音頻設備。 800 D3, 802 D3和803 D3揚聲器的插座適用於多 種接線頭：4毫米香蕉插、6毫米和8毫米(1/4英寸和 5/16英寸)的鏟形接頭或直徑在4毫米(5/32英寸)以內

在某些國家，尤其是歐洲國家，使用4毫米香 蕉插被認為具有安全危險，因為它們可以用 於插入無遮蔽的電源座插孔。為了遵從歐洲電工標準 化委員會CENELEC的安全規定，接線端上的4毫米 孔由塑膠插腳封閉。如果閣下在任何執行這種規定的 國家內使用這些產品，請確保兒童或其他不知情人仕 勿以危險的方式使用香蕉插。 在選擇揚聲器接線時，請向經銷商諮詢。總電阻抗應 低於揚聲器規格中所建議的最大值，並使用低電感的 接線，以避免高頻減弱。

無論是在立體聲還是家庭影院的安裝中，要設法確保 每個緊貼揚聲器周圍的物件在聲音特色上類似。例 如，如果一個揚聲器的周圍是無遮蔽的牆，而另一個 揚聲器的周圍是軟性陳設品或窗簾，則整個聲音品質 和立體結像則可能受到影響。

首先，揚聲器應該定位在一個等邊三角形的兩個角 的1.5至3米之間，而等邊三角形的第三角應該在視聽 區。揚聲器應該離後牆約0.5米，而離任何一側牆至少 約0.5米(見上圖)。 >0.5m >0.5m >0.5m 110° - 130° ~40° 5 Channels 7 Channels 1.5m - 3m73

每台揚聲器的背部均有兩對插座，可用於雙線連接 (上左)。對於傳統的單線連接，使用隨附的接線與同 極性的插座相連。雙接連線可改善低層次細節的解析

連接時請確保將揚聲器的正極端(配有紅色環)連接到放 大器的正極輸出端，而且揚聲器的負極端(配有黑色環) 保持連接到放大器的負極輸出端。錯誤連接雖然不會 造成損壞，但會導致劣質立體聲像效果及損失低音。 請務必將插座蓋鎖緊以避免嘎嘎作響。 在微調前，確保安裝中的所有連接正確且安全。 一般來說，把揚聲器移離牆壁可降低低音。揚聲器後 的空間會幫助創造出一種聽覺上的深度感。相反，把 揚聲器移近牆壁則可增加低音。 如果低音的頻率不均衡，這很可能是因為試聽室裡的 諧振模式引起的。即使揚聲器或試聽的位置很小的改 變都可以使諧振對聲音的效果產生很深的影響。設法 移動試聽的位置或者將揚聲器放在不同的牆旁邊。大 件傢俱的存在及其位置也會影響諧振模式。 假如中心圖像缺少焦點，可試著將揚聲器彼此離得更 近或者使其向內成一個角度，這樣它們就可以正對著

如果音質太過明快，則在房間內增加軟性的陳設品(如 較重的窗簾)可以幫助平衡音質。相反，在房間內減少 軟性的陳設品可以使遲緩的音質變得明快。 要使聲音層次更清晰，請抓住中低音面網的邊緣，輕 輕向箱體外拉以將其移除。

在初始試聽階段，揚聲器的性能會發生細微變化。如 果揚聲器被安裝在較冷的房間內，驅動裝置的阻尼複 合元件和懸掛材料會需要一些時間來恢復其正確的機 械性能。驅動裝置的懸掛部分也會在最初使用的幾小 時內鬆動。使揚聲器達到理想性能狀態的時間將因以 前的儲存條件和使用方法而有所變化。作為使用指 引，可以用一周時間來穩定溫度的影響，或者用平均 使用15小時的時間來使機械部分達到理想的設計性

箱體表面通常僅需要除塵。建議閣下使用產品隨附的 布塊。如果想要使用噴霧劑或其它清潔劑，請將清潔 劑使用在布塊上，不要直接噴到產品上，並先在一小 塊面積上試用，因為有些清潔產品可能會損壞表面。 請勿使用具有磨蝕性，包含酸、鹼或抗菌劑的產品。 請勿對驅動單元使用清潔劑。請避免觸摸驅動單元，

儘管Bowers & Wilkins揚聲器使用真木外飾，其板 材均通過精選，並使用耐紫外線漆處理，以減低隨時 間而產生的顏色變化。然而，就像所有的天然材料一 樣，表面飾板將受到環境的影響並產生不同程度的顏 色變化。可通過將飾板表面同等平均地置於陽光下以 修正顏色不一的現象，直到顏色統一。此過程可能需 要數天或數星期，但是可通過小心使用紫外線燈來加 速此過程。木質飾板表面應遠離直接熱源，例如，發 熱器和暖氣出風口，以減小木質板材開裂的可能性。75
