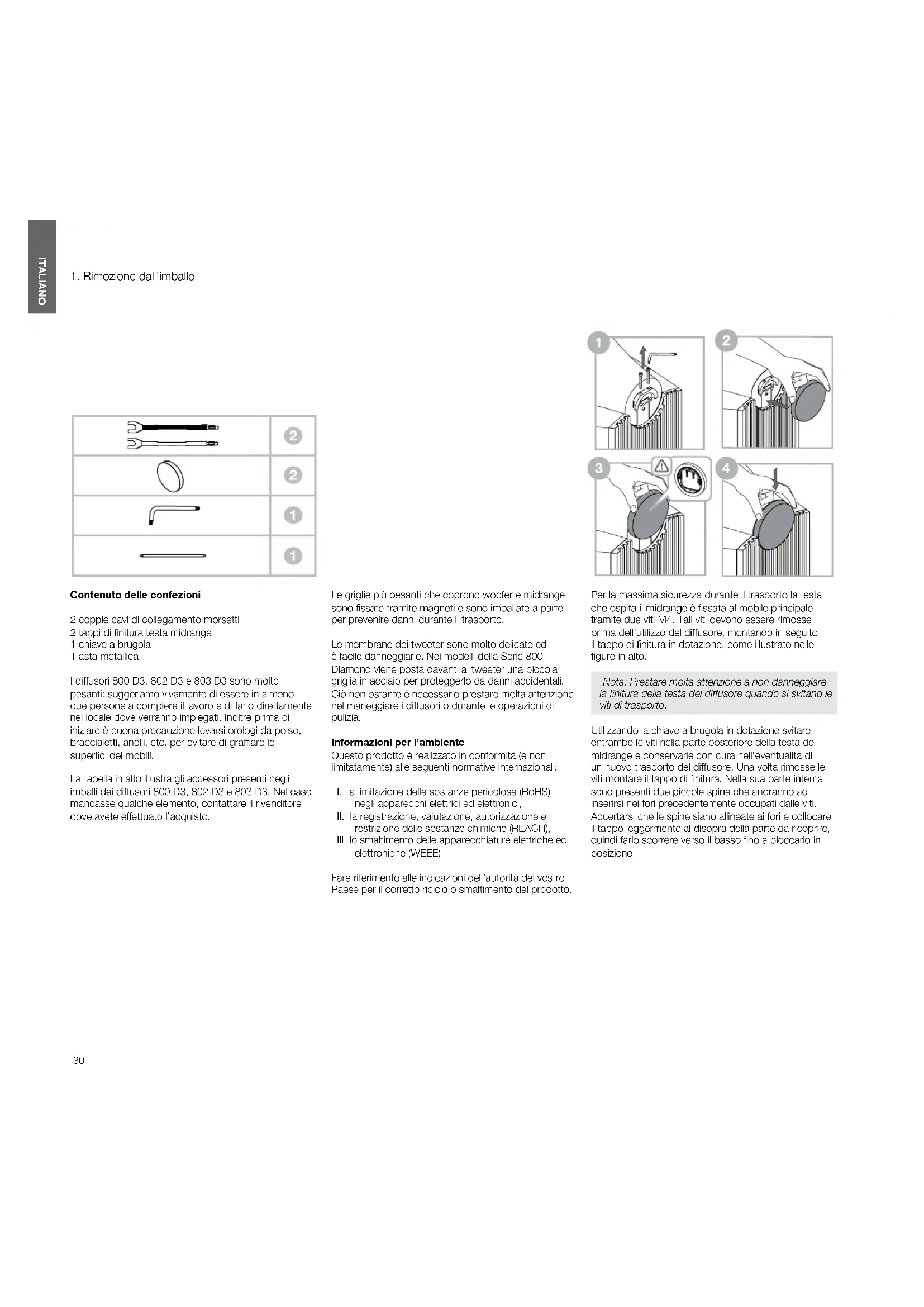

1. Rimozione dall'imballo

	2
	2
	1
	1

Contenuto delle confezioni

2 coppie cavi di collegamento morsetti
2 tappi di finitura testa midrange
1 chiave a brugola
1 asta metallica

I diffusori 800 D3, 802 D3 e 803 D3 sono molto pesanti: suggeriamo vivamente di essere in almeno due persona a compiere il lavoro e di tarlo direttamente nel locale dove verranno impiegati. Inoltre prima di iniziare e buona precauzione levari orologi da polso, braccialetti, anelli, etc. per evitare di graffiare le superfici dei mobili.

La tabella in alto illustra gli accessori presenti negli imballi dei diffusori 800 D3, 802 D3 e 803 D3. Nel caso mancasse quale elemento, contattare il rivenditore dove avete effettuto l'accusto.

Le griglie più pesanti che coprono woofer e midrange sono fissate tramite magneti e sono imballate a parte per prevenir danni durante il trasporto.

Le membrane dei tweeter sono molto delicate ed è facile danneggiare. Nei modelli della Serie 800 Diamond vione posta davanti a tweeter una piccola griglia in acciaio per proteggerlo da danni accidentali. Cio non ostante è necessario prestare molta attenzione nel maneggiare i diffusori o durante le operazioni di pulizia.

Informazioni per l'ambiente

Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli apparecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparocchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vosto Paese per il corretto ricicchio o smaltimento del prodotto.

Per la massima sicurozza durante il trasporto la testa che ospita il midrange è fissata al mobile principale tramile due viti M4. Tali viti devono essere rimoso prima dell'utilizzo del diffusore, montando in seguito il tappo di finitura in dotazione, corre illustrato nelle figure in alto.

Note: Prestare molto attenzione a non dannegliare la fiturata della testa del diffusore quando si svitano le viti di trasporto.

Utilizzando la chiave a brugola in dotazione svitare entramble le viti nella parte posteriore della testa del midrange e conservare con cura nell'eventualità di un nuovo trasporto del diffusore. Una volta rimoso le viti montare i tappo di finitura. Nella sua parte interna sono presenti due piccole spine che andranno ad inseiriri nei fori precedentamente occupati dalle viti. Accertarsi che le spine siano allineate ai fori e collocare il tappo leggermente al disopra della parte da ricopire quindi farlo scorrere verso il basso fino a bloccarlo in posizione.

1. Posizionamento dei diffusori

Installazione

diffusori 800 D3, 802 D3 e 803 D3 sono stati progettati per il solo utilizzato a pavimento e sono dotati di ruce per facilitarne lo spostamento. è importante garantire che poggino stabilmente sul pavimento ricorrendo preferibmente ai piedini a punta dei quali sono dotati.

Note: Se si installa il prodotto su una moquette molto spessa o le ruote non consentono all'altoparlante di poggiare esclusivement sui piedini, è possible rimuovere le ruote con una chiave essgonale di 5 mm (chiave Allen). A causa del peso degli altoparlanti, l'opération di rimazione delle ruote devese essere guita da due persone: una per incinare l'altoparlante lateramente e un'altra per sostenero nelle prima persona rimuove le ruote.

Una volta trovata la corretta posizione dei diffusori, far scendere i piedini a punta presenti all'interno della base. Infilando la mano nell'ospazio tra base o pavimento, individuire i quattro dischi sottopunta fissati magnetricamente. Se il diffusore viene posizionato su una superficie dura, lasciare i sottopunta per proteggere il pavimento. Al contrario, se viene collocato su un tappeto, rimuovero i dischi esponendoosi le punte, prente per essere portate a contatto del pavimento. Conservare con cura i dischi sottopunta per un uso futuro.

Direttamente sopra agli piedino, è avviato un dato di bloccaggio dotato di tre "bracci sporgenti". Ruatoro con le dit in senso antiorario per svitarlo ed abbassare il piedino verso il pavimento come indicato al punto 2. Se il dato fosse troppo serrato per essere ruotato a mano, insere l'asta metallica in dotazione in uno dei fori presenti alle estremita delle tre sporgenze per augmentare la leva ed esercitareosi maggior forza.

Come il piedino tocca il pavimento continuare a girare il dato per sollevare il diffusore ed escludere l'azione delle nuote. Ripetere questa operazione su tutti e quattro i piedini regolandone l'altezza per garantire che il diffusore poggi stabilmente sul pavimento alla oscillare.

Per fissare i piedini insere l'asta metallica in uno dei quattro fori alla base delle punte casi da impedire la rotazione e girare in senso orario il dato per sbloccarlo, corso indicate al punto 5. In seguito rimuovere l'asta e continuare a girare il dato avvitandolo verso la base. Per serrare il dato saldamente contro la base, reinsere l'asta metallica in uno dei quattro fori per fermare il piedino e rotare il dato con le ditta forn in fondo. Ripetere l'operazione per agli piedino.

So il diffusore deve essere spostato in altra posizione, è necessario riavvitare le punte nella base prima di poterlio muovero. Per fare quello insere l'asta metallica in unolo dei quattro tori del piedino per mantenerlo fermo, quando svitare il dato con le dita, come indicate al punto 2. Successivement continuare a girare il dato in sonso antiorario fino a fine corsa per bloccare asseieme dato e piedino. Ora awitare il dato come indicate al punto 3osi da far salire il piedino facendolo rientare nella base. Una volta rientata la punta, ripositionare il disco sottopunta magnetico除去 al piedino (se in precedenza rimioso) e spostare il difusore.

3. Collegamenti

Posizlamento

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immediate vicinanze di diascun diffusore presente caratteristiche acustiche il più possible uguali. Ad esempico, se un diffusore si trovato in prossimita di una parete spoglia quando l'alto si trovava vicino ad una tonda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l'imagine stereofonica rischiano di essere compromisesse.

Sistemi stereo convenzionali

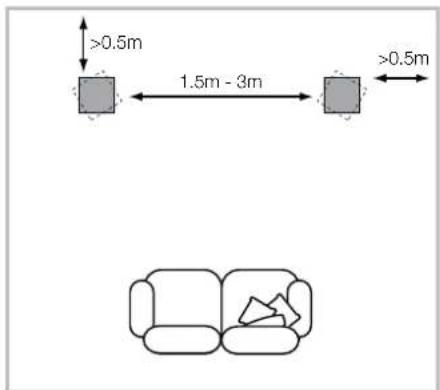

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m edagli angoli di un triangolo equilator il cui vertice inferiore è rappresentato dal punto d'ascolto. I diffusori dovrebbero inoltre trovarsi a circa 0,5 m da clascuna delle parelli circostanti (vedi figura in alto).

Se i diffusori vengono utilizzati come canali frontali in unsystema home theatre, essi dovrebbero essere positonati più vicini tra loro rispetto ad un systema stereo, in quanto i canali surround tendono ad allargare l'immagne sonora. Una collocazione a circa 0,5 m dal bordi dello schermo video aiuita a mantenere l'immagne sonora in scala con le proportioni di quando osservato visamente. Come negli impianti stereo,anche in questo caso i diffusori dovrebbero trovarsi ideallymente ad almeno 0,5 m sua parte di fondo, sua da quale laterale.

Tutti i collogamenti devono essere effettuali con i componenti dell'impianto spenti.

I morsetti dei diffusori 800 D3, 802 D3 e 803 D3 acceltano cavi con svariate terminazioni: spinotti a banana da 4mm forcelle da 6mm e 8mm oppure cavi spelati fino a 4mm di diametro.

Importantaewverzia di sicurezza In alcuri Paesi, in particolare in Europa, I'uso di spinotti a banana da 4 mm vien

considerato potenzialmente pericoloso, perché potrebbero essere inserti nei forn di preso elettriche non protette. Per soddisfare le normative di sicurezza europee CENELEC, i forn da 4 mm sul morsotti sono ostruti da elementi in plastica. Se si utilizzato i diffusori in un Paese dove è in vigore tale normativa, assicurarsi che nessun spinotto a banana venga utilizzato in modo improprio da bambini o persone non informate del potenziale pericololo.

Chiedere consiglio al vostro rivenditore per scegliere un cavo per altoparanti adatto. Mantenere la sua impedenza totale sotto al valor massimoindicato nelle specifiche tecniche del diffusore edutilizzare un cavo a bassa induttanza per evitare attenuazioni alle alte frequenza.

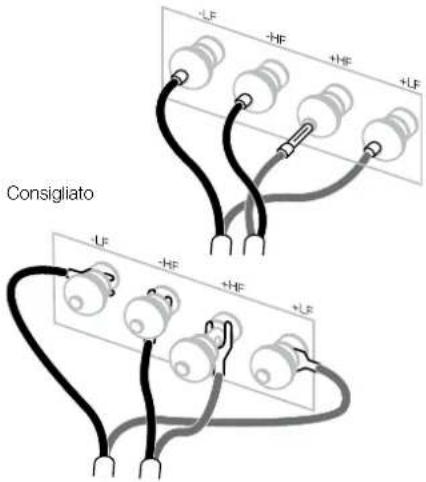

Sul retro di clascun diffusore sono presenti due coppe di morsetti che consentono il collegamento in bi-wiring (figure in alto a sinistra). Per le connessioni tramite un unico cavo, vengono forniti dei cavetti con terminazioni a banana da un lato e a forcella dall'alto per unire tra loro con un ponticello i morsetti della stessa polarita. Il collegamento in bi-wiring di solito migliorara la risoluzione del dettagli a bassi livelli.

Assicurarsi che i terminali positivi dei diffusori (con fascia di colore rosso) siano collegati ai corrispondenti terminali positivi dell'amplificatore e cosi i terminali negativi del diffusore (con fascia di colore nero) a quelli negativi dell'amplificatore. Un collegamento errato non crea danni, ma da rige inaduna scadente immagine stereo e ad un'insufficiente gamma Bassa. Avvitare sempre fino in fondo i capucci dei morsetti per prevenir fasticiosi rumori durante il funzionamento del diffusore.

Prima procedere con la regolazione fine, assicurarsi che tutti i collegamenti dell'implanto siano corretti e stabili.

Allontanando i diffusori delle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensatione di profundita della scene acustica. Al contrario avviicanningo i diffusori alle pareti la gamma Bassa viene rinforzata.

Se il basso appeare irregolare, ciò è generalmente dovuto all'eccitazione dei modi di risonanza dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto possono averve grande influenza su come que stesse risonanzi alterano il suono. Provarare ad esempio a cambiare posizione d'ascolto collocando i diffusori a ridosso di una parete diversa. Anche la presenza e la posizione di granidi mobili più infrule significativamente sui modi di risonanza del locale.

Se l'imagine sonora non risulta correttamente focalizzata al centro, provare a posizionare i diffusori più vicini tra loro oppure ad angolare il loro frontale in modo che puntino verso una zona leggermente più avanti rispetto alla posizione d'ascolto.

Se il suono fosse troppo aspro, un aumento della quantità di tessuti nel locale (ad esempio utilizzato tendaggi più pesanti) può essere d'aluto per compensare lo squilibrio. Al contrario, riducendoli, si può contribuire a ravivare un suono altrimenti spento ed opaco.

Per un ascolto nelle migliorioni condizioni, rimuovere le grigile a protezione di midrange e woofer afferrandoia ai cordi e tirandole delicatamente verso di voi.

5.Rodaggio

1. Manutenzione

Le prestazioni dei diffusori possono variate leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro propietà meccaniche. Ancho le sospensioni esterne teneranno ad alentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente più trascorrere sono ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Raccomandi lo)'utilizzo del panno fornito in dotazione. Se si preferisce utilizzare un prodotto spray per la pulizia, aplicarlo sul panno, non direttamente sul mobile. Consiglio altresi di provare prima a pulire una piccola area non in vista, dal momento che alcuni detergenti troppo aggressively potrebbero danneggiare la finitura del difusore. Non impiegare prodotti abrasivi o contenti acidi, alcali oppure agenti anti-batterici. Non utilizzato alcun prodotto per la pulizia sugli altoparlanti e edvitare ancche di toccarli, poché potrebbero venir danneggiati.

I diffusori Bowers & Wilkins con finitura in legno naturale, scelto tra i più pregiati e selezione con cura, sono trattati con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come tutti i materiali naturali, il legno subisce l'influenza degli agenti esterni, in particolare della luce solare, e può camiare leggermente colore. Eventuali differenze possono essere compensate esponendo le superfici in ombra alla luce del sole sino a che il colore non risulti uniforme. Questo processo pou richiedere diversi giorno e perfino settimane, ma cui essere velocizzato utilizzato con cautela una lampada a raggi ultra-violetti. Lo superfici in legno andrebbero anche tenute fonte da fonti dirette di calorie, corre, ad esempio, termosifoni o termoconvettori ad aria per evitare l'insorgenza di piccole crepe nella venatura del legno.
