使用説明書 802 D3 Prestige Edition BOWERS & WILKINS

Bowers & Wilkins製品をお買い上げいただき、 ありがとうございます。B&Wの創業者であるJohn Bowersは、創意に富んだデザインと革新的な工業 技術、そして先進技術が、家庭でもオーディオを充分 に楽しむ鍵であると信じていました。現在でも彼の信 念はB&Wで共有されており、この信念はB&Wが設 計 するすべての製 品に命を吹き込 んでいま す。 8 0 0 シ リ ー ズ・ダ イ ヤ モ ン ド は 世 界 最 先 進 ク ラ ス のスピーカーです。慎 重な据え付けを行うことによっ て各モデルの持ち味が発揮されます。設定する前に このマニュアルをよく読んでください。75ページに

安 全 に輸 送 するため 、ミッドレンジ・ヘッド ユ ニットは 、M 4 サイズのボルト2本でキャビネットに固定されています。 ご使用の前に、上図を参照して、これらのボルトを取り外 し 、エ ン ド キ ャ ッ プ を 取 り 付 け て く だ さ い 。 補 足：輸 送 用 の ボ ル ト を 緩 め るとき に 、ヘッドフィ ニ ッ シ ュを破損しないよう注意してください。 付 属 の 六 角レン チ を 使 用して、ヘッドユ ニットの 背 面 にあ る2本のボルトを外します。ボルトは、将来輸送するとき のために保管しておいてください。ボルトを外したら、ヘッ ドユニットの背面に、取り付け位置よりも少し高い位置に エンド キャップ を 取 り 付 け ま す。エ ンド キ ャップ の 内 側 に は2つのペグがあります。これらのペグは、先ほど取り外し たボルトの穴に差し込んでください 。ここで、エンドキャッ プの位置を垂直方向下向きにスライドさせます。

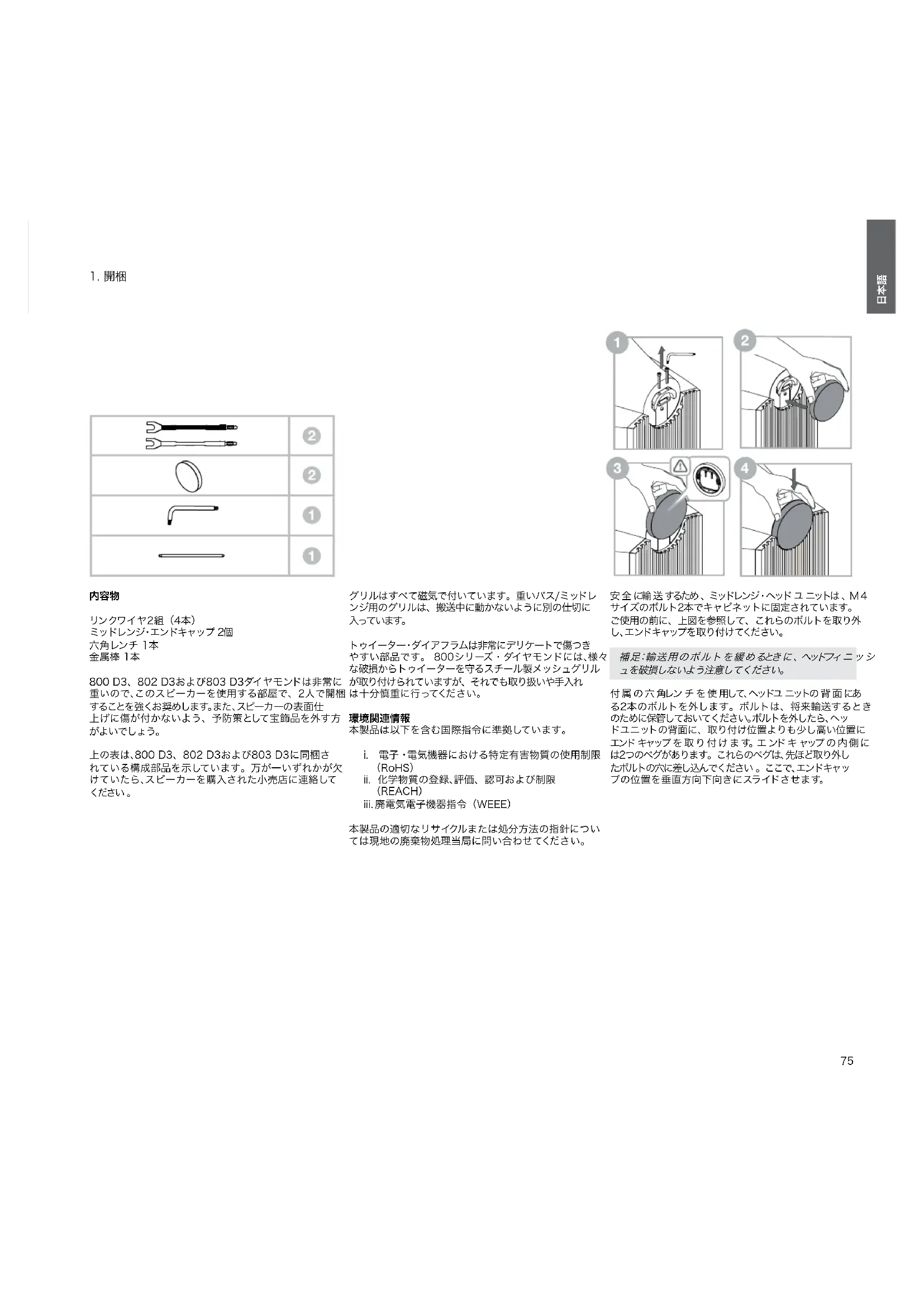

リンクワイヤ2組（4本） ミッドレンジ・エンドキャップ 2個 六角レンチ 1本 金属棒 1本 800 D3、802 D3および803 D3ダイヤモンドは非常に 重いので、このスピーカーを使用する部屋で、2人で開梱 することを強くお奨めします。また、スピーカーの表面仕 上げに傷が付かないよう、予防策として宝飾品を外す方

上の表は、800 D3、802 D3および803 D3に同梱さ れている構成部品を示しています。万が一いずれかが欠 けていたら、スピーカーを購入された小売店に連絡して

グリルはすべて磁気で付いています。重いバス/ミッドレ ンジ用のグリルは、搬送中に動かないように別の仕切に

トゥイーター・ダイアフラムは非常にデリケートで傷つき やすい部品です。 800シリーズ・ダイヤモンドには、様々 な破損からトゥイーターを守るスチール製メッシュグリル が取り付けられていますが、それでも取り扱いや手入れ は十分慎重に行ってください。

本製品は以下を含む国際指令に準拠しています。

i. 電子・電気機器における特定有害物質の使用制限

ii. 化学物質の登録、評価、認可および制限

iii. 廃電気電子機器指令（WEEE）

本製品の適切なリサイクルまたは処分方法の指針につい ては現地の廃棄物処理当局に問い合わせてください。

800 D3、802 D3および803 D3は、床置き専用に設 計されています。位置を移動するときのためにホイール が装備されています。可能な限り、付属のスパイク脚を 使用してスピーカー を床面 にしっかりと立たせることが

補足：設置場所のカーペットがとても厚く、ホイールが 妨げとなってスピーカーがスパイクのみの上に載らな いなどのために、台座底部のホイールを六角棒スパナ （５mm）を使用して外す場合、スピーカーは重量があ りますから、作業は必ず二人で、一人がスピーカーを傾 けて保持している間に、もう一人がホイールを外すとい う方 法 で 行ってください 。 スピーカーを正しい位置に設置したら、台座に組み込ま れているスパイクを外すことができます。台座と床面との 間の隙間に指を入れると、4つのスパイクカップがあるの を確認できます。スピーカーを硬い床上に置く場合は、床 を保護するために、その位置にスパイクカップを置いたま まにします。スピーカーをカーペットの上に置く場合は、 磁気を帯びている4つのスパイクカップは取り外し、将来 使用するときのために保管しておきます。スパイクカップ がなくても、スパイクは位置を下げることができます。 各スパイク/スパイクカップの真 上には 、三つ叉ロックナッ トがあります。手順2の上記の指示を参照して、指でロッ クナットを 回 し 、床 面 に 向 か ってス パイク / ス パ イクカップ を下げます。回す際にロックナットがきつすぎる場 合 は、 三つ叉の1つの端にある穴に付属の金属棒を差し込んで 回し、ロックナットを緩めます（上図を参照）。 スパイク/スパイクカップが 床 面に届いたら、ロックナット を引き続き回して、スピーカーをホイールから持ち上げま す。4つのスパイク/スパイクカップすべてでこの操作を繰 り返し、高さを調整して、スピーカーが 揺れたりせずしっ かり設置されていることを確認します。 スパイク/スパイクカップを所定の位置に固定するには、 金属棒をスパイクの4つの穴の1つに挿入します。手順5 の上記の指示を参照して、スパイクが回らないように金 属 棒を使 用して、ロックナットを回します。ロックナットが 緩んだら、金属棒を取り外し、台座に固定されていた位置 にスパイクが戻るまで、さらに回し続けます。金属棒を再 度スパイクの4つの穴の1つに差し込み、ロックナットが 所定の位置にしっかり固定されていることを確認します。 金属棒が所定の位置にスパイクを固定している状態で、 指でロックナットを回らなくなるまで回します。各スパイク でこの 操 作を繰り返します。 スピーカーを別の位置に移動する必要がある場合は、ス ピーカーを移動する前に、スパイクを台座に戻す必要が あります。そうするためには、スパイクの4つの穴の1つに 金属棒を挿入します。金属棒が所定の位置にスパイクを 固定している状態で、手順2の上記の指示を参照して、指 でロックナットを回し、緩 めます。引き続きロックナットを 回らなくなるまで回します。このことはロックナットとスパ イクが噛み合っていることを示しています。ここで、手 順 3の上記の指示を参照して、ロックナットを回してくださ い。スパイクが上昇して台座に戻り始めます。スパイクが 台座に戻ったら、（取り外していた場合は）スパイクカップ を置き換えます。これでスピーカーの位置を移動するこ とができます。77

ホームシアターシステム ホームシアターシステムのフロントチャンネルにこのスピ ーカーを使用する場合、サラウンドチャンネルが広がりの あるサウンドイメージを作る傾向にあるので、２チャンネ ルオー ディオ（ステレオシステム ）セッティングより左右の スピーカーが 近くになるように設 置してください。また映 像 の イメ ー ジ とサ ウンド イメ ー ジ の スケ ー ル が 一 致 す るよ うに、フロントスピーカーはスクリーンの横から約0.5ｍ 以 内 に設 置 するようにしてください 。ステレオセッティン グと同様に、スピーカーはあらゆる壁から約0.5ｍ以上離 して設置することが理想的です。 すべての接続はオーディオ機器のスイッチを切った状態 で 行 ってください 。 800 D3、802 D3および803 D3ダイヤモンドスピー カーの端子は様々なケーブル端子に対応しています。 4mm バナナプラグ、 6mm および 8mm （1/4 インチ および5/16 インチ）スペードプラグ、または直径最大 4mm （5/32インチ）までの裸線などです。

I特にヨーロッパ諸国などの一部の国では、 4mmバナナプラグは、シャッターのない電 源ソケットの穴に挿入される可能性があるため、潜在 的に安全上の危険があると考えられています。欧州の CENELEC 安全規則に準拠するため、端子の先端の 4mmの穴はプラスチック・ピンで塞がれています。これら の条件が適用される国でこの製品を使用する場合は、子 供や知識のない人物が危険な方法でバナナプラグを使 用 で き な いようにしてください 。 スピーカー・ケーブルを選ぶ際には販売店に問い合わせ てください。総インピーダンスはスピーカーの仕様で推 奨 される最大値より低くし、低インダクタンス・ケーブルを用 いて高音域が減衰しないようにしてください。

ステレオ又はホームシアターのどちらの場合でも、スピ ーカーの設置はそれぞれのスピーカーの設置環境が、 音響的特性において同じになるように行ってください。 例えば片方のスピーカーが露出した壁のすぐ近くに設置 され、もう一方のスピーカーが軟らかい家具やカーテン の近くに設置されたとします。この場合は、総合的なサウ ンドクォリティとステレオイメージの 両 面で妥 協した形

従来のステレオシステム 始めに、左右のスピーカーを1.5ｍから3ｍ離して設置 し、次に左右のスピーカーがリスニングポジションを頂点 とした２等辺三角形の位置になるように設置します。スピ ーカーは後ろの壁からは約0.5ｍ、横の壁からは0.5ｍ以 上離して設置してください （上図）。 >0.5m >0.5m >0.5m 110° - 130° ~40° 5 Channels 7 Channels 1.5m - 3m78

各スピーカーの背面には、バイ・ワイヤリングが可能な2 組の端子があります（左上）。従来のシングル・ワイヤ接続 を行う場合は、付属のリンク・ワイヤで同じ極性の端子を つ な い で く だ さ い 。バ イ ・ ワ イ ヤ リ ン グ に す る と 低 域 の デ ィ テ ール のレゾリュ ー ション を 改 善 することが で きます。 スピーカー のプラス 端 子（ 赤いリング ）をアンプ のプラス 出力端子に、スピーカーのマイナスの端子（黒いリング）を アンプのマイナス出力端子に必ず接続してください。接続 を誤っても破損することはありませんが、音像が損なわ れ、低音が失われます。端子のキャップは必ず完全に下ま で 回して締 め 、ガ タつか ないようにしてください 。 ファインチューニングの前に、もう一度全ての設置と接続 が正しく且つ安全に行われているか確認して下さい。 一般的に壁からスピーカーを遠ざけると低音域の量が少 なくなります。スピーカーの後ろにスペースをつくること に よ っ て 、音 場 の 奥 行 き 感 を 得 る こ と が で き ま す 。逆 に 言 えばスピーカーを壁に近づけることによって低音域のボ リュームを増やすことができます。壁からの距離を変えず にスピーカーに低音域のふくらみを低減させたい場合に は 、ス ピ ー カ ー の バ ス レ フ ポ ー ト に フ ォ ー ム プ ラ グ 挿 入 し

もし低域が周波数的にフラットではないと思われたら、そ れはリスニングルームの共振モードのために発生してい る可能性があります。スピーカーの位置又はリスニングポ ジション等の小さな変更で、これらの共振の影響が改善 される場合もあります。リスニングポジションを移動する か、または異なった壁に沿ってスピーカーの設置位置を 変更してみてください。大きな家具の位置や配置の共振 モードに影 響します。 センターイメージのフォーカスがあいまいな場合は、左右 のスピーカーの間隔をもっと狭めるか 、スピーカーの設置 角度をリスニング ポジションの前に合 わせ 、もっと内 側に 向けると改善される場合があります。 再生した音が高音域に偏っていると感じられた時は、部 屋に音を吸収するような柔らかい家具等を増やしてみて ください。（例えば重たいカーテンを使用する等）おそらく サウンドバランスを整える助けとなります。また逆に、再 生 した音がこもった感じになった場合は、それらの家具を 減らしてみてください 。 最 も シ ャ ー プ な 音 を 聞 き た い 場 合 は 、バ ス / ミ ッ ド レ ン ジ のグリルの端をつかんでキャビネットからそっと引っ張 り、グリルを取り外してください。

スピーカーの性能は、御使用になるにつれて微妙に変化 します。スピーカーが冷たい環境に保管されていた場合、 ドラ イブユニットの ダ ンピ ン グ 材とサスペ ンション が 本 来 の機械的特性を取り戻すまで、しばらく時間が掛かりま す。ドライブユニットのサスペンションは音量やソースにも よりますが、鳴らし始めてから１時間くらいで徐々にほぐ れてきます。スピーカーが意図された性能を取り戻すまで にかかる時間は、開梱までの保管条件や、どの様に使用 されるかによって異なります。目安としては、温度による影 響を安定させる為、ご使用される状況で１週間、また意図 されたデザイン特性に達するために、平均15時間スピー カーを鳴らすことを見込んでください。

キャビネットの表面は、普段はほこりを払うだけで十分で す。製品付属の布を使用することをお勧めします。スプレ ー式クリーナー等のクリーナーを使用する場合は、一部 のクリー ナ ーで は 表 面 にダメージ を与 えることもあります ので、クリーナーを直接製品に吹き付けるのではなく、布 に吹き付けて、まず狭い範囲で試してください。ドライブ・ ユニットにはクリーナーを使用しないでください。ダメー ジを与える可能性があるので、ドライブ・ユニットには触

Bowers & Wilkinsでは、リアルウッド仕上げのスピーカ ーには最高級の化粧板を選び、色の経年変化を最小限に する紫外線抵抗色のカラー塗料で処理しています。それ でも、あらゆる自然素材と同様に、化粧板は、環境の影響 を受け、ある程度の色の変化が予想されます。色の変化 は、化粧板の全表面を、色が一様になるまでむらなく均等 に日光をあてることで修正できます。この処理には数日ま たは数週間かかる場合がありますが、紫外線ランプを注 意して使用することで所要時間を短縮することができま す。また、化粧板の表面に亀裂が入る可能性を最小限に 抑えるために、ラジエーターや暖気排出口等の直接的な 熱源から離れた場所に置いてください。80
